基于宜家Lack结构的Ender3Pro防护外罩设计

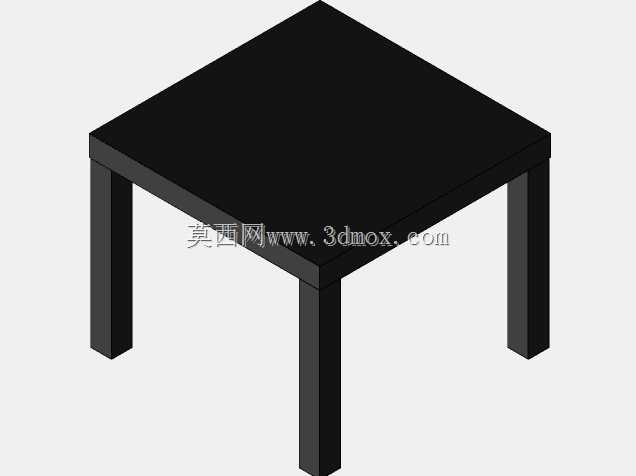

　　桌面级FDM3D打印机在日常使用中，常面临环境温度波动影响打印成型质量、设备运行噪音干扰周边、打印过程中扬尘扩散、外露运动部件存在误触风险等实际问题，这款适配Ender3Pro的外罩结构，正是针对桌面级设备的工作室、家用场景痛点完成的结构设计，整体依托宜家Lack置物架的成熟框架做结构基底，在保证结构强度的同时大幅降低了定制框架的加工成本与组装难度。

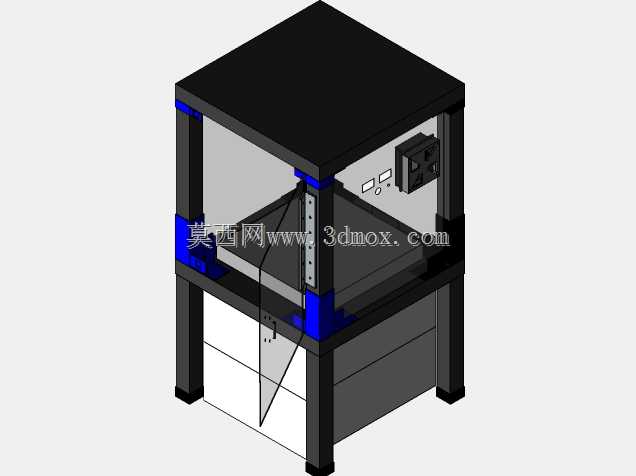

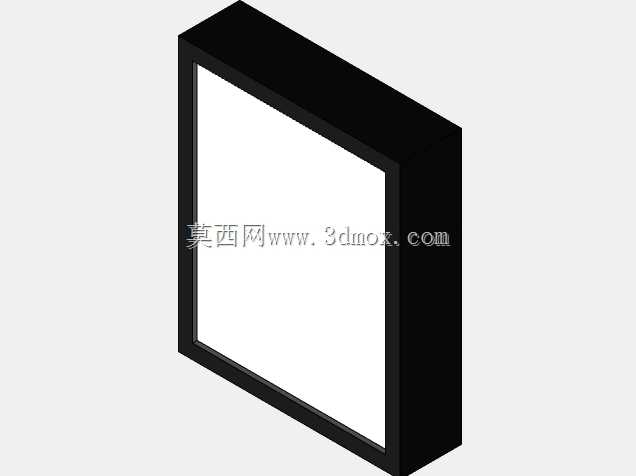

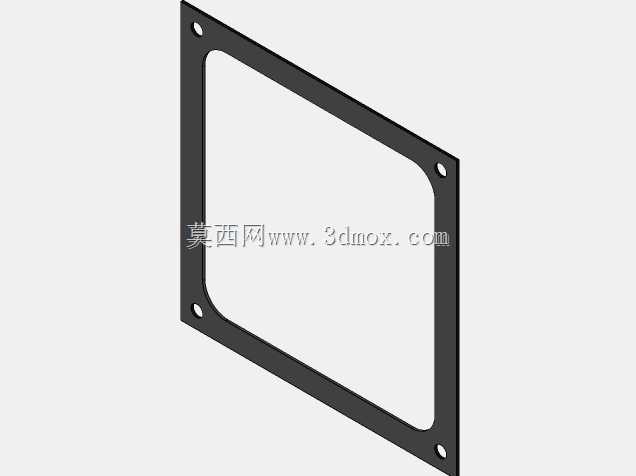

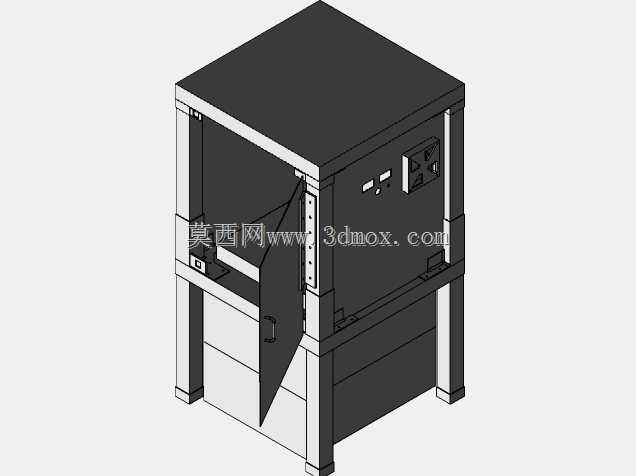

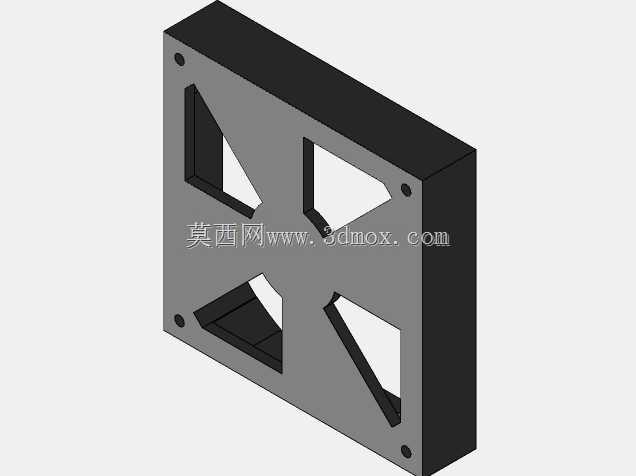

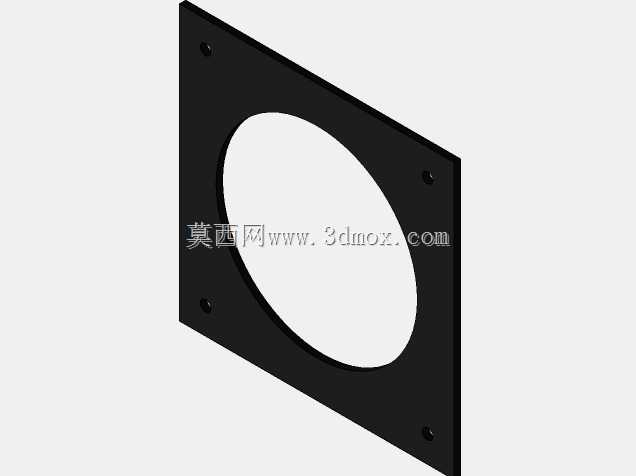

　　从实际使用的功能逻辑出发，外罩正面设置单开式检修门，铰链采用低成本通用五金件，配合磁吸结构实现门体的闭合锁紧，无需额外加装锁具即可保证日常关闭状态的密封性，开门时可完全暴露设备操作区域，满足换料、调平、取件等常规操作的空间需求，不会对设备原有操作流程造成干涉。外罩侧面预留了功能组件安装位，可集成排气风扇、空气过滤组件、温度传感单元、电压监测模块以及风扇转速控制装置，排气风扇可将打印过程中产生的微量挥发性气体与耗材粉尘经过滤后排出，避免在密闭空间内积聚，传感组件可实时监测罩内温度与设备供电状态，配合转速控制模块可根据设备运行状态调整通风量，兼顾保温与通风需求。

　　设备安装层面，设计时在Lack架体的承载平面加装了混凝土配重垫层与泡沫减振垫，将Ender3Pro整机固定在减振结构上方，可有效吸收设备打印过程中X、Y轴快速移动产生的振动，避免振动传递到架体引发共振，既能够降低运行噪音，也能减少振动对打印精度的影响，尤其是高速打印工况下，减振结构可明显降低层纹偏移、振纹等打印缺陷的出现概率。外罩的围护部分采用透明亚克力板材做封闭处理，板材四周做密封填塞处理，让整个外罩形成相对密闭的空间，可减少外界气流对打印区域的干扰，打印ABS等对环境温度敏感的耗材时，罩内可形成相对稳定的温度场，减少耗材翘曲、层间结合力不足的问题，同时透明材质不会遮挡设备运行状态，使用者可随时观察打印进度与设备运行情况。

　　空间利用上，架体下方的空置区域做了收纳空间设计，可存放常用的打印工具、备用耗材、维护配件等物品，无需额外占用桌面空间，适配桌面级场景的紧凑使用需求；架体顶部预留了扩展安装位，可加装长丝烘干设备与整机控制装置，将耗材烘干、设备控制的功能集成在外罩顶部，缩短耗材从烘干设备到挤出机的输送路径，减少耗材吸湿的概率，同时控制装置外置也方便操作，无需打开外罩即可完成参数调整、启停设备等操作。

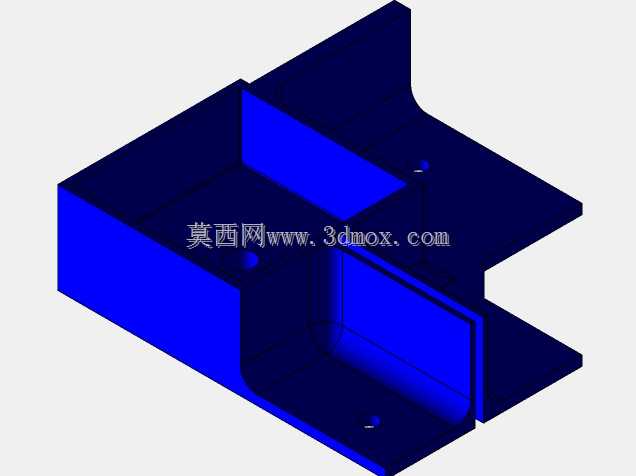

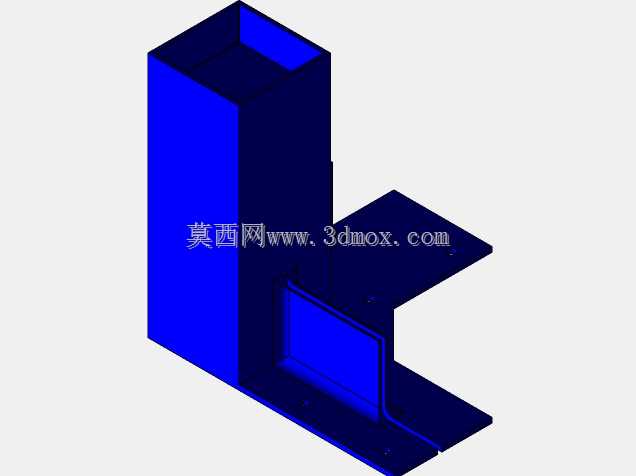

　　安装边界方面，整体结构依托标准Lack置物架的尺寸做适配，整体外轮廓尺寸与原有架体保持一致，不会额外占用过多桌面空间，架体支撑腿做了加高与加固处理，承载能力完全满足Ender3Pro整机加上附加组件的重量需求，所有加装的功能组件均采用模块化安装设计，无需对原有打印机机身做打孔、切割等破坏性改装，使用者可根据自身需求选择加装对应的功能模块，组装过程仅需常规五金工具即可完成，后期维护拆卸也十分便捷。经过长期实际使用验证，该外罩结构可有效改善桌面级3D打印机的使用体验，在不破坏设备原有结构的前提下，解决了温度控制、减振降噪、防尘密封、空间收纳等多个实际使用痛点，适配个人工作室、家庭桌面、小型创客空间等多种使用场景。
