三洋103H7121系列步进电机结构建模

　　做自动化设备结构设计的同行大多有体会，步进电机的选型与安装位设计，往往是整机传动布局里最先要敲定的核心环节，尤其是57系列这类通用规格的两相步进，在中小型自动化设备里的覆盖度极高，从桌面级3D打印设备的轴传动，到小型点胶机、贴标工位的进给驱动，再到非标检测设备的工位切换动力源，几乎随处可见这类电机的应用场景。这次建模的这款三洋103H7121系列步进电机，还原的是量产实物的近似结构，核心目的是给做设备布局的工程师提供可直接调用的安装参考，避免在整机设计阶段因为电机外形、安装孔位、出线方向的偏差，导致后续钣金件、机加工件的设计返工。

　　从实际使用的角度看，这类两相混合式步进电机的核心功能是将脉冲电信号转化为固定步距角的角位移输出，搭配对应的驱动器使用时，每接收一个脉冲信号就会转动一个固定角度，通过控制脉冲数量就能实现精准的角位移定位，控制脉冲频率则能调节转动转速，在开环控制场景下能满足绝大多数中低精度的传动需求，不需要额外加装编码器就能实现稳定的位置控制，成本远低于伺服电机，是中小型自动化设备里性价比极高的动力选择。

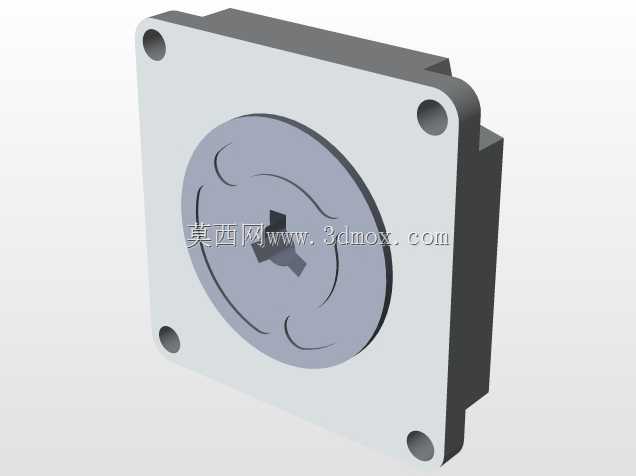

　　建模过程中最先敲定的是安装法兰的边界尺寸，这款电机属于标准57机座规格，安装面的方形轮廓边长为57mm，四个安装孔采用M4螺纹规格，孔位分布在边长47mm的正方形顶点位置，安装孔的沉台深度、端面的同轴度公差都参考实物做了还原，输出轴的直径为8mm，轴伸长度24mm，轴端做了平位切削，方便配套同步轮、联轴器的锁紧固定，避免传动过程中出现打滑问题。电机主体的机身长度参考同规格量产产品的尺寸做了还原，机身外壳采用拉铝型材的结构特征，表面的散热筋做了简化处理，既保证外形辨识度，也不会因为过多细节导致模型占用过多装配资源。

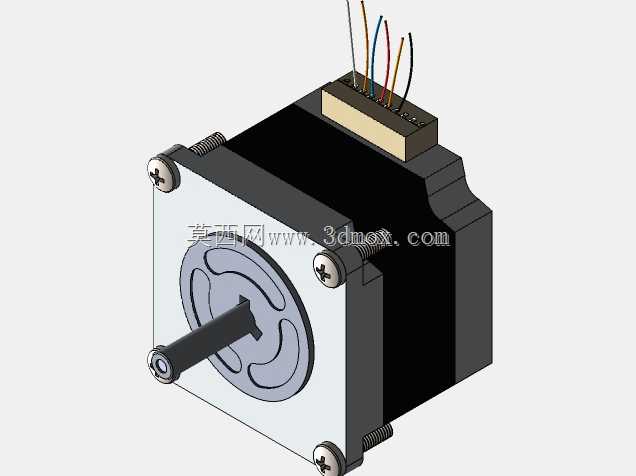

　　尾部的出线座是建模时特意做了细节还原的部分，这款电机采用六线出线设计，不同颜色的线芯对应不同的绕组接线端，出线座的凸起高度、出线方向都按照实物的上出线结构做了呈现，在做设备布线设计时，可以直接参考这个出线位置预留走线空间，避免出现线芯与周边结构件干涉的问题。前端盖的固定螺丝采用十字盘头螺丝的结构，四个螺丝的分布位置、突出端面的高度都做了1:1的近似还原，在设计电机安装位的周边避让槽时，可以直接参考这个尺寸预留安全间隙，避免装配时螺丝与周边零件发生碰撞。

　　从设计思路上来说，这类通用标准件的三维建模不需要追求极致的内部细节还原，毕竟结构工程师调用这类模型的核心需求是做整机装配的干涉检查、安装位尺寸匹配，不需要对电机内部的定子、转子、绕组做详细建模，所以建模时优先保证外部安装尺寸的准确性，把所有和装配相关的边界尺寸做准：包括安装面的平面度基准、输出轴的同轴度基准、机身的最大外轮廓尺寸、出线端的空间占用、尾部的突出长度，这些尺寸直接决定了设备结构设计的合理性，至于内部的结构细节，因为不涉及外部装配，都做了简化的实体填充处理，既能降低模型的文件大小，也不会影响实际的装配使用。

　　在实际设备应用中，这类电机的安装方式通常有两种，一种是通过前端法兰直接锁付在设备的安装立板上，另一种是搭配配套的电机支架做卧式安装，不管是哪种安装方式，都需要保证输出轴与被驱动的传动部件同轴度在允许公差范围内，否则会导致电机运行噪音增大、轴承磨损加快，甚至出现堵转烧机的问题。建模时特意把输出轴的轴心与安装法兰的定位止口做了同轴约束，还原了实物的装配基准，工程师在调用模型做装配时，可以直接通过法兰止口与安装板的定位孔做配合，快速完成电机的装配约束，不需要额外调整同轴度。

　　另外要注意的是，这类步进电机在运行时表面会有一定的温升，尤其是在高转速、大扭矩输出的工况下，机身温度可能会达到七八十摄氏度，所以在做设备结构布局时，不要把对温度敏感的元件比如传感器、塑胶传动件直接贴在电机机身表面，要预留至少5mm以上的散热间隙，建模时的机身外轮廓尺寸已经包含了外壳的最大尺寸，在做周边布局时直接按照这个轮廓预留间隙即可。还有电机的出线部分，要预留足够的线长弯曲半径，不要把线芯折成死弯，避免内部线芯断裂，模型里的出线长度做了适当的简化，实际布线时可以根据设备的走线槽位置调整线长，模型里的出线方向可以作为走线位置的参考。

　　很多刚入行的结构工程师在做电机选型建模时，往往会纠结于内部结构的还原度，花大量时间去画内部的定子冲片、绕组线圈，其实完全没有必要，对于整机设计来说，外部安装接口的准确性才是核心，只要所有和其他零件配合的尺寸、所有涉及空间避让的轮廓都做准确，这个模型就完全能满足设计需求，毕竟电机本身是采购的标准件，不需要我们做生产加工，我们只需要保证自己设计的安装结构能和采购回来的实物完美匹配就行。这款模型的所有外部尺寸都参考了三洋同型号电机的官方样本尺寸做了校准，安装孔位、轴径、机身长度、出线座位置的误差都控制在0.1mm以内，完全能满足常规设备设计的装配精度要求，不管是做方案阶段的布局评审，还是做详细设计阶段的干涉检查，都可以直接调用。
