美蓓亚23LM-K303-17步进电机结构模型

　　在做小型自动化输送线的工位分度、桌面级点胶设备的轴系驱动选型时，这类57规格的方形法兰步进电机是绕不开的选型对象，这次还原的美蓓亚23LM-K303-17步进电机模型，完全按照实物的安装边界做了1:1的结构复刻，能直接导入设备总装做干涉校验，不用再反复核对样本尺寸改模型。从实际应用场景来看，这类电机常被用在3D打印设备的进给轴驱动、小型雕刻机的Z轴升降、自动化流水线的挡料机构顶升、电子制造设备的料带送进工位，因为本身是混合式步进结构，低速下扭矩输出平稳，不需要额外加减速箱就能满足多数轻载工位的驱动需求，搭配对应的驱动器就能实现精准的开环位置控制，成本比伺服方案低很多，适合批量设备的选型配套。从产品功能特性来看，

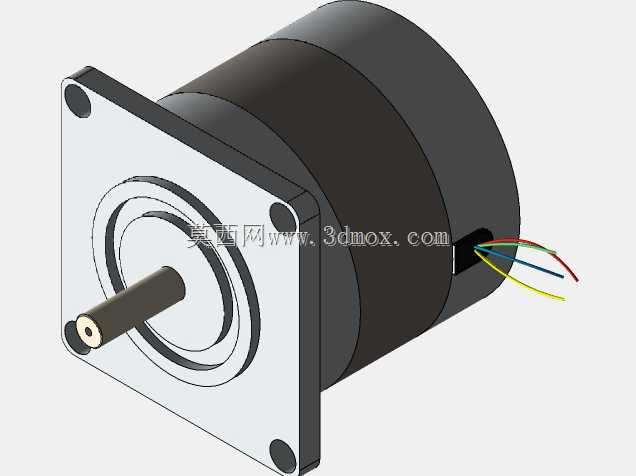

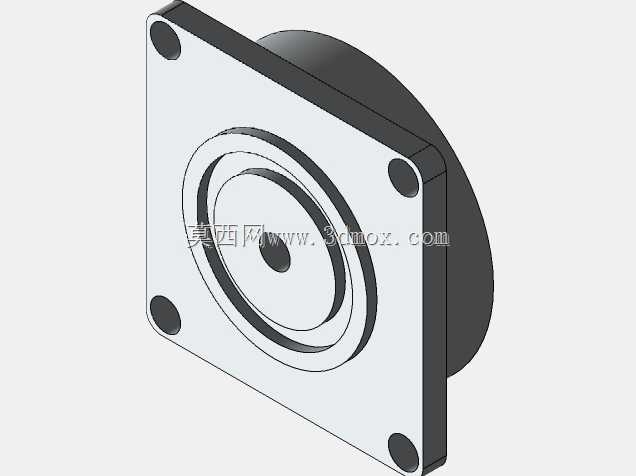

　　这款电机的出线方式是后端侧方直出四根引线，对应两相绕组的接线端，做设备布线的时候不用在电机后端预留额外的出线弯折空间，侧方出线的结构也能避免设备运动过程中引线被转轴或者周边结构件剐蹭，方形法兰的四个安装孔做了沉台设计，用内六角圆柱头螺丝就能直接固定在安装立板或者电机座上，安装的时候不需要额外预留螺母避让空间，法兰端的止口做了精准的公差匹配，能和安装座的定位孔实现小间隙配合，保证电机轴和负载轴的同轴度，减少运转过程中的径向跳动。做这个模型的时候，首先是对照实物的安装尺寸定了整体的边界：法兰安装面的外形尺寸、四个安装孔的中心距、轴伸的直径和伸出长度、后端盖的出线口位置都严格按照实物测绘值来做，没有做简化省略，

　　比如轴伸端的扁位结构也做了还原，因为实际装配的时候，很多同步轮、联轴器都是靠紧定螺丝顶在扁位上传递扭矩，如果模型里省略了扁位，做总装的时候就会出现紧定螺丝和轴面干涉的问题，到实际加工装配的时候才发现就会耽误工期。电机本体的外壳做了两段式的结构还原，前端的方形法兰端盖和后端的圆形机壳做了清晰的分件，机壳表面的哑光质感也做了对应处理，能直观区分不同的结构部件，方便做装配演示的时候拆分展示。安装边界这块需要特别说明，模型里把电机轴伸的最大伸出长度、法兰面到后端盖的总长度、出线口的最低高度都做了准确还原，在做设备布局的时候，只要预留出对应尺寸的安装空间，就不会出现电机和周边的线槽、传感器、机架型材干涉的问题，尤其是很多做桌面级小型设备的结构工程师，经常会因为忽略电机出线的弯折半径，导致装配的时候引线被压在机壳和安装板之间，时间长了引线绝缘层磨损出现短路故障，这个模型里把引线的自然弯折形态也做了还原，布线的时候可以直接参考引线的走向预留走线空间。另外，电机前端的轴承安装位也做了内部结构的示意，虽然是外观加安装结构的模型，但关键的配合面尺寸都和实物一致，比如法兰止口的直径、轴伸的配合公差带对应的模型尺寸，都能直接用来做安装座的孔位设计，不用再反复查样本核对。很多工程师在做选型建模的时候，容易把电机的安装孔沉台深度做浅，导致螺丝拧到底之后还突出法兰面，电机装上去之后和安装板之间有缝隙，运转的时候出现震动噪音，

　　这个模型里的沉台深度完全按照实物的螺丝规格做了匹配，对应的M4安装螺丝的沉头深度刚好能让螺丝头完全埋入法兰面，装配之后法兰面能和安装板完全贴合，保证安装刚性。还有轴伸端的中心孔结构也做了还原，实际维修或者拆卸联轴器的时候，可以用对应的顶丝通过中心孔把联轴器顶下来，这个细节虽然小，但在做设备维护性设计的时候，能提醒工程师在电机轴前端预留对应的操作空间，不要把结构件完全贴在轴端面上，导致后期拆卸的时候没有操作空间。从实际选型的角度来说，这类步进电机的保持扭矩能满足多数0.5Nm到1Nm区间的轻载驱动需求，搭配细分驱动器能实现更小的步距角，减少低速运转的震动，在做模型的时候，没有随意更改电机的外径和长度比例，因为不同机座长度的电机扭矩差异很大，如果模型比例不对，选型的时候就会误判电机的扭矩参数，导致选的电机扭矩不够带不动负载，或者选的电机太长超出安装空间。
