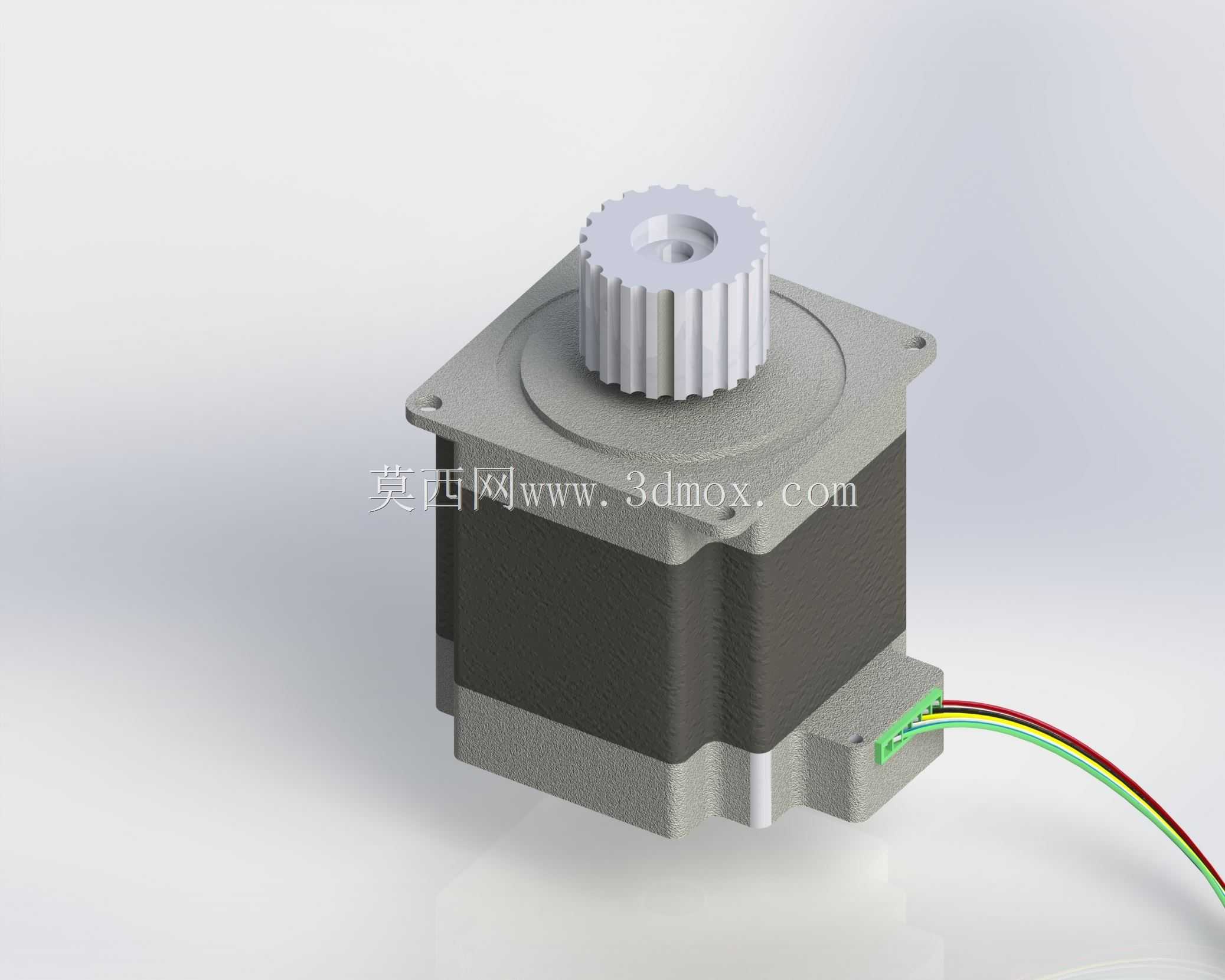

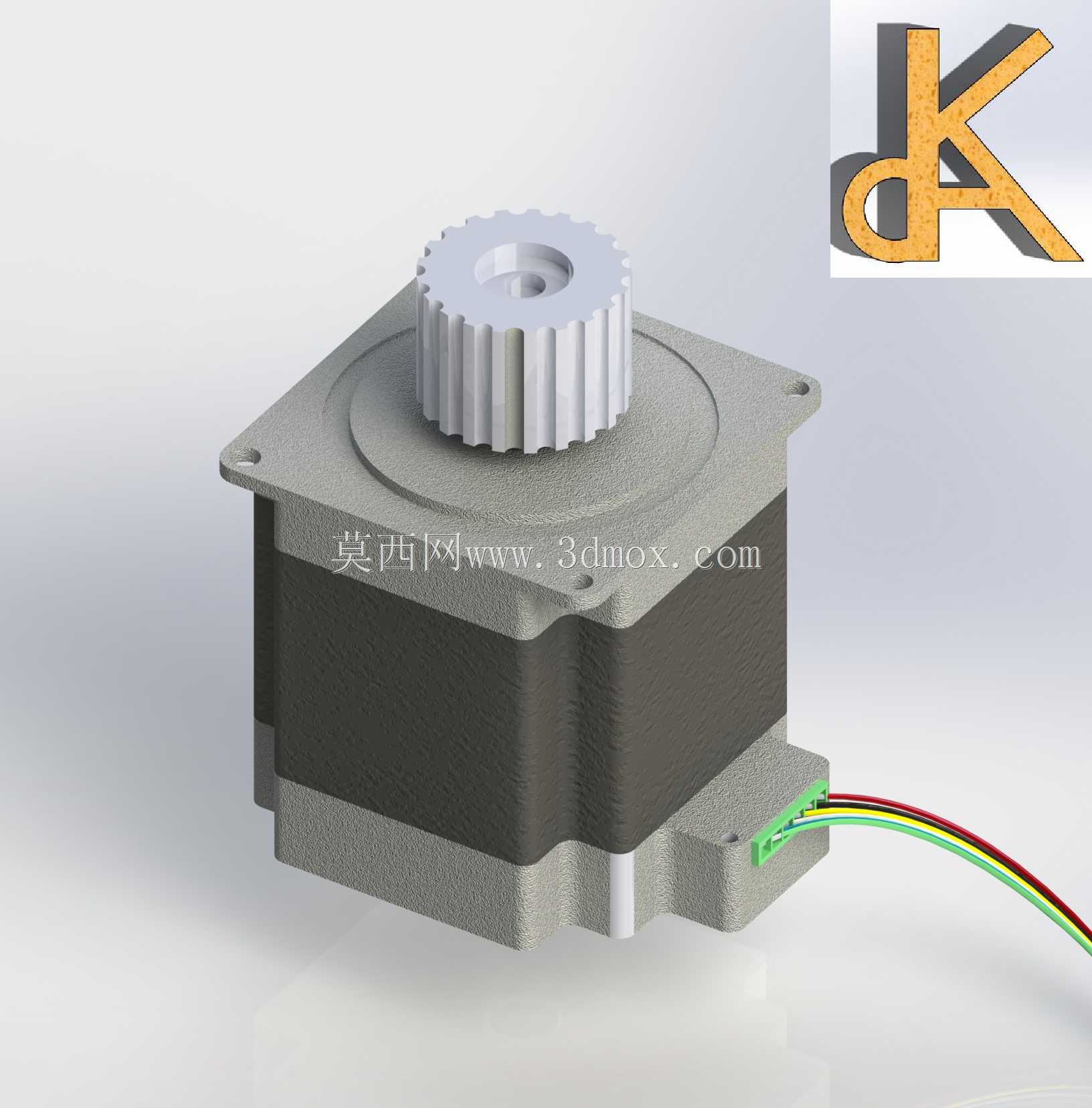

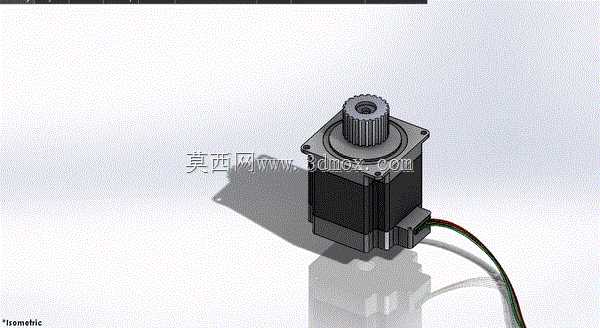

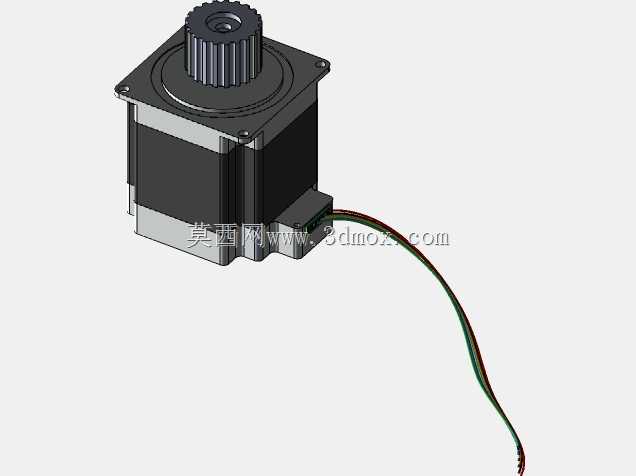

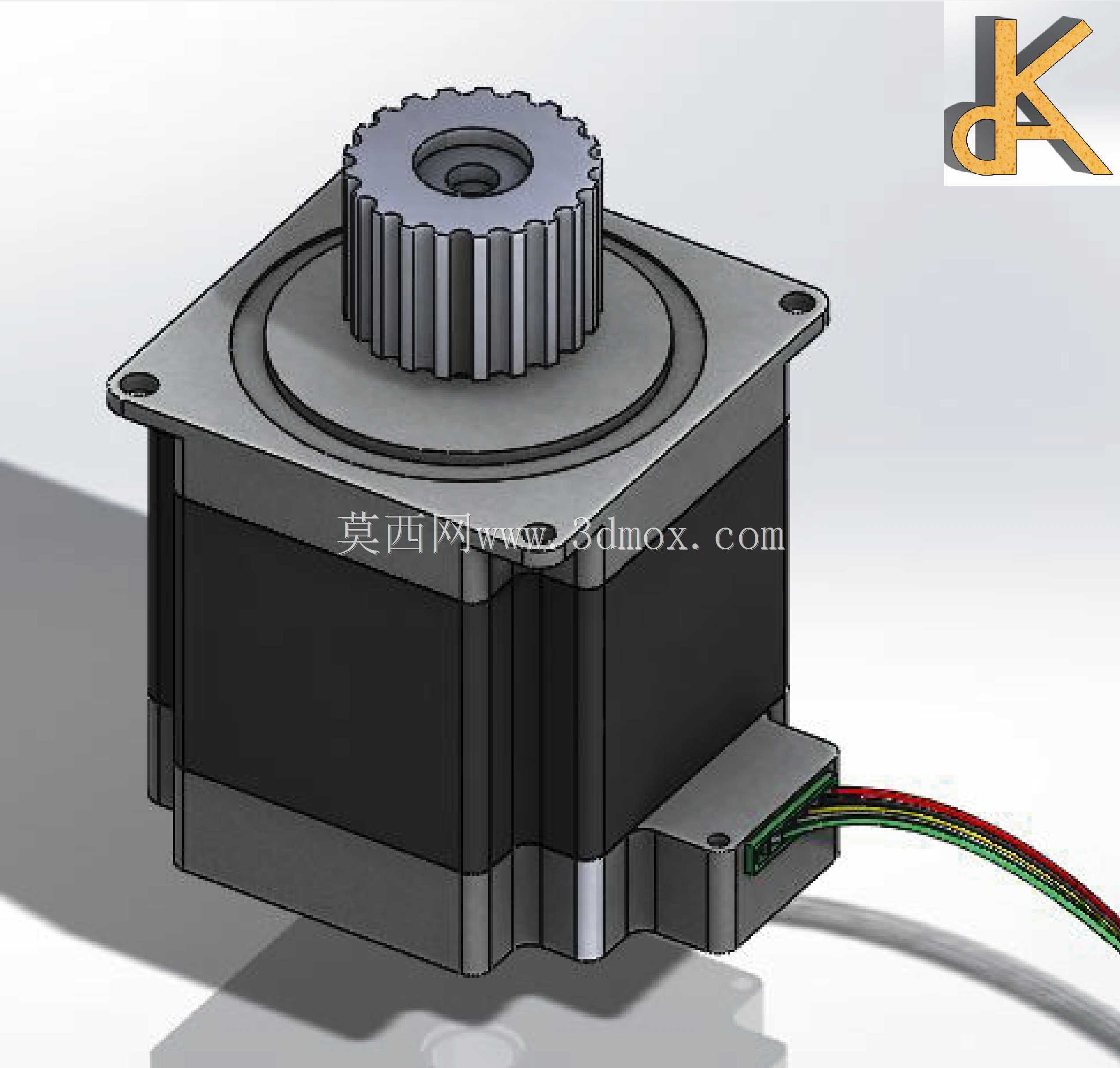

Nema17规格带同步带轮步进电机结构

　　在桌面级自动化传动单元、小型数控位移平台、3D打印运动轴、实验室小型进给机构这类对安装空间有严格限制的场景里，Nema17规格的步进电机一直是选型清单里的高频选项，这次呈现的带输出端同步带轮的步进电机结构，完全贴合这类紧凑安装场景的实际使用需求。从实际装配的边界来看，这款电机采用标准Nema17法兰安装尺寸，法兰边的安装孔位完全遵循行业通用的孔距规范，安装时不需要额外做转接板的适配加工，直接可以通过螺栓固定在对应的设备安装立板或者型材安装面上，安装面的平面度公差控制在常规传动要求的范围内，能避免装配后电机输出轴出现偏载，导致带轮传动跳动超差的问题。输出端直接集成的同步带轮，齿形匹配常规的圆弧齿同步带规格，省去了用户自行选配带轮、

　　做轴孔配合加工、紧定螺钉定位的工序，带轮的轴向定位位置经过校准，和电机端盖的输出轴伸出长度匹配，装配后同步带的工作面不会和电机端盖发生摩擦，也不会因为带轮位置过于靠外导致带轮悬臂过长，在高速往复传动时出现带轮晃动、同步带跳齿的问题。从功能特性上看，这款电机的出线端采用侧出式的接线座设计，接线端子直接集成在电机尾部的侧方，和常规后出线的结构相比，能大幅缩减电机轴向的安装占用空间，在一些轴向空间局促的安装位里，不需要额外预留接线弯折的空间，多色的出线直接对应步进电机的两相绕组接线，接线时可以直接匹配常规的步进驱动器接线端子，不需要额外做线序的二次调整。电机本体的叠片壳体结构，兼顾了结构强度和散热需求，在常规的低速大扭矩输出工况下，

　　壳体的散热面积足够带走绕组产生的热量，不需要额外加装散热风扇就能满足长时间连续运行的温升要求。从设计思路上看，整个结构完全围绕紧凑传动场景的装配痛点做优化，没有冗余的结构设计：输出轴和带轮的配合采用常规的间隙配合加紧定螺钉定位的方式，既保证了传动时的扭矩传递可靠性，也方便后期维护时更换带轮或者调整带轮的轴向位置；法兰边的安装孔做了沉台设计，装配时螺栓头可以完全沉入沉台内，不会突出法兰安装面，避免安装时螺栓头和安装面之间出现干涉，保证电机安装面和设备安装面完全贴合；尾部的端盖和壳体之间采用止口定位的方式，装配时能保证定子和转子的同轴度，减少电机运行时的径向跳动，降低运行噪音。实际应用中，这款电机搭配同步带轮的结构，

　　非常适合用来做短距离的直线运动传动，比如小型设备的料仓推拉、检测工位的样品进给、桌面雕刻机的XY轴传动，这类场景里不需要太大的传动减速比，通过同步带轮直接传动就能满足运动速度和扭矩的输出要求，而且同步带传动本身没有回程间隙，能保证运动的定位精度，满足小型自动化设备的重复定位要求。在做设备结构设计的时候，选用这款集成带轮的电机结构，可以直接在三维装配里调取对应的安装尺寸，预留好同步带的传动空间、电机的安装操作空间，不需要单独绘制带轮和电机的装配体，能减少结构设计阶段的重复建模工作量，而且模型里的各个装配细节都和实际量产的零件一致，包括接线座的尺寸、安装孔的沉台深度、带轮的齿形参数、输出轴的轴径和伸出长度，在做干涉检查的时候能完全模拟实际装配的状态，避免设计完成后出现零件干涉、安装空间不足的问题。另外，电机本体的外形做了倒角处理，没有尖锐的棱角，在设备装配和后期维护的时候，能减少操作人员被棱角划伤的风险，壳体的表面处理采用常规的喷塑工艺，能在常规的工业环境下起到防锈防腐蚀的作用，不需要额外做表面防护处理。在传动匹配上，这款带轮的齿数搭配常规的从动轮，可以实现不同的传动比调整，满足不同运动速度的设计需求，带轮的挡边结构能防止同步带在运行过程中出现跑偏掉带的问题，即使在高速往复运动的工况下，同步带也能始终保持在带轮的齿面工作区域内，不需要额外加装挡带轮结构，进一步简化了整体的传动结构设计。
