多关节仿生机械手掌结构设计方案

　　这款仿生机械手掌的结构设计，核心围绕类人手的运动自由度复刻展开，在康复辅具、工业柔性抓取、教学演示等场景都有明确的落地适配空间。从实际用途来看，该结构可作为上肢康复外骨骼的手部执行端，匹配患者术后手部功能训练的动作需求，也可搭载在轻载协作机械臂末端，完成形状不规则、表面易损物件的抓取作业，还能作为高校机械原理课程的具象教学模型，帮助学生理解连杆传动、关节限位的工程实现逻辑。

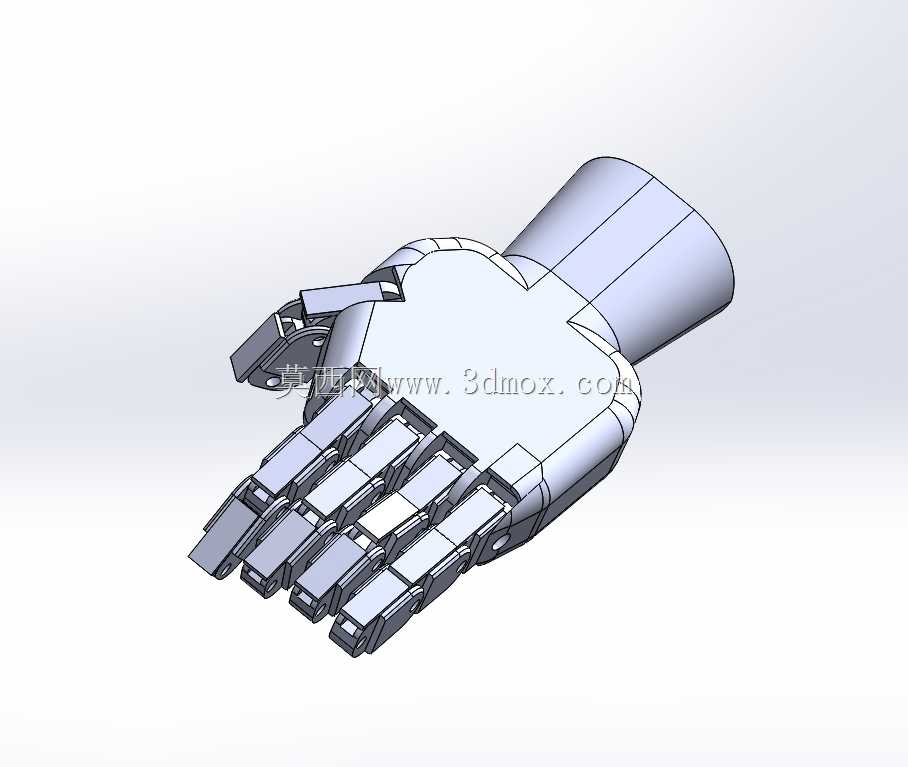

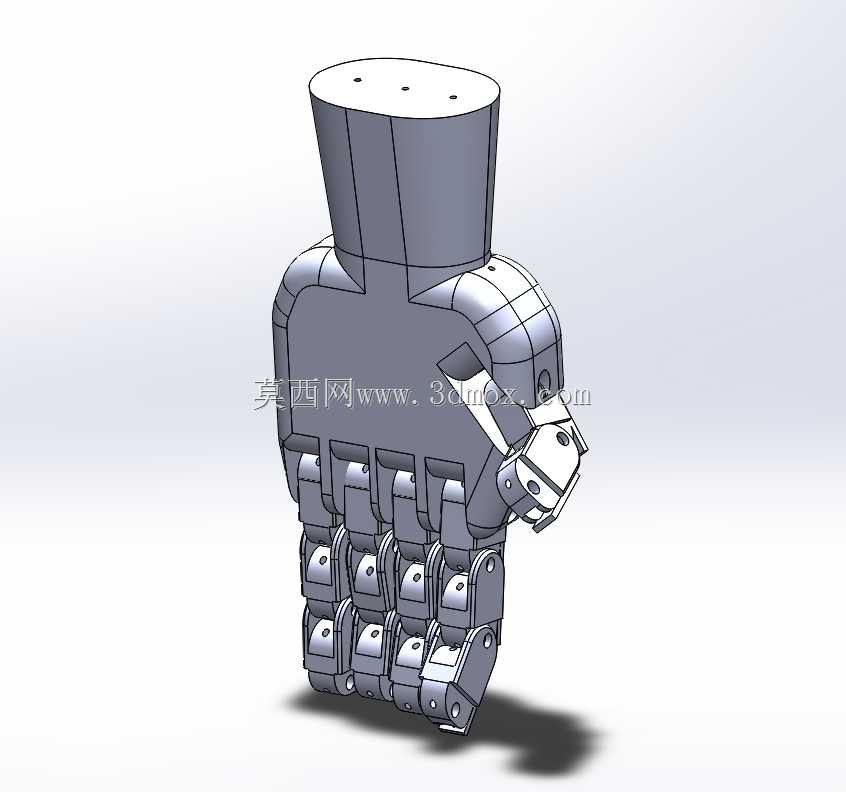

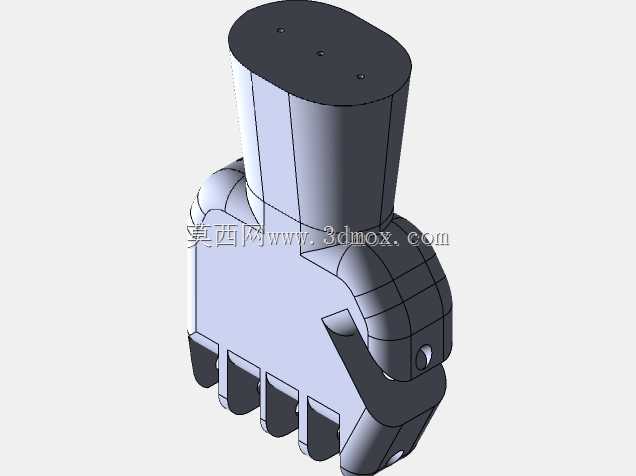

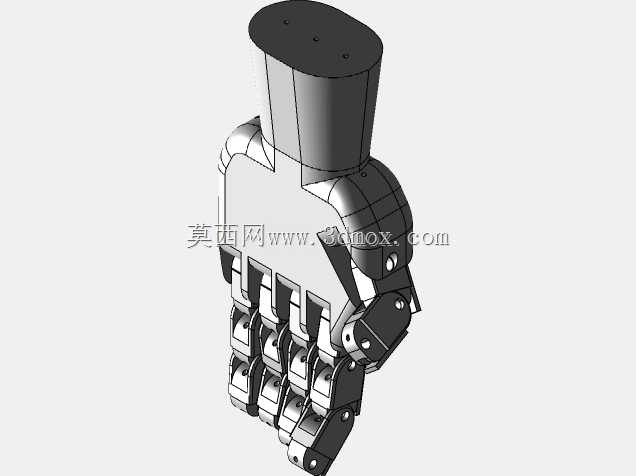

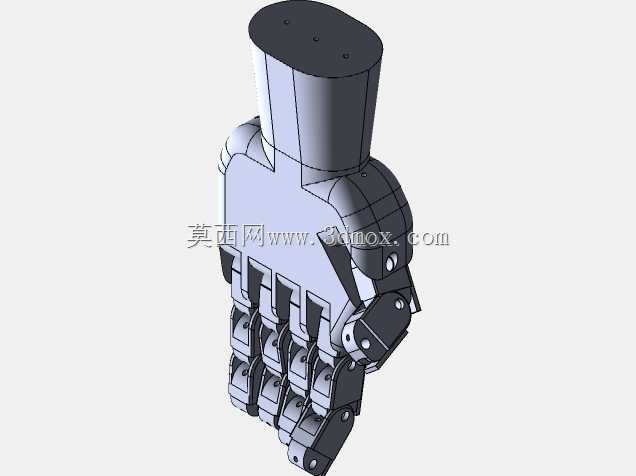

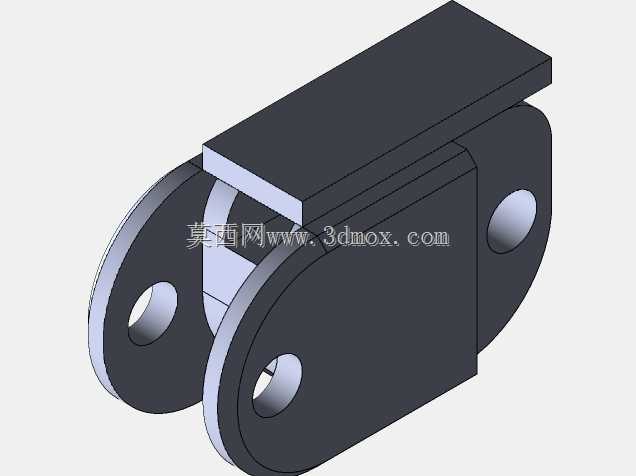

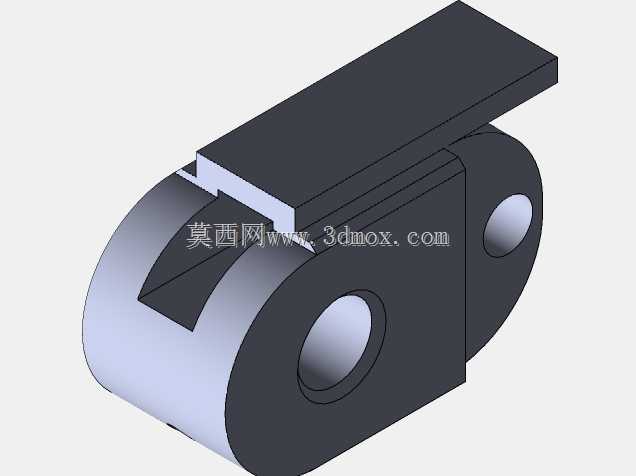

　　设计过程中优先参考了人手的骨骼运动逻辑，五根手指均采用分段式指节结构，每段指节之间通过铰接副连接，单根手指的弯曲角度范围贴合人手自然活动区间，避免出现运动干涉的同时，保证抓取动作的贴合度。拇指位置额外设置了偏转自由度，可实现与其余四指的对掌动作，这一设计是完成捏取、握持等复杂动作的核心，区别于普通两指夹爪只能完成平行开合的局限，能适配圆柱、方块、薄片等多种轮廓物件的抓取需求。手掌主体采用一体化的基座设计，所有手指的铰接根部均集成在该基座上，既保证了整体结构的刚性，也减少了装配时的累计误差，基座尾部预留了标准的连接法兰接口，可直接与市面主流的协作机械臂腕部、康复外骨骼前臂结构对接，不需要额外设计转接件。

　　从安装边界来看，整体手掌的轮廓尺寸与成年男性手掌大小接近，指节展开时总长度控制在190mm左右，手掌最宽处约90mm，腕部连接端的直径为45mm，安装时不需要预留过大的操作空间，可在狭窄的装配工位、桌面级教学实验台等场景部署。各指节的铰接位置均设置了硬限位结构，不需要额外加装位置传感器即可避免关节过转损坏，指节内侧预留了柔性防滑垫的安装槽位，实际使用时可粘贴橡胶或硅胶垫，提升抓取摩擦力的同时，避免划伤被抓取物件表面。

　　传动结构的设计上，每段指节的驱动预留了绳驱与微型推杆两种适配空间，指节内部为中空结构，可穿过牵引绳或布置微型驱动线路，不需要在结构外部额外走管布线，保证了外观的整洁度同时，也避免管线在关节运动时被拉扯磨损。各铰接副的配合间隙控制在0.02mm以内，既保证关节转动的顺滑度，也不会出现旷量导致抓取定位精度下降，手掌基座的背部预留了驱动元件的安装位，若采用内置驱动方案，可将微型舵机或直线推杆直接固定在基座上，不需要额外设置外置驱动箱。

　　在实际工况适配方面，该结构的所有受力部件均采用等强度设计，指节根部的受力最大位置做了加厚处理，单根手指的额定负载可达2kg，整手协同抓取时最大可承载5kg的物件，完全覆盖轻载工业分拣、日常物件握持、康复训练的负载需求。关节铰接处采用耐磨的工程塑料配合金属销轴，长时间往复运动也不会出现明显的磨损间隙，维护时仅需定期在铰接位置涂抹润滑脂即可，不需要频繁更换易损件。针对不同的使用场景，该结构还可快速调整指节长度比例，比如针对康复场景可将指节尺寸调整为适配不同患者手型的规格，针对工业分拣场景可适当加长指节提升抓取范围，整体结构的模块化程度较高，不需要重新设计整体基座即可完成定制化调整。
