小型柠檬草精油蒸馏提取设备结构设计

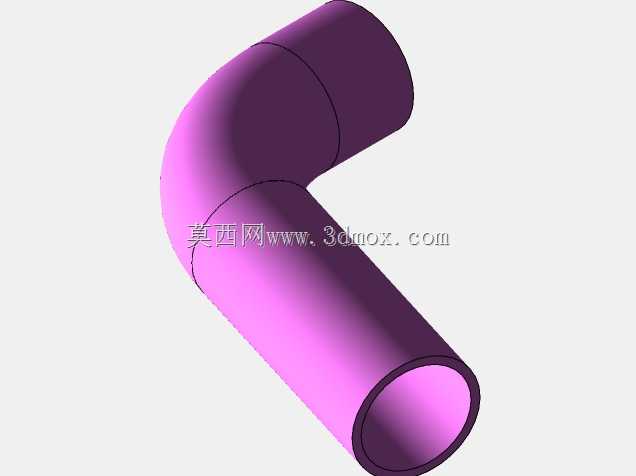

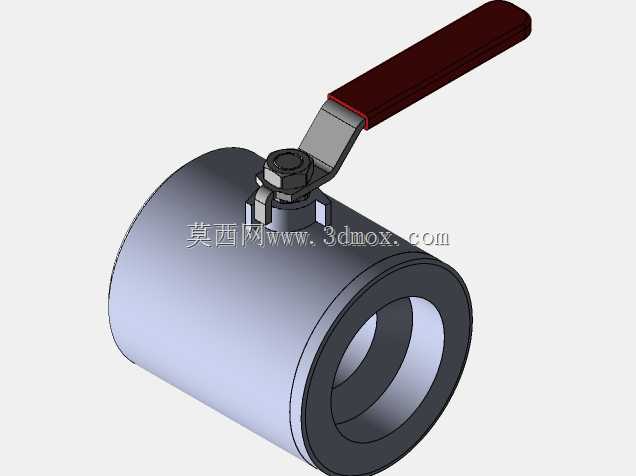

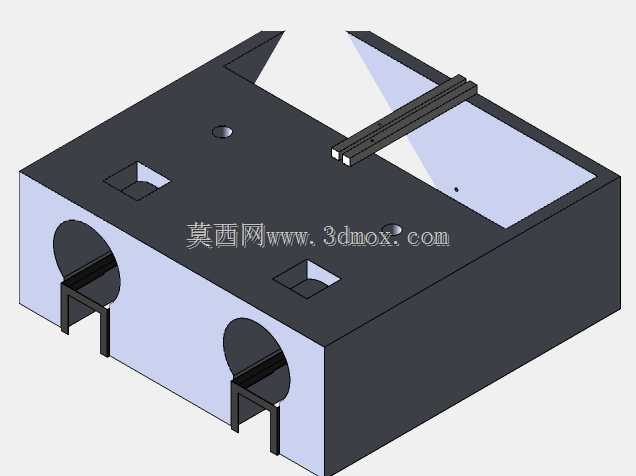

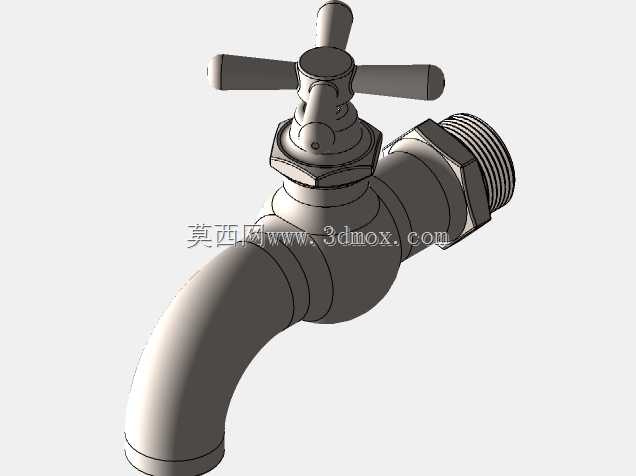

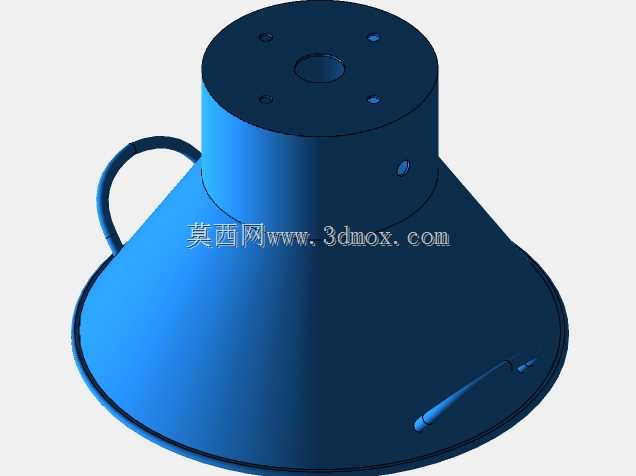

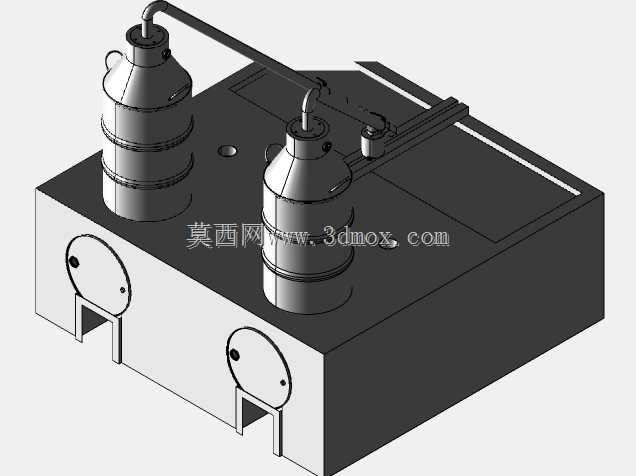

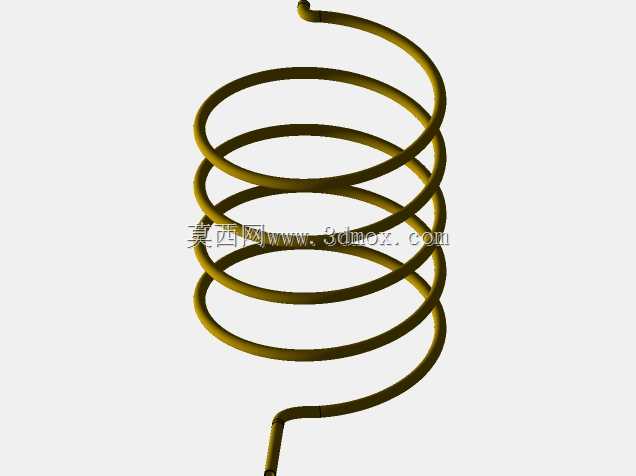

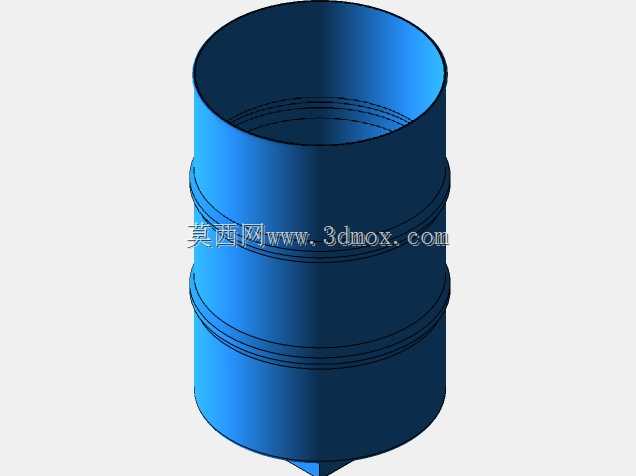

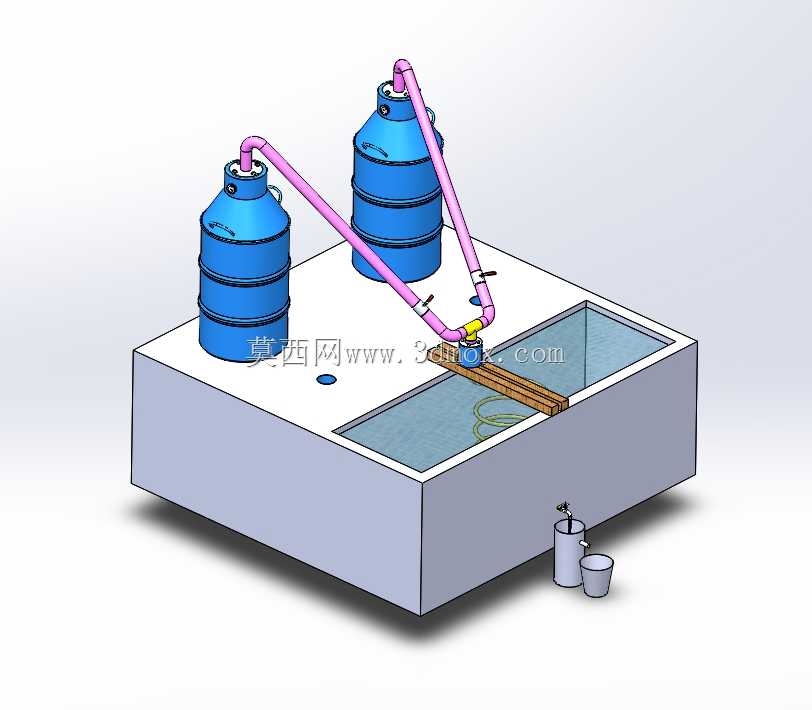

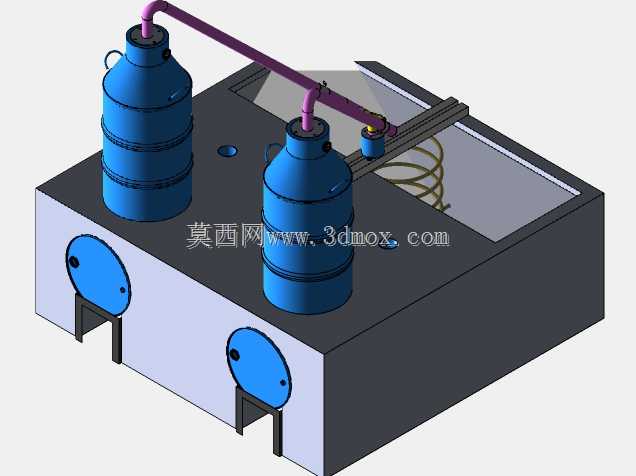

这套蒸馏提取装置主要面向小型芳香植物加工场景，适配家庭作坊、小型农场的柠檬草精油提取需求，可直接放置于平整硬化地面使用，无需额外浇筑复杂设备基础。整套设备采用双蒸馏罐并行布局，单罐可容纳15-20kg预处理后的柠檬草原料，两个罐体可交替投料蒸馏，减少加热等待空窗期，提升连续作业效率。设备底部为一体化水浴加热槽，采用电加热或燃气加热均可适配，槽体预留注水口与排水阀，加热过程中水温保持恒定沸腾状态，通过水浴方式对罐内原料进行均匀加热，避免直火加热导致的原料焦糊问题，影响精油成品品质。蒸馏罐顶部通过快开卡箍结构密封，方便投料与后续残渣清理，罐体侧面设置液位观察口，可实时查看罐内液位高度，避免干烧风险。蒸汽导出管路采用大口径紫铜管弯折成型，管路走向做了倾斜角度设计，避免管内冷凝液回流至蒸馏罐影响蒸馏效率，管路末端接入冷凝槽内的盘管结构，冷凝槽采用敞口式设计，可直接通入循环冷水，蒸汽在盘管内流动过程中完成热交换，冷凝形成的油水混合液顺着管路流入末端的油水收集容器，利用精油与水的密度差实现自然分层分离。整套设备的安装边界控制在长1.8m、宽1.2m、高1.6m范围内，对作业场地空间要求较低，冷凝槽与加热槽采用一体化焊接结构，减少现场拼接安装工作量，设备就位后仅需连接水源与加热源即可投入使用。设计过程中重点考虑了小型加工场景的操作便利性，所有阀门、操作手柄均设置在人体站立可及的高度范围，无需登高操作，管路连接位置均做了圆弧过渡处理，减少蒸汽流动阻力，同时避免直角位置积液残留。针对柠檬草原料的特性，蒸馏罐内部设置了多孔筛板支撑原料，原料不直接接触罐底，避免长时间浸泡在沸水中导致有效成分水解，蒸汽从筛板下方上升，穿透原料层带出挥发性精油成分，相比传统浸泡蒸馏方式，精油提取率可提升12%左右。冷凝盘管的长度经过热平衡计算，确保蒸汽在流出盘管前可完全冷凝，末端收集位置设置了可视观察段，可实时查看馏出液的状态，调整加热功率控制馏出速度，避免蒸汽未完全冷凝溢出造成精油损耗。
