防爆型铸铝壳体压力检测开关结构

　　这款压力检测开关的结构设计，核心围绕危险工况下的可靠运行展开，从现场使用反馈来看，这类部件常部署在油气开采场站、化工反应工段、沿海潮湿泵站这类存在爆炸风险、空气湿度长期偏高的场景，负责实时监测管路内流体压力阈值，当压力超出或低于设定区间时触发通断信号，联动上游泄压装置、下游泵组启停或中控报警回路，是流体输送系统里不可或缺的压力联锁保护元件。

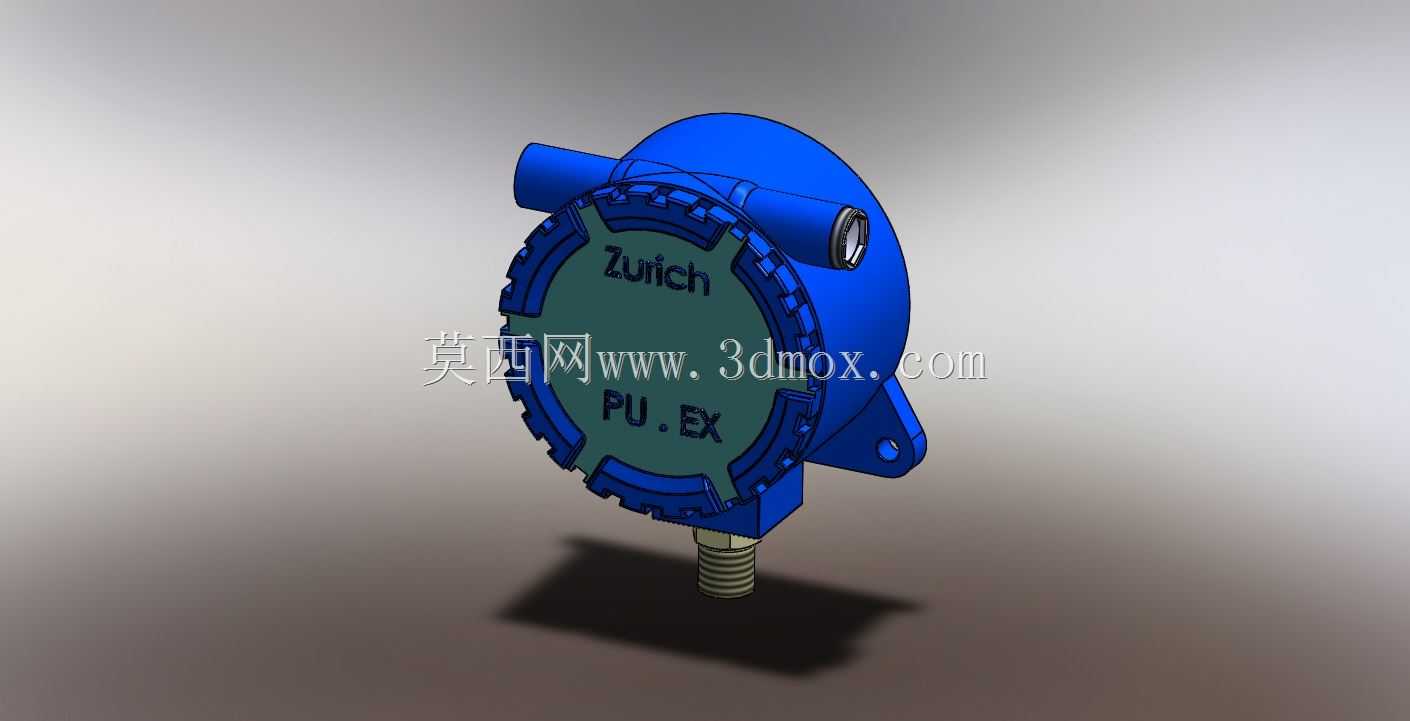

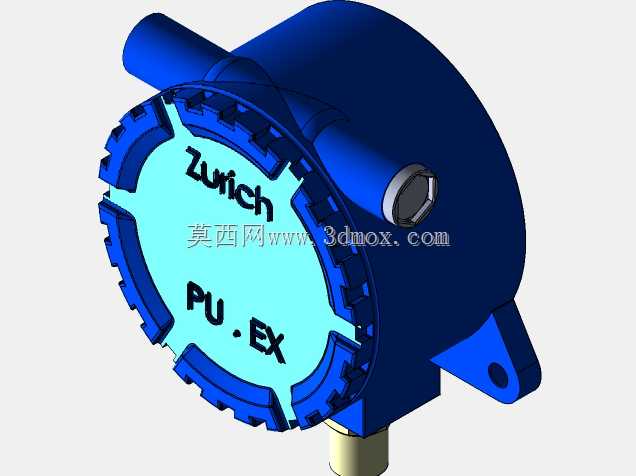

　　设计阶段首先敲定的是感压元件方案，选用弯管形式的C型波登管作为压力感应核心，相比膜片式结构，波登管的抗过载能力更强，在压力波动频繁的工况下长期运行漂移量更小，螺旋段的结构设计进一步放大了受压后的形变位移量，让微动开关的触发精度更稳定，哪怕现场存在持续的管路振动，也不会出现误触发的问题。外壳部分采用铸铝材质一体压铸成型，相比塑料壳体抗冲击性能提升明显，现场安装时偶尔的工具磕碰、周边飞散的碎屑冲击都不会造成壳体破损，壳体表面做环氧树脂喷涂处理，不仅能抵御沿海环境的盐雾腐蚀，在化工区域存在弱酸碱挥发的场景下，也能长期保持壳体表面不出现锈蚀剥落。

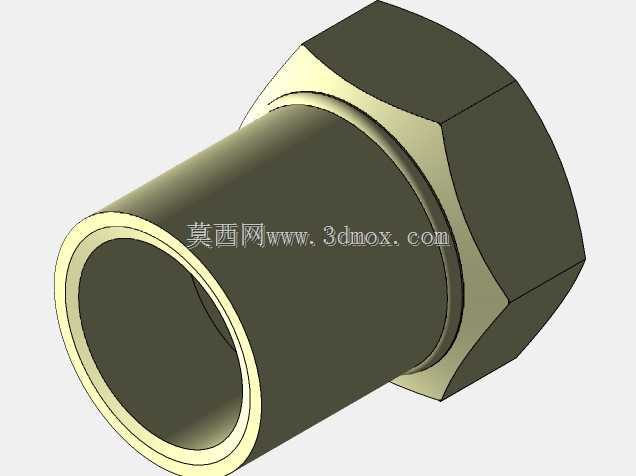

　　从安装边界来看，底部的外螺纹接头是标准管路连接接口，适配现场常用的压力检测取压口规格，安装时不需要额外加工过渡接头，直接拧入取压口后做好密封即可完成压力通路的连接。壳体两侧的接线接口采用防爆密封结构设计，电缆穿入后可以通过压紧螺母实现密封隔爆，满足危险区域的防爆要求，不会让壳体内的电气触点火花外泄到周边环境。壳体上盖和主体的连接采用多螺栓紧固结构，配合密封胶圈实现IP65以上的防护等级，哪怕现场出现喷淋冲洗、临时积水泼溅的情况，也不会有水汽渗入壳体内部造成触点氧化短路。

　　结构细节上，壳体侧面预留的观察窗可以直观看到内部的压力指示刻度，现场巡检人员不需要拆卸壳体就能直接确认当前压力值与开关触发阈值的位置，日常运维效率更高。整个壳体的外形做了圆弧过渡处理，没有尖锐的凸起棱角，一方面是压铸生产时更容易脱模，减少铸件的应力集中点，另一方面在现场安装布线时也不会刮伤电缆绝缘层。内部的电气腔体和感压腔体做了分隔设计，波登管的形变通过传动杆传递到电气腔的微动开关上，两个腔体之间的密封结构可以避免管路内的介质渗漏到电气部分，哪怕被测介质存在轻微的腐蚀性，也不会直接接触电气元件造成损坏。

　　在实际选型适配时，这类压力开关可以根据不同的压力量程更换对应刚度的波登管组件，壳体部分完全通用，不需要重新开模生产，能覆盖从低压气体管路到中高压液压管路的不同检测需求。安装时需要注意取压口的朝向，尽量让壳体保持竖直状态，避免管路内的冷凝液长期积存在波登管内部造成感压精度偏差，接线时要确保接口处的密封垫圈完全压实，才能达到设计要求的防护等级。相比普通民用环境的压力开关，这款结构的所有金属部件都做了防腐蚀处理，紧固件采用不锈钢材质，长期在高湿、高腐蚀风险的环境下运行，也不会出现紧固件锈死无法拆卸维护的问题。
