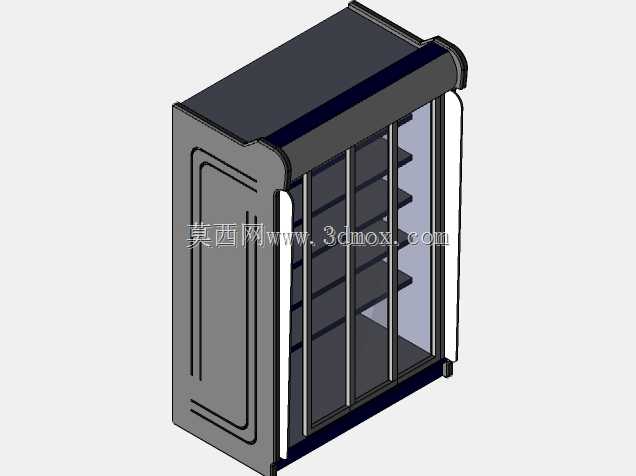

商用立式冷藏展示柜三维结构设计

　　这款立式冷藏展示设备的三维结构设计，核心围绕商用场景的实际使用需求展开，首先要考虑的就是商超、便利店这类开放式经营场所的陈列与保鲜双重需求，设备运行时维持内部4摄氏度的恒定空气温度，刚好适配多数需低温保存的预包装食品、饮品、生鲜半成品的存储要求，既不会因温度过低造成饮品结冰胀瓶、蔬果冻伤，也能避免温度过高导致食品变质，符合商用冷链设备的常规温控区间。从结构布局来看，柜体采用立式窄边设计，正面配置整面透明视窗，内部设置多层可调式置物搁架，搁架间距可根据陈列货品的包装高度灵活调整，比如放置瓶装饮品时可缩小层距提升陈列容量，放置盒装蛋糕、卤味制品时可加大层距避免挤压货品，这种可调结构能大幅提升设备的场景适配性，

　　不用针对不同货品单独开发柜体结构，降低生产端的开模与备货成本。柜体的外壳采用一体化折弯成型的金属板材结构，侧边做了圆弧过渡处理，既避免商用场景下人员磕碰造成损伤，也能减少板材拼接缝隙，提升柜体整体的保温密封性能，减少冷量流失降低运行能耗。柜门部分采用多扇平移式玻璃门结构，玻璃选用双层中空钢化玻璃，中间填充惰性气体隔绝内外热量交换，门体侧边配置磁吸式密封胶条，关闭时能完全贴合柜体门框，避免冷量从门缝处泄漏，同时平移式的开门方式不会占用柜体前方的过道空间，适配商超狭窄的通道布局，顾客选购货品时推拉门体的操作也更顺畅。在设计思路上，这款设备优先平衡了陈列展示效果与制冷保温性能，传统商用冷柜往往为了保温性能缩小视窗面积，影响货品展示效果，

　　而这款设备将正面视窗占比提升至80%以上，同时通过优化门框密封结构、加厚柜体保温层厚度来抵消大视窗带来的冷量损耗，柜体背部与侧面的保温层采用高密度聚氨酯整体发泡填充，发泡密度控制在每立方米40千克以上，能有效隔绝外部环境热量传入柜体内部，降低制冷系统的运行负荷。从安装边界来看，这款立式柜体的底部配置可调式支撑脚，可根据安装地面的平整度调整支撑高度，避免柜体倾斜导致门体闭合不严、内部冷凝水排出不畅的问题，柜体背部预留了制冷机组的安装与散热空间，安装时需要与墙面保持至少10厘米的间距，保证制冷机组的冷凝器能正常通风散热，避免散热不良导致制冷效率下降、机组能耗升高。柜体内部的冷风循环采用风道隐藏式设计，冷风从背部风道均匀送出，

　　不会直吹陈列的货品，避免货品表面风干失水，同时能保证柜内各个区域的温度均匀性，温差控制在1摄氏度以内，不会出现局部区域温度过高导致货品变质的问题。搁架采用金属丝焊接成型的网状结构，不会阻挡冷风循环，同时具备足够的承重能力，单层搁架可承载20千克以上的货品，满足整箱饮品、批量食品的陈列承重需求。门体的滑动轨道采用耐磨塑料材质，内嵌在柜体上下门框内，不会积灰也不会出现卡滞问题，日常清洁维护时只需擦拭轨道表面即可，无需复杂的拆解维护。柜体的底部预留了冷凝水接水盘，制冷过程中产生的冷凝水会通过导流管汇入接水盘，利用机组散热产生的热量自然蒸发，无需人工定期倒水，适配商用场景下无人值守的使用需求。在实际应用中，这类设备除了商超、便利店使用，也可放置在便利店收银区旁做饮品冷藏展示，或是在餐饮门店的明档区域放置凉菜、鲜切水果等需低温保存的食材，透明视窗能让顾客直观看到内部陈列的货品，提升选购意愿，同时恒定的温控能保证食材的新鲜度，符合食品经营的卫生要求。结构设计时还考虑了设备的搬运与进场需求，柜体整体采用模块化组装结构，外壳、门体、内部搁架、制冷机组可拆分搬运，遇到狭窄的门店入口时可拆解后进场再组装，避免整体柜体尺寸过大无法通过门廊的问题，同时柜体顶部设置了隐藏式吊装孔，方便高层门店通过吊装方式搬运设备，不用走狭窄的楼梯通道。
