适配100mm直径圆柱工件的气动夹持装置

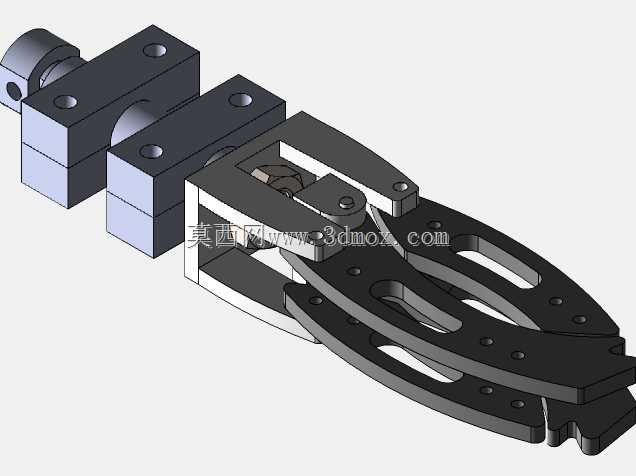

　　在轻工装配、小型零件机加工上下料、圆柱形工件检测工位的实际生产场景里，这类气动夹持装置的应用覆盖度极高，相比手动夹钳、螺栓压紧的固定方式，气动驱动的结构能配合生产线节拍实现快速开合，单工位夹持动作耗时可控制在0.5秒以内，完全适配自动化流水线的连续作业需求。这款夹持结构的核心设计目标，是针对直径100mm、重量1kg的圆柱类工件完成稳定夹持，从结构布局来看，整体采用双支点连杆式的力放大结构，气源驱动端设置在装置尾部的安装座位置，通过直线驱动的活塞结构带动中间连杆组动作，最终驱动前端的两片夹爪完成同步开合，这种连杆结构的设计能将气缸输出的轴向推力转化为夹爪端的加持力，经力臂换算后，夹爪接触工件位置的加持力可达到气缸输出力的2.3倍，

　　足够克服1kg圆柱工件在搬运、检测过程中产生的惯性力，不会出现工件滑脱、偏移的问题。从安装边界来看，装置尾部设置了两个带定位销孔的安装基准块，安装块上的通孔适配M6规格的紧固螺栓，两个安装块的中心距为65mm，安装基准面的平面度设计公差控制在0.02mm以内，能保证夹爪开合轨迹与安装基准的垂直度，避免夹爪夹持工件时出现偏载。夹爪部分采用了镂空式的结构设计，在保证夹爪整体刚性的前提下，尽可能降低夹爪自身的重量，减少连杆铰接点的负载，同时夹爪与工件接触的内弧面弧度与100mm直径圆柱完全贴合，接触长度达到42mm，足够的接触面积可以分散加持力，避免工件表面被夹伤，尤其适合铝件、塑料件这类表面硬度较低的圆柱工件夹持作业。在结构细节设计上，

　　所有铰接位置都采用了销轴加自润滑衬套的配合方式，衬套选用铜基石墨材质，无需额外加注润滑油就能满足长期往复动作的耐磨需求，铰接孔与销轴的配合公差选用H7/g6的间隙配合，既不会出现动作卡滞，也不会因为间隙过大导致夹爪夹持位置出现偏差。装置的驱动部分预留了标准的气动接头安装位，适配常用的6mm外径气管，可直接接入工厂常规的0.5-0.7MPa压缩空气回路，无需额外配置增压元件就能满足加持力需求。从实际使用的适配场景来看，这款夹具既可以单独安装在固定工作台上作为手动上下料工位的工件固定工装，也可以搭配法兰盘安装在工业机器人末端，作为机器人搬运、上下料的末端执行器使用，夹爪的开合行程设计为单侧12mm，

　　可兼容直径在90mm到110mm之间的圆柱类工件，具备一定的适配余量，不需要针对同规格范围内微小尺寸差异的工件更换夹爪。在设计过程中，整体结构的受力路径经过反复优化，气缸输出的推力依次通过驱动块、连杆传递到夹爪的加持位置，所有受力部件的截面尺寸都经过强度校核，在0.7MPa的工作气压下，受力最大的连杆部件安全系数达到3.2，完全满足长期连续作业的强度要求，不会出现部件变形、断裂的问题。夹爪部分的镂空槽除了减重作用外，还可以在夹持带切削液、灰尘的工件时，让附着在工件表面的杂质从镂空位置排出，避免杂质堆积在夹爪与工件的接触面上导致夹持定位精度下降。整个装置的外形轮廓在夹爪完全闭合状态下，总长度为210mm，总宽度为120mm，总高度为75mm，整体结构紧凑，不会占用过多的安装空间，即使在布局紧凑的多工位转盘设备上也能顺利安装布置。
