DN40规格304不锈钢活接结构设计

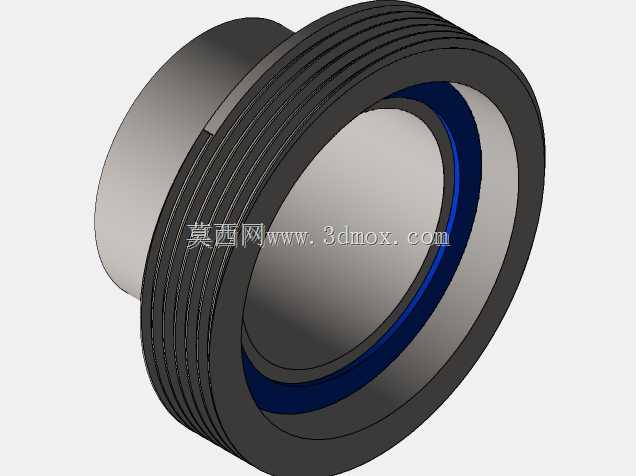

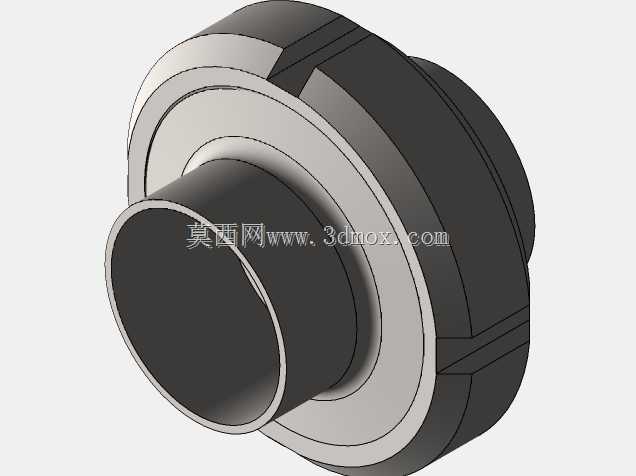

　　在民用给排水、食品级流体输送、中小型化工管路布设场景里，活接头是管路系统中拆改频次最高的连接件之一，不同于焊接、法兰硬连接的不可拆卸属性，活接头可以在不转动两端整段管路的前提下，完成局部管段的拆装、检修、元件更换，大幅降低后期运维的管路改动成本。这款DN40规格的活接头采用AISI304不锈钢材质加工，适配公称通径40mm的流体管路，整体由公端插接体、母端锁紧螺母、密封配合面三个核心结构部分组成，建模过程中完全参照管路连接件的实际装配公差做结构还原，没有做简化的特征省略。从实际安装边界来看，该活接头的轴向总长度控制在常规管路安装预留的操作空间范围内，最大外圆直径对应锁紧螺母的对边尺寸，预留了标准管钳的操作夹持位，

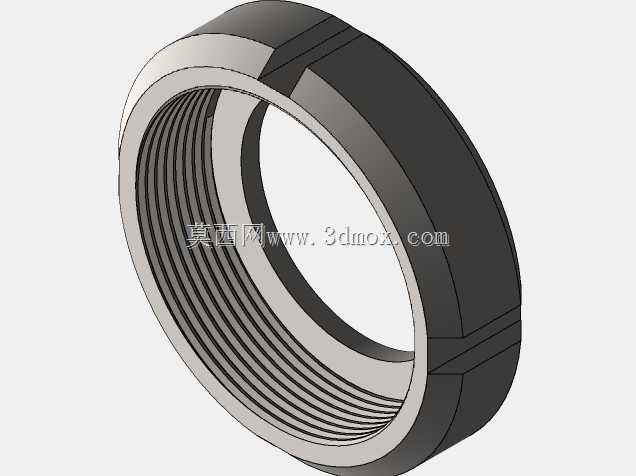

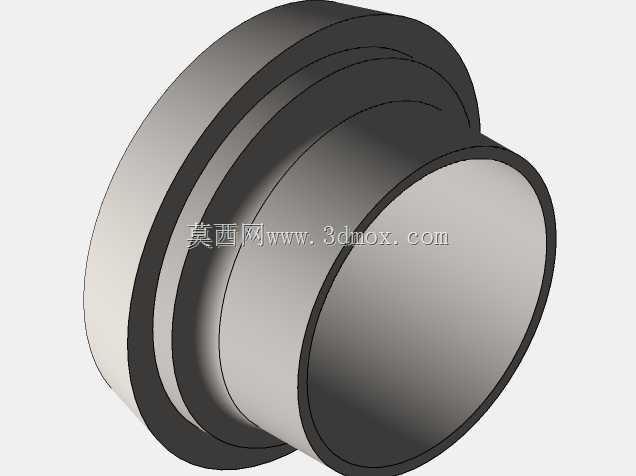

　　安装时不需要额外定制非标工装，用常规管路安装工具即可完成锁紧操作。设计时优先考虑了现场安装的容错性，公端的插接段做了导向倒角，现场对接时即使存在小范围的轴向偏差，也能顺利插入配合位，不会因为管口磕碰导致密封面错位。密封配合面采用平面压紧结构，适配常规的丁腈橡胶、硅胶、聚四氟乙烯平垫片，使用者可以根据输送介质的温度、腐蚀属性灵活更换密封件，不需要定制专用密封件，降低备件采购成本。锁紧螺母的外圆做了等距的防滑槽结构，不仅建模时还原了机加工的刀路痕迹，实际使用时即使戴防滑手套操作，也能在预紧阶段提供足够的摩擦力，减少工具滑脱的风险。不同于普通铸铁活接头的壁厚设计，304不锈钢材质的这款活接头在承压结构处做了等强度壁厚优化，在满足1.

　　6MPa公称压力使用要求的前提下，尽可能控制整体重量，降低管路系统的整体承重负载，尤其适合高空布设的给排水管路、食品加工车间的架空流体管路使用，不会因为接头自重过大给管路支架带来额外负载。建模过程中特意还原了各部件的装配间隙，公端与母端的螺纹配合段预留了实际安装时的螺纹公差，不会出现建模时螺纹完全干涉无法装配的问题，密封面的平面度按照机加工的实际精度做了特征处理，没有出现理想化的完全零间隙贴合，更贴近实际产品的生产加工状态。在食品加工、饮用水输送场景中，304不锈钢材质的活接头不会像铸铁件那样出现锈蚀脱落污染介质的问题，内壁的过渡位置做了圆弧处理，没有卫生死角，输送流体时不会出现介质残留堆积，满足食品级管路的卫生要求。

　　在中小型化工管路场景中，该结构的活接头可以耐受常规弱酸碱介质的腐蚀，配合聚四氟乙烯密封垫可以在-20℃到120℃的温度区间内稳定工作，不会因为温度变化出现密封失效渗漏的问题。从结构设计逻辑来看，这款活接头没有做多余的装饰性特征，所有结构都服务于安装便利性、密封可靠性、运维便捷性三个核心需求，锁紧螺母的防滑槽深度经过实际操作验证，既不会因为槽过浅导致摩擦力不足，也不会因为槽过深导致应力集中，降低螺母的结构强度。公端插接段的长度经过匹配计算，锁紧到位后插接段刚好顶到密封面位置，不会出现插接过深挤压密封垫导致密封垫变形失效，也不会因为插接过浅导致密封面压合不足出现渗漏。在管路系统的应力释放环节，活接头的螺纹配合段可以吸收小范围的管路轴向位移，当管路因为温度变化出现热胀冷缩时，活接头的配合间隙可以抵消部分形变应力，避免管路硬连接位置因为应力集中出现开裂。建模时各部件的倒角、退刀槽都完全按照机加工工艺要求做了还原，没有出现无法加工的直角尖角结构，所有棱边都做了0.5mm的倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也可以减少应力集中提升部件的疲劳强度。
