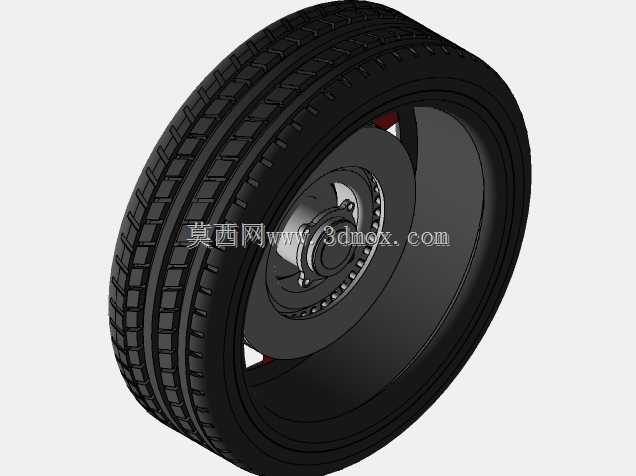

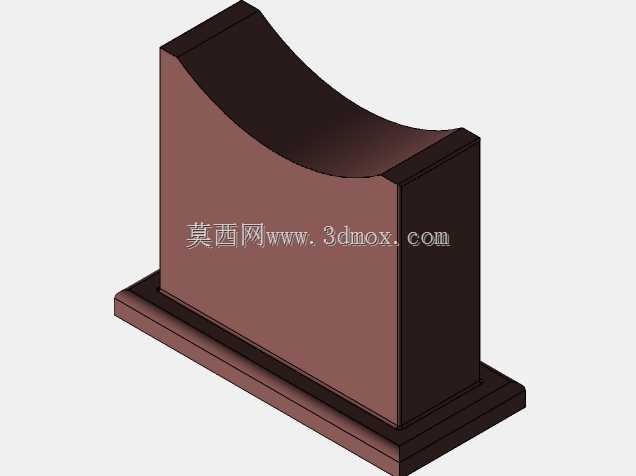

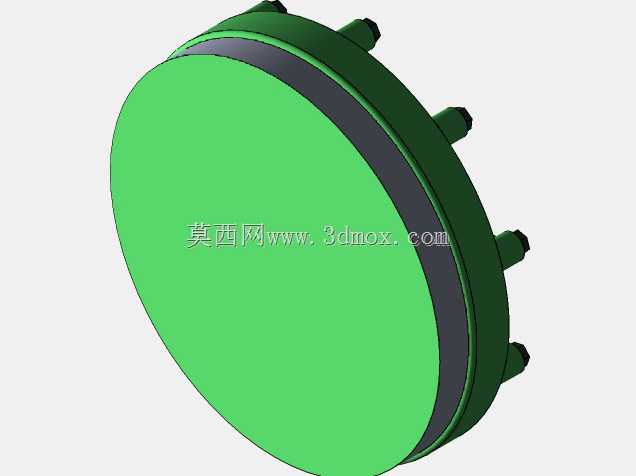

特斯拉Model S纯电动力系统总成结构

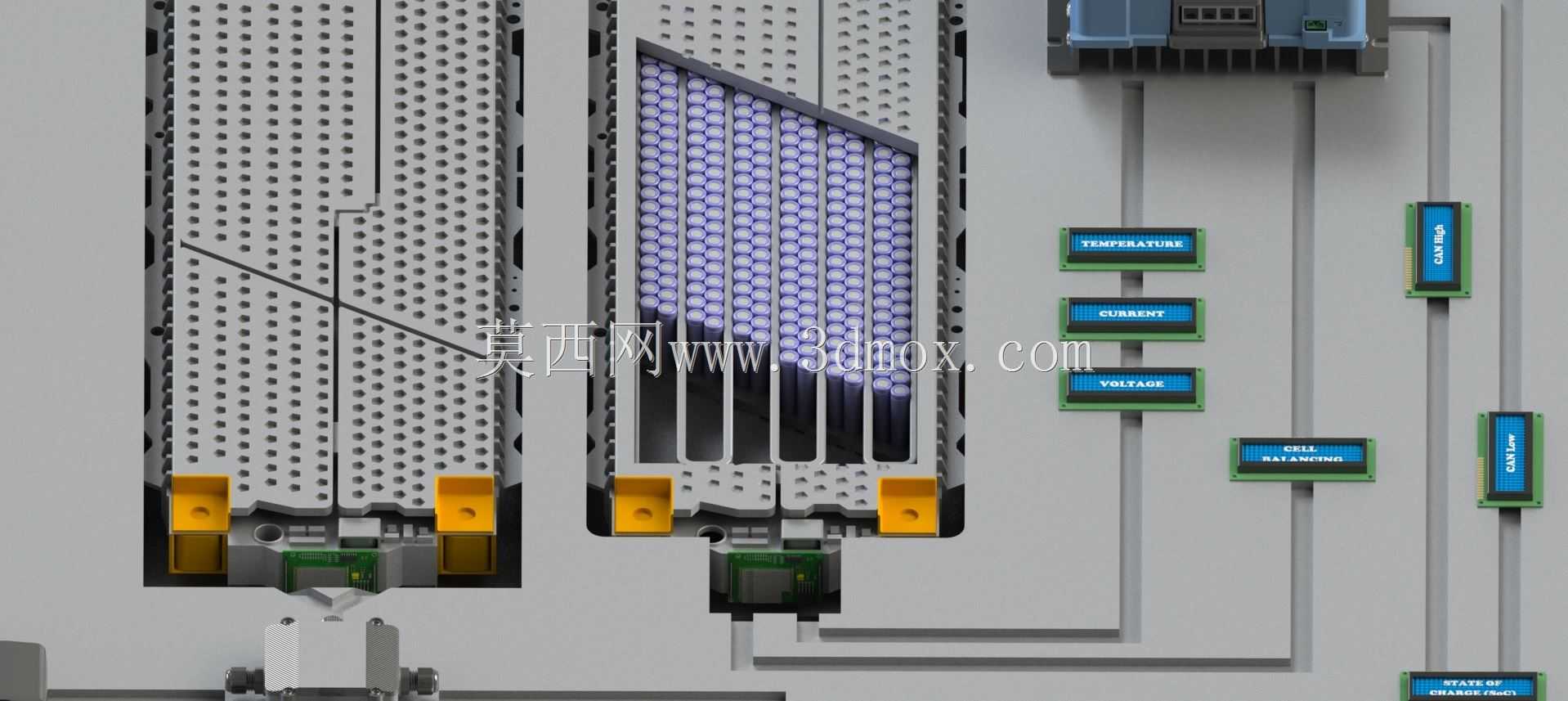

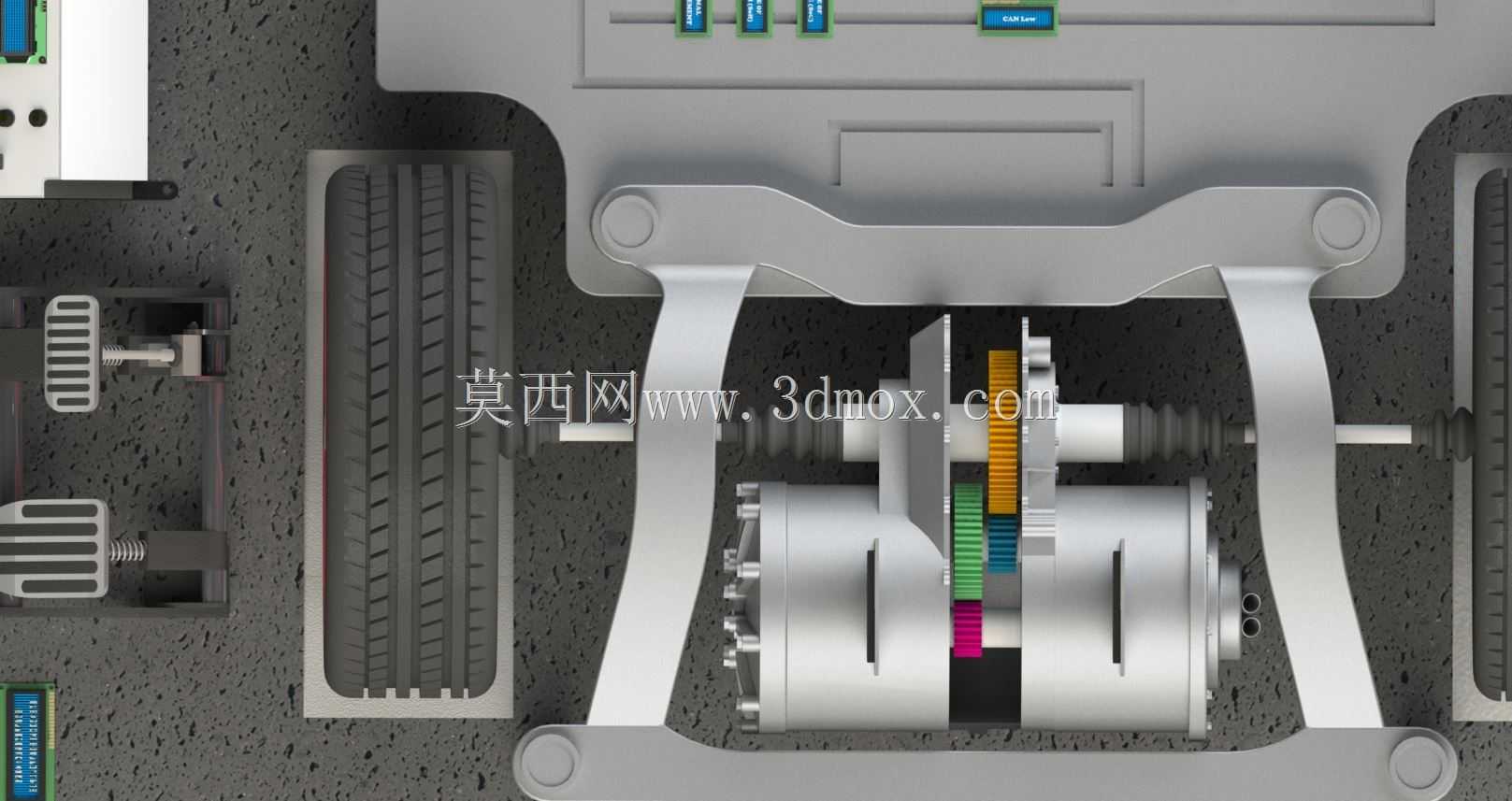

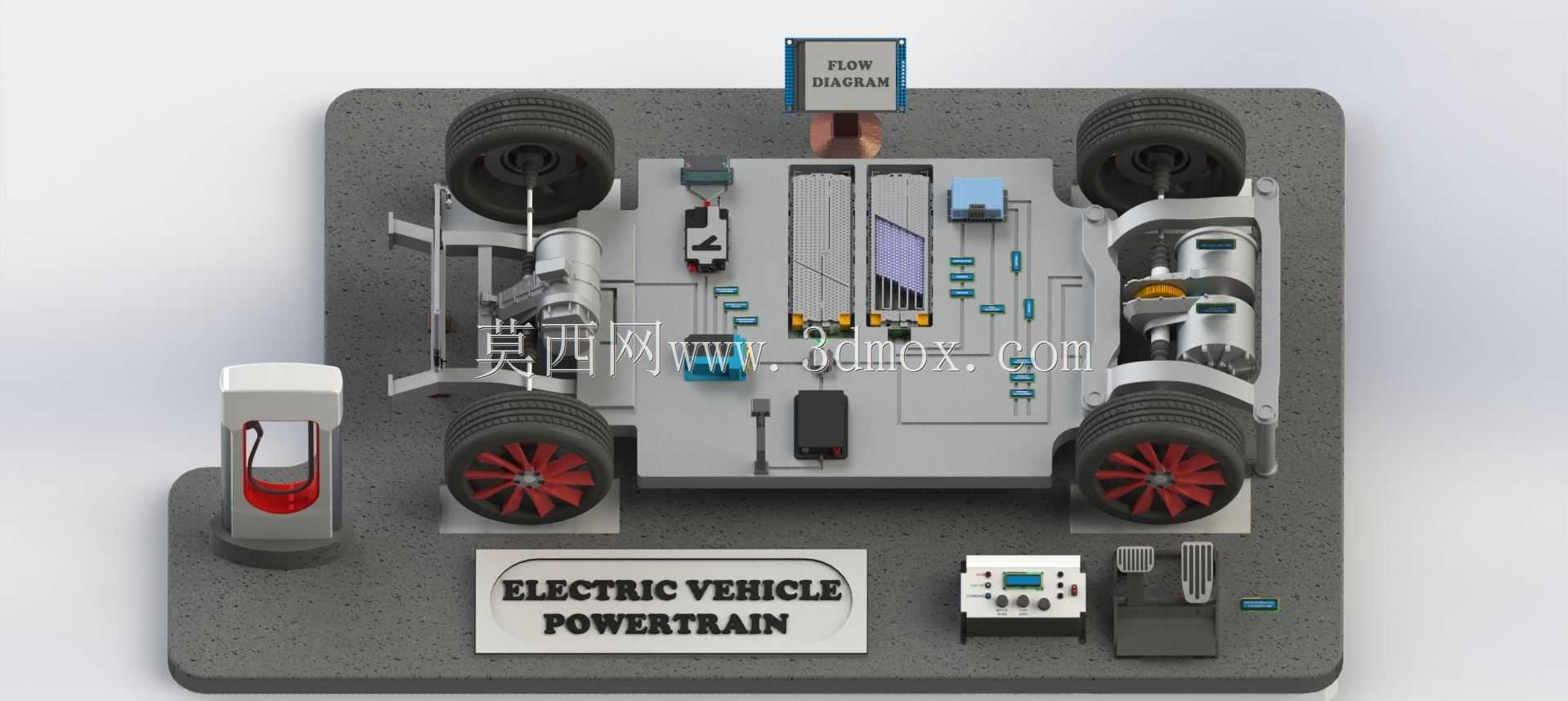

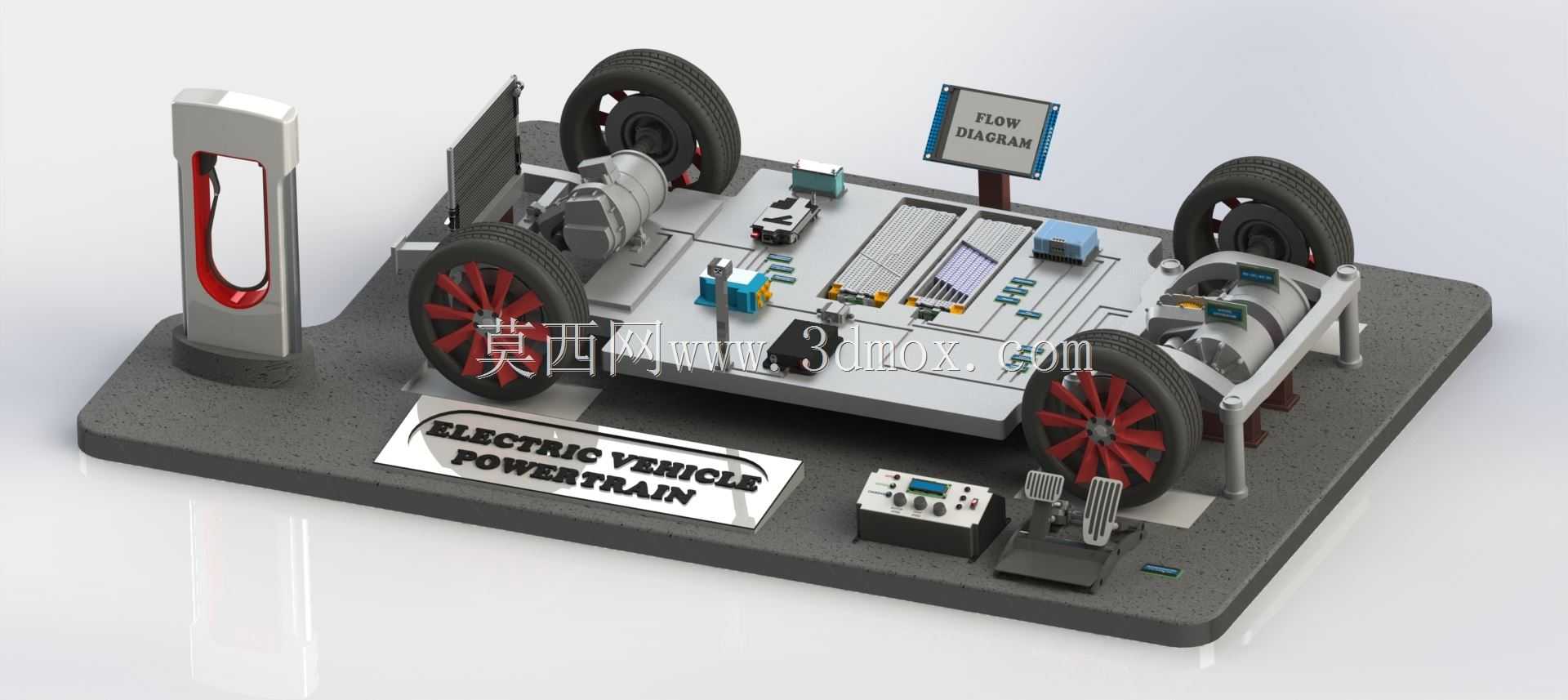

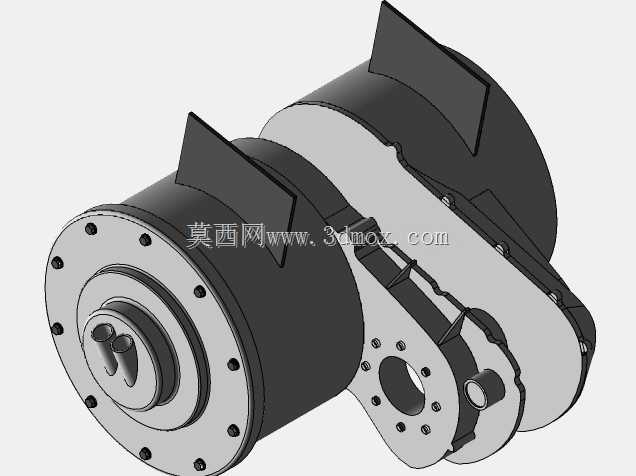

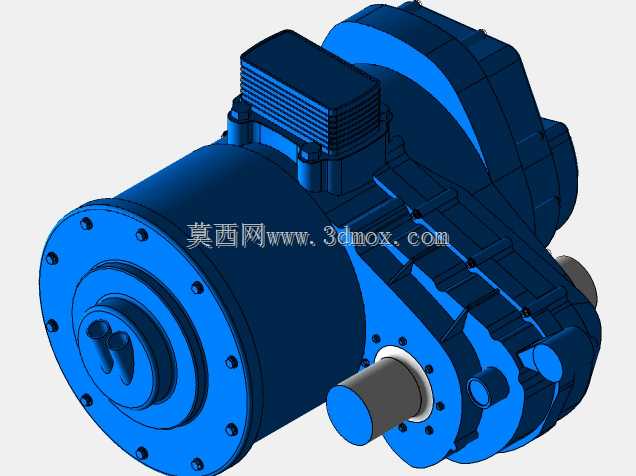

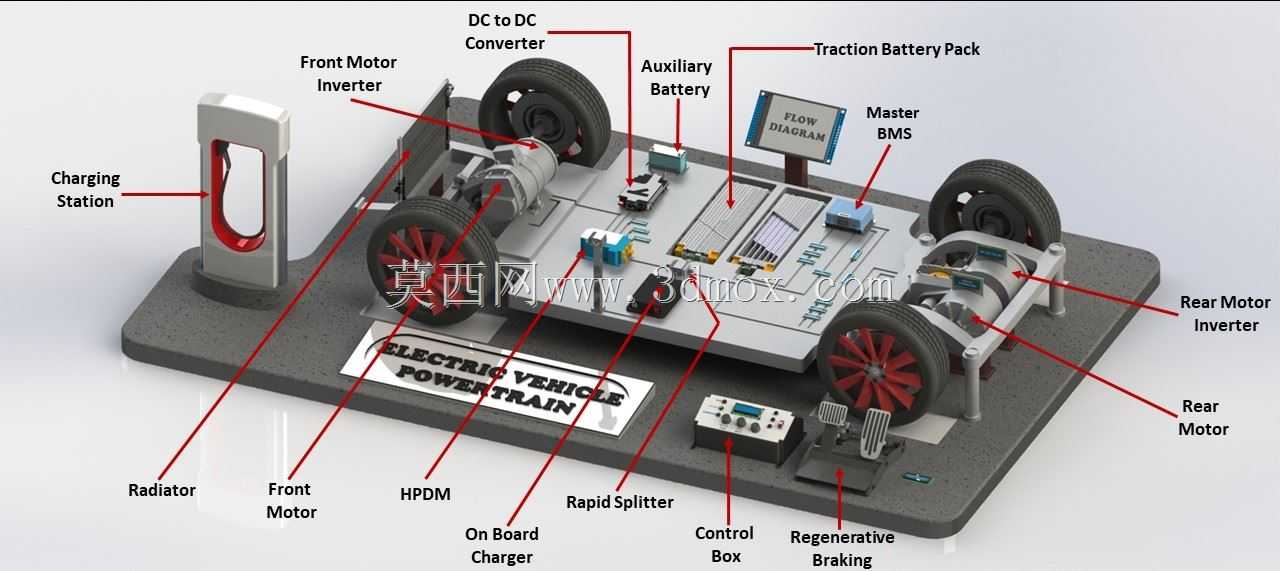

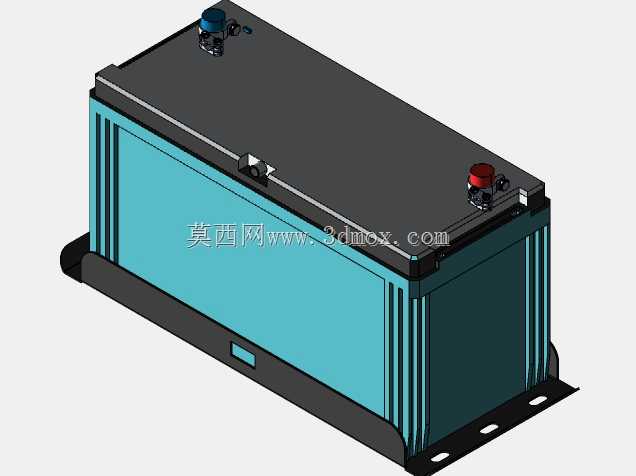

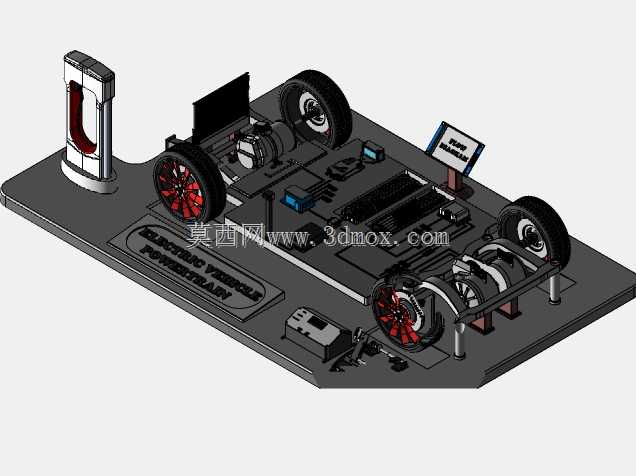

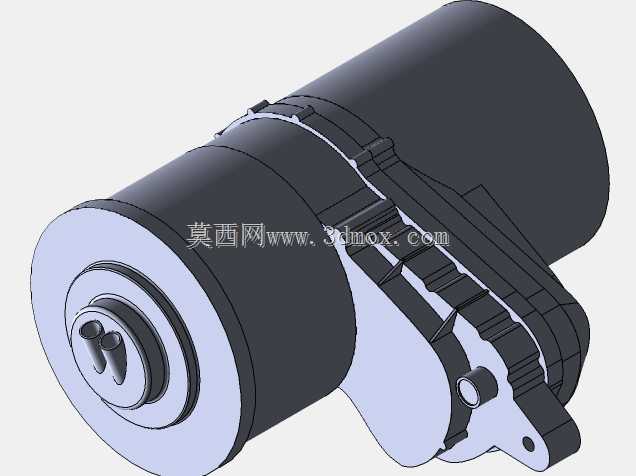

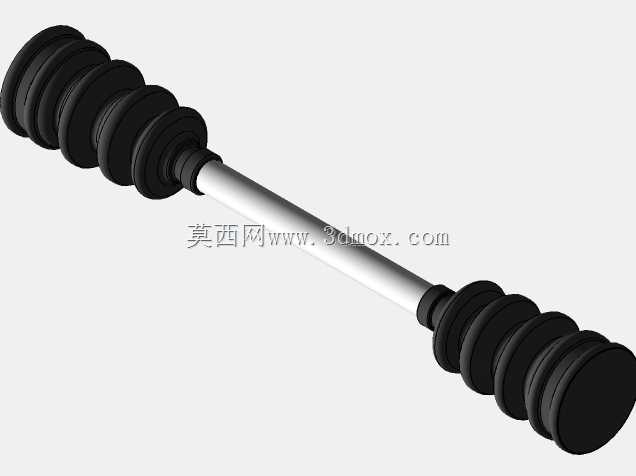

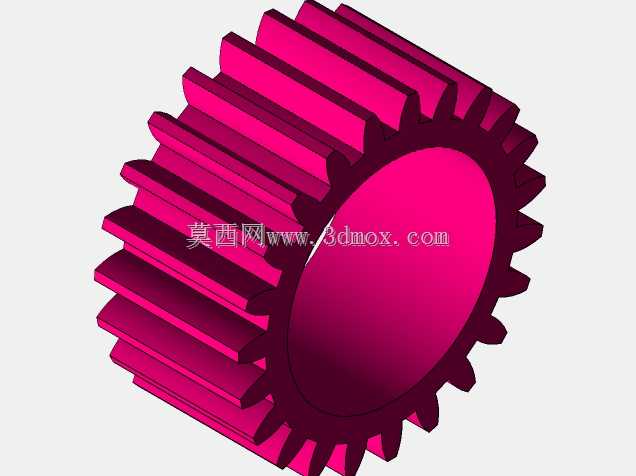

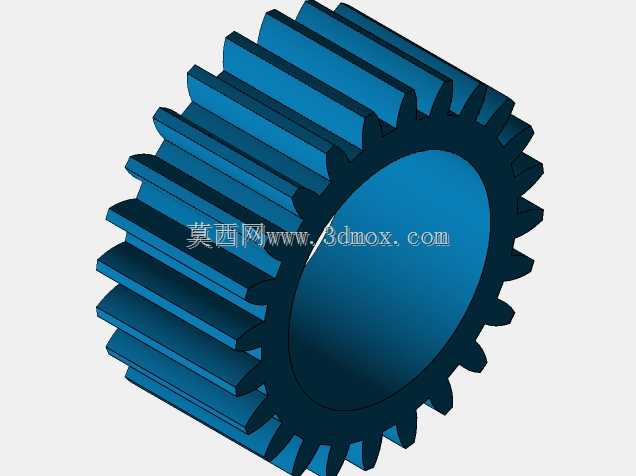

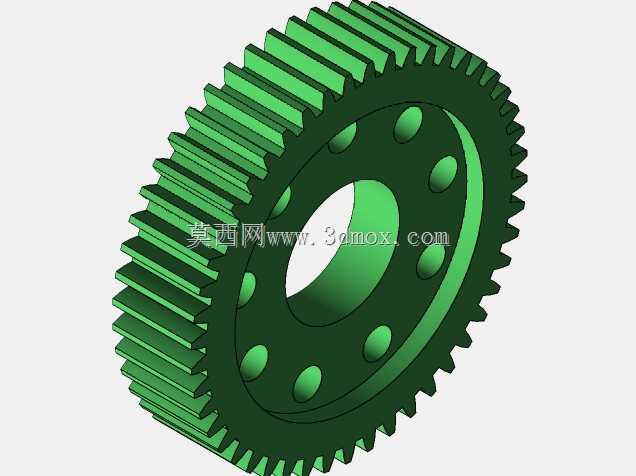

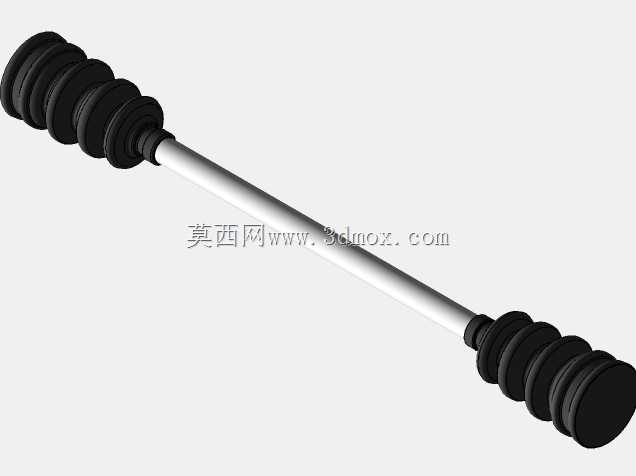

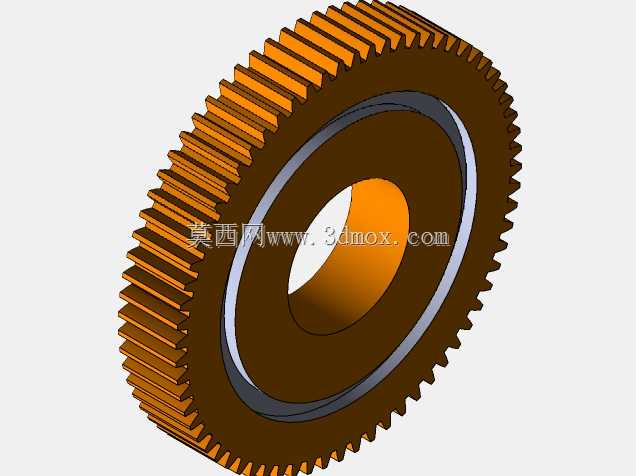

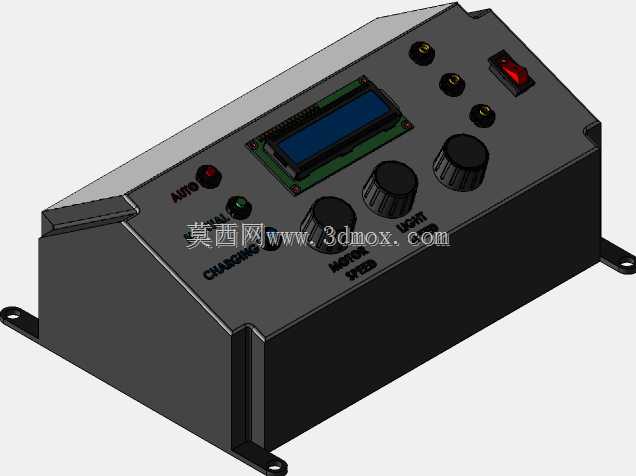

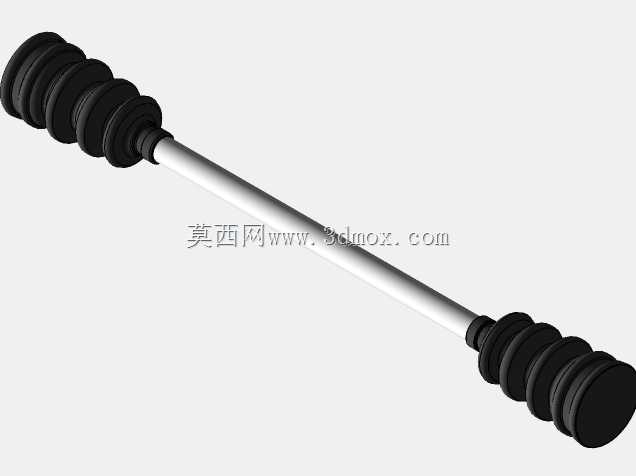

　　这套纯电动力总成的三维结构完整还原了量产高性能纯电轿车的整套驱动与能源管理架构，在新能源汽车研发领域，可用于新车型三电系统布置的对标参考、电驱匹配的结构验证，也可作为高校车辆工程专业新能源方向的教学演示载体，帮助研发人员直观理解双电机四驱纯电车型的动力传递逻辑与部件排布逻辑。整套结构采用前后双电机分散式布局，前轴布置前置驱动电机配合前逆变器，后轴布置后置驱动电机，两个感应电机之间仅通过高压线束实现功率分配，前后轴之间无传统燃油车的机械传动轴连接，这种布置方式可以完全释放座舱中部的地板空间，同时实现前后轴扭矩的毫秒级动态分配，相比机械四驱结构传动损耗更低、扭矩响应速度更快。能源供给部分包含高压动力电池包、高压辅助电池、

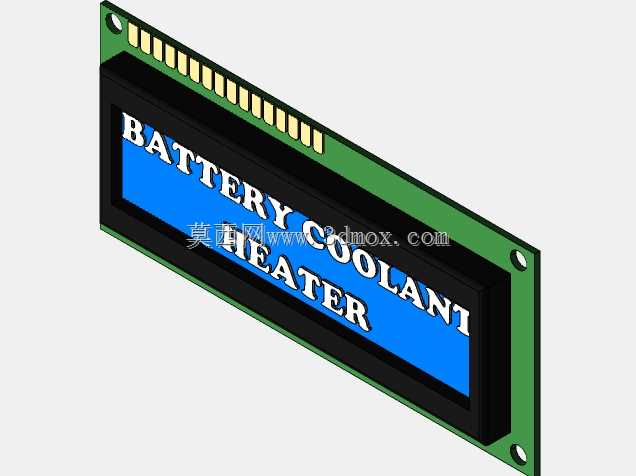

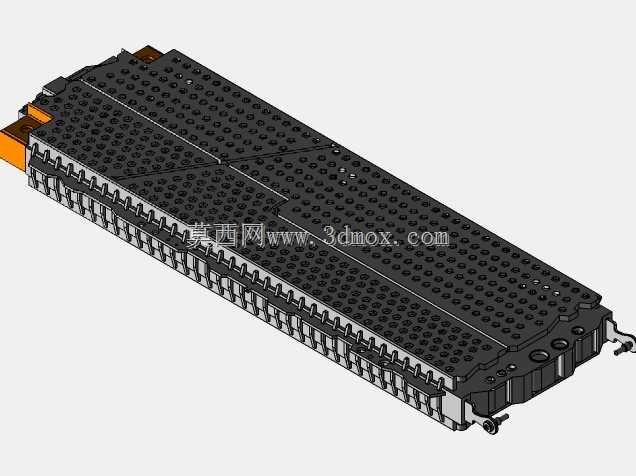

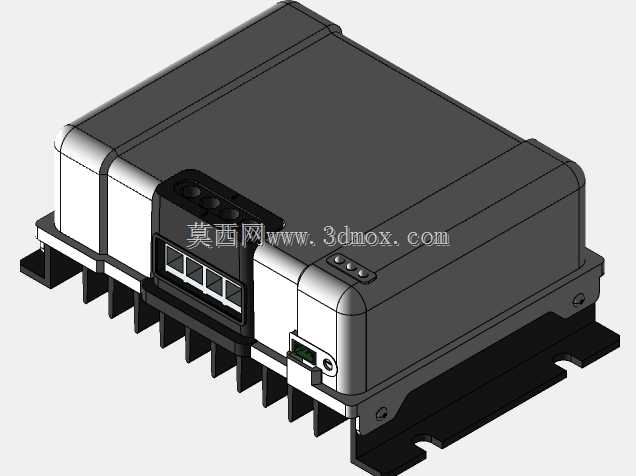

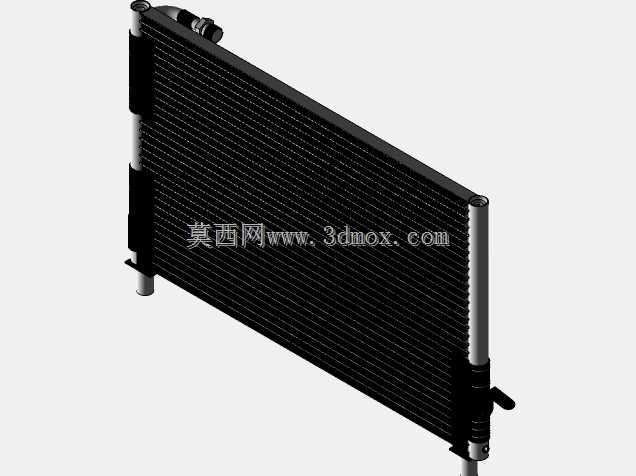

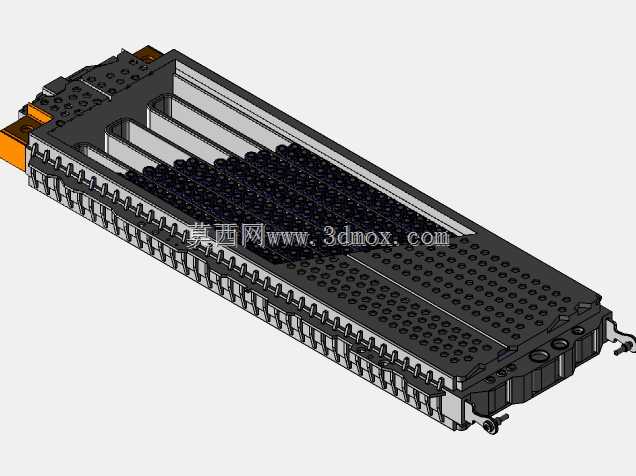

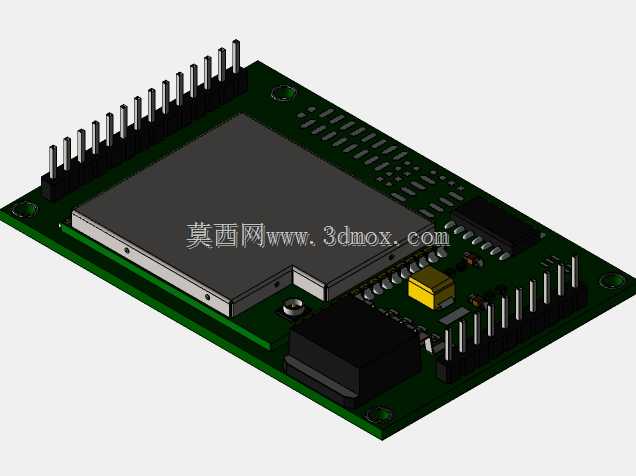

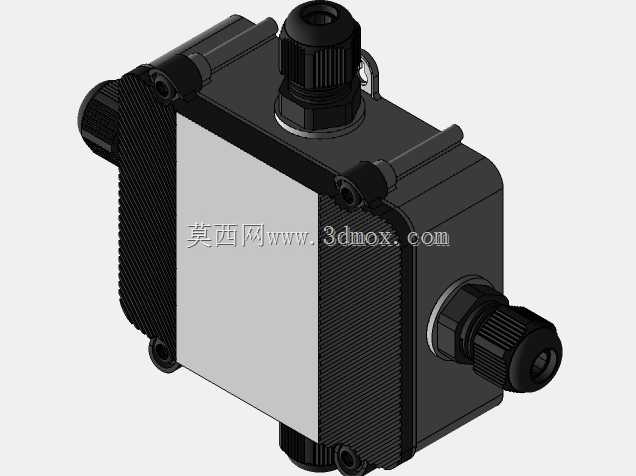

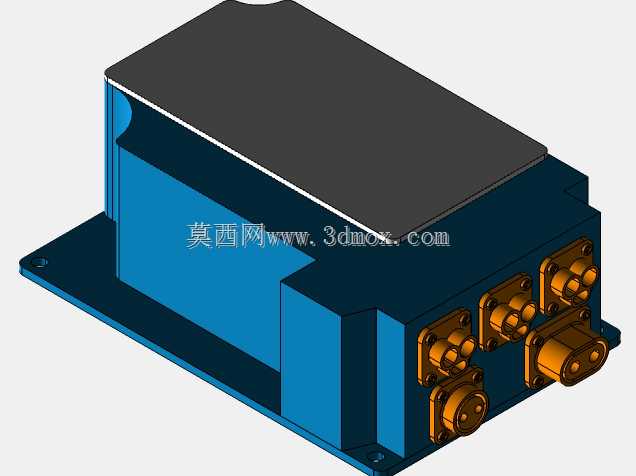

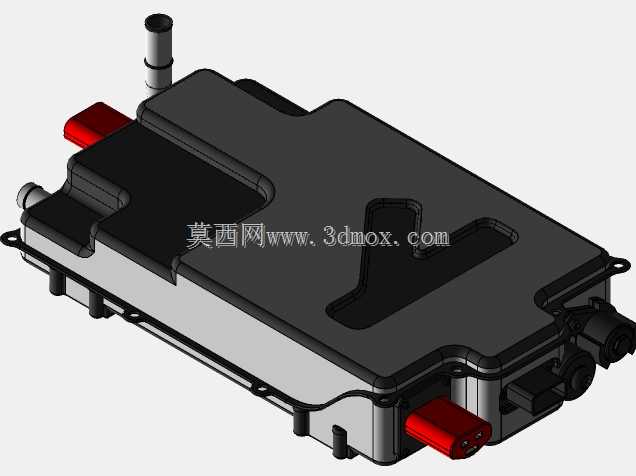

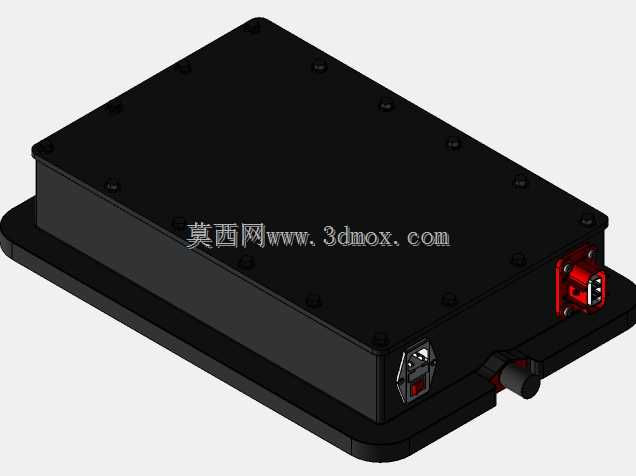

　　DC-DC转换器以及主控电池管理系统，高压动力电池包平铺于乘员舱下方的底盘位置，这种布置方式可以最大化降低整车质心，同时优化前后轴荷分配，提升车辆行驶的操控稳定性；DC-DC转换器负责将高压动力电池的高压直流电转换为低压直流电，为车载低压用电设备供电同时为辅助电池补能，主控电池管理系统则实时采集每一组电芯的电压、温度数据，动态调整充放电功率，避免电芯出现过充过放问题，保障电池组的循环使用寿命。热管理部分集成了散热器、车载充电模块、高压配电模块、再生制动控制单元等部件，散热器布置于前轴前端的迎风位置，通过冷却液循环为电机、逆变器、DC-DC转换器等发热部件带走工作热量，保证高压部件始终处于最优工作温度区间；

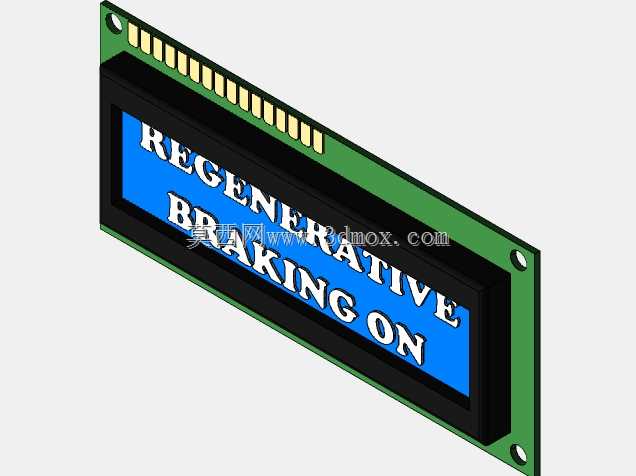

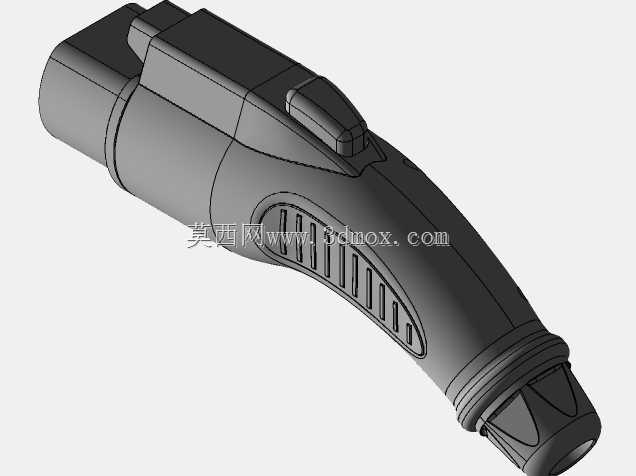

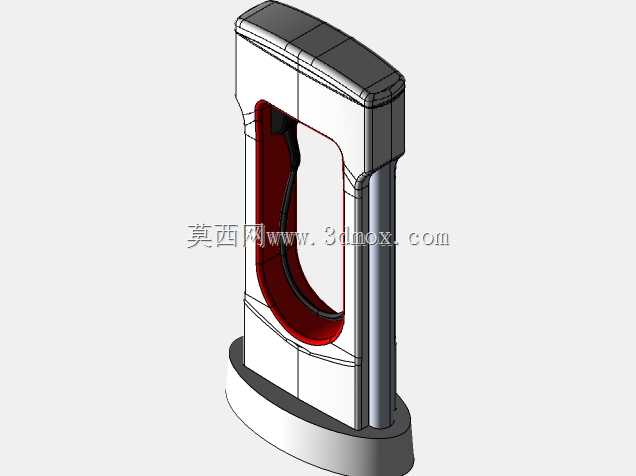

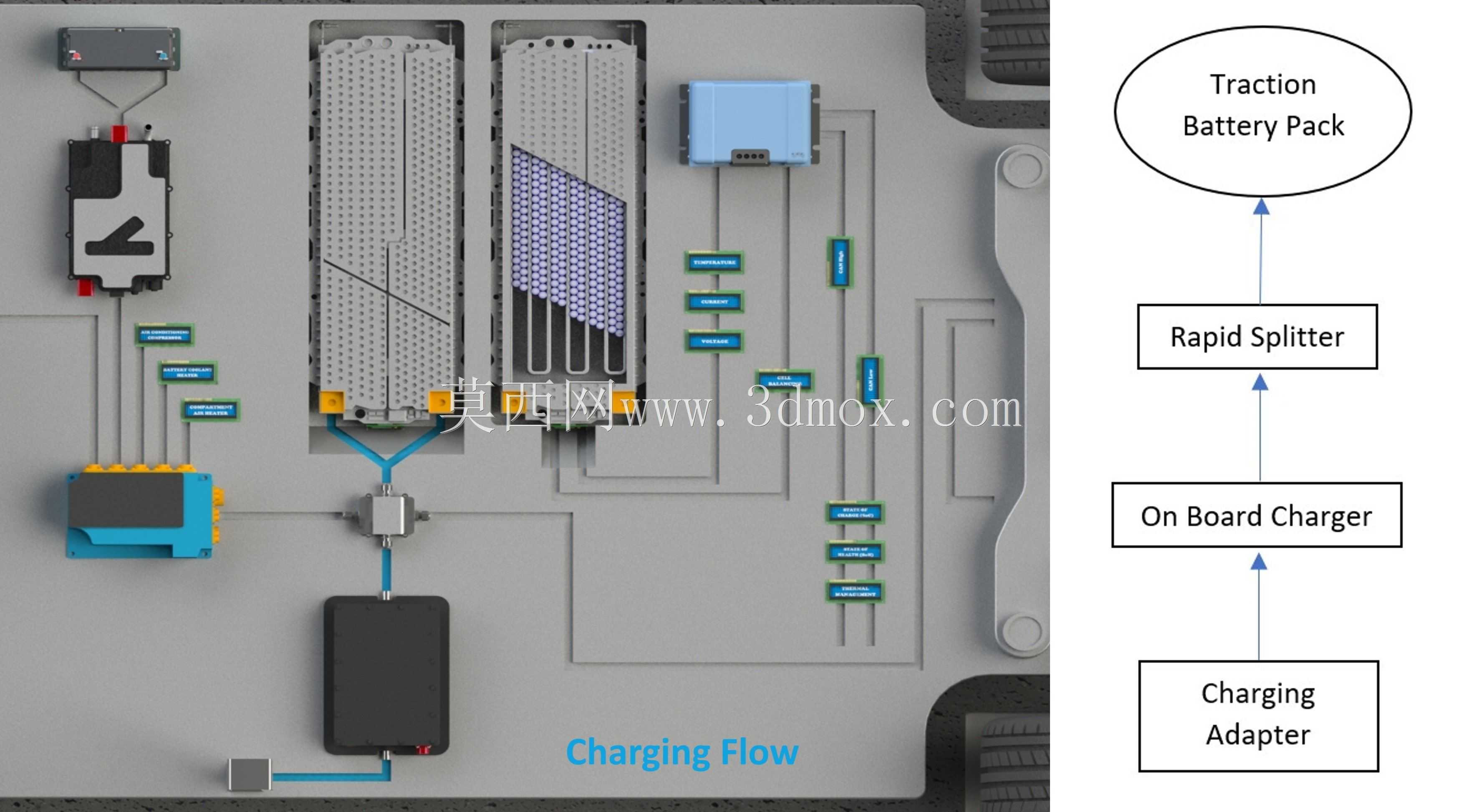

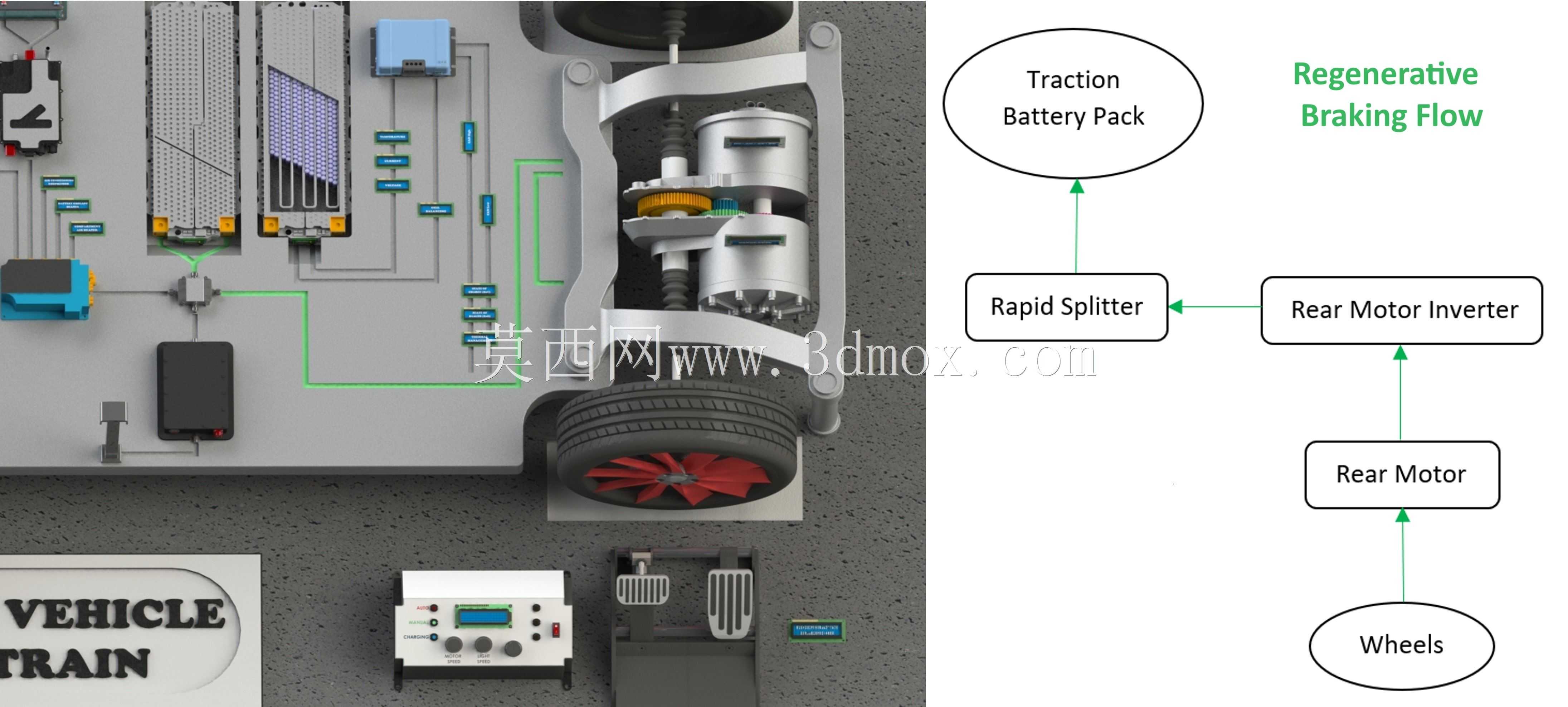

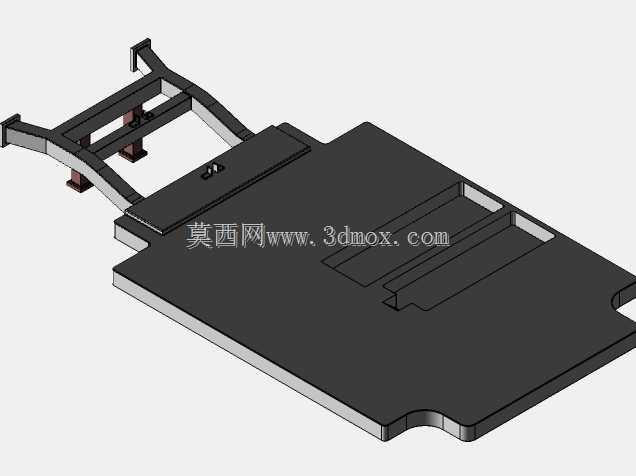

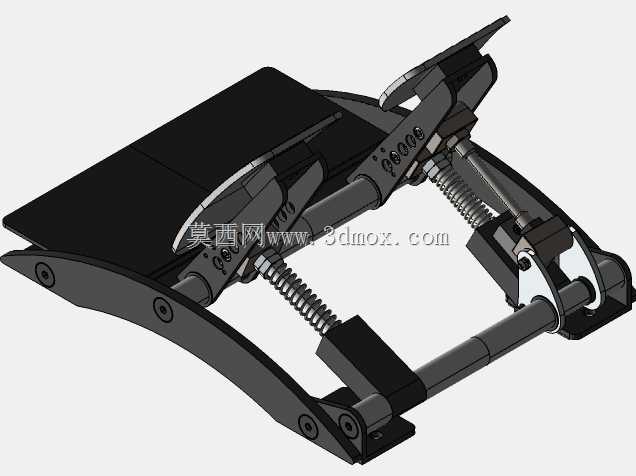

　　再生制动控制单元可以在车辆滑行、制动工况下，将驱动电机切换为发电机模式，把车辆的动能转化为电能回充至动力电池包，整套系统可实现超过60千瓦的制动能量回收功率，能够大幅降低传统摩擦制动器的磨损速度，同时减少城市工况下的能量损耗，提升整车续航里程。充电接口与外置充电装置的对接结构也做了完整还原，交流慢充与直流快充的高压回路均通过车载充电模块进行整流、调压后接入高压电池包，充电过程中电池管理系统会与充电桩实时通讯，动态调整充电电流与电压，匹配电池组的实时状态。在结构设计层面，所有部件的安装点位均参考量产车型的底盘硬点做了对齐，动力总成的安装悬置位置、高压线束的走线路径、冷却管路的连接接口都做了1:1的结构还原，

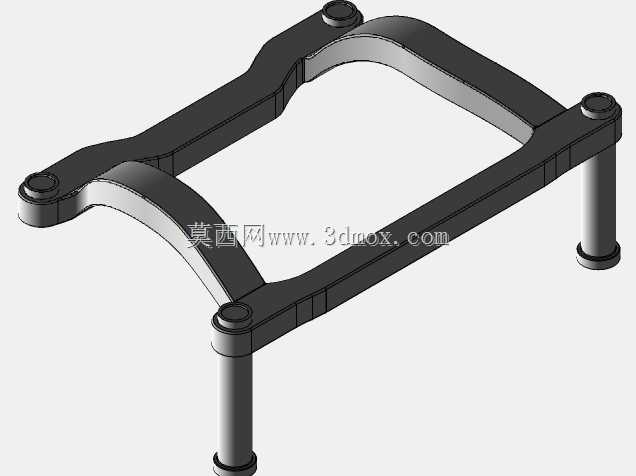

　　建模时充分考虑了各部件的安装边界，前电机与前副车架的安装间隙、后电机与后悬架的避让空间、电池包与车身地板的贴合间隙都符合量产车的工程设计要求，不会出现部件干涉的问题。这套结构没有采用传统燃油车动力总成的集中式布局，而是将高压部件分散布置在底盘的各个空余位置，在有限的车身尺寸内最大化利用了底盘空间，同时兼顾了碰撞安全要求，高压部件均布置在碰撞缓冲区之外的位置，发生正面、侧面碰撞时可以优先通过车身结构吸收碰撞能量，避免高压部件受到挤压破损。对于三维建模从业者而言，这套模型可以参考其分散式系统的排布逻辑，学习复杂机电系统的空间布置方法，掌握高压线束、冷却管路的走向规划思路；对于整车结构设计人员，可通过这套模型对标纯电车型的三电布置硬点，在新车型开发前期快速评估动力系统的布置可行性，减少前期方案验证的迭代次数；对于售后技术培训场景，这套完整的动力总成结构可以清晰展示各部件的安装位置与连接关系，帮助维修技术人员快速理解纯电车型的动力架构，提升故障排查的效率。整套结构的部件拆分逻辑清晰，每个独立的功能部件都做了单独的实体建模，没有出现不同部件合并为一个实体的问题，可直接用于结构拆解演示、虚拟装配培训等场景，各部件的连接关系完全符合实车的装配逻辑，拆解后可清晰看到每个部件的安装固定方式与对接接口形式。
