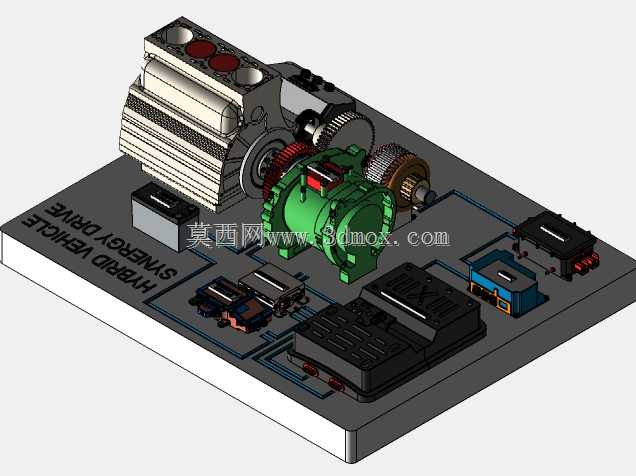

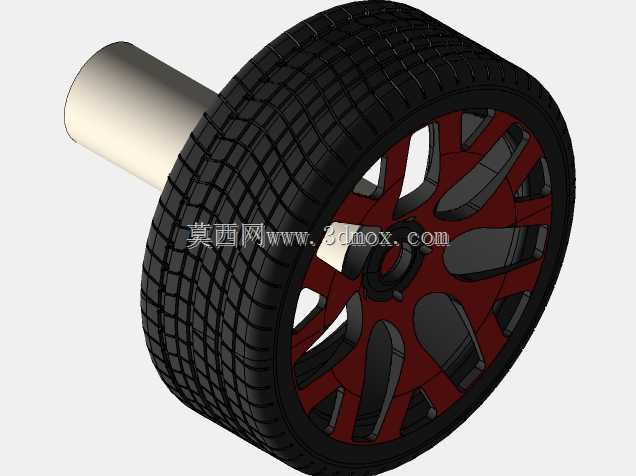

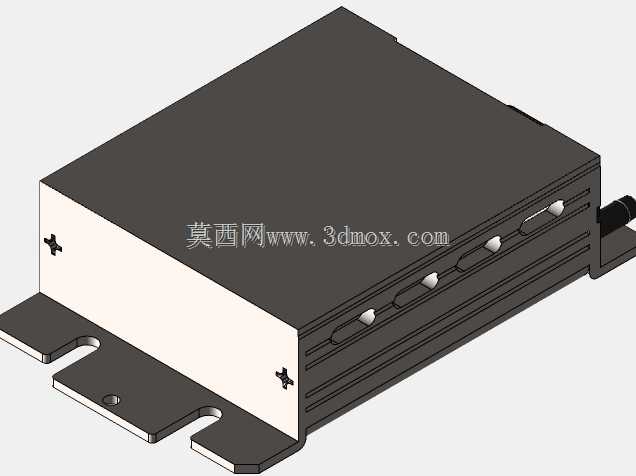

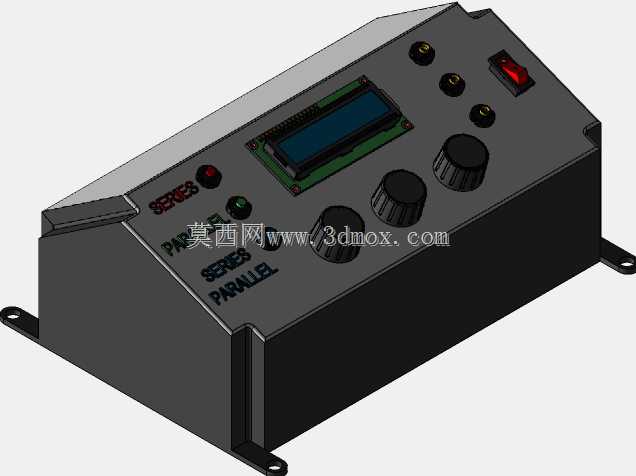

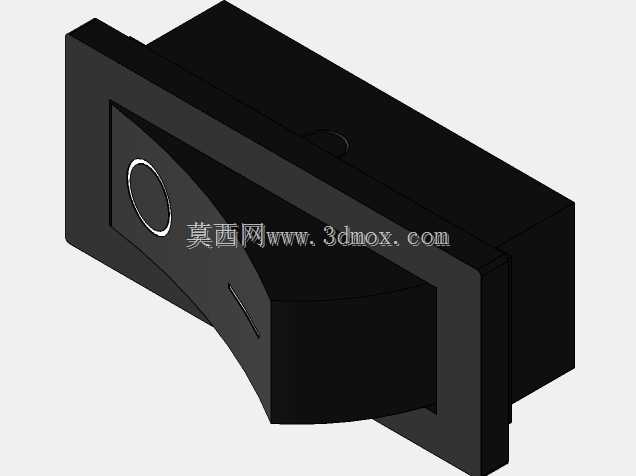

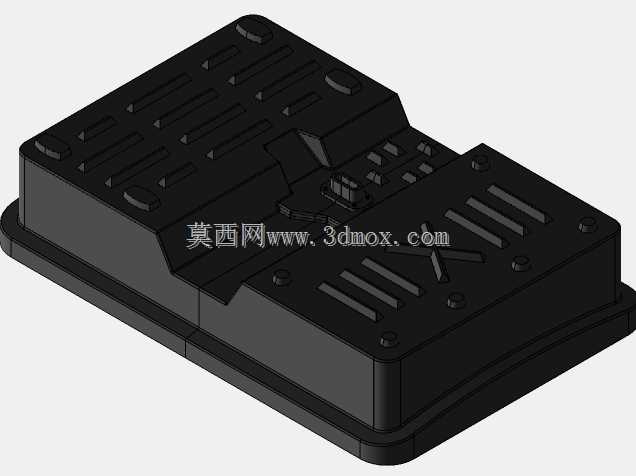

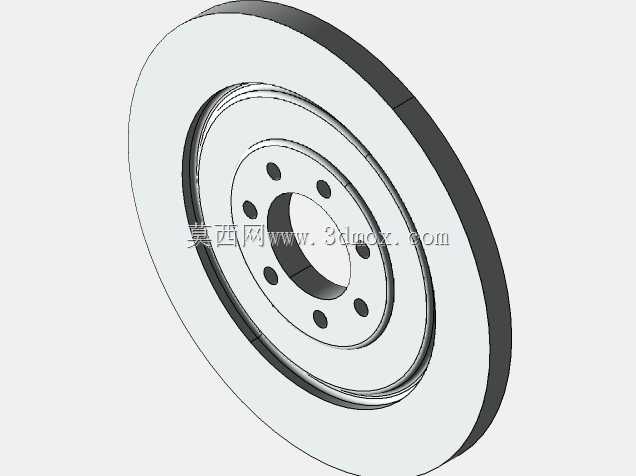

混合动力汽车动力驱动系统结构展示

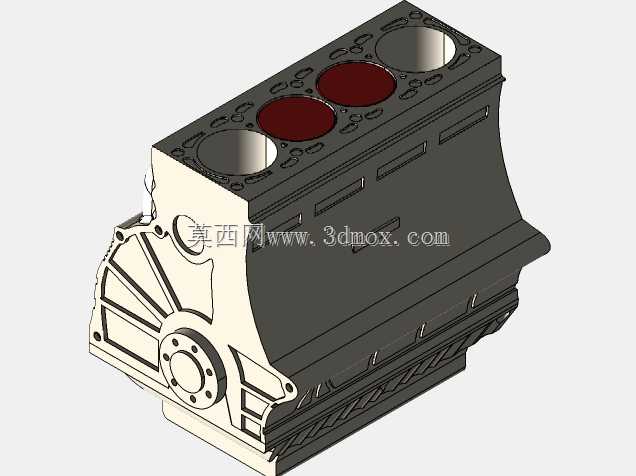

　　这套三维结构完整还原了混动车型动力耦合与输出的全链路机械逻辑，可直接用于高校车辆工程专业的结构原理教学演示，也能作为整车厂前期动力总成布局的参考样例，适配前置前驱、前置四驱等多种主流混动车型的机舱布置校核场景。从实际装车用途来看，该结构覆盖了串并联混动的全部工作模式切换逻辑，既可以在低速巡航工况下切断内燃机与驱动轮的机械连接，仅靠电机输出扭矩满足城区代步的低负荷动力需求，规避内燃机低转速区间的高油耗、高排放问题；也能在高速巡航、急加速等大负荷工况下，让内燃机与驱动电机协同输出扭矩，兼顾高速行驶的燃油经济性与急加速的动力响应表现，同时还支持内燃机直驱模式，减少能量转换环节的损耗。整套结构的设计核心围绕动力流的无冲击切换展开，

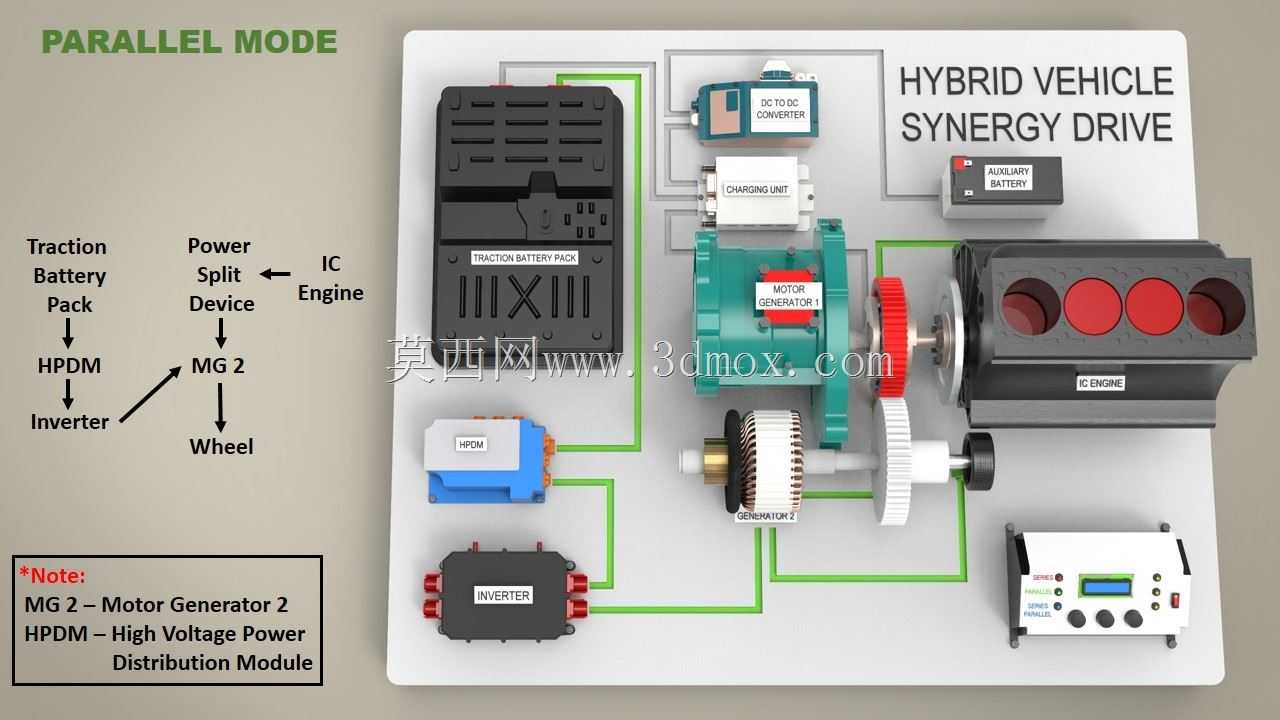

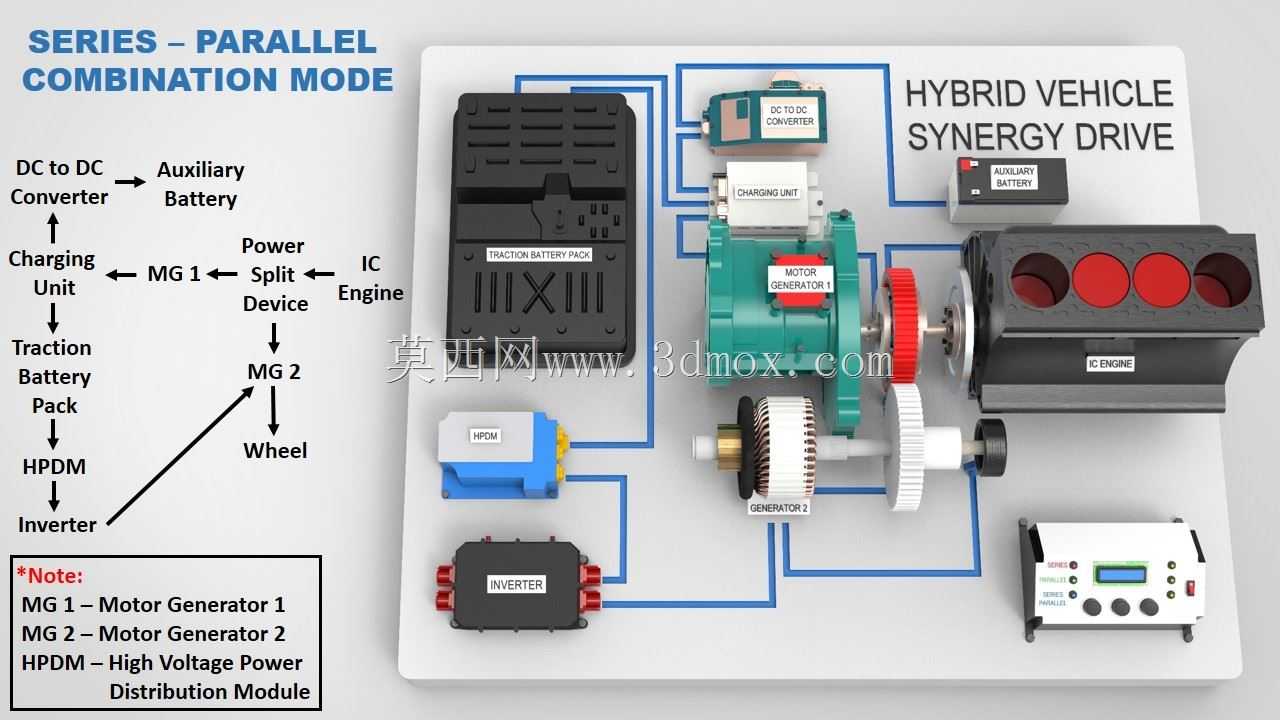

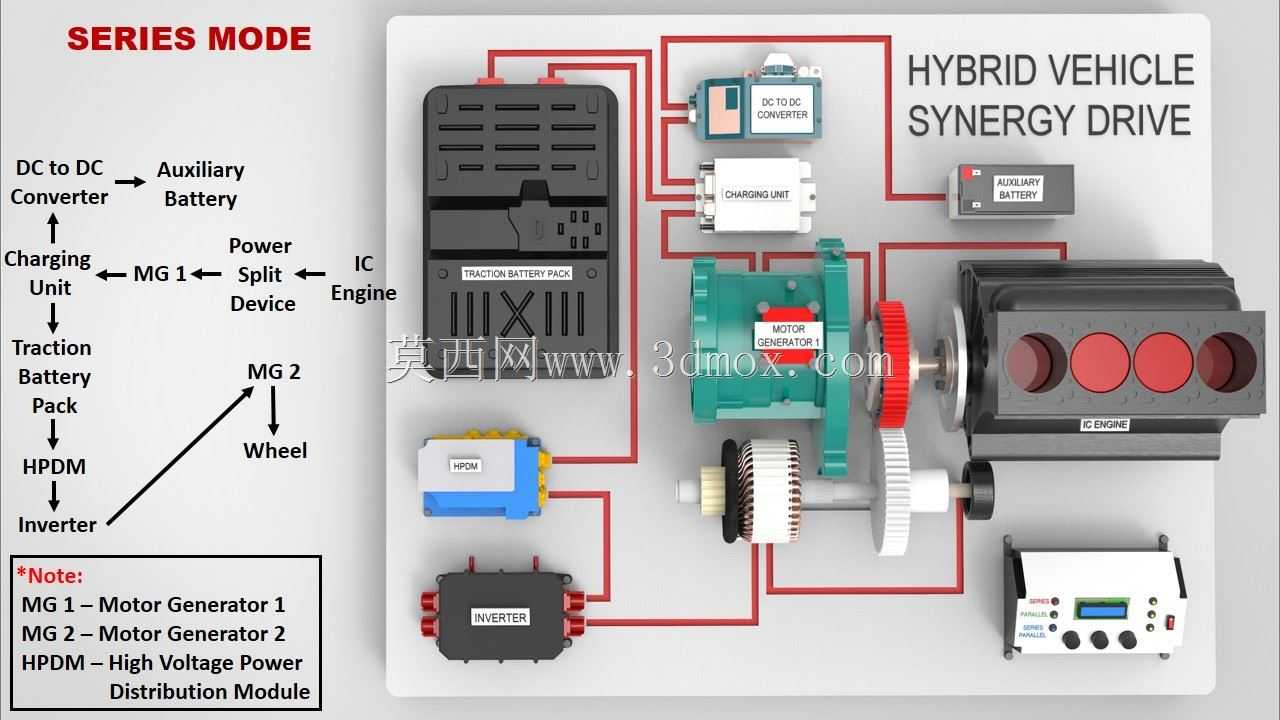

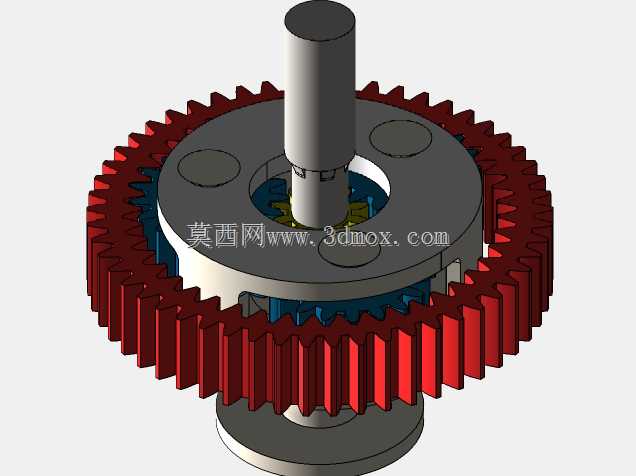

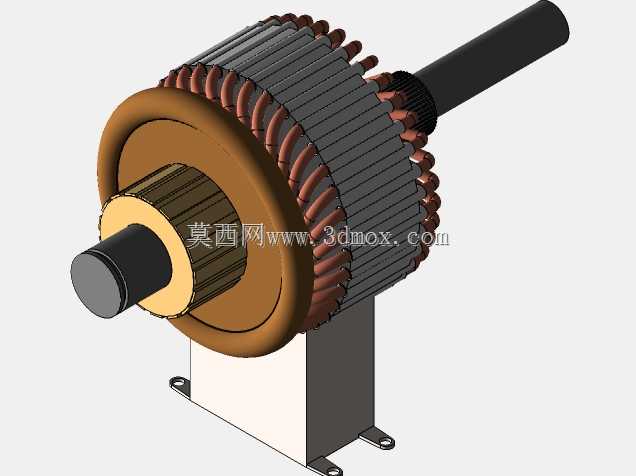

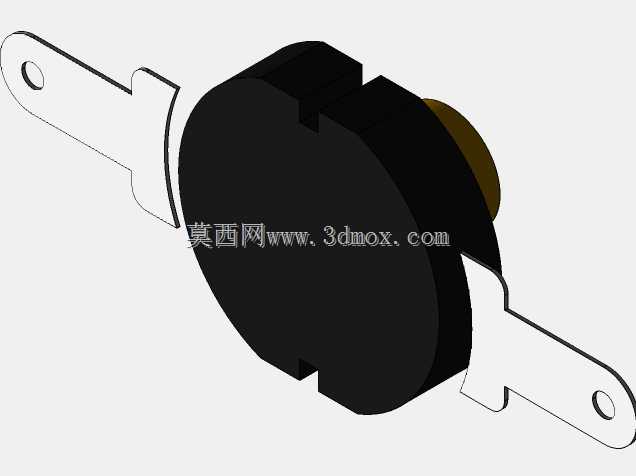

　　在动力耦合端设置了多组湿式离合器与同步器组件，不同模式切换时通过离合器油压的线性调节，实现扭矩交接的平顺过渡，避免模式切换过程中出现动力中断或者传动系冲击，提升驾乘的平顺性。建模过程中对各部件的安装边界做了精准还原，内燃机输出端与ISG电机的连接法兰同轴度公差控制在0.02mm以内，驱动电机的输出轴与主减速器输入轴通过花键直连，减少传动链的长度与功率损耗；整套动力总成的悬置安装点位置完全参照量产混动车型的机舱布局预留，三个悬置点分别布置在内燃机侧、变速箱侧与驱动电机端，形成稳定的三角形支撑结构，可有效过滤动力总成工作过程中的振动传递到车身。结构中对不同动力传递路径做了分色处理，红色路径对应纯电串联驱动模式下的动力流向，

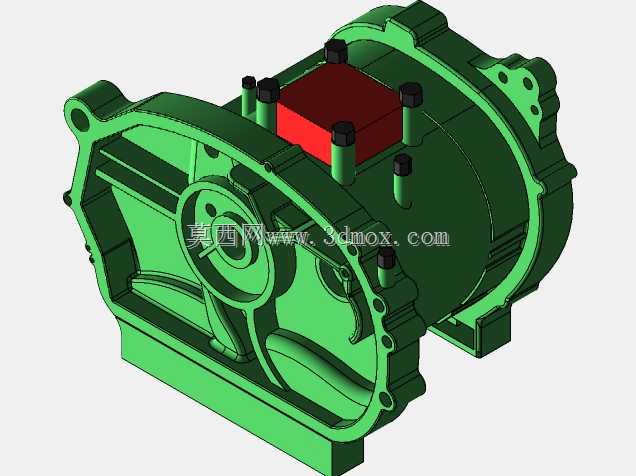

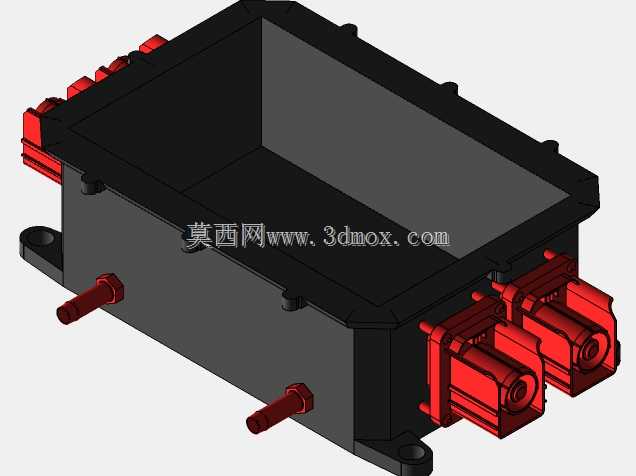

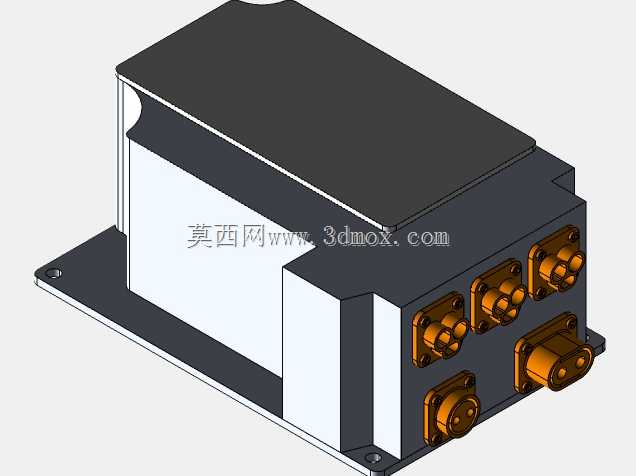

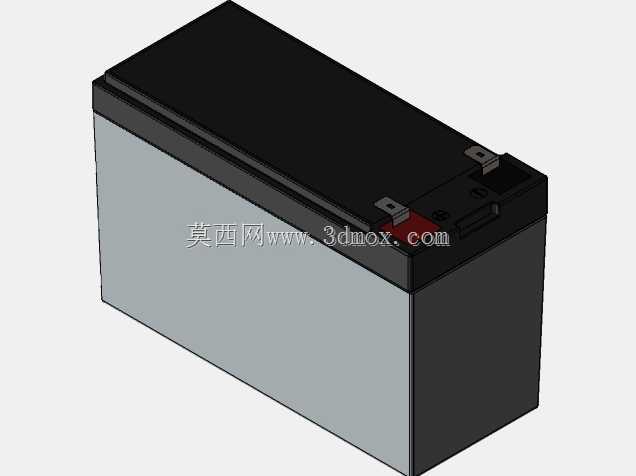

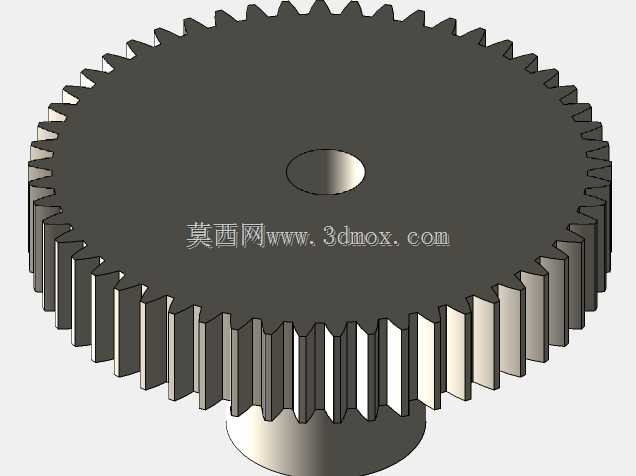

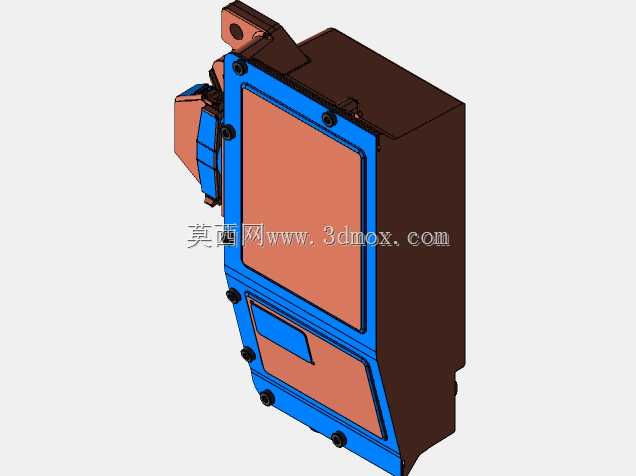

　　此时内燃机仅带动发电机为电池组补能，驱动电机完全接收电池电能输出扭矩驱动车轮；绿色路径对应并联直驱模式，内燃机与驱动电机的扭矩在耦合机构处汇合后共同输出到主减速器；蓝色路径对应混联模式，此时系统会根据实时负荷动态调整内燃机与电机的扭矩分配比例，在保证动力输出的前提下将内燃机工况点始终维持在最低燃油消耗区间。建模时充分考虑了传动部件的润滑需求，在耦合机构壳体内部预留了润滑油道与喷油孔位置，高速旋转的齿轮组件可通过飞溅润滑结合压力润滑的方式，保证各啮合齿面、轴承位置的润滑充分，避免高负荷工况下出现部件烧蚀。整套结构的外围附件安装接口也做了完整还原，包括发电机的冷却管路接口、驱动电机的高压线束固定位、离合器执行机构的安装支座等细节，

　　可直接用于动力总成周边附件的布置干涉检查，帮助设计人员在项目前期就排查出线束、管路与运动部件的干涉风险，减少后期样车试制阶段的设计变更次数。针对混动系统常见的制动能量回收场景，该结构也预留了扭矩反向传递的路径，车辆减速时驱动轮的反向扭矩可通过主减速器、耦合机构直接传递到驱动电机，让电机工作在发电状态将动能转化为电能储存到电池组中，提升整车的能量利用效率，整套传动路径的反向传动效率可达到92%以上，能最大化回收制动过程中的冗余能量。
