小型液压弯管机三维结构设计

　　这套弯管机结构方案面向现场管材弯曲作业，核心思路是把液压推力转化为可控的弯曲力矩，同时兼顾一机两用——在不换装弯管模具时，主机架与液压顶升单元可直接作为千斤顶承担重物顶升、设备就位、钢结构校正等任务，这种复用设计在小型维修车间、管道安装工地和非标装配现场具有很高的实用价值。

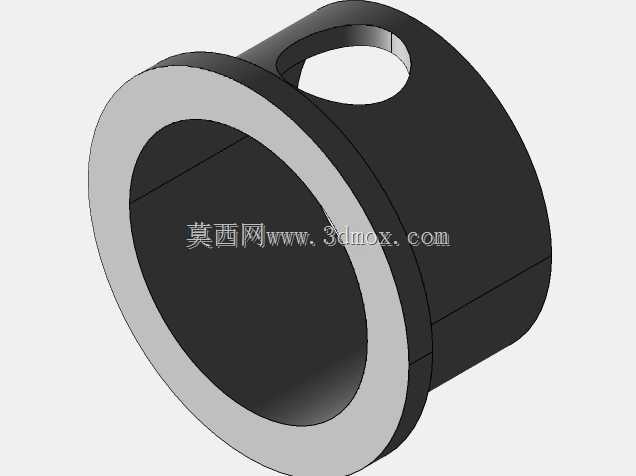

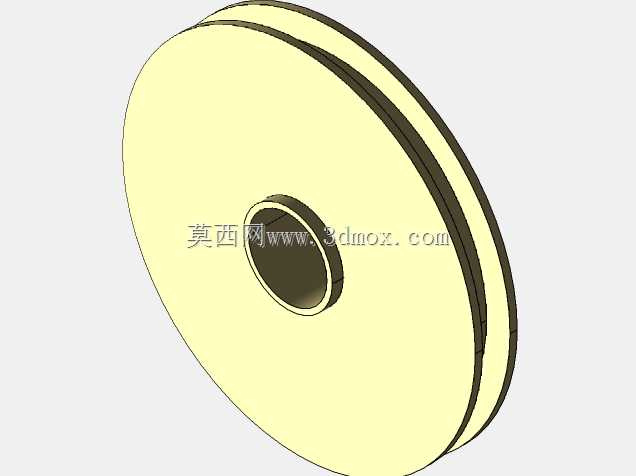

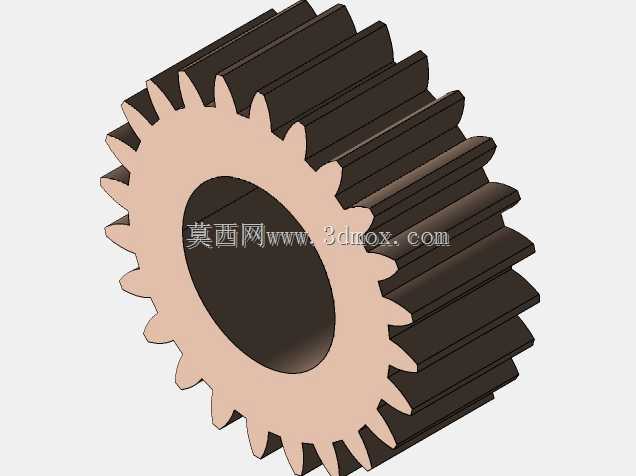

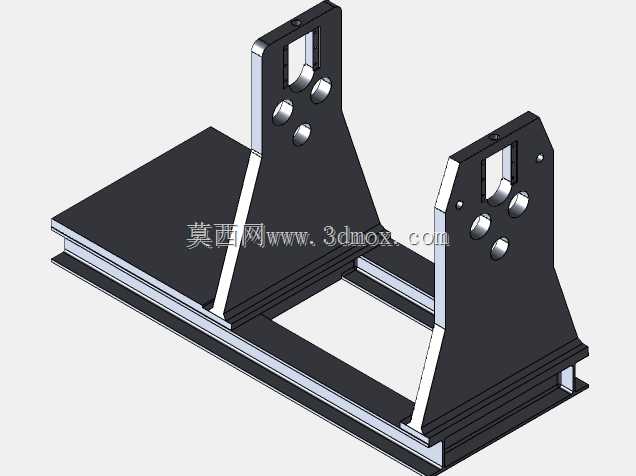

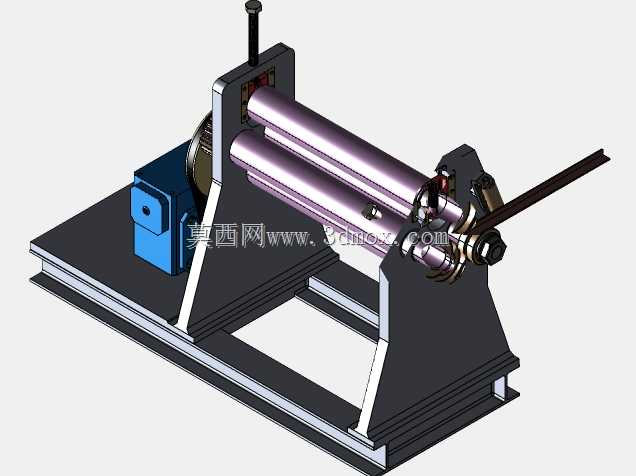

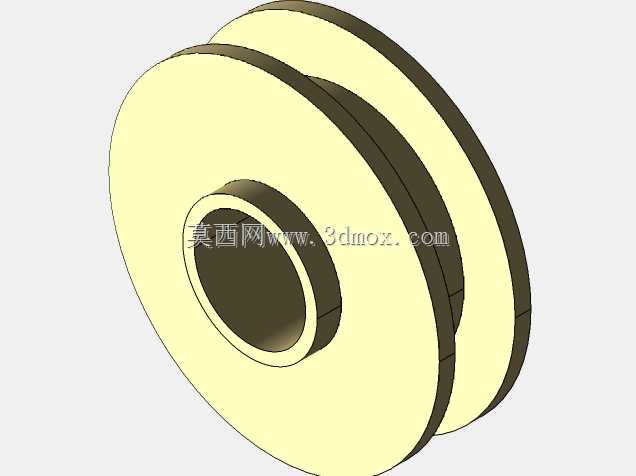

　　从功能逻辑上看，设备工作时管材被定位在两端支撑滚轮与中部弯曲模具之间，液压油缸沿机架导轨方向推进，迫使管材绕模具型面发生塑性变形。弯曲半径由模具轮槽直径决定，槽型截面按常用圆管外径加工，避免管材在弯曲过程中出现截面椭圆超差、内壁起皱等缺陷。机架主体采用焊接箱型梁结构，受力路径清晰：油缸反力通过后端挡板传递到两侧立板，再经底部连接梁闭合，整体刚性足以承受小口径钢管、铁管反复弯曲时的峰值载荷。

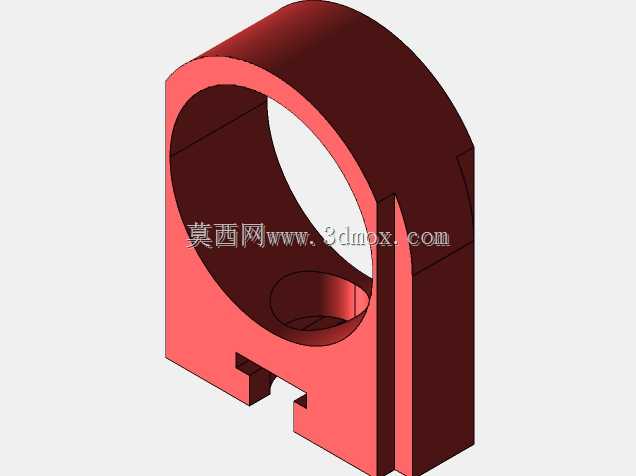

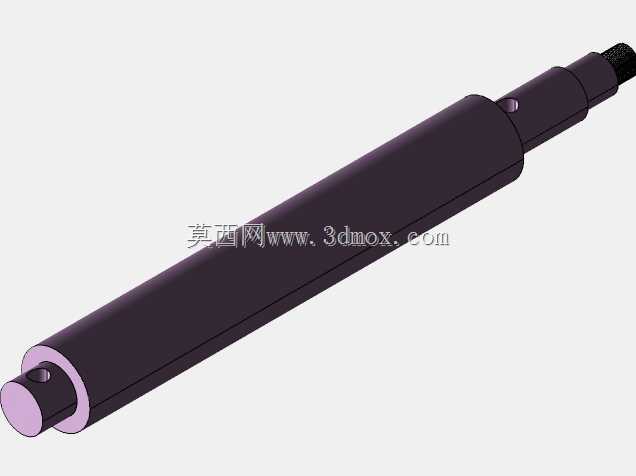

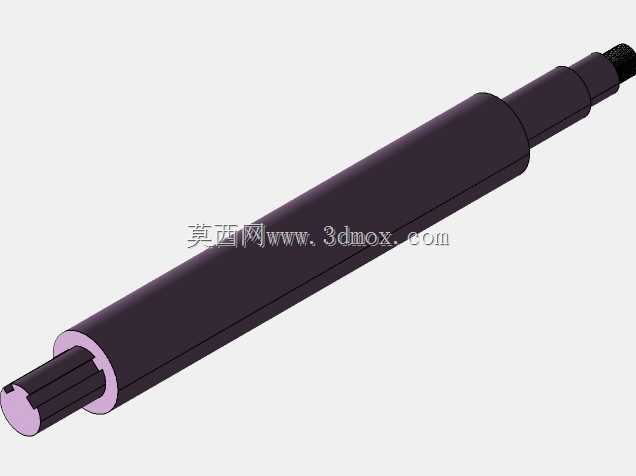

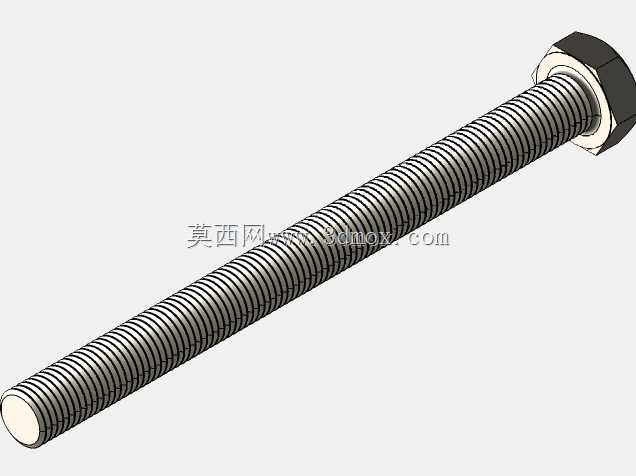

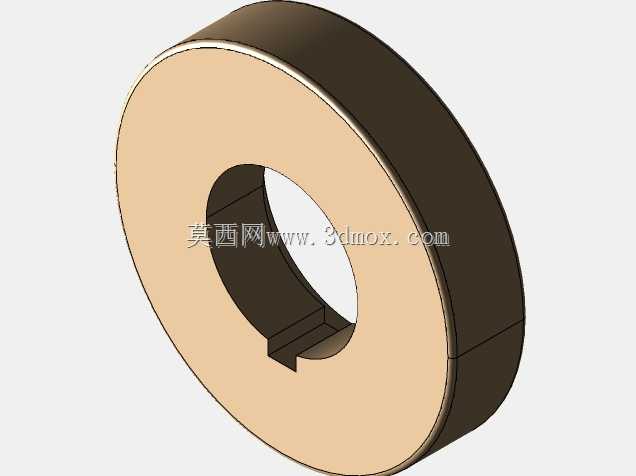

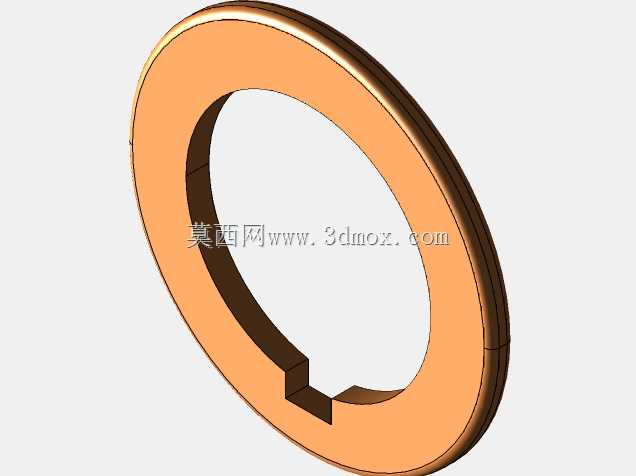

　　结构设计上重点处理了几处工程细节。其一是弯曲支点的可调性，两侧支撑轴的孔位按不同管径和弯曲半径预留多组安装位置，换管时只需调整支撑轮间距即可改变力臂，控制弯曲段的受力分布；其二是油缸与推板的连接采用浮动接头形式，补偿装配过程中微小的同轴度误差，避免活塞杆承受径向弯矩导致密封件早期磨损；其三是模具轮槽表面做圆角过渡，防止硬接触划伤管材外表面，这对后续需要焊接、喷涂的管路件尤为重要。

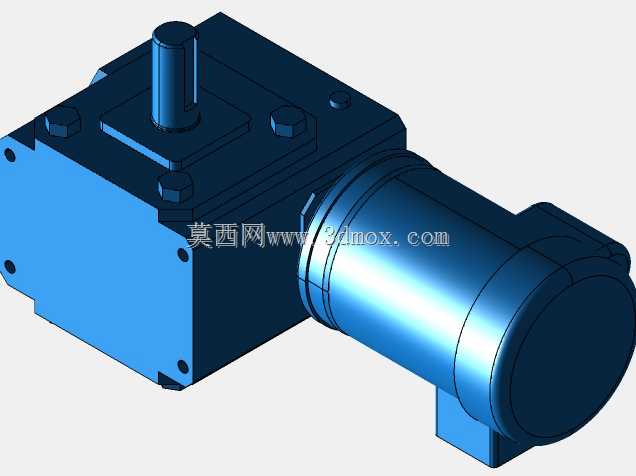

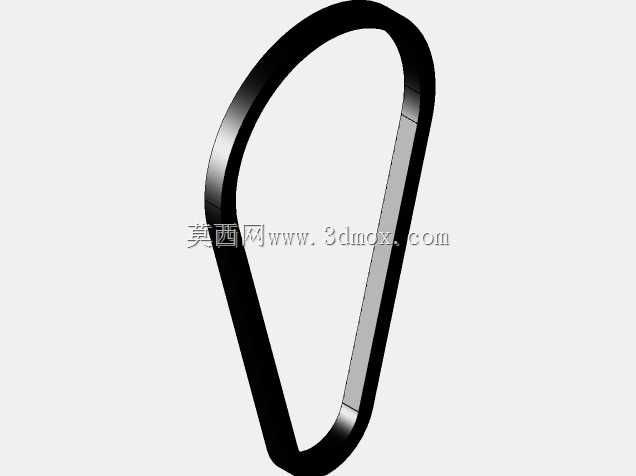

　　安装边界方面，整机为落地式布置，底部框架预留地脚螺栓孔，可固定在混凝土地面或重型工作台上，作业时需在油缸行程方向留出操作空间，侧面留出管材送进与取件空间。设备高度按人工上下料习惯设计，弯曲工位处于操作者腰部附近，长管进料端可配套简易托架支撑，防止管材自重造成预弯。液压动力单元与主机集成布置，管路沿机架内侧走线，既减少外部磕碰，也便于日常检查接头渗漏。

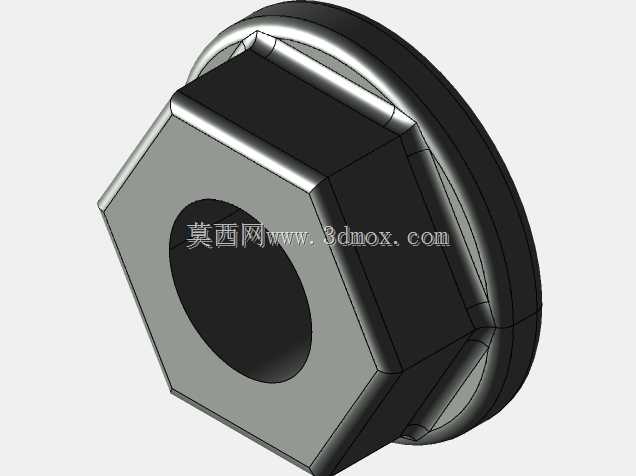

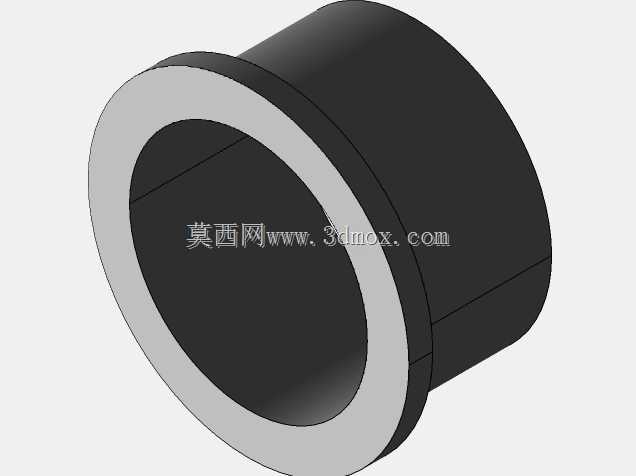

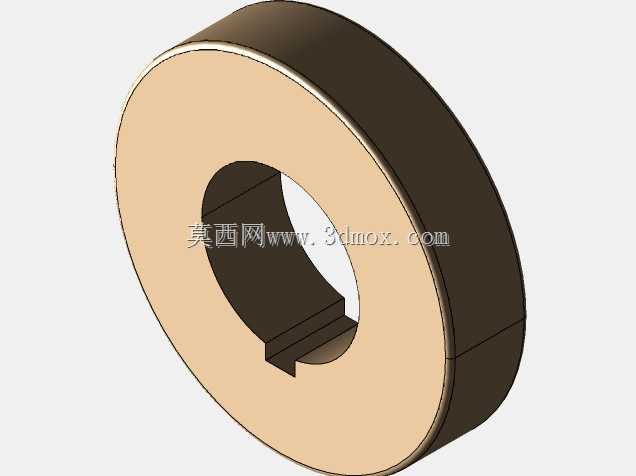

　　在三维建模过程中，机架焊缝、销轴配合、模具槽型与油缸行程均按实际装配关系搭建，运动部件保留了合理间隙，能够直观模拟推进弯曲的全过程。对于结构设计者而言，该方案可作为小型管材加工工装的参考基础，在此之上扩展更换模具、增加角度限位或接长送料架，即可覆盖更多规格管道的预制加工需求。
