多自由度可拼装桌面级机械臂结构

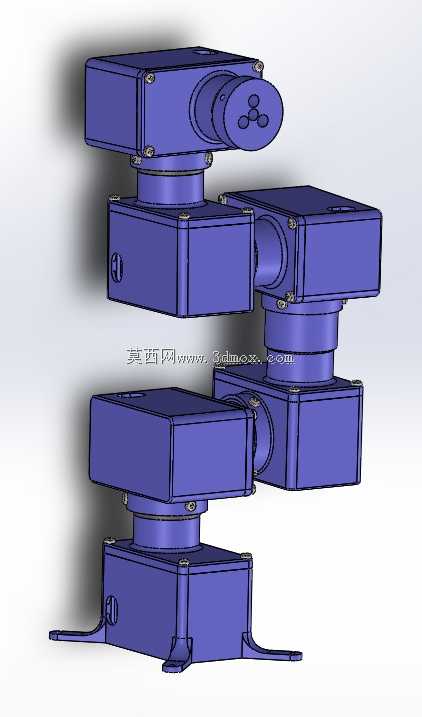

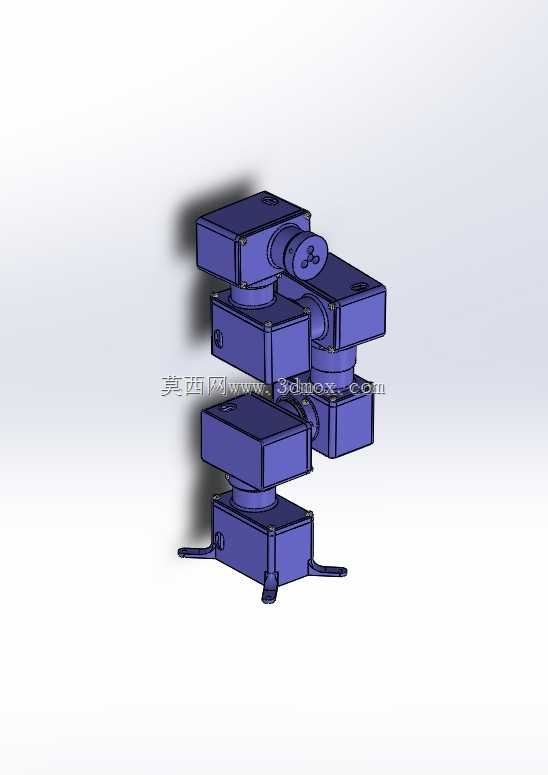

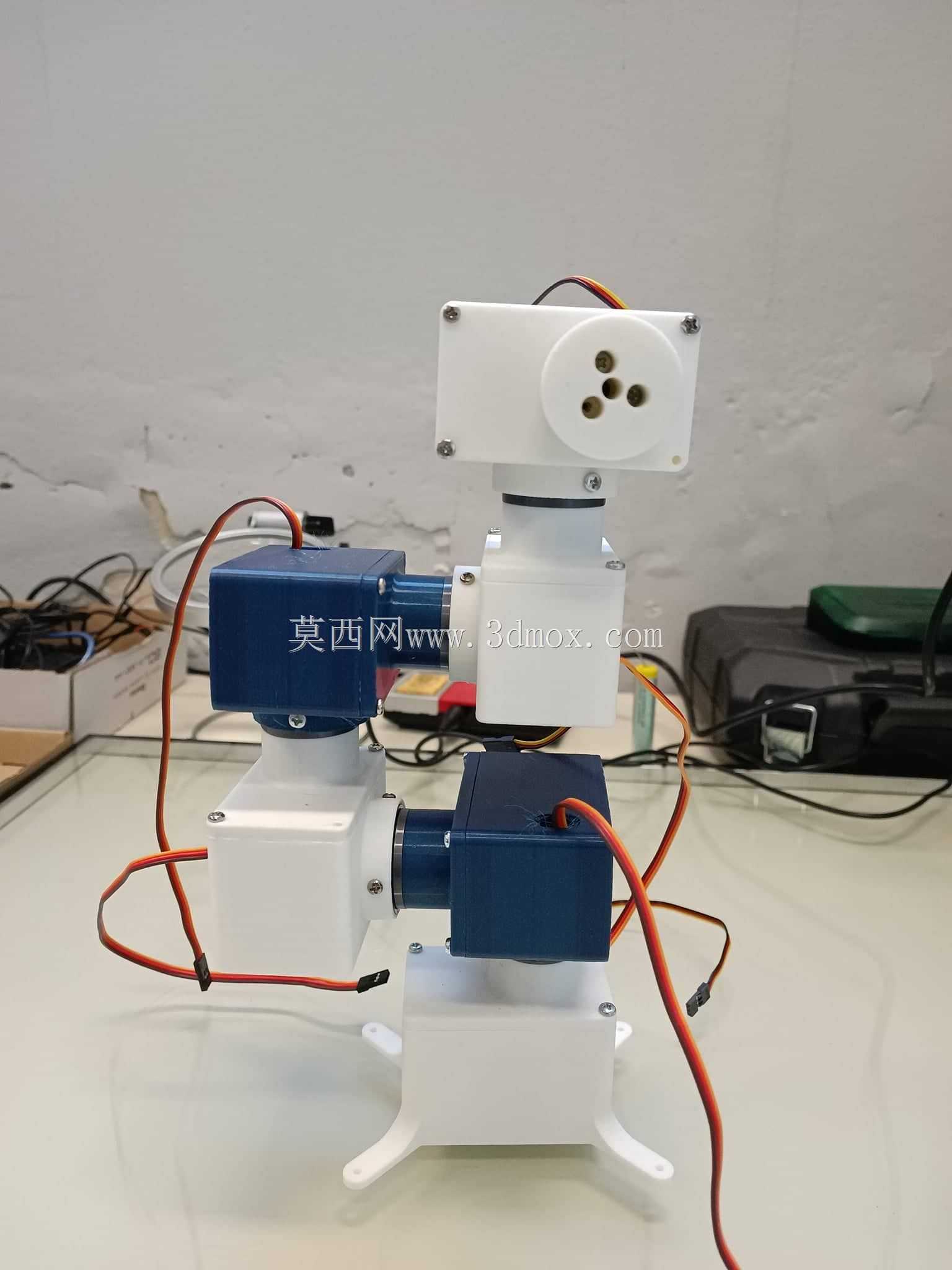

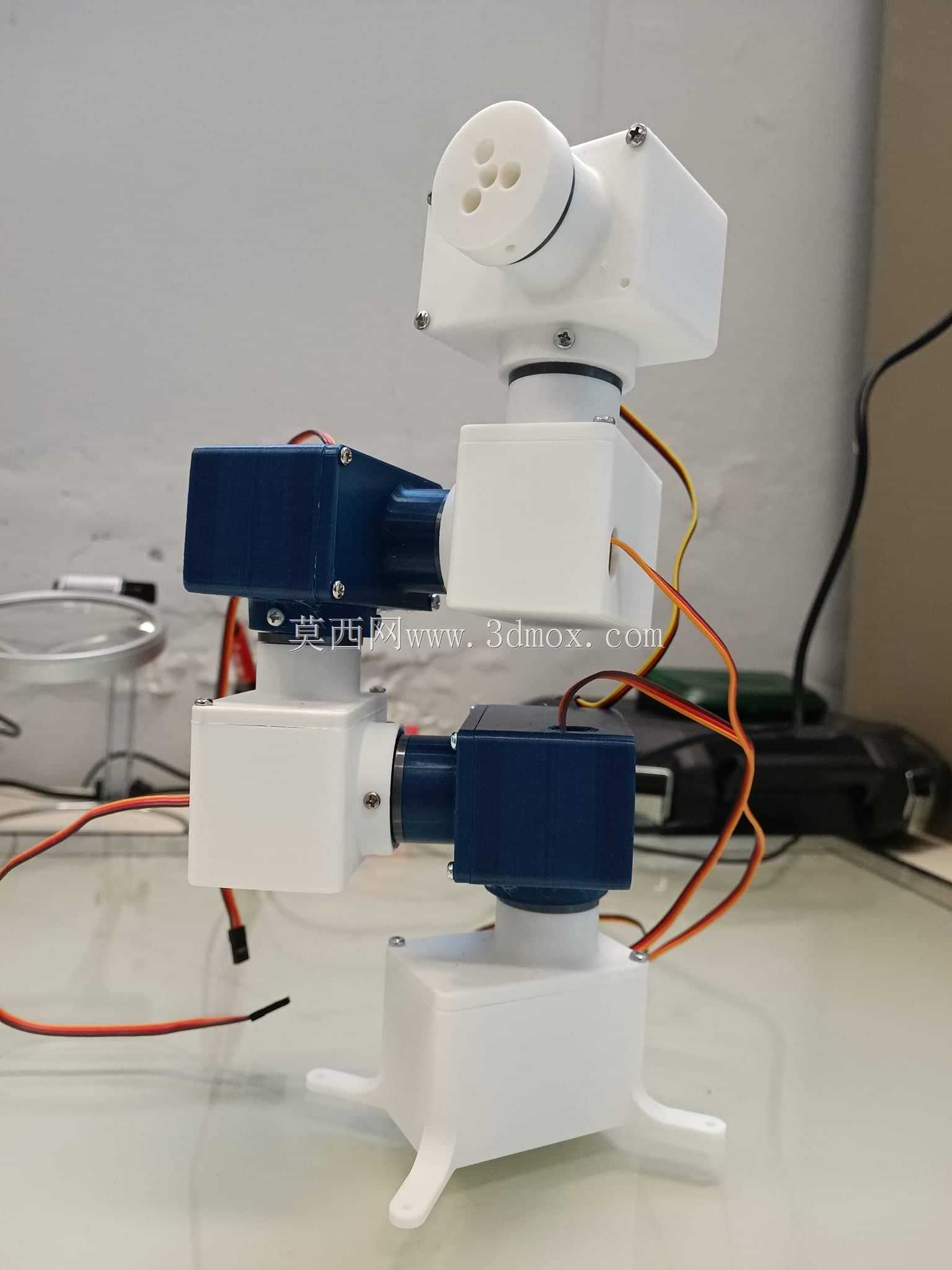

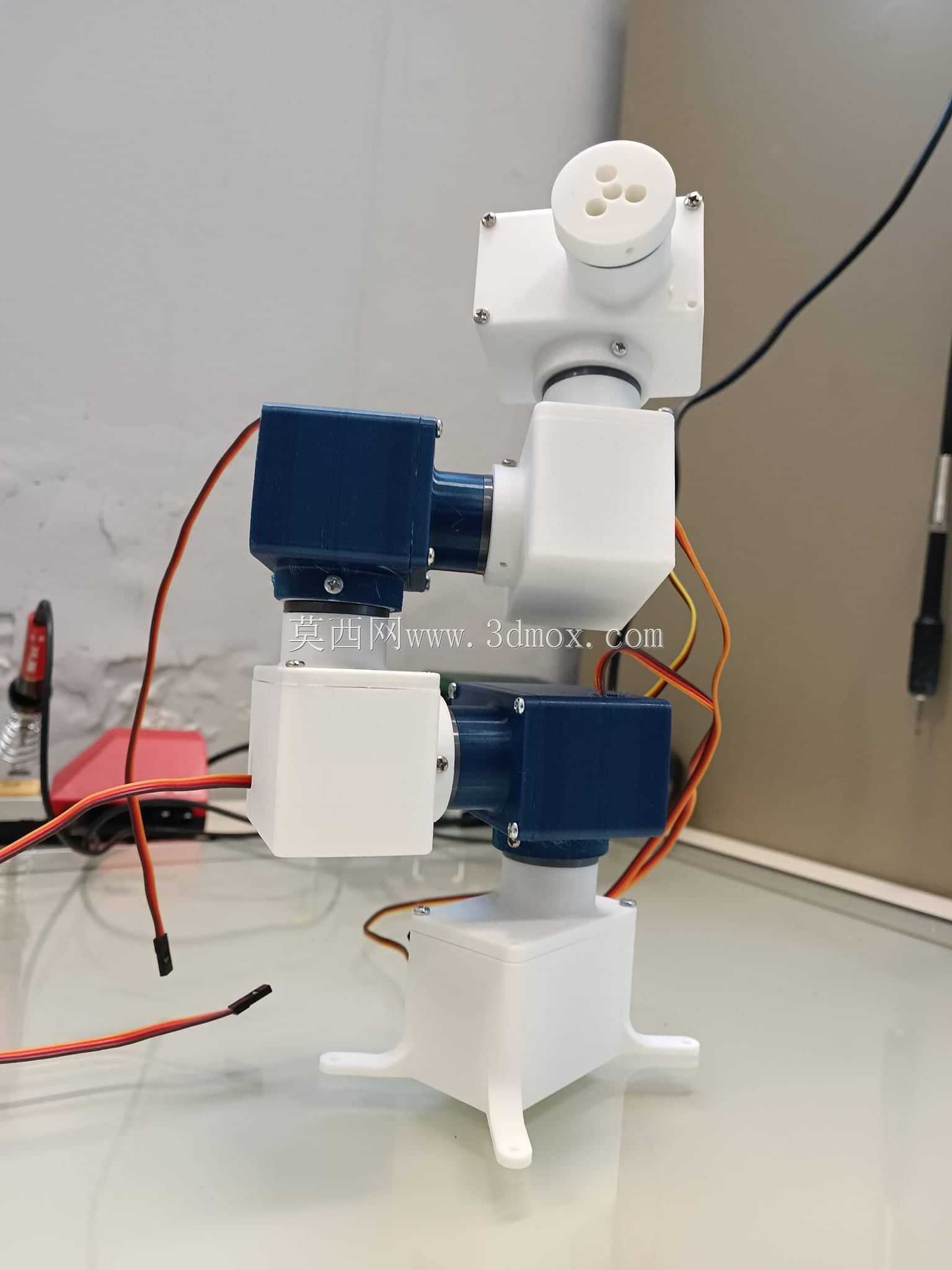

　　这款多关节机械臂的结构设计，核心瞄准桌面级轻载作业场景，覆盖教学实训、创客开发、小型工位上下料、视觉分拣实验等多个实际使用场景，没有追求工业级重载设备的冗余性能，所有结构设计都围绕低成本易制作、易拼装的核心需求展开，普通用户通过3D打印即可完成全部结构件的制作，不需要依赖复杂的机加工工序。从实际使用角度出发，该机械臂支持1-6个自由度的灵活拼装配置，用户可以根据自身的作业需求选择关节数量，不需要一次性组装全部自由度，比如做简单的二维平面搬运作业时，仅需组装2-3个关节即可满足使用需求，做三维空间内的复杂轨迹作业时，再补充腕部旋转、俯仰关节即可，这种模块化的关节设计思路，大幅降低了不同场景下的使用门槛，也减少了不必要的零件制作成本。

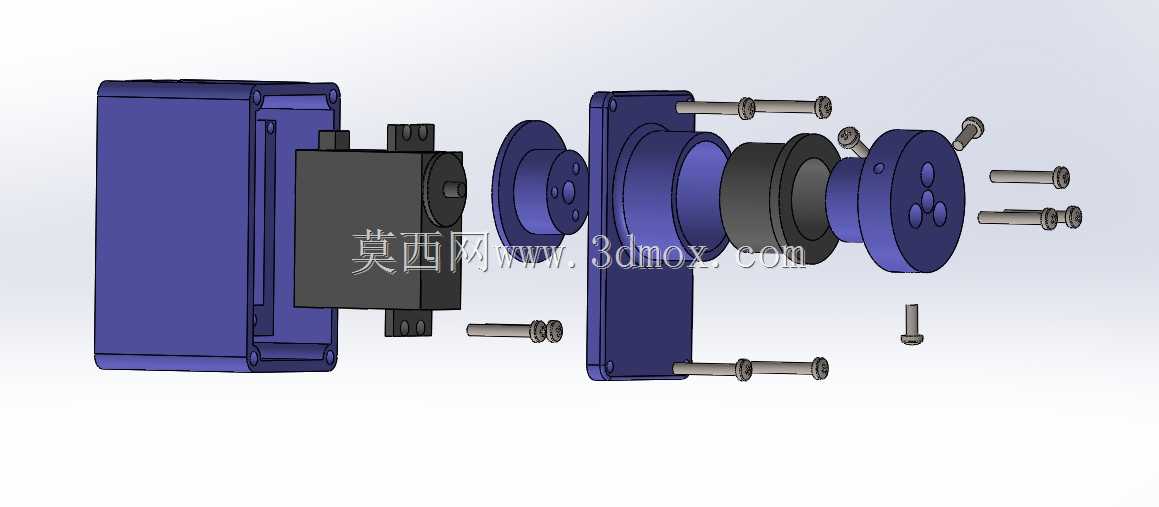

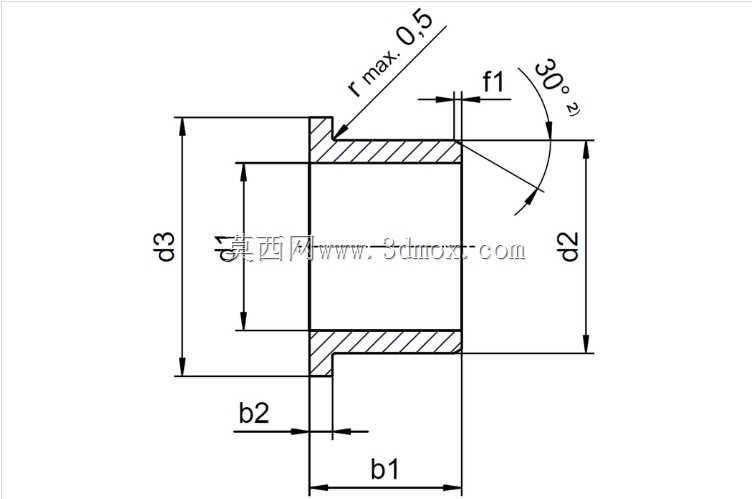

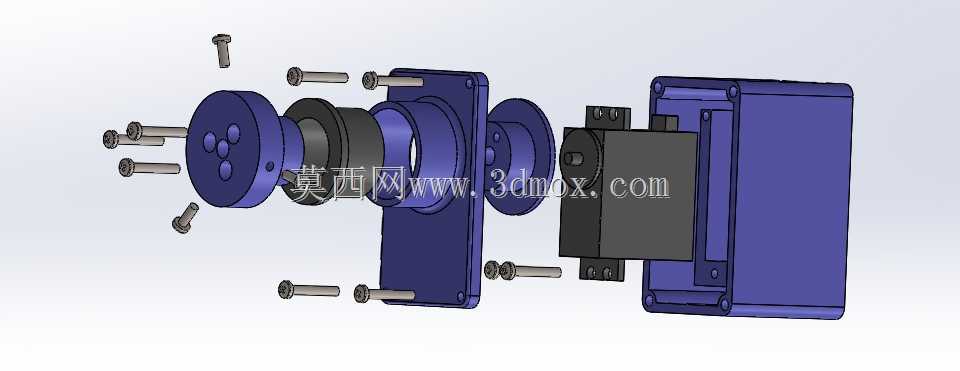

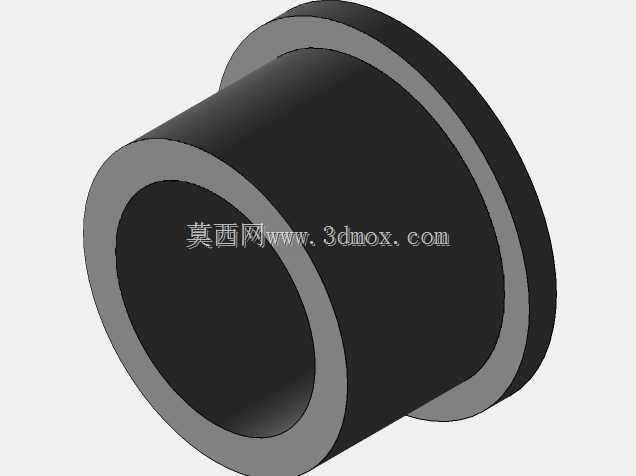

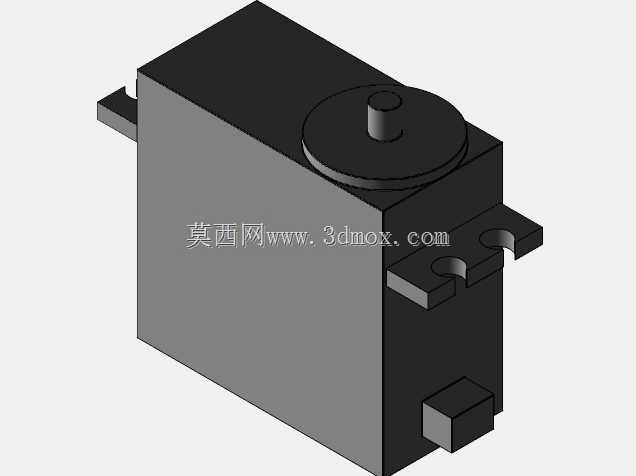

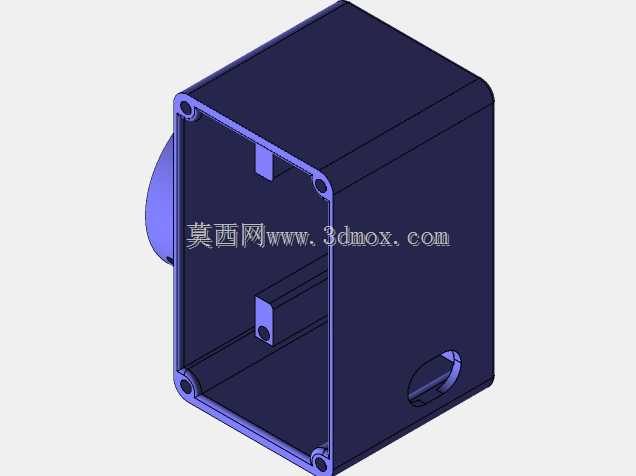

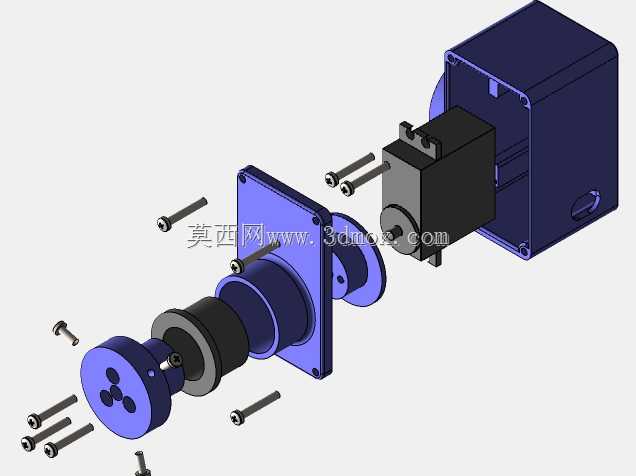

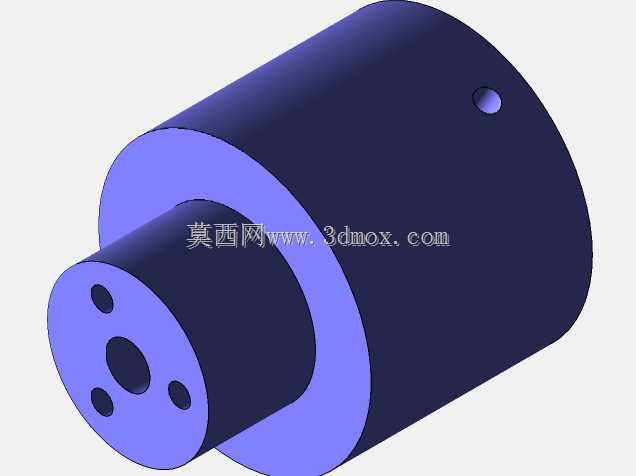

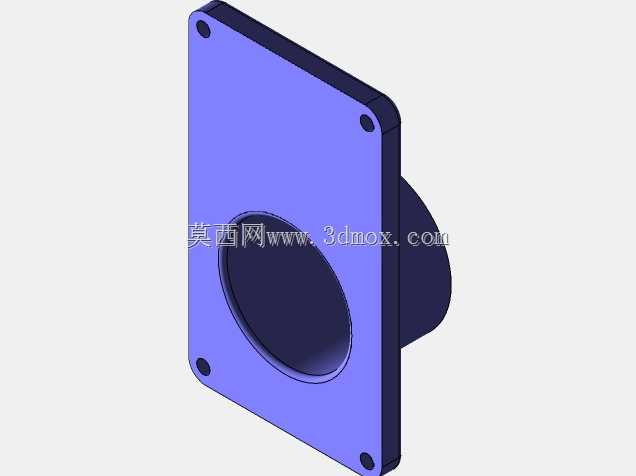

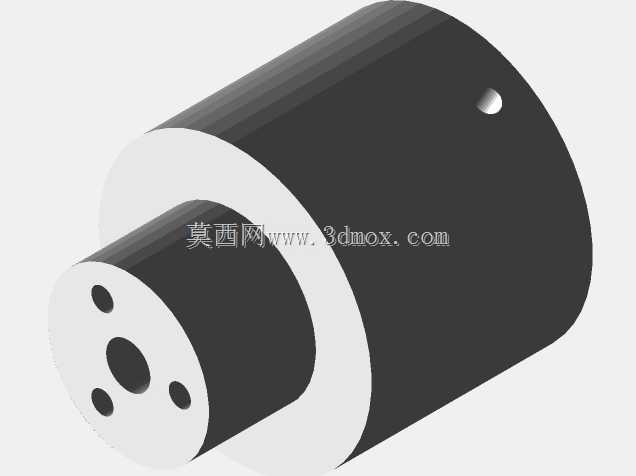

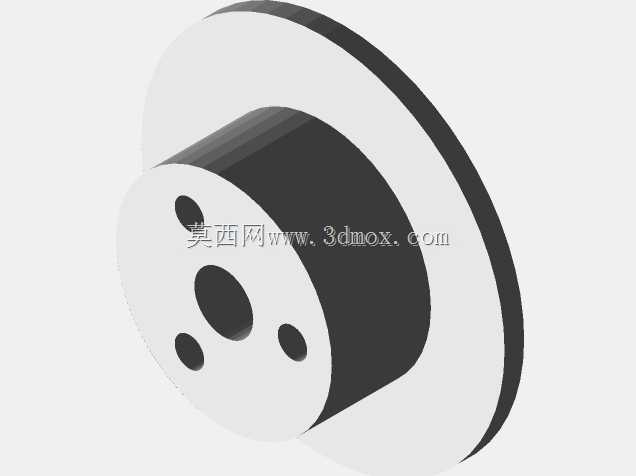

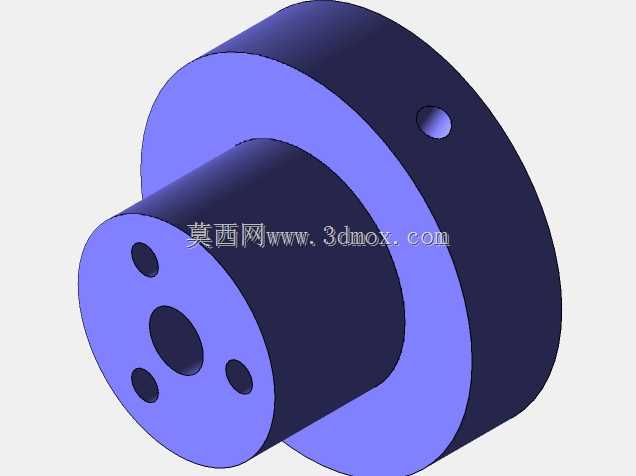

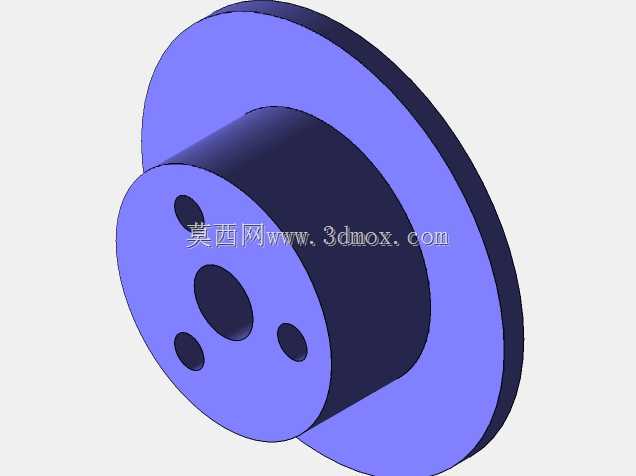

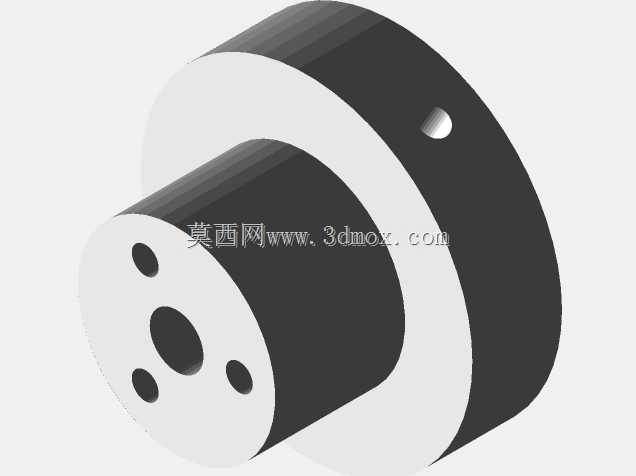

　　关节驱动部分全部采用市面通用的金属齿轮标准伺服电机，不需要定制特殊规格的驱动部件，用户可以直接采购常规型号的舵机完成装配，装配过程中不需要额外加工电机安装位，每个关节的结构件都预留了标准舵机的安装槽位，只需要将轴承座预装到结构件内，再把轴承内圈压合到电机输出轴上即可完成单关节的组装，全程不需要使用铜质嵌件，仅用常规20毫米规格的木螺钉就能完成所有结构件的紧固连接，大幅降低了装配的工具要求，普通用户仅需一把十字螺丝刀就能完成整机组装。关节转动部分全部采用标准滑动轴承作为转动支撑，轴承的选型完全匹配通用易格斯轴承的尺寸规格，对应轴承的关键安装尺寸分别为d1=21.5、d2=28.5、d3=34、b1=17、b2=3，

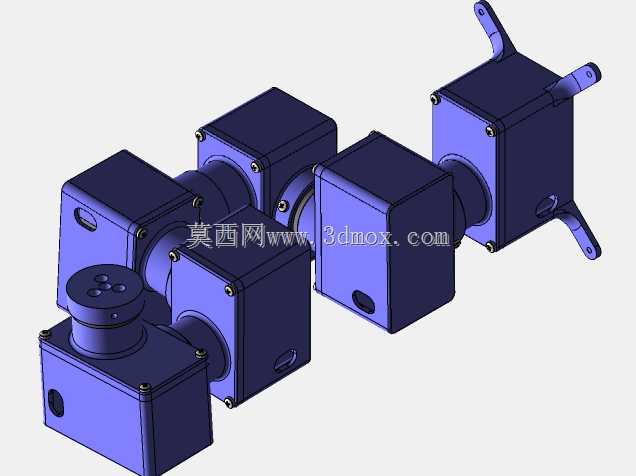

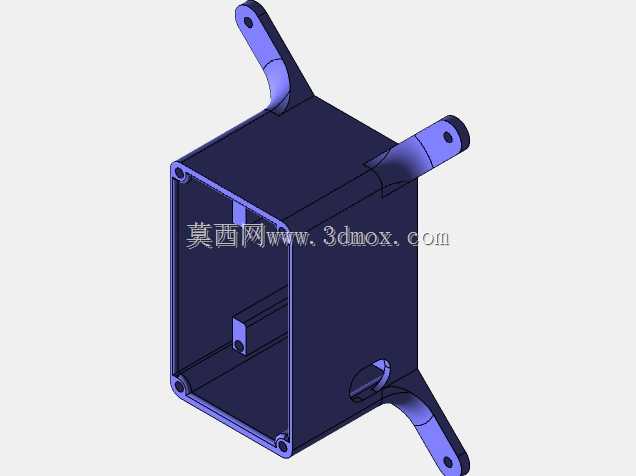

　　所有安装位的尺寸公差都按照3D打印件的成型特性做了适配，不需要二次打磨修配就能完成轴承的压装，既保证了关节转动的顺滑度，也避免了打印件公差过大导致的关节旷量问题。底座部分采用三脚支撑结构，三个支撑脚向外延伸形成稳定的支撑三角形，不需要额外固定在工作台面上就能保证常规作业下的设备稳定性，当需要搭载末端执行器做较大负载作业时，底座预留了螺丝安装孔，可以直接通过螺丝将整机固定在工作台或者铝型材机架上，安装边界灵活，既可以独立放置在桌面使用，也可以集成到小型自动化流水线的工位上作为执行单元使用。从结构尺寸来看，整机组装完成后整体高度不超过300毫米，臂展范围覆盖半径280毫米以内的球形作业空间，末端负载能力可以达到500克，完全满足桌面级轻载作业的负载需求，比如小型电子元器件的分拣、教学演示中的轨迹模拟、创客项目中的动作执行等场景都能适配。关节之间的连接采用快插式的结构设计，不同关节之间的连接接口尺寸统一，用户可以根据需求调整臂段的长度，更换不同长度的臂段结构件就能改变整机的作业半径，不需要重新设计关节的连接结构，这种统一接口的设计也方便后续的维护更换，单个关节损坏后只需要更换对应关节的结构件和电机即可，不需要拆解整台设备。末端法兰部分预留了标准的安装孔位，可以适配夹爪、吸盘、画笔、小型探针等多种不同的末端执行器，用户可以根据自己的作业需求更换对应的末端工具，不需要修改腕部关节的结构，拓展性足够覆盖大部分桌面级的轻载作业需求。

　　走线部分全部采用结构件内部预留的走线槽设计，所有连接电机的导线都可以从关节内部的空腔穿过，不会出现导线外露干扰关节转动的问题，也避免了设备运动过程中导线被拉扯损坏的风险，整机外观整洁，运动过程中没有多余的线束拖拽，运动轨迹不会受到线束的干扰。在实际的教学场景中，这款机械臂可以作为机械原理、伺服控制、机器人学等课程的实操载体，学生可以自己打印零件完成组装，直观理解多关节机器人的运动学原理，也可以在这个结构基础上自行添加传感器、控制器，开发自己的控制程序；在小型生产工位上，这款机械臂可以完成轻型零件的工位转移、简单的涂胶点胶作业、重复性的上下料动作，替代人工完成简单的重复劳动，成本仅为工业级小型机械臂的十分之一不到；在创客开发场景中，用户可以基于这个基础结构进行二次修改，添加视觉模块、力反馈模块，开发更多定制化的功能，不需要从零开始设计机械臂的基础关节结构，大幅缩短项目的开发周期。
