多自由度可拼装桌面级小型机械臂结构

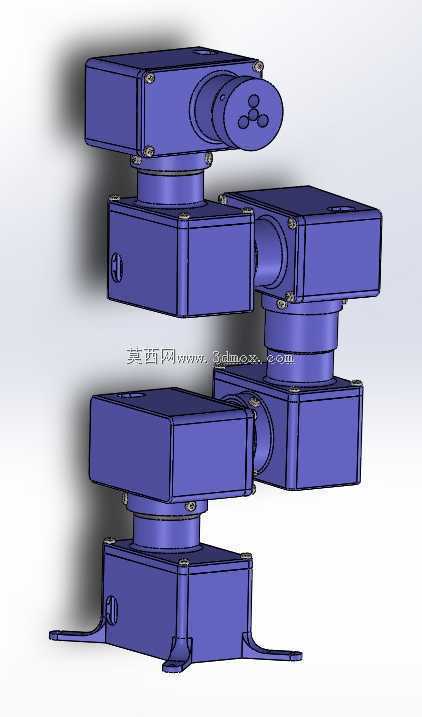

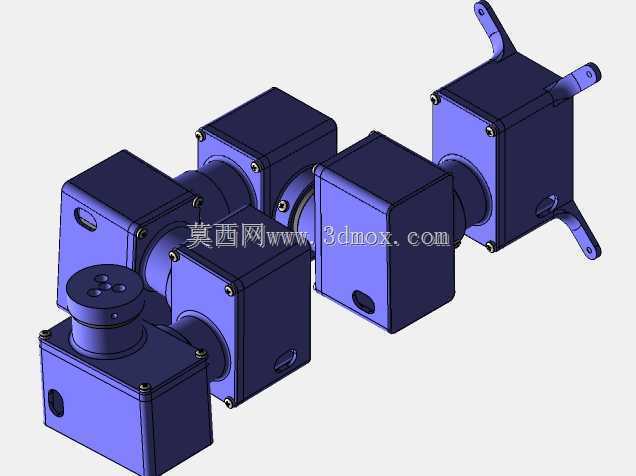

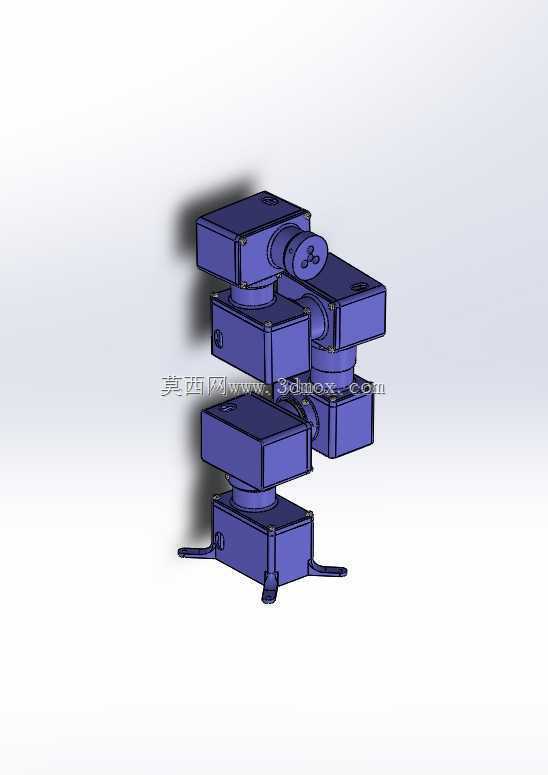

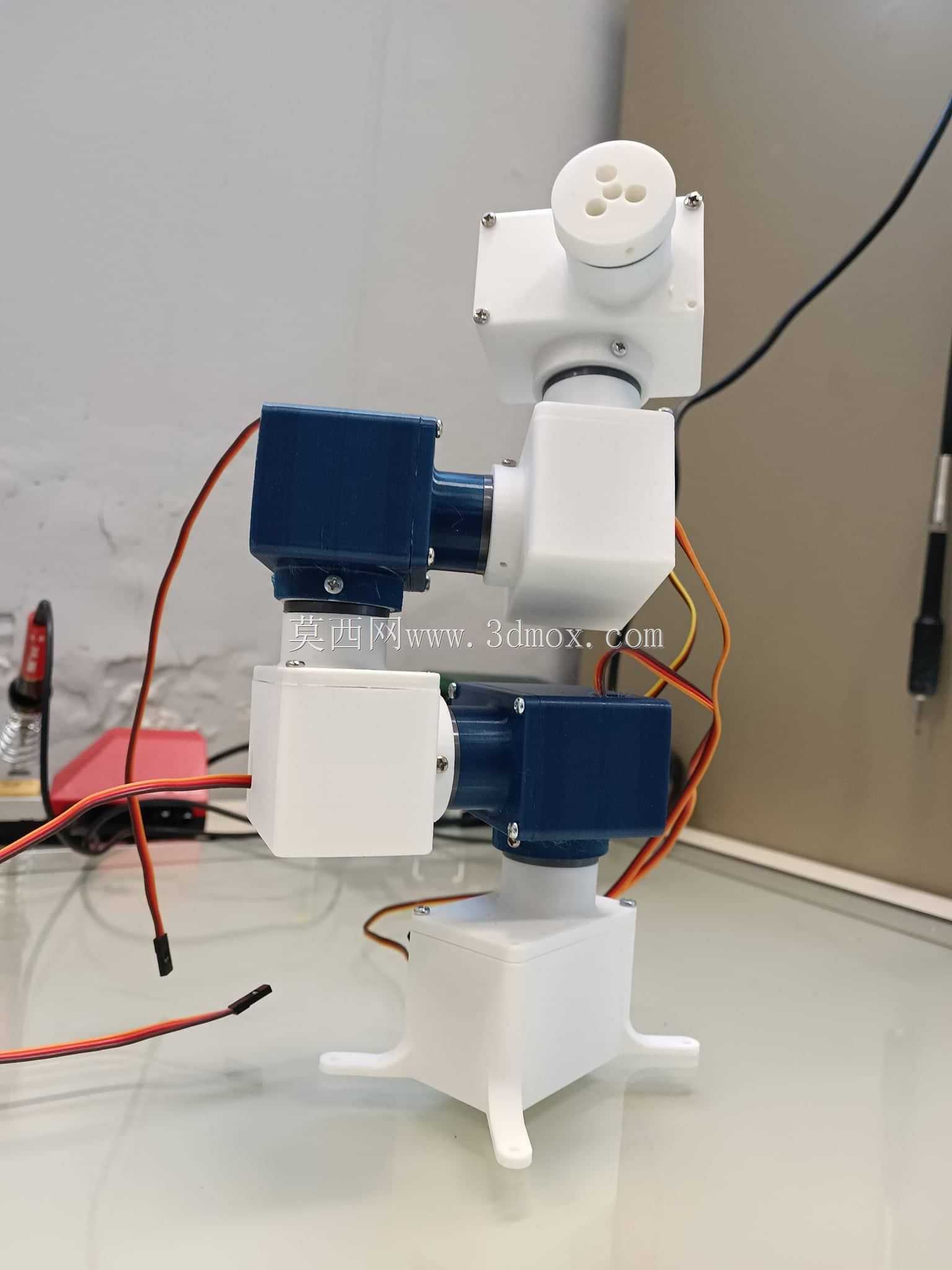

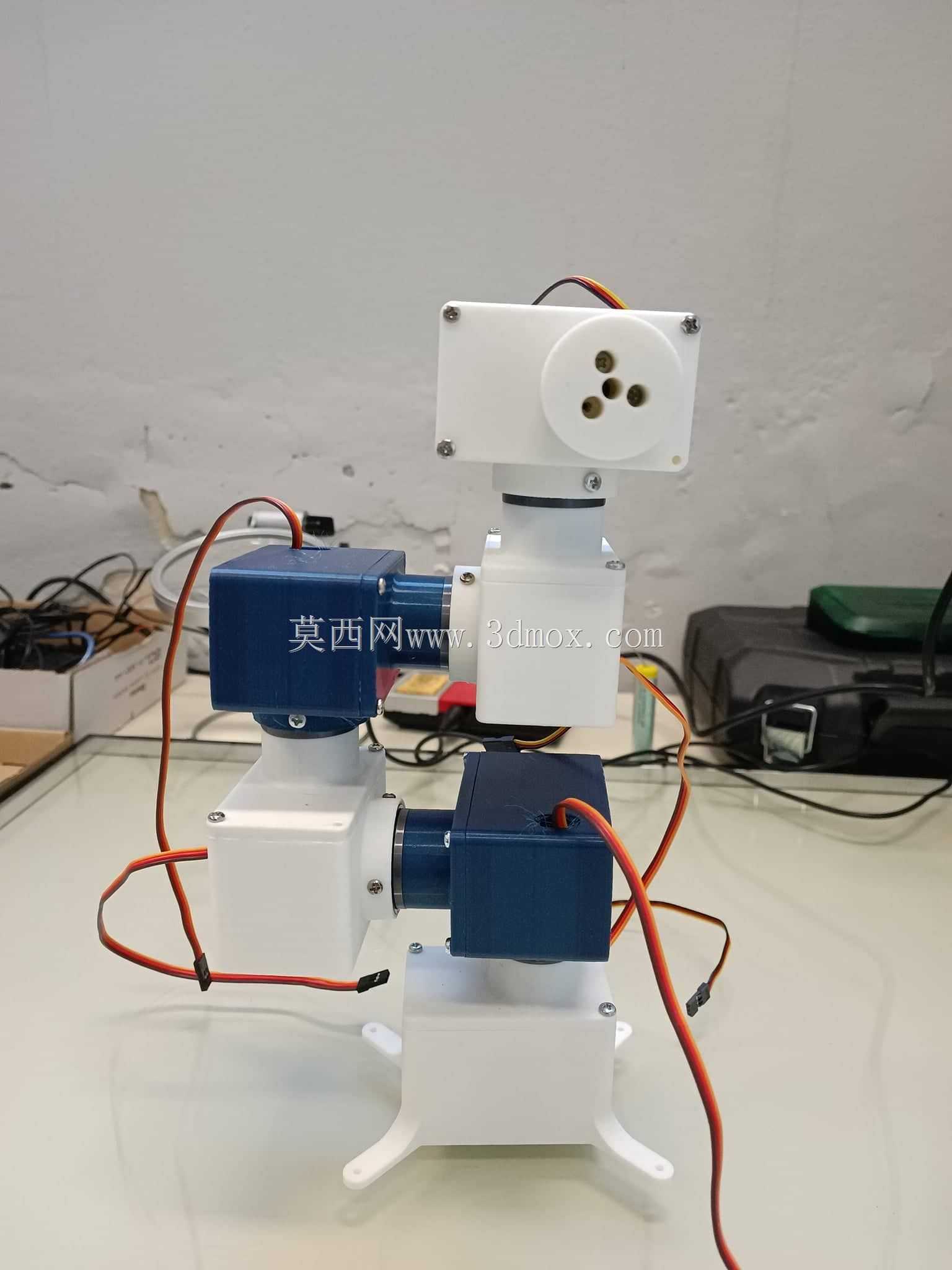

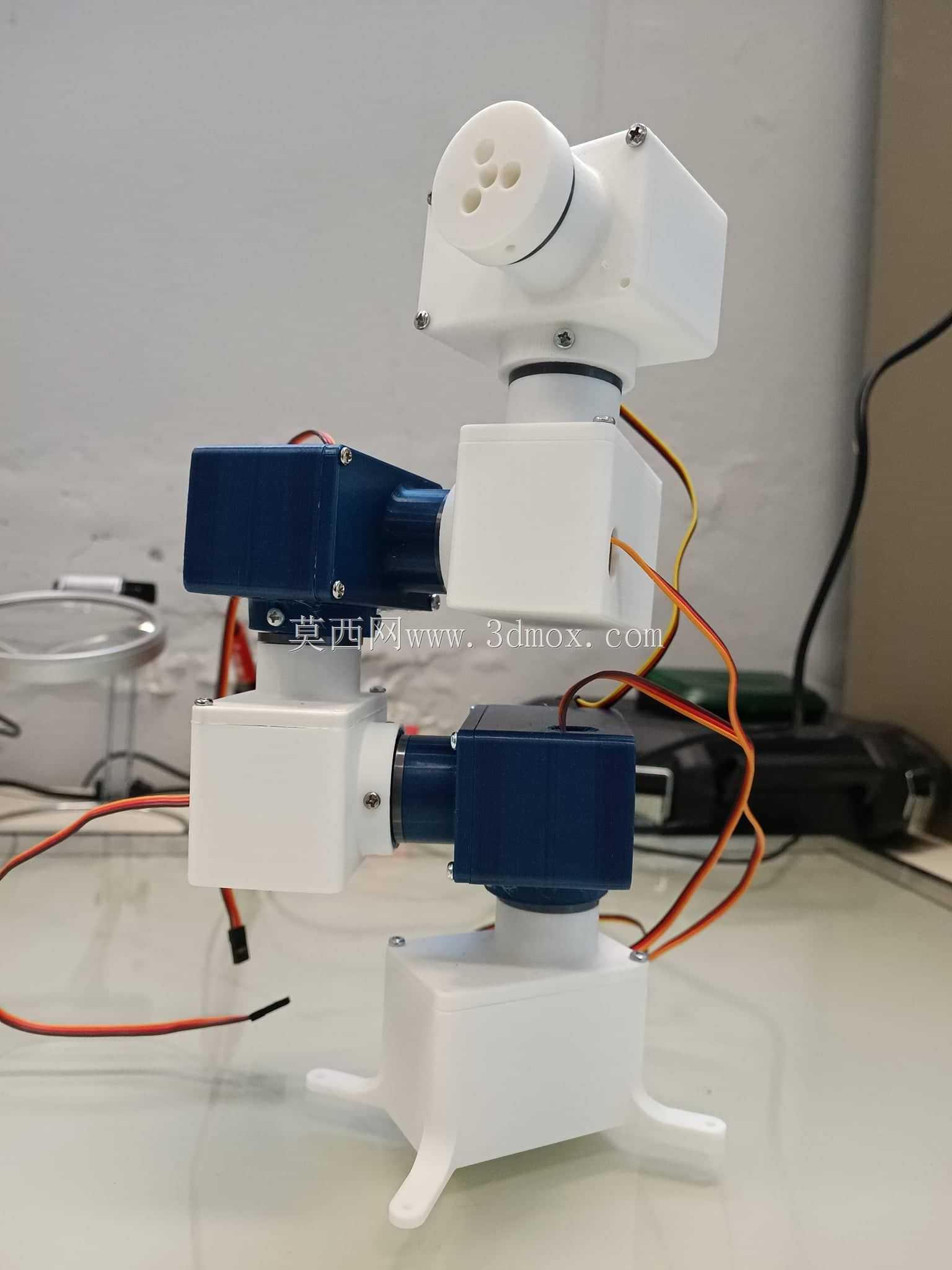

　　这款多自由度机械臂的结构设计，核心瞄准桌面级轻量化作业场景，可覆盖小型工件分拣、教学实验演示、创客项目二次开发、轻量负载搬运等常见使用需求，整体结构完全适配FDM3D打印工艺，无需复杂的工业级加工设备即可完成全部结构件的制作，大幅降低了小型机械臂的落地门槛。从结构布局来看，整机采用关节串联式构型，可根据实际使用需求选配1到6个自由度的关节组合，使用者可根据作业半径、动作复杂度的要求灵活增减关节模块，无需重新设计整体基座与连接结构，模块化的接头设计支持不同长度的臂段拼接，能适配不同的作业空间边界。

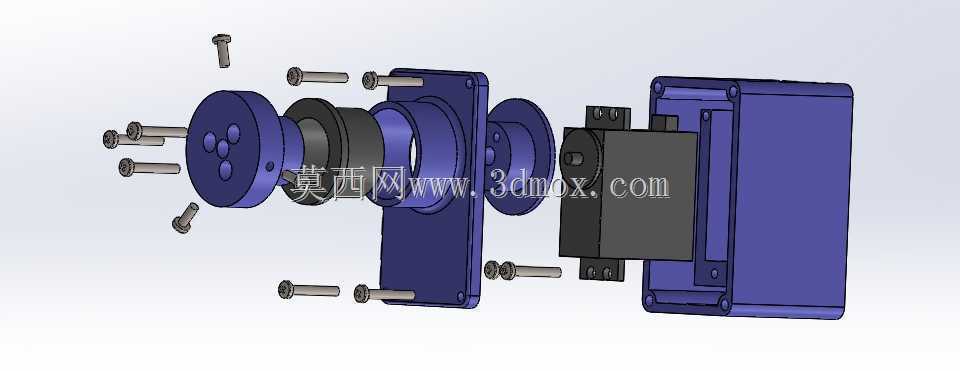

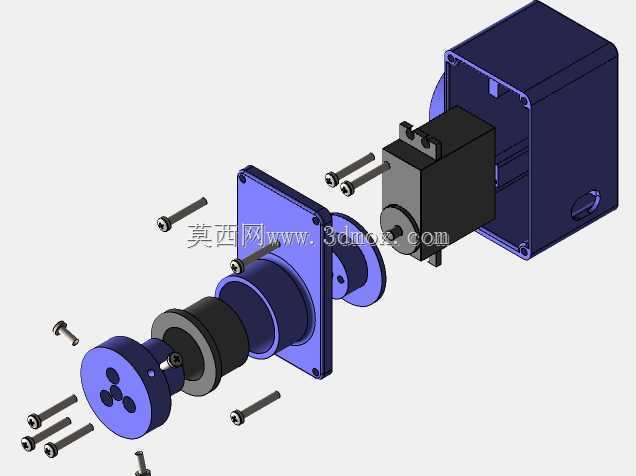

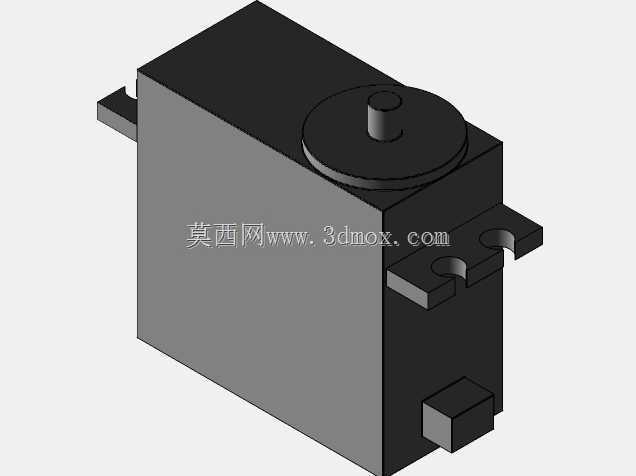

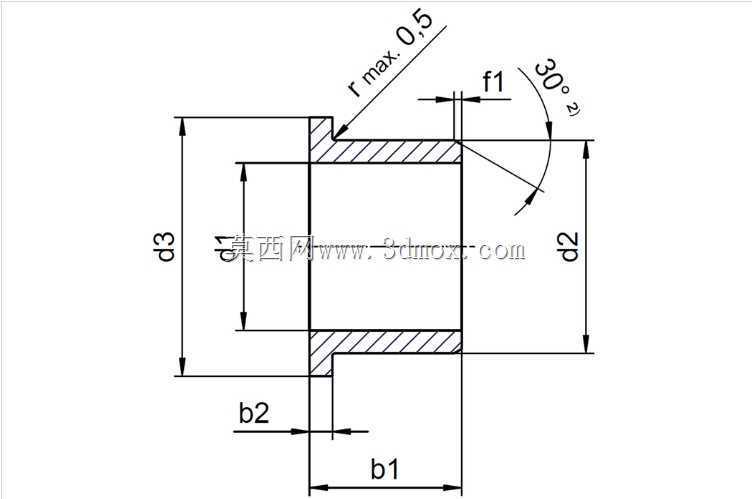

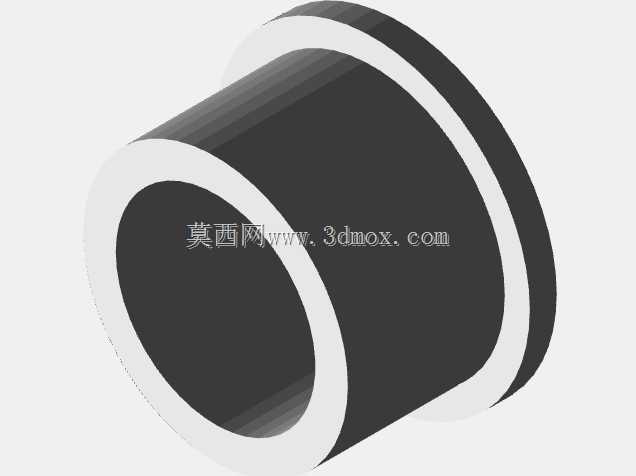

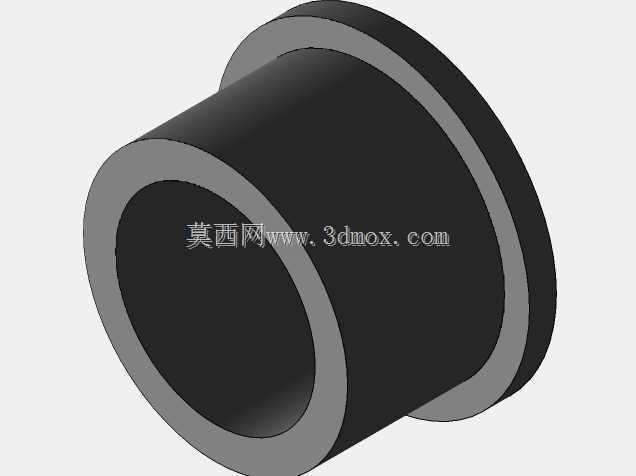

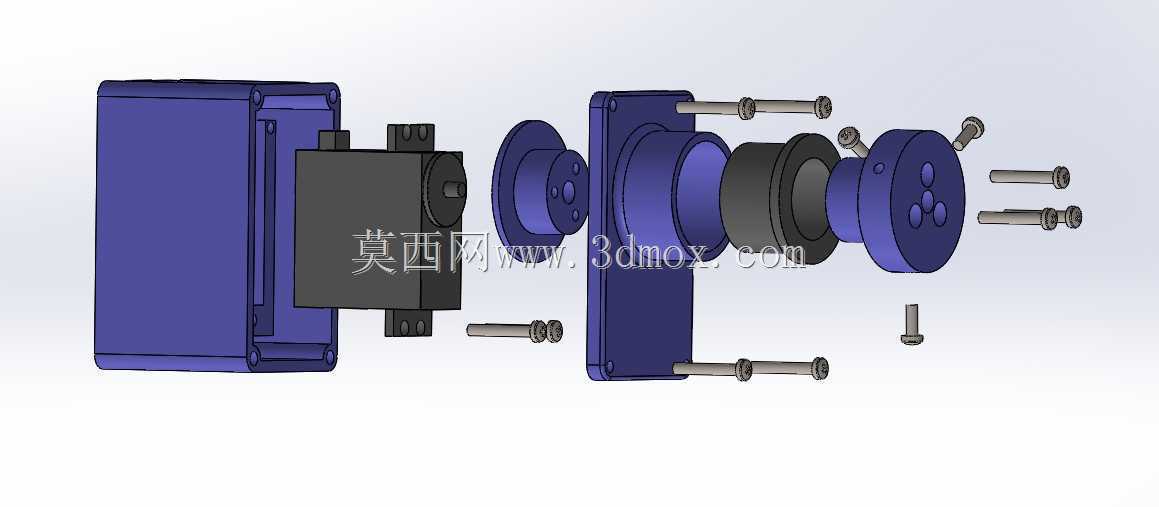

　　关节驱动部分全部采用带金属齿轮的标准伺服电机，这类电机在市面流通范围广，备件采购成本低，替换维护无需定制特殊配件，金属齿轮组可承受关节启停时的冲击载荷，避免普通塑料齿轮在频繁正反转工况下的崩齿问题，适配长时间循环作业的使用需求。关节转动部位的轴承选用标准规格的igus轴承，安装时轴承底部需完全推靠到电机输出端的定位台阶上，保证轴承内圈与电机轴、外圈与关节安装孔的同轴度，减少关节转动时的径向窜动，提升末端执行器的定位精度，相关轴承的安装尺寸可直接在三维模型的对应草图中提取，d1为21.5、d2为28.5、d3为34、b1为17、b2为3，无需额外测绘即可完成配件选型。

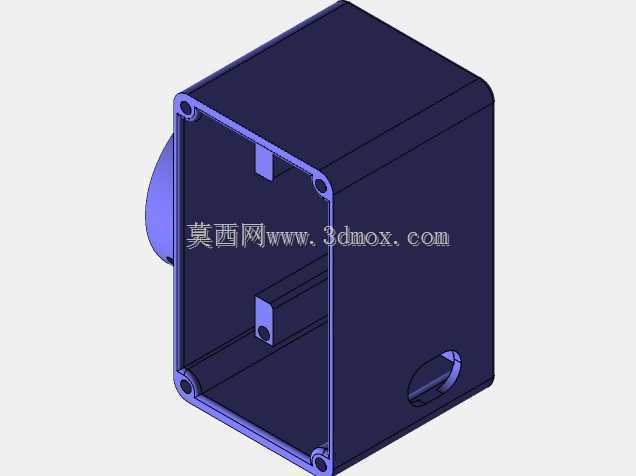

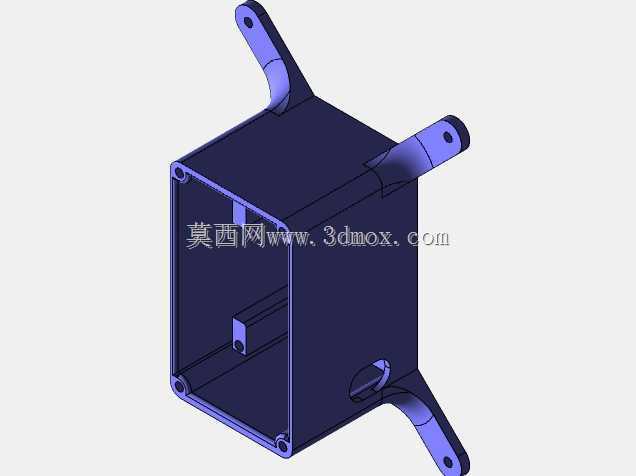

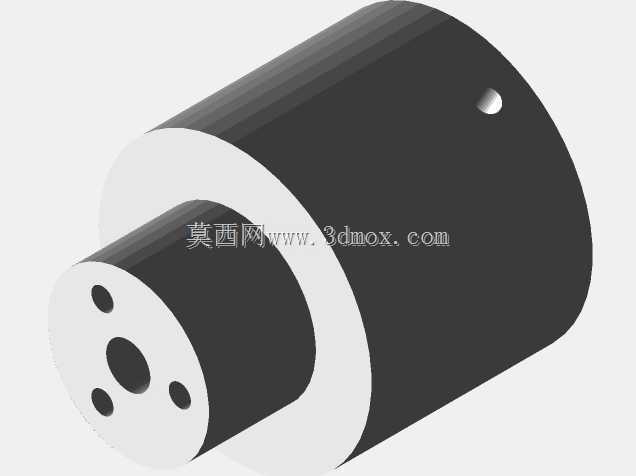

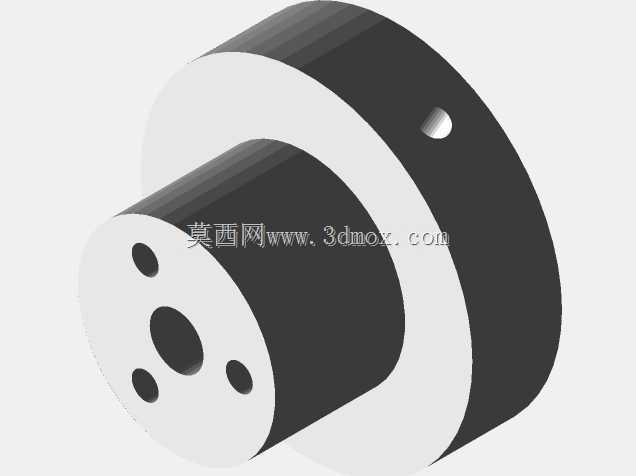

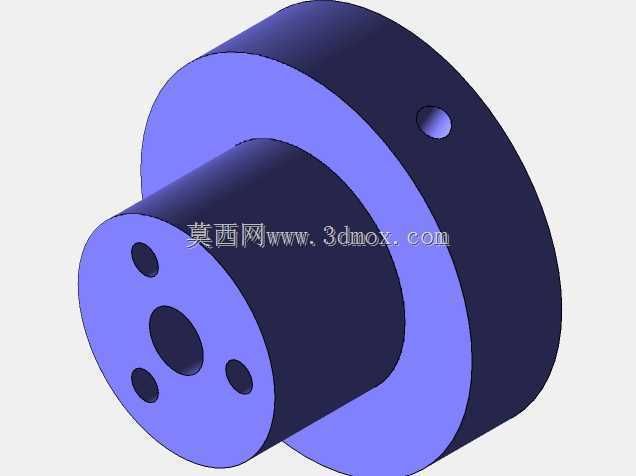

　　结构件的连接全部采用20mm规格的木螺钉，设计时特意取消了黄铜嵌件的安装位，一方面减少了打印后的二次加工工序，打印完成后清理支撑即可直接拧入螺丝完成组装，另一方面也降低了配件采购成本，对于需要频繁调整臂段组合的使用者来说，直接拧入螺丝的固定方式也能更快完成结构改装。基座部分采用三脚支撑结构，三个支撑脚均匀分布在基座底部，增大了整机的支撑跨度，在机械臂伸展到最大作业半径时，也能保证整机重心落在支撑面范围内，避免倾覆，基座底部预留了标准安装孔位，可直接固定在桌面、铝型材工作台或者移动小车上，拓展使用场景。臂段外壳采用方正的盒式结构，既方便3D打印时减少支撑用量，也能在内部预留足够的走线空间，关节处的线缆可全部收纳在臂段内部，避免机械臂转动时线缆与外部结构发生剐蹭，减少线缆磨损带来的故障风险。末端法兰盘预留了均匀分布的安装孔，可适配夹爪、吸盘、画笔、小型焊头等多种执行器，满足不同作业场景的快速切换需求。从安装边界来看，整机收拢状态下占用桌面面积极小，完全展开后作业半径可覆盖常规桌面级作业范围，关节转动角度经过结构限位设计，避免转动过程中臂段之间发生干涉，同时也能防止电机过转导致的线缆扯断问题。

　　在教学场景中，这款机械臂可作为机器人运动学教学的实物载体，学生可直接通过三维模型理解关节坐标系、正逆运动学的实际逻辑，也可自行改装传感器、视觉模块完成更复杂的实验项目；在小型生产场景中，可搭配简单的控制板完成轻量工件的上下料、分拣作业，对于小批量定制化生产的工位来说，无需投入高额的工业机器人成本即可完成自动化改造；在创客开发场景中，模块化的结构支持使用者自行添加关节、更换臂段长度，快速验证不同构型机械臂的运动特性，缩短开发周期。整体结构设计没有采用复杂的异形曲面，所有结构件的壁厚都经过3D打印工艺优化，打印时无需特殊的支撑材料，普通PLA、PETG耗材即可满足强度要求，对于入门级的结构设计从业者来说，也可通过这款模型理解模块化机械结构的设计思路，掌握伺服电机安装、轴承定位、走线布局等实际工程设计中的细节要点，避免在自主设计时出现安装干涉、强度不足、维护困难等常见问题。
