适配Nema17步进电机的120mm麦克纳姆轮结构

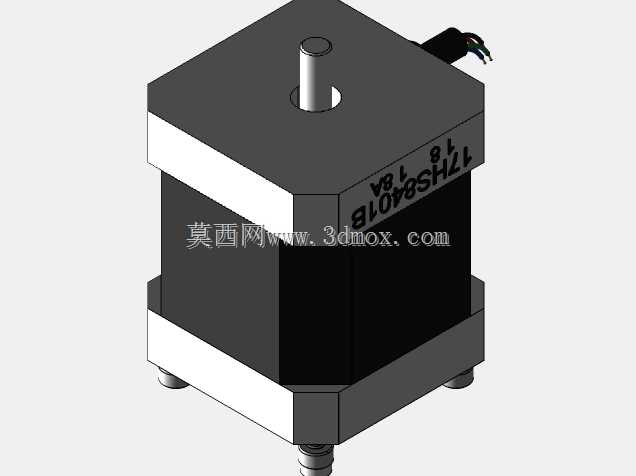

　　做移动AGV、全向移动平台的结构设计时，轮组选型永远是绕不开的核心环节，这套适配Nema17步进电机的120mm规格麦克纳姆轮，刚好覆盖了中小负载全向移动设备的轮组需求，在仓储分拣AGV、实验室巡检移动平台、小型服务机器人底盘、产线物料转运小车这类场景里，这类轮组的适配性远高于普通万向轮搭配差速轮的方案。很多刚接触全向移动底盘的工程师容易踩轮组安装的坑，这套轮组的轮毂安装面做了标准化的孔位设计，直接匹配Nema17步进电机的输出端安装尺寸，不需要额外做转接法兰，能大幅缩减底盘的结构设计周期，轮体的安装边界也做了优化，轮组总厚度控制在合理范围内，不会占用过多底盘内部的布线与电控安装空间，

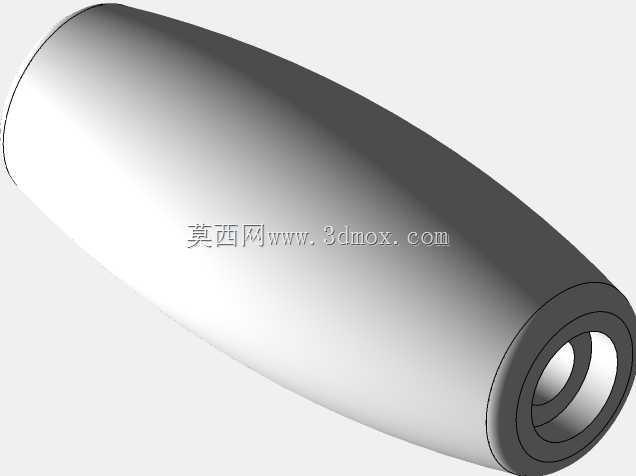

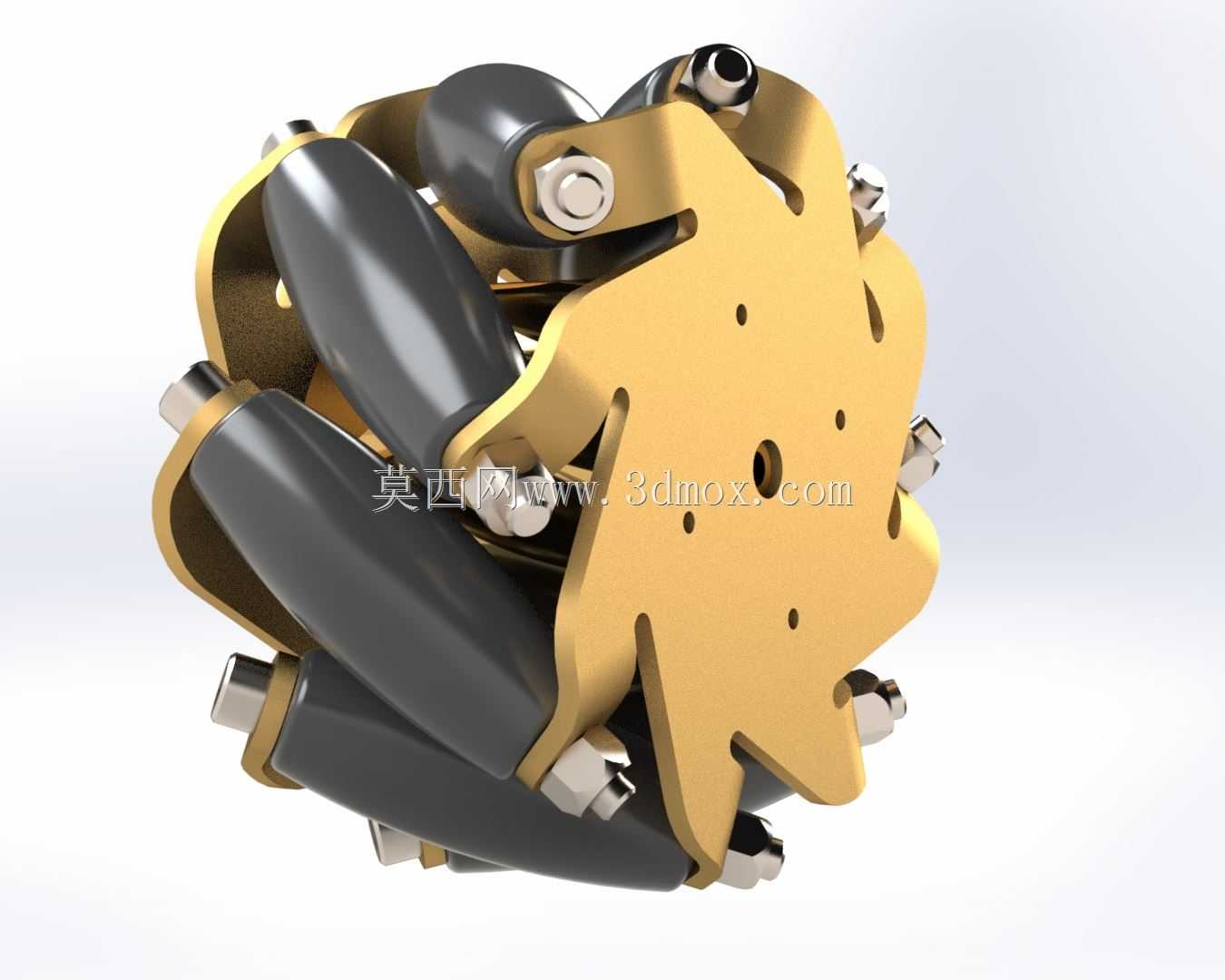

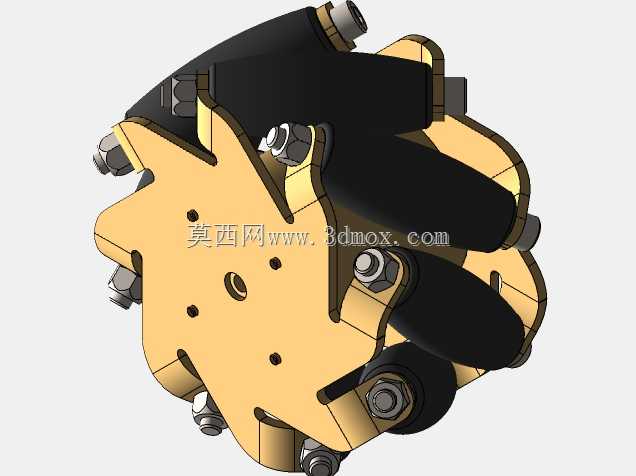

　　做双层底盘布局时也不会出现轮组与上层结构干涉的问题。从功能特性来看，这套麦克纳姆轮采用了周边分布式的辊子布局，辊子轴线与轮体主轴线呈45度夹角，四个同规格轮组搭配差速控制逻辑时，就能实现底盘的全向移动，包括横向平移、原地自旋、斜向行进等动作，在狭窄通道内的转运场景里，这种移动特性可以大幅降低设备的转弯半径需求，甚至不需要预留转弯空间，能有效提升仓储区域的空间利用率。辊子部分采用了高耐磨的包覆材质，接触地面时的形变控制在合理区间，既可以保证足够的抓地力，避免地面有轻微油污、浮尘时出现打滑，也不会因为辊子硬度过高，在瓷砖、环氧地坪这类常见工业地面行驶时产生过大的震动，影响底盘上搭载的传感器、精密物料的稳定性。

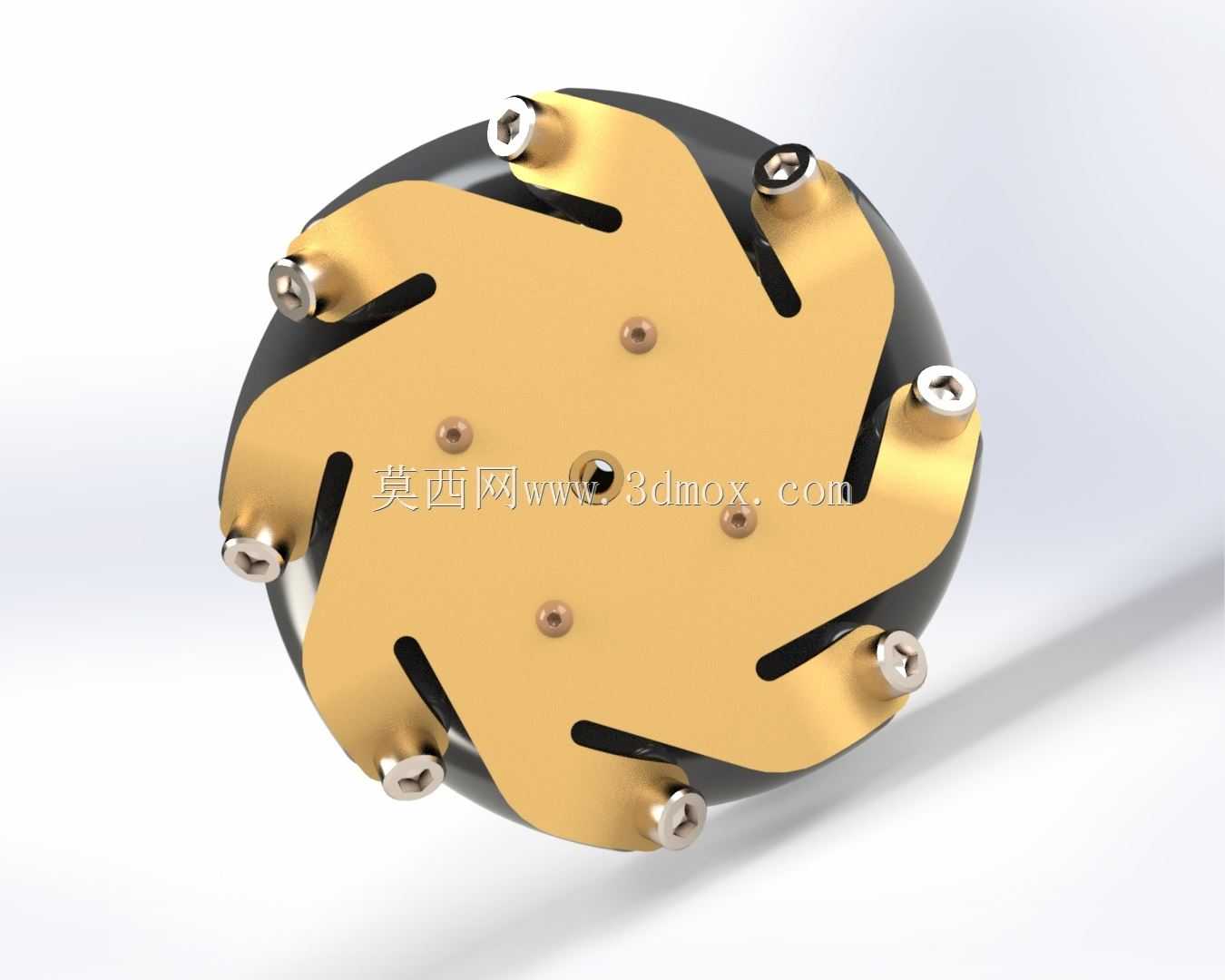

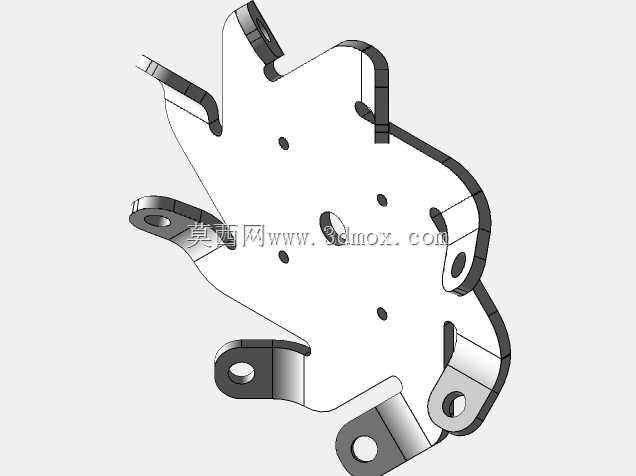

　　轮毂部分采用了分体式的夹持结构，每个辊子的转轴都通过独立的固定座与轮毂主体连接，这种设计的好处是后期维护时，单个辊子出现磨损不需要更换整个轮组，只需要拆卸对应位置的固定件就能完成辊子更换，能大幅降低设备的后期运维成本。设计这套轮组的时候，工程师特意做了动平衡校验，轮体上的减重孔不是随意排布的，每个孔位的位置、大小都经过配重计算，轮组在额定转速下转动时不会出现偏心震动，搭配Nema17步进电机的常用转速区间，刚好匹配小型移动底盘0.1-1.2m/s的常规行进速度，不会因为轮组动平衡问题导致电机负载波动过大，影响电机的使用寿命与控制精度。安装边界上，轮体的总直径为120mm，对应的底盘离地间隙可以控制在15mm左右，

　　既可以保证底盘通过车间常见的接缝、小型障碍物，也不会因为离地间隙过高导致底盘重心上抬，影响设备急停、转向时的稳定性。轮毂中心的电机轴配合孔做了公差匹配，采用过渡配合的公差设计，既可以保证电机输出的扭矩有效传递到轮体，不会出现轴与轮毂打滑的问题，也不会因为配合过紧导致装配难度提升，现场安装时不需要额外做热装处理，用常规的顶丝固定就能满足传动需求。很多工程师做麦克纳姆轮底盘时容易忽略辊子的排布方向，这套轮组的辊子安装角度做了精准的定位，四个轮组按标准的左前、右前、左后、右后位置安装时，辊子的受力方向刚好形成闭环的力系，不会出现某个轮组受力过大导致磨损不均的问题，在额定负载下，每个辊子的受力都能均匀分布到转轴与轮毂上，长期运行也不会出现固定座松动、辊子偏移的问题。另外轮组的所有金属结构件都做了表面氧化处理，在车间常见的潮湿、轻微腐蚀环境下也不会出现锈蚀，适合工厂车间、仓储库房这类长期运行的场景，不需要频繁做表面维护。
