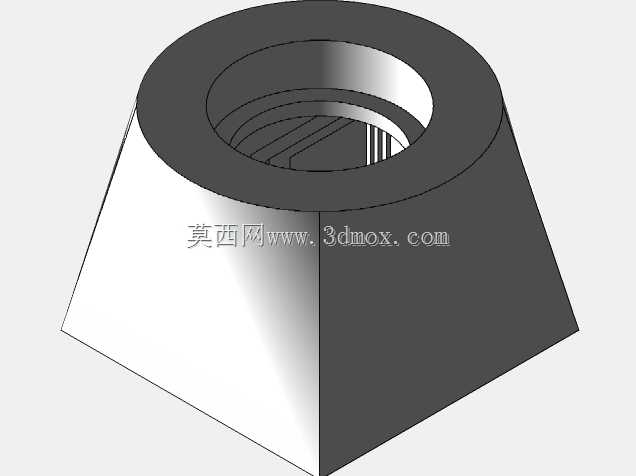

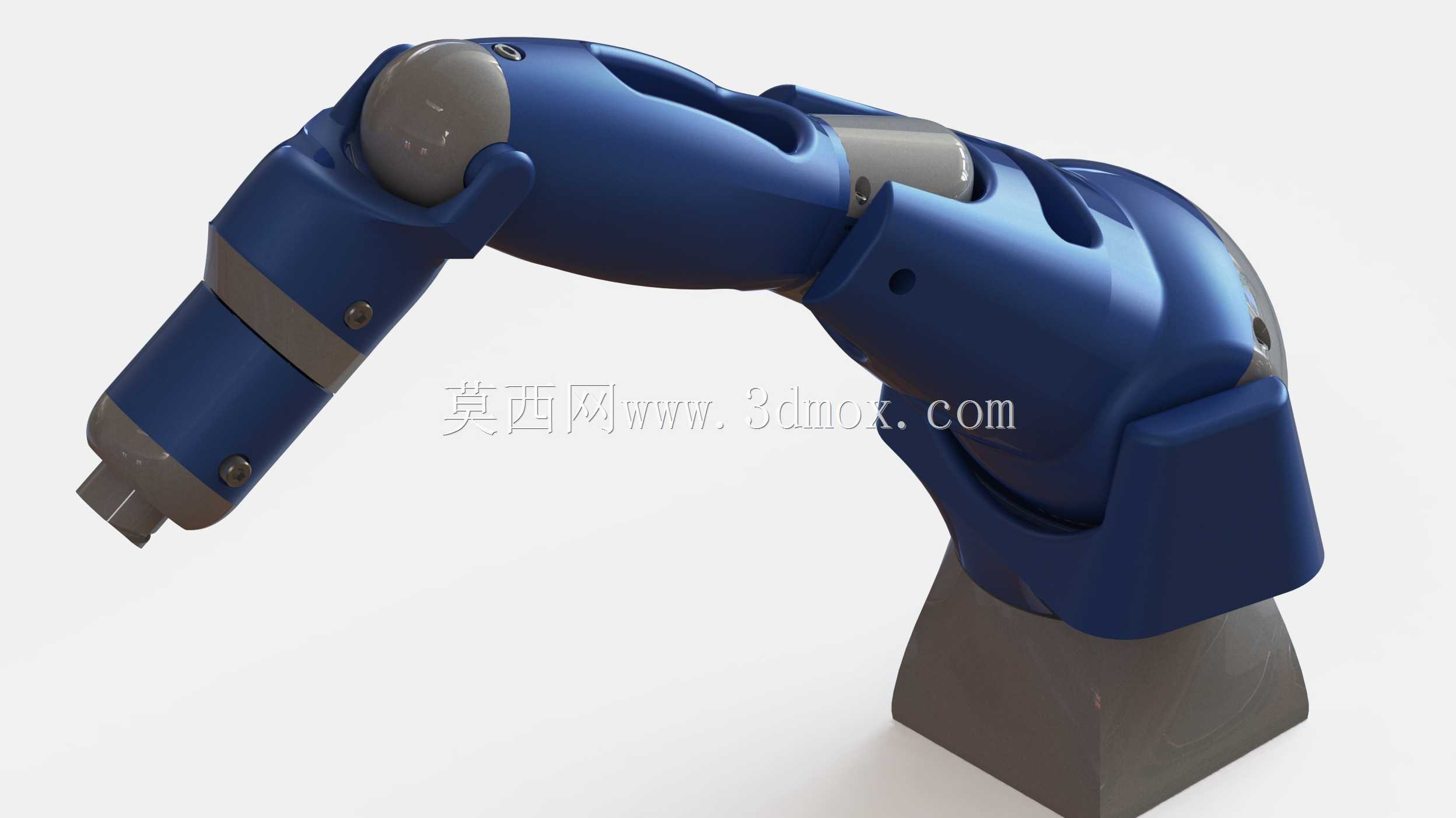

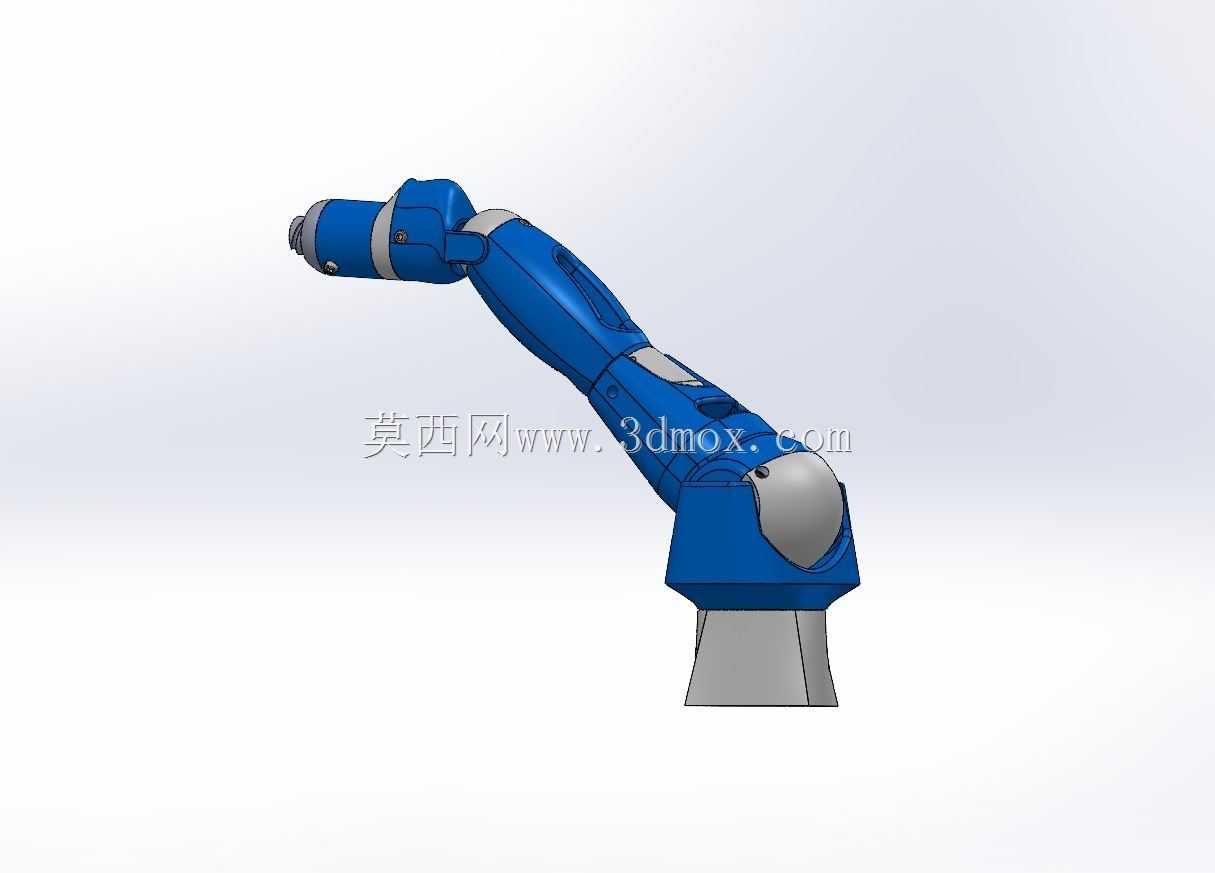

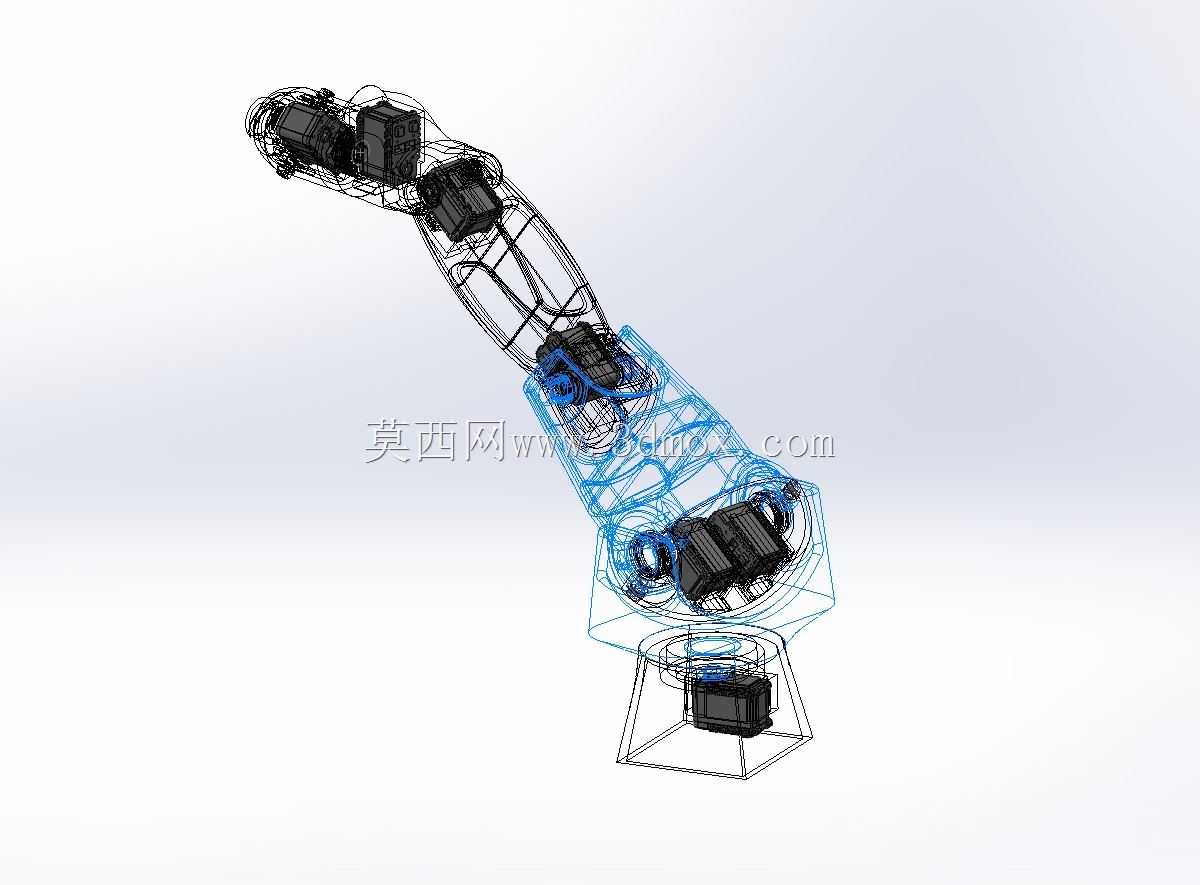

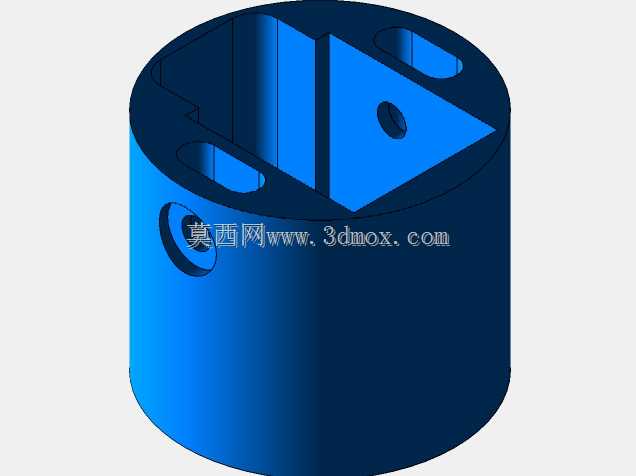

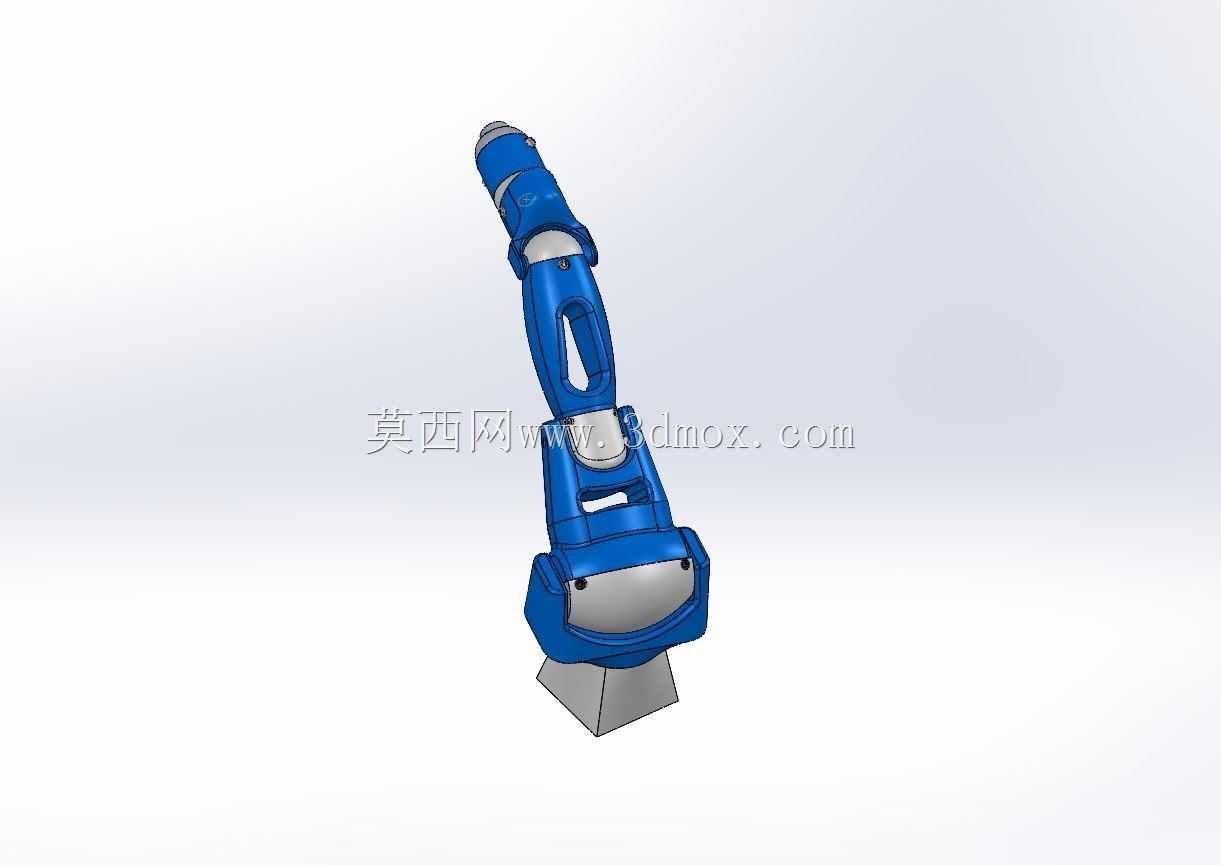

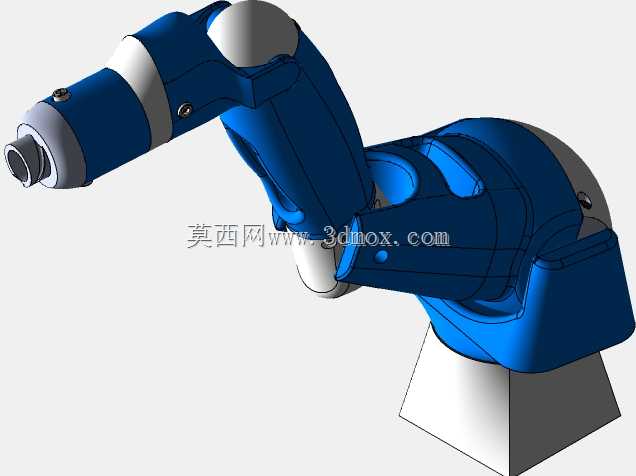

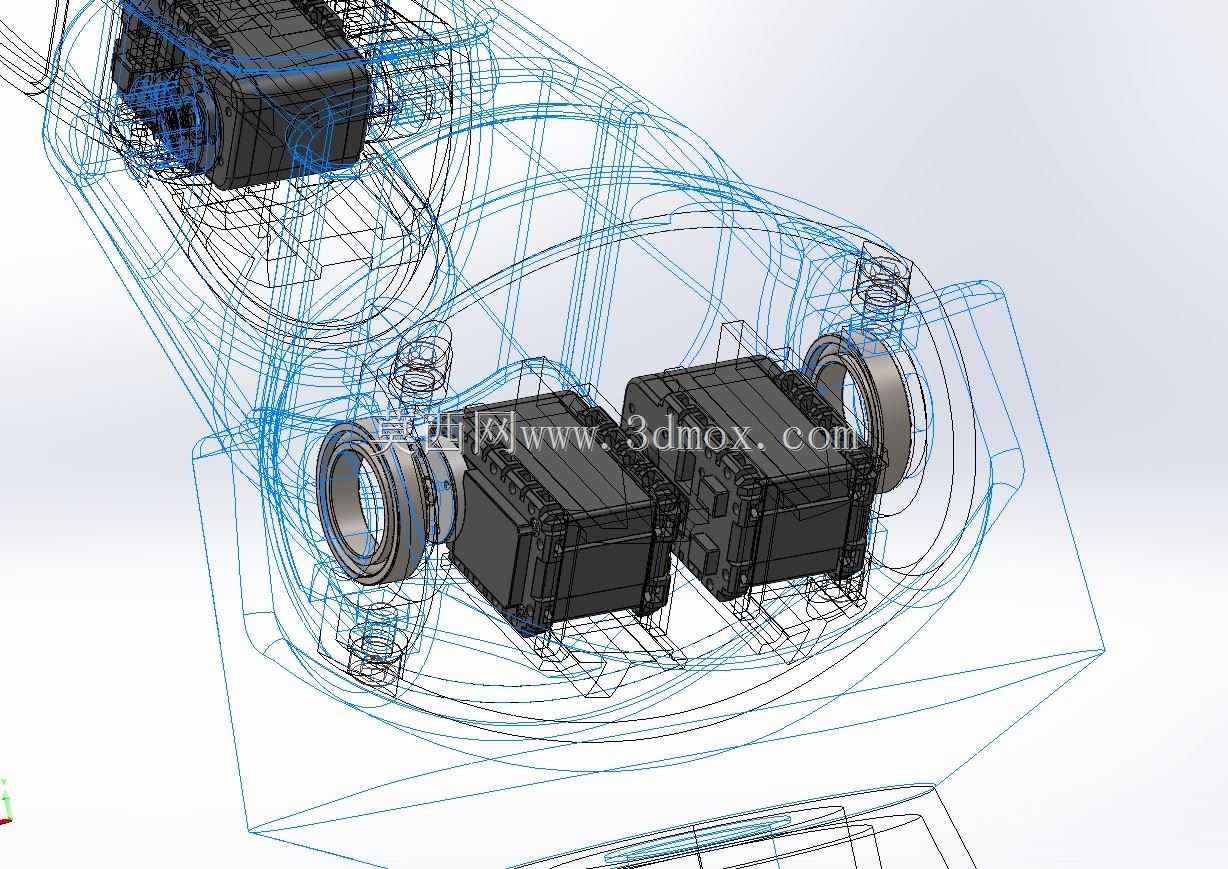

这款六轴机械臂的结构设计,首先围绕紧凑安装场景做了底座适配考量,底座采用梯形锥台结构,底部安装孔位按照常见工业工位的固定标准排布,可直接适配现有自动化产线的安装台面,不需要额外做转接支架改造,安装边界预留了足够的走线空间,动力线缆与信号线缆可从底座中心空腔走线,避免关节运动过程中出现线缆拖拽磨损的问题。从实际应用场景来看,这类六轴机械臂可覆盖电子元器件装配、小件物料搬运、涂胶点胶、焊接辅助等多类工位需求,六个关节的转动角度范围经过反复校核,末端执行器的工作半径可覆盖半径0.8米内的球形作业空间,足够应对多数中小型自动化工位的作业范围要求。设计过程中优先考虑了关节的受力分布,大臂与小臂的衔接关节采用了内嵌式传动结构,外部壳体做了圆弧过渡处理,既可以避免作业过程中剐蹭周边设备,也能减少车间粉尘、切削液飞溅进入关节内部的概率,降低日常维护的频次。关节处的连接紧固件全部采用沉头设计,外表面没有突出的螺栓头,整体外壳曲面流畅,在高速运动过程中可以减少风阻带来的抖动,提升末端定位的稳定性。末端法兰接口采用标准通用接口尺寸,可快速适配夹爪、吸盘、焊枪、点胶阀等不同类型的执行末端,不需要额外定制转接法兰,缩短产线换型的调整周期。整体结构的重心经过配平计算,在最大伸展姿态下,底座的受力分布均匀,不会出现偏载倾覆的风险,固定安装后可满足连续24小时作业的结构强度要求。各关节的转动限位做了物理硬限位与软件限位的双重预留结构,在三维建模阶段就完成了全姿态运动干涉检查,确保任意关节角度组合下,大臂、小臂、底座之间都不会出现结构碰撞,也不会与周边常见的工位辅具产生运动干涉。外壳材质选用的是常见的工业铸造壳体结构,壁厚均匀,既保证结构刚性,也控制了整体自重,降低关节驱动的负载冗余。
