卡丁车赛车链齿式变速传动机构

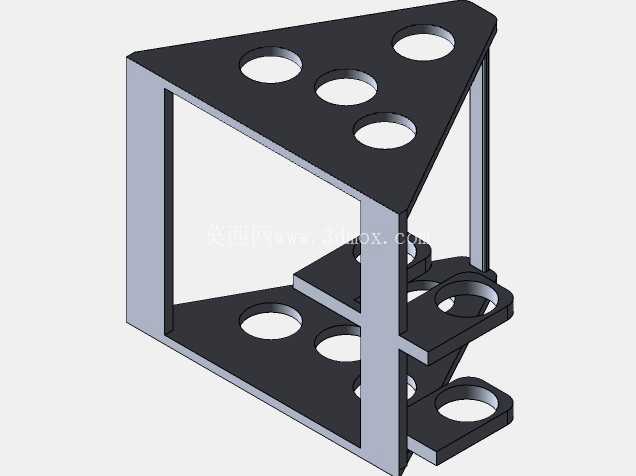

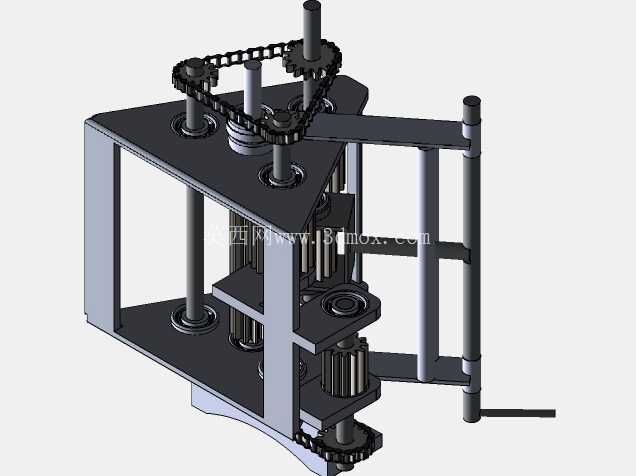

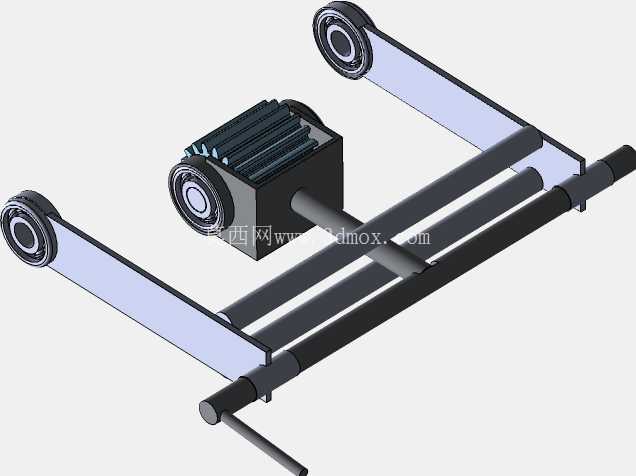

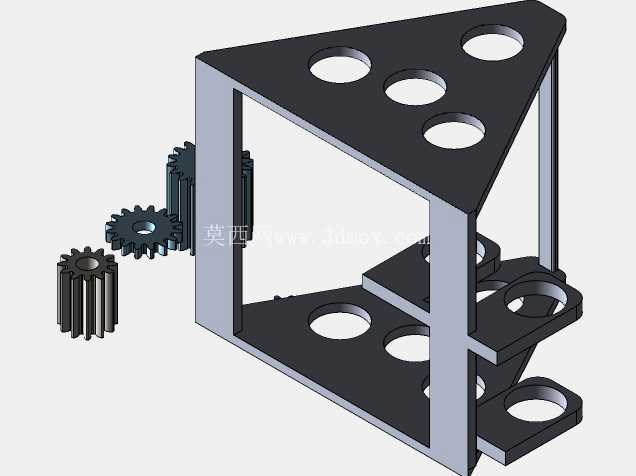

　　这套传动变速结构主要面向小型卡丁车赛事场景的动力传递需求设计，核心作用是匹配发动机输出特性与车轮行驶负载，在不同赛道工况下完成转速与扭矩的转换输出，保障赛车在起步、直道加速、弯道缓行等不同状态下都能获得合适的动力输出区间。从结构布局来看，整体采用双层框架式承载设计，上下两层安装板通过四根垂直布置的支撑立柱连接固定，形成稳定的刚性安装基体，所有传动部件均集成在框架内部，既可以避免行驶过程中砂石、杂物侵入传动啮合区域，也能为后续整机组装提供统一的安装定位基准。

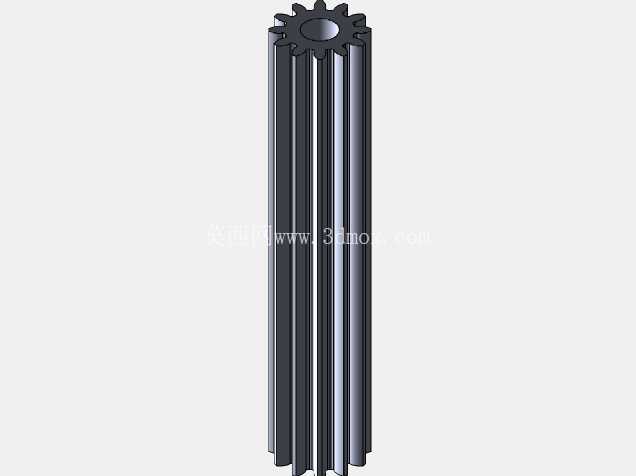

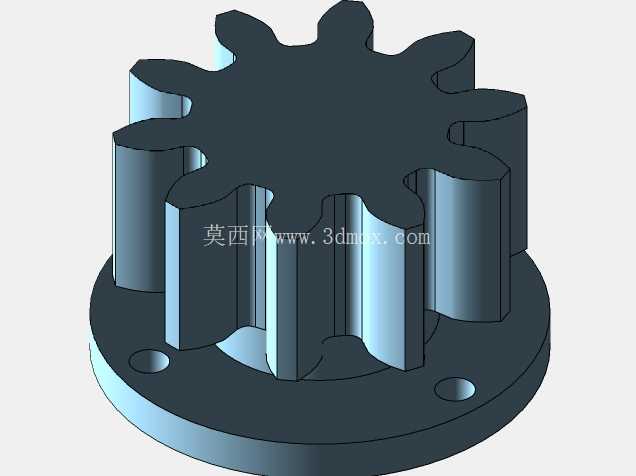

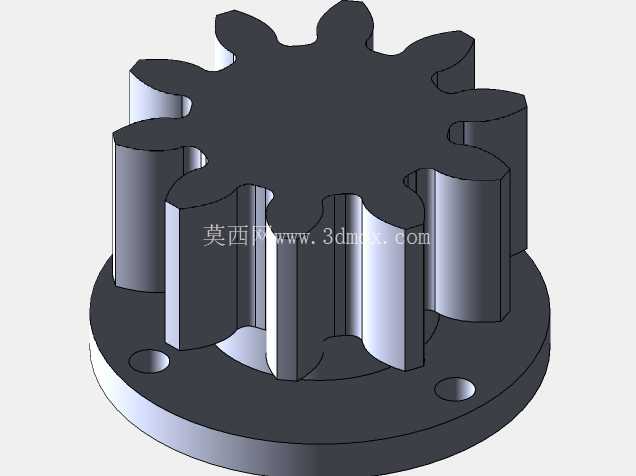

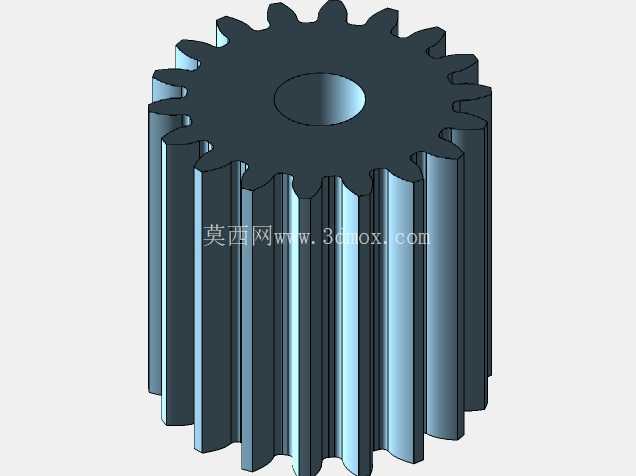

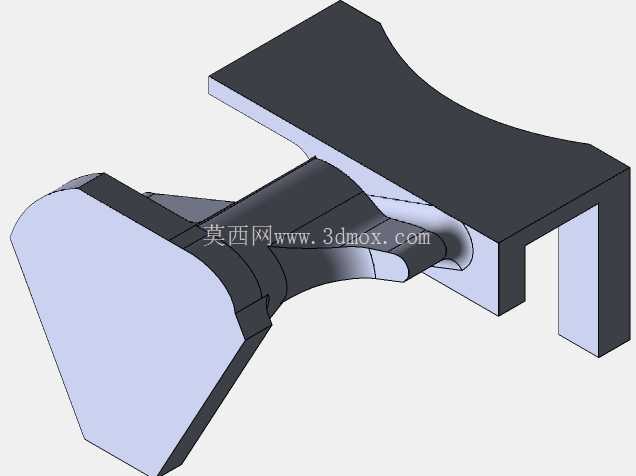

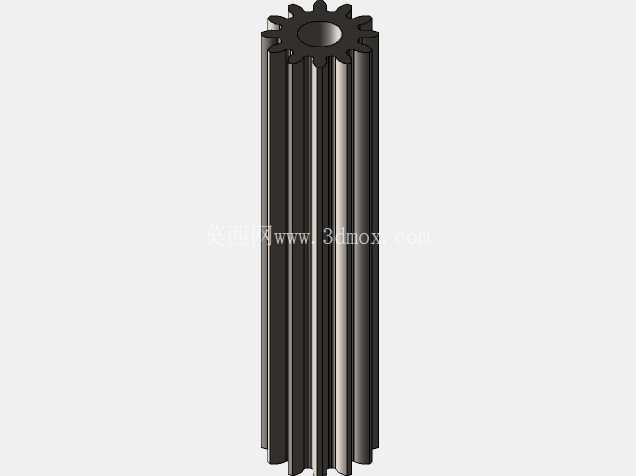

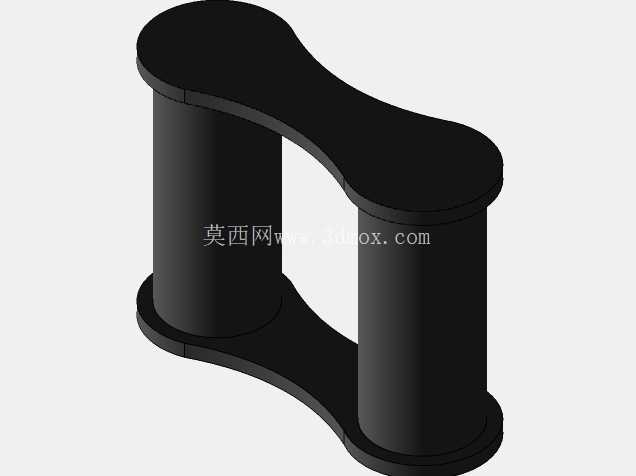

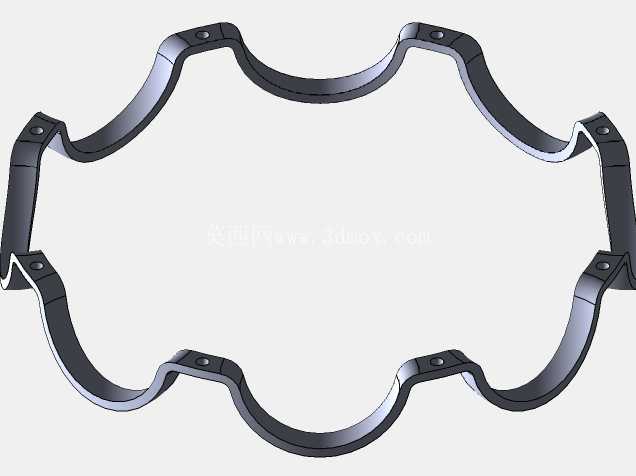

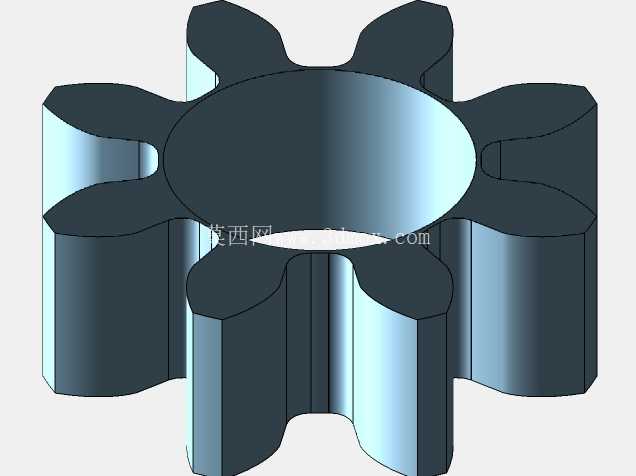

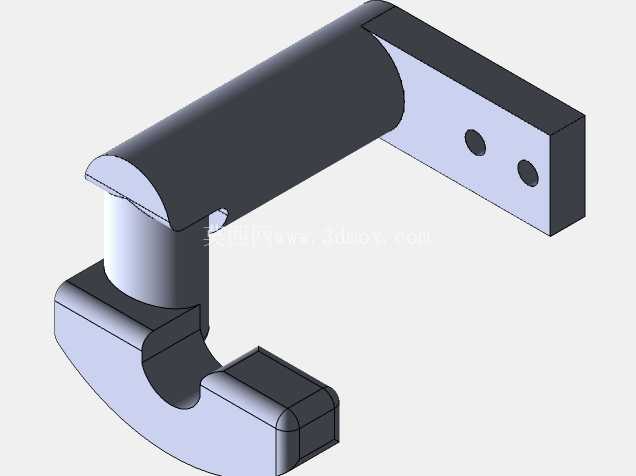

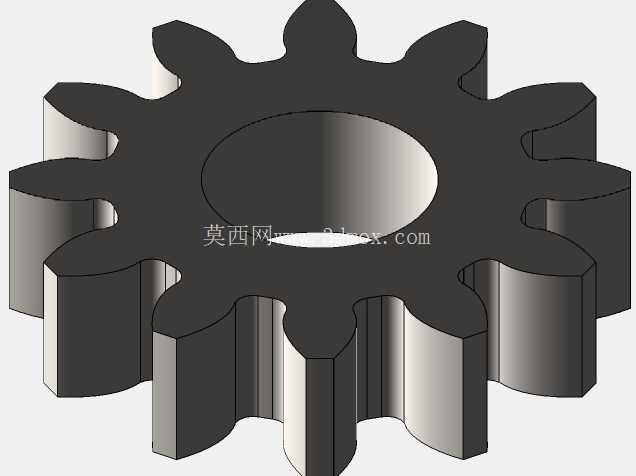

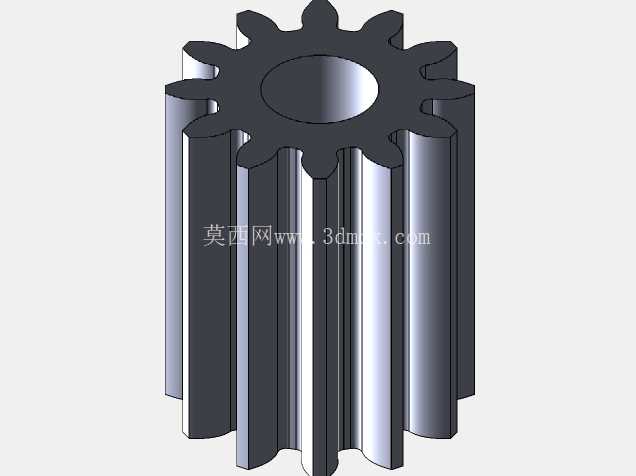

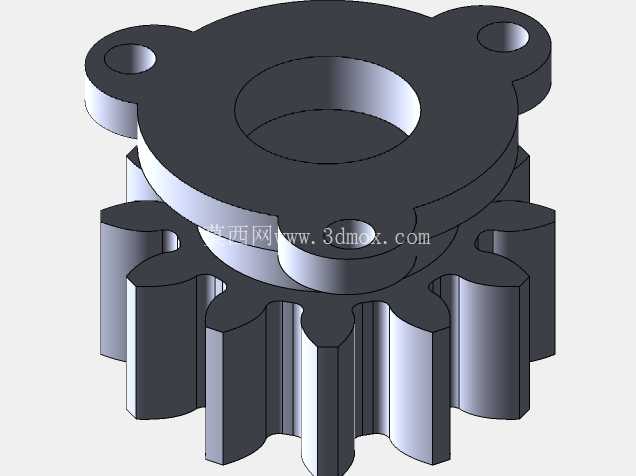

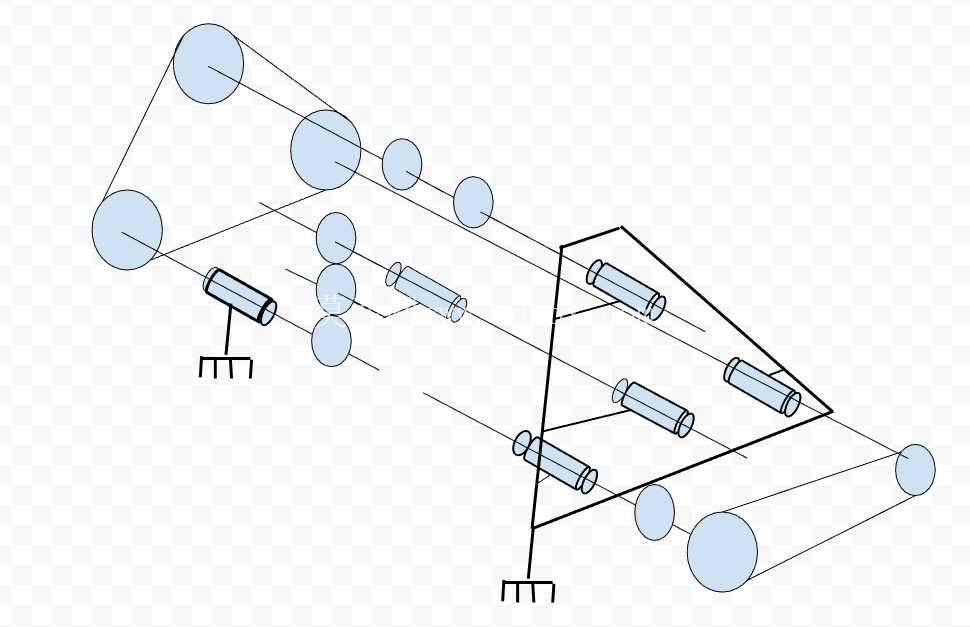

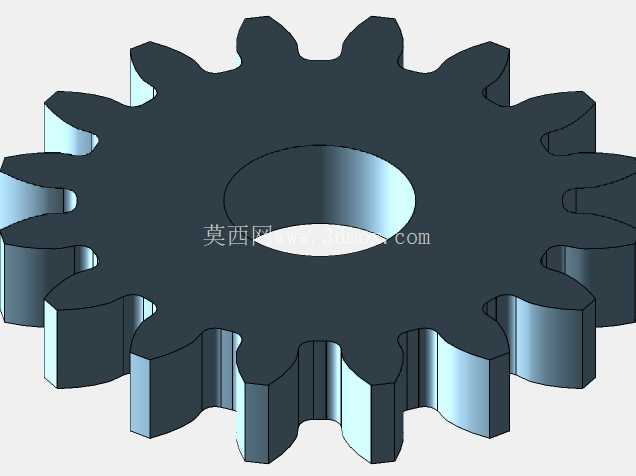

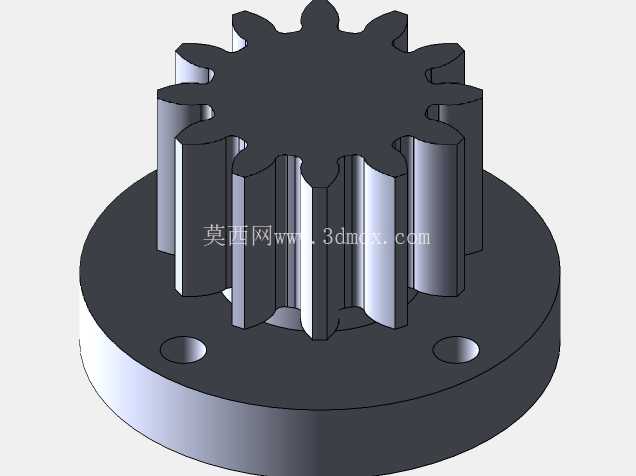

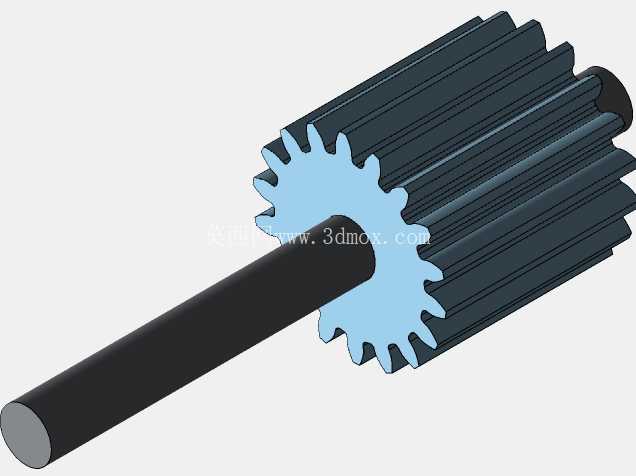

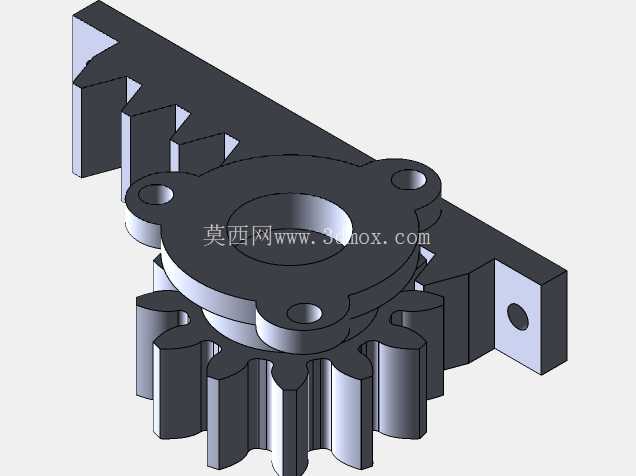

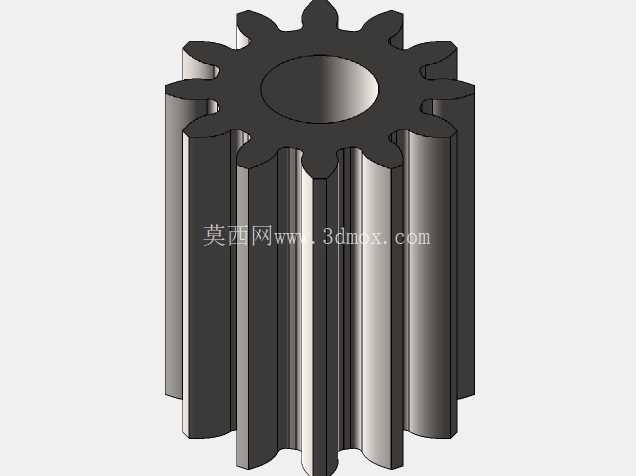

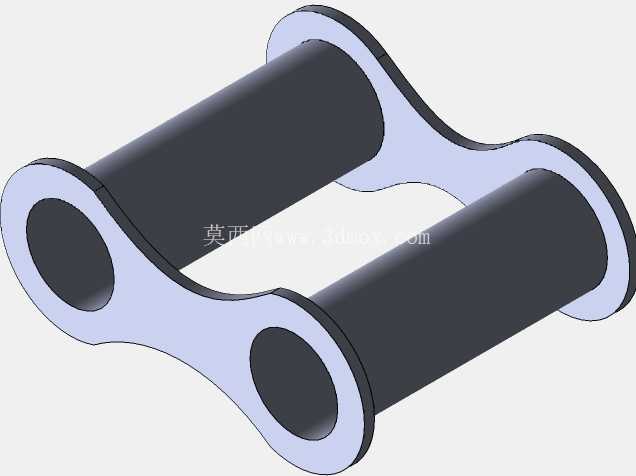

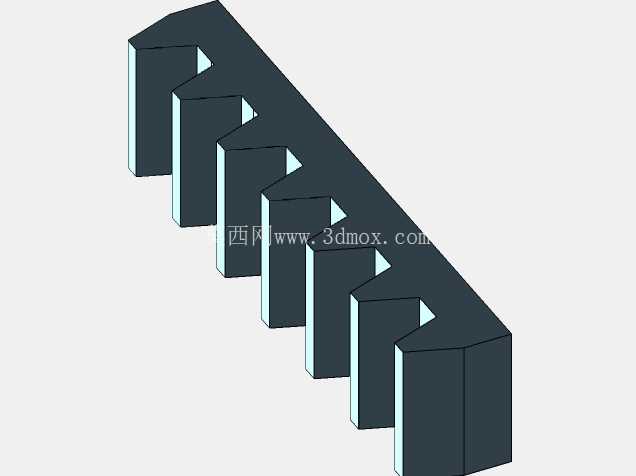

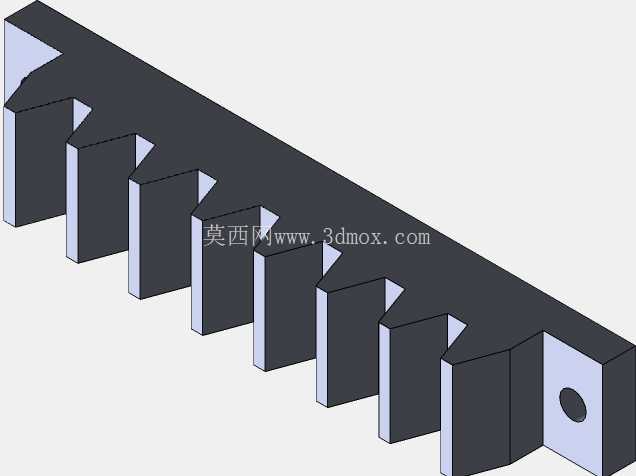

　　上层传动组采用链传动布局，三个链轮通过闭合滚子链条连接，其中一个链轮作为动力输入接口，可直接对接发动机输出轴，另外两个链轮分别对应不同的传动比输出路径，通过链条的同步传动实现动力的分流传递，链传动本身具备一定的缓冲吸振能力，能够适配卡丁车行驶过程中动力输出的瞬时波动，降低传动冲击对齿轮啮合面的损伤。下层传动组采用平行轴齿轮啮合结构，多组圆柱直齿轮沿垂直轴系依次排布，与上层链传动的输出轴通过轴套刚性连接，不同齿数的齿轮配对形成多档固定传动比，换挡时通过拨叉机构带动滑动齿轮沿轴向移动，切换不同的啮合齿轮组即可改变最终的输出转速与扭矩，直齿轮的啮合传动效率高，加工与装配精度容易控制，适合小型赛车这种对传动效率要求高、维护频次较高的应用场景。

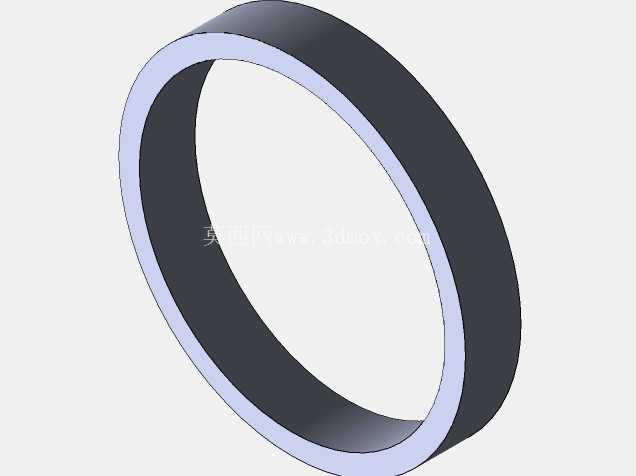

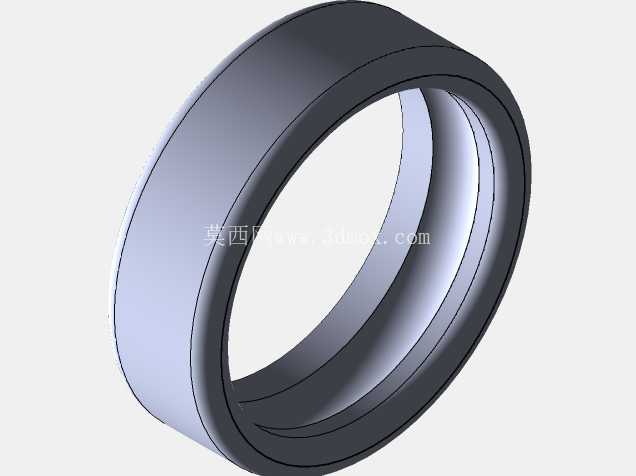

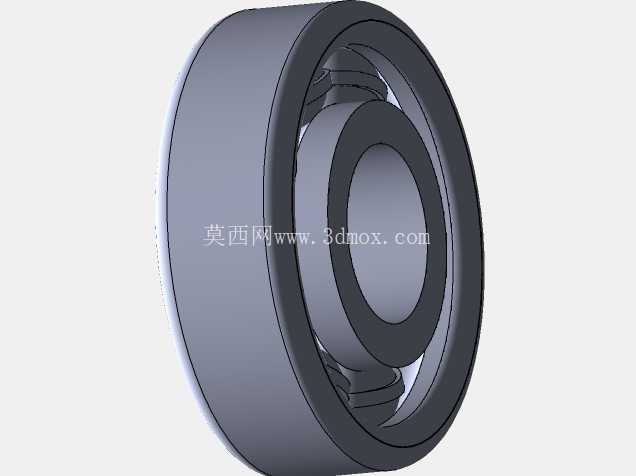

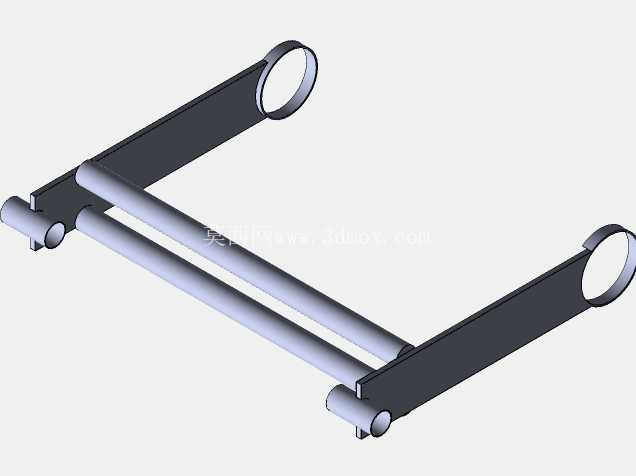

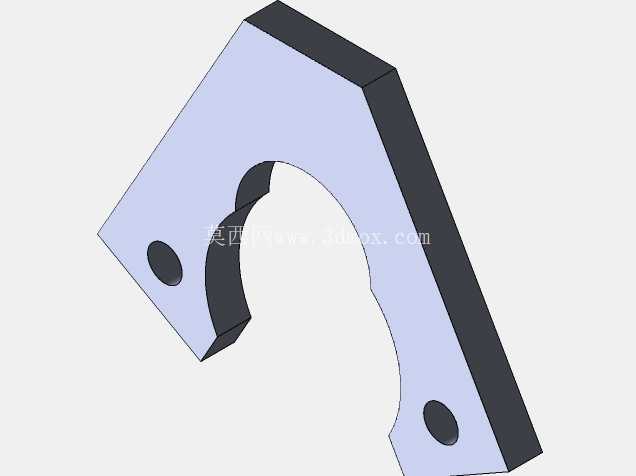

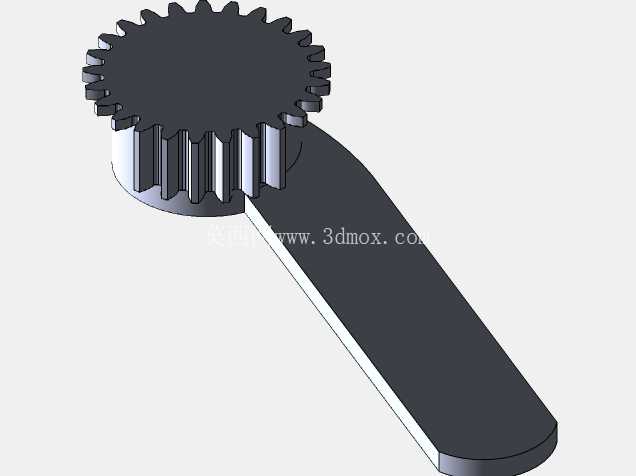

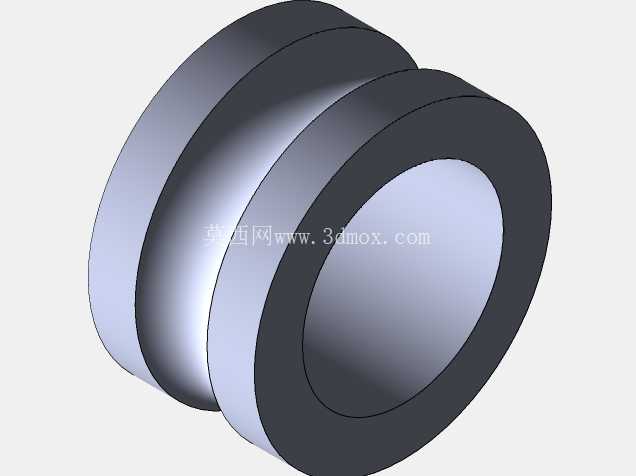

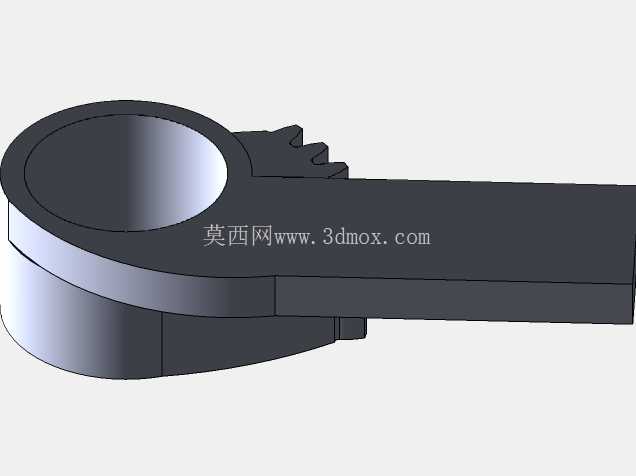

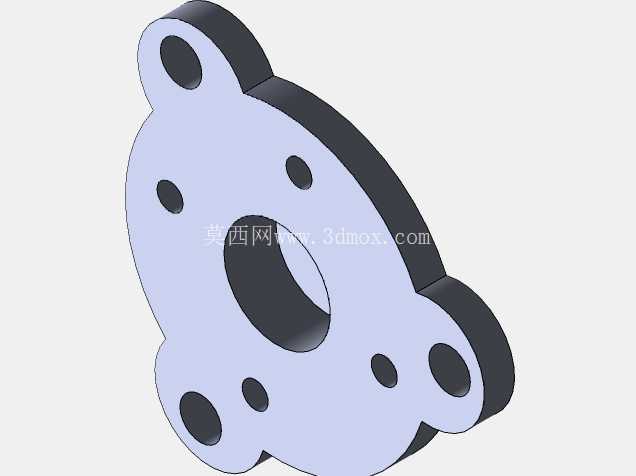

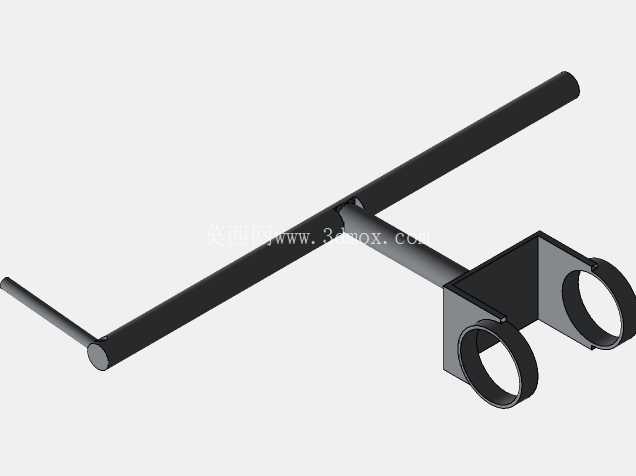

　　设计过程中优先考虑了安装边界的适配性，整体框架的横向宽度控制在卡丁车车架中部安装位的常规尺寸范围内，垂直方向的高度预留了摇臂与换挡操纵杆的运动空间，右侧伸出的操纵杆直接连接换挡拨叉机构，无需额外设计复杂的传动连杆，操纵行程短，换挡响应速度快，能够满足赛事场景下快速换挡的操作需求。框架底部预留了与车架主梁连接的安装孔位，孔位间距匹配主流小型卡丁车的车架安装标准，不需要对原有车架进行大规模改装即可完成适配安装。结构细节上，所有旋转轴的支撑位置都设计了轴套安装位，可镶嵌铜质自润滑轴套，减少轴系转动时的摩擦阻力，同时降低后期维护的润滑频次；上下层安装板上的轴孔采用一次装夹加工的工艺基准设计，能够保证各轴系的平行度公差控制在合理范围内，避免齿轮啮合时出现偏载、打齿的问题；链条张紧位置预留了调节滑槽，可通过调整链轮的安装位置改变链条张紧度，补偿链条长期使用后的磨损伸长量，延长传动部件的使用寿命。

　　这套结构没有采用复杂的同步器结构，完全依靠齿轮与链条的刚性传动实现动力传递，整体重量轻，传动损耗小，非常适合轻量化卡丁车的赛事使用需求，在设计建模过程中，所有啮合部件都预留了合理的啮合间隙，既避免间隙过大导致传动异响、反向冲击过大，也防止间隙过小出现转动卡滞、热胀咬死的问题，各部件的壁厚都经过受力校核，在满足传动强度要求的前提下尽可能做轻量化处理，减少非簧载质量对赛车操控性能的影响。
