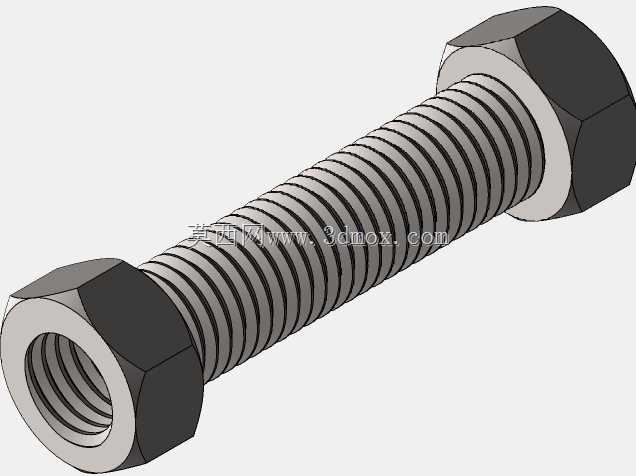

六角头螺栓配套六角螺母螺纹连接组件

　　这套螺纹连接组件是机械结构中最基础也最核心的可拆卸紧固单元，在各类设备装配场景中承担着零部件之间的锁紧、定位、传力作用，小到消费电子的内部结构固定，大到重型工程机械的机架拼接、风电塔筒的节段连接，都能见到同结构紧固件的应用身影。设计时首先考虑的是通用互换性，外螺纹件采用六角头结构，头部对边尺寸符合常规手动扳手、套筒工具的夹持标准，作业时不需要特制工装就能完成拧紧与拆卸操作，杆部的外螺纹采用普通三角牙型，牙型角60度，牙根处做了微小圆弧过渡，避免螺纹根部应力集中导致的杆部断裂，螺纹收尾处预留了足够的退刀长度，不会出现螺母拧到杆部末端卡死的问题。配套的六角螺母内螺纹与螺栓外螺纹公差带做了适配设计，中等精度配合既能保证手动旋合的顺畅度，

　　又能控制配合间隙在合理范围，避免受振动载荷时出现螺纹副松脱，螺母端面与支撑面的垂直度做了严格控制，拧紧时不会因为端面偏斜导致螺栓杆受到附加弯曲应力，影响连接强度。从安装边界来看，螺栓杆部长度根据被连接件的总叠厚预留了2到3个螺距的伸出量，保证螺母拧紧后螺杆末端能露出螺母端面，既满足螺纹连接的防松要求，又不会因为伸出过长占用额外装配空间、干涉周边其他零部件的布置；六角头的头部高度经过核算，既能承受拧紧时的扭矩载荷不发生头部变形，又能尽可能降低头部凸起高度，适配设备外壳、护板等对安装空间有严格限制的场景。实际应用中，这套连接组件可以配合平垫圈、弹簧垫圈或者防松垫片使用，平垫圈用来分散螺母对被连接件表面的压应力，

　　避免软质被连接件表面被压溃，弹簧垫圈则可以在振动工况下提供持续的预紧力补偿，降低螺纹副自行松脱的概率。建模过程中对螺纹牙型做了精确还原，不是简单的贴图示意，而是按照标准牙型的轮廓切除生成实体螺纹，能直观展示内外螺纹旋合时的配合状态，不管是做装配干涉检查、连接强度仿真分析，还是做装配工艺的演示动画，都能直接调用。很多刚入行的结构设计人员容易忽略螺纹连接的细节设计，比如螺栓拧入螺纹孔的深度、通孔与螺栓杆的间隙值、拧紧空间是否足够放下扳手，这套模型可以作为基础设计参考，在做整机结构排布时提前预留好紧固件的安装位置与操作空间，避免后期装配时出现螺栓穿不进去、扳手没有操作空间无法拧紧的问题。在传动设备的轴承端盖固定、管路法兰对接、

　　钣金机架拼接等场景中，这类标准紧固件的选型直接影响设备的长期运行可靠性，如果螺纹配合间隙过大、预紧力不足，设备运行时的持续振动会让螺母逐渐松脱，严重时会导致连接部件移位、设备故障；如果预紧力过大超过螺栓的屈服强度，又会导致螺栓拉长断裂，这套模型的结构细节完全按照通用紧固件的实际生产尺寸构建，能帮助设计人员在选型阶段直观核对紧固件的外形尺寸与安装空间的匹配度，减少设计迭代过程中的错误。
