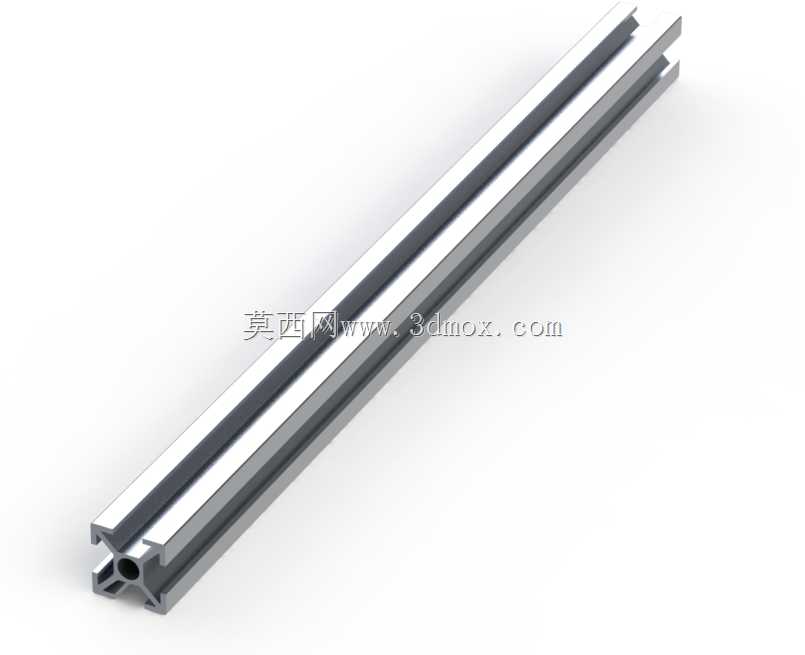

2020规格欧标基础款工业铝型材

　　这款20×20截面的基础款铝型材，是轻型自动化设备框架搭建场景里的常用基础构件，日常在桌面级小型检测工装、实验室小型试验台架、3D打印机主体框架、电子产线小型物料接驳台、传感器安装支架这类对载荷要求不高的结构场景中应用极广。从截面设计来看，型材采用对称式槽口布局，四个侧面均开有标准欧标T型槽，槽口尺寸适配常用的M4、M5规格T型螺栓与方形螺母，安装时不需要对型材做额外的钻孔攻丝处理，只需要将预置螺母滑入槽道对应位置，就能快速完成相邻型材、功能附件的锁紧固定，大幅压缩现场组装的工时。型材的截面壁厚控制兼顾了结构刚性与轻量化需求，单米重量控制在较低区间，单人就能完成长尺寸型材的搬运与裁切作业，常规的台式铝材切割机就能完成精准定长裁切，

　　切口经过简单去毛刺处理后就能直接用于组装，不需要做额外的表面二次加工。从安装边界来看，型材的外接圆尺寸严格控制在20mm×20mm的正方形截面范围内，相邻两根型材采用直角连接件拼接时，外轮廓不会出现突出的安装结构，能够保证框架外表面的齐整度，适合用于对外观整洁度有要求的桌面设备外框搭建。型材中心位置设计有贯通的中心孔，既可以用于穿设设备内部的线缆、气路软管，也可以作为拼接时的定位孔使用，搭配圆柱定位销能够快速完成多根型材的同轴对接，减少拼接时的尺寸校准工作量。槽道的内部尺寸经过优化，T型螺母滑入后不会出现径向晃动，锁紧螺栓时螺母不会跟转，即便是垂直安装的场景下，预置的螺母也不会从槽道内滑落，能够有效降低高空或者狭窄空间内的组装难度。

　　在实际设备搭建过程中，这款型材可以搭配同系列的角槽连接件、端面连接板、脚轮安装座、蹄脚调节件等标准附件，快速搭建出不同高度、不同跨度的框架结构，针对需要经常拆装调整的试验类设备，这种铝型材框架相比传统的焊接方管框架，具备可反复拆装、调整位置不需要破坏结构、后期改造升级成本低的明显优势。型材表面经过阳极氧化处理，日常在车间常规温湿度环境下使用不会出现氧化锈蚀问题，表面硬度足够抵抗日常的轻微磕碰，不会因为安装过程中的小摩擦出现明显划痕，长期使用也能保持外观的整洁度。针对需要安装透明防护板、亚克力门板的场景，型材侧面的槽道可以直接嵌入配套的密封胶条与板材，不需要额外加装固定压条，就能完成防护面板的安装，进一步简化防护结构的设计流程。

　　在做三维建模时，这款型材的模型严格还原了实际截面的所有细节，包括槽道的倒角尺寸、中心孔的直径、壁厚的均匀度，在做装配干涉检查时，能够准确模拟螺栓、螺母的安装空间，避免设计完成后出现实际组装时连接件与型材槽道干涉的问题，设计人员可以直接调用模型完成框架的快速拼接，不需要从零开始绘制型材截面，大幅缩短框架类结构的设计周期。
