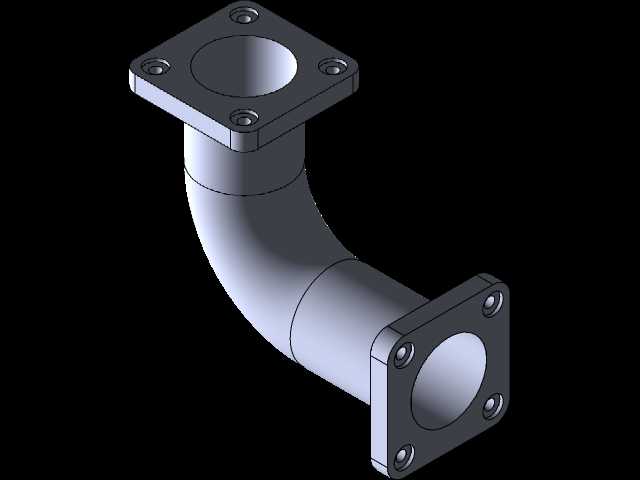

90度方形法兰连接弯管接头结构

在工业流体输送、气动回路搭建、小型设备气路排布的现场场景里，这类两端带方形法兰的90度弯接结构是管路转向时的核心连接件，不少设备的紧凑安装空间里，直管无法完成转向对接，就需要这类一体成型的弯管结构来规避管路弯折带来的通径缩窄、应力集中问题。从实际使用场景来看，它常被用在空压机站房分支管路转向、小型液压设备阀块外接管路、环保设备通风管路的直角转向位置，相比螺纹连接的弯头，法兰式的连接结构在需要反复拆装检修的管路节点上优势更明显，不需要反复拧动管体，只需要拆卸法兰上的紧固件就能完成管路分离，后期维护更换密封件的操作难度更低。

从设计思路上看，这个弯管采用了等通径的圆弧过渡结构，弯曲段的曲率半径经过匹配计算，既不会因为曲率过小导致流体经过时产生过大的局部阻力，也不会因为曲率过大占用过多的安装空间，两端的方形法兰和弯管本体采用一体式结构设计，避免了焊接连接带来的焊缝腐蚀、应力变形问题，法兰端面上的四个安装孔采用对称排布，安装时不需要刻意调整法兰周向角度，四个孔位可以和对接端的法兰孔快速对位，降低现场安装的对位难度。

安装边界方面，两端法兰的安装面保持严格的垂直关系，保证对接之后两段管路的轴线保持90度夹角，不会因为法兰面角度偏差导致管路安装后产生额外的装配应力，法兰上的安装孔为通孔设计，适配常用的内六角圆柱头螺栓，螺栓穿入方向可以根据现场操作空间选择从法兰外侧或者内侧穿入，适配不同狭窄空间的安装需求。弯管的管壁厚度经过强度校核，能够承受常规工业管路的工作压力，内壁做了光滑过渡处理，减少流体经过时的紊流产生，降低管路运行时的振动和噪音。在实际选型时，需要匹配对接管路的通径尺寸，同时确认两端法兰的孔位中心距和对接端法兰一致，避免出现孔位错位无法安装的问题，安装时法兰接触面需要加装适配材质的密封垫片，根据输送介质的特性选择橡胶、石棉或者金属缠绕垫片，保证连接位置的密封性能，避免介质泄漏。
