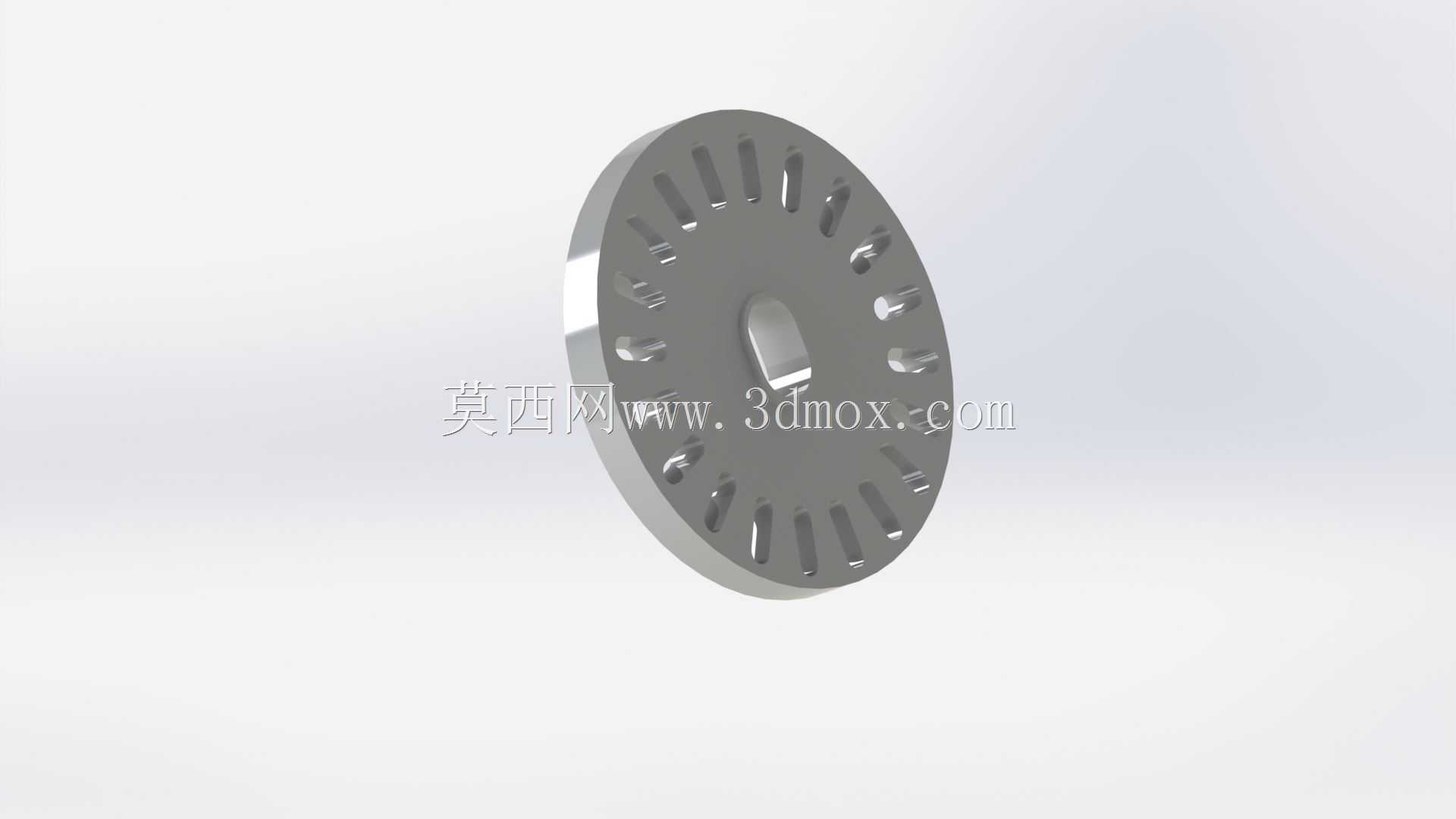

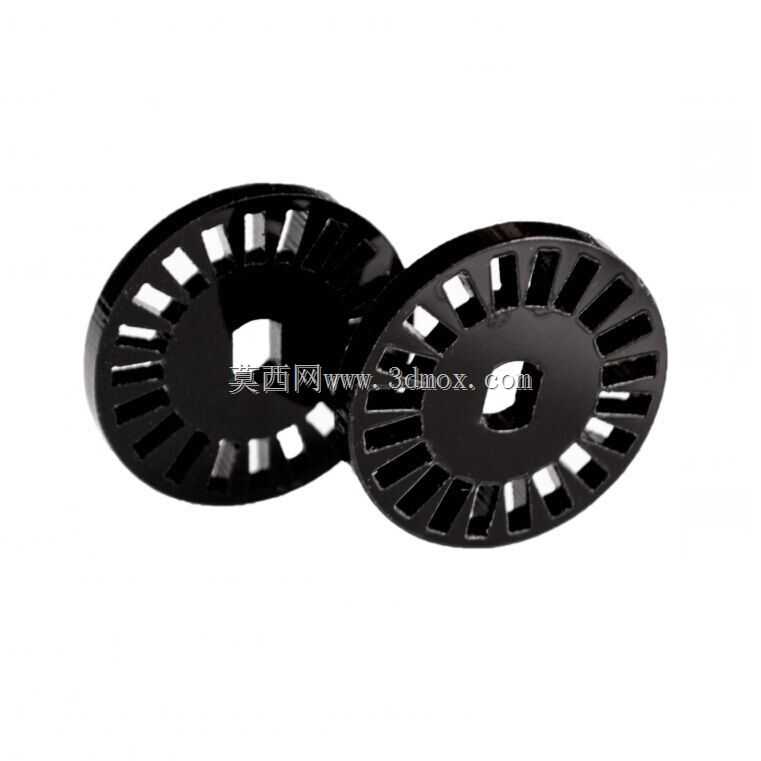

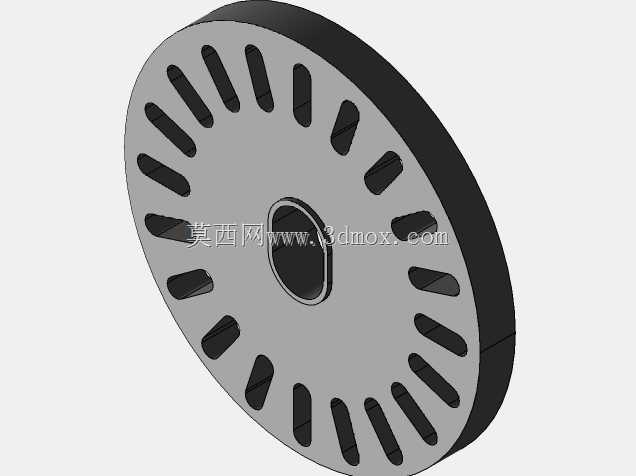

在中小功率直流、异步电机的转速闭环控制场景里,这类码盘是光电式测速编码器的核心传感部件,常配套对射式光电传感器、LM393电压比较器电路使用,把电机转轴的旋转角位移转换成脉冲电信号,给控制系统提供实时转速反馈,常见于小型传送带驱动、桌面级数控设备进给轴、智能小车动力单元、教学实验电机台架这类对测速精度要求适中、成本控制较严格的应用场景。从结构设计逻辑来看,这类码盘采用薄型圆盘式结构,中心开设与电机输出轴适配的D型定位孔,安装时直接套入电机轴端,靠轴肩和顶丝完成轴向与周向固定,不需要额外设计复杂的连接法兰,整体轴向安装厚度控制在3mm以内,径向最大尺寸根据配套电机的功率段不同,适配20mm到60mm直径的电机端盖安装空间,
不会额外占用过多的电机端部安装空间,也不会给电机轴带来过大的额外转动惯量,避免影响电机的动态响应特性。码盘的盘面均匀分布多组通光槽与遮光辐条,两种槽型的码盘分别对应不同的脉冲分辨率,宽槽款每转输出20个脉冲,窄槽款每转输出30个脉冲,槽口的边缘做了直角锐边处理,没有倒角或圆角,保证光电传感器接收端的光信号通断切换干脆,配合LM393比较器做信号整形时,能输出边沿陡峭的方波信号,减少信号抖振带来的测速误差,避免低速运行时出现脉冲计数丢步的问题。设计时需要重点控制盘面的平面度公差,整体平面度误差要控制在0.05mm以内,安装后盘面的径向跳动不超过0.1mm,防止码盘旋转时蹭到光电传感器的发射或接收端面,造成部件磨损或者信号遮挡;
盘面的遮光部分采用不透光的工程塑料材质一体注塑成型,不需要额外做表面发黑处理,材料本身的遮光率就能满足光电检测的要求,通光槽的位置度公差控制在0.02mm以内,保证每一个通光槽对应的角度间隔均匀,避免脉冲间隔不均带来的测速波动。实际选型配套时,要注意码盘的中心孔尺寸必须和电机轴径完全匹配,D型孔的平面方向要和电机轴的D型切面完全贴合,防止长期运行后码盘和转轴之间出现相对滑动,导致测速失准;安装时要调整光电传感器的槽型位置,让码盘的盘面正好处于传感器槽口的中间位置,和两侧的发射、接收端面保留0.5mm以上的间隙,避免运行过程中出现摩擦。这类码盘不需要额外的信号处理电路,直接配合对射式光电开关就能输出原始的脉冲信号,后续的信号整形、
计数、转速换算都可以在外置的控制板上完成,整体结构简单可靠,抗振动性能优于玻璃材质的高精度码盘,在普通工业环境下的使用寿命更长,不容易因为装配时的磕碰或者运行中的振动出现盘面碎裂的问题,适合在非高精度伺服控制的普通调速场景下使用,替换成本也相对较低。
