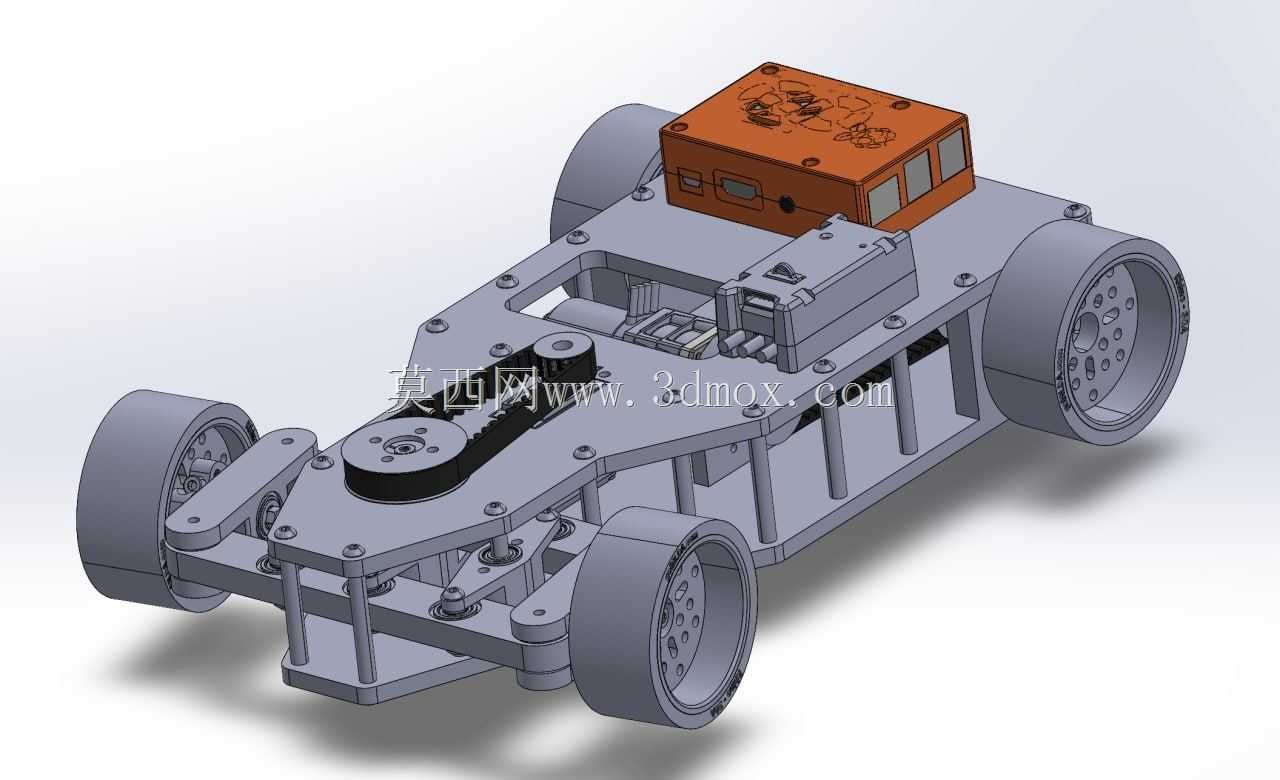

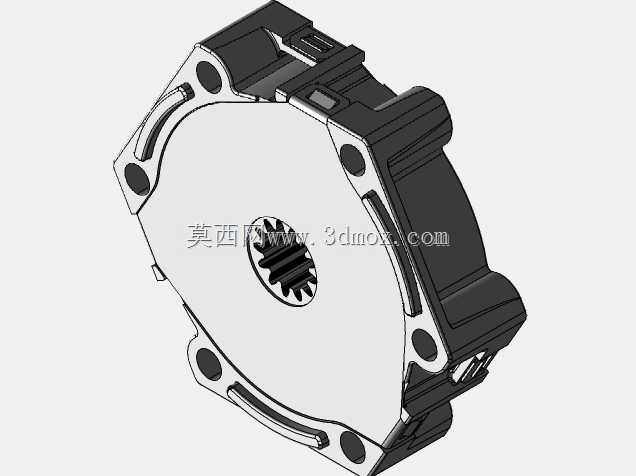

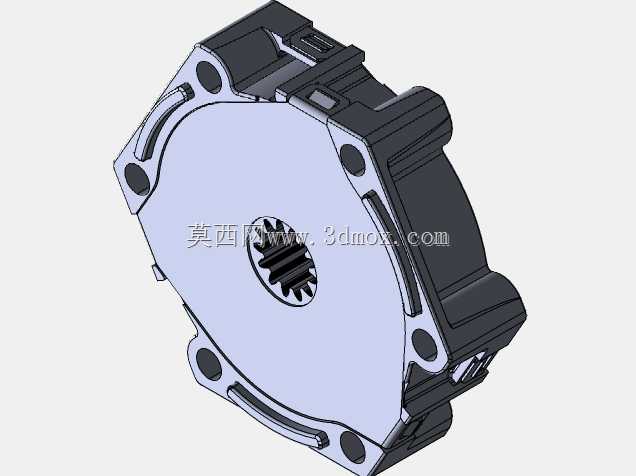

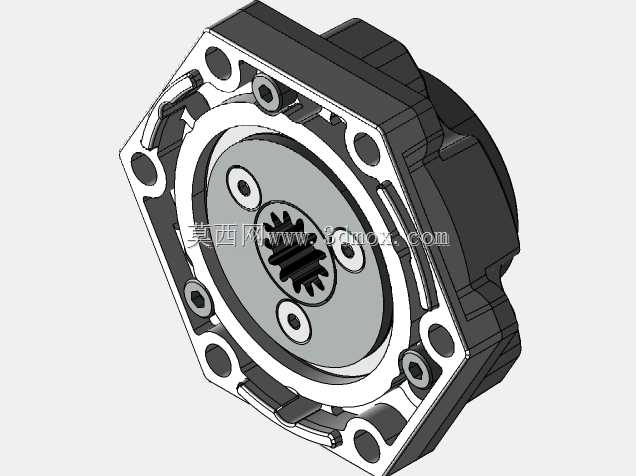

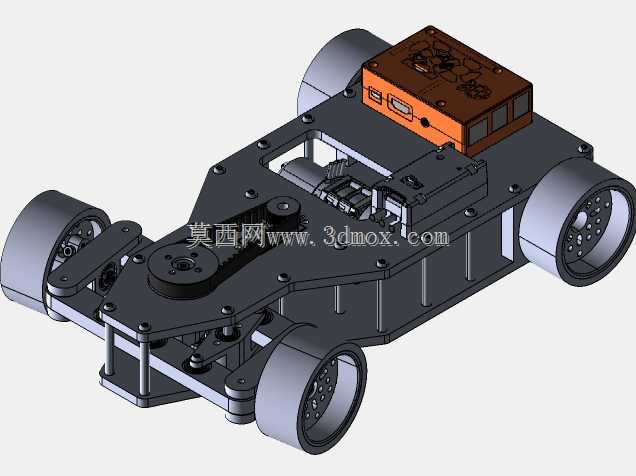

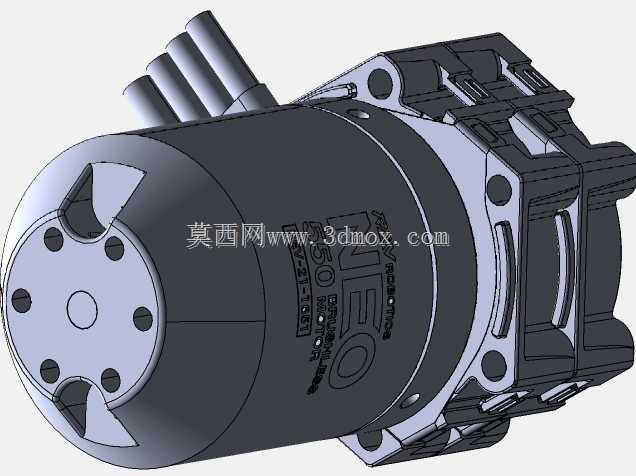

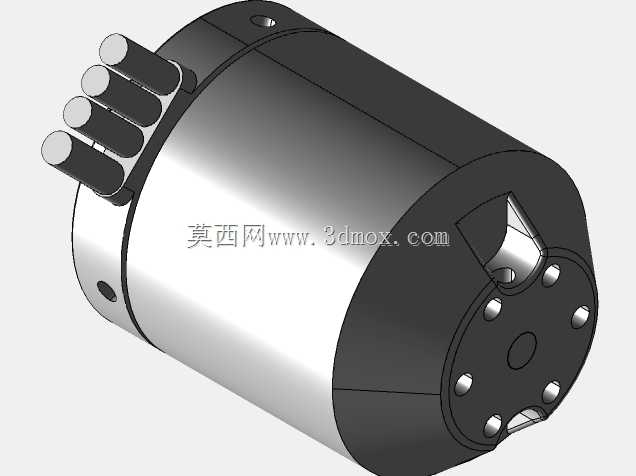

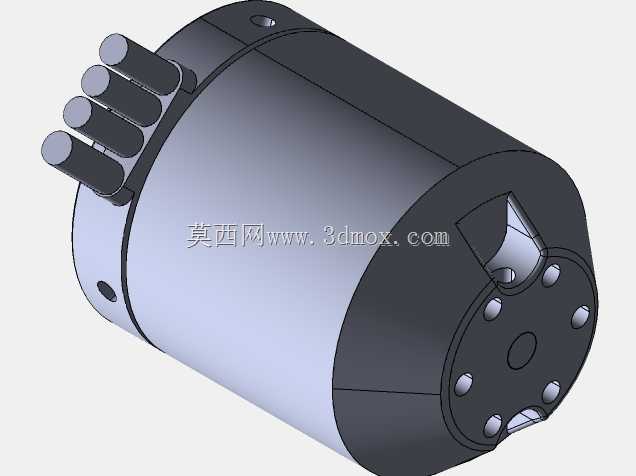

这款轮式移动小车的设计,最初的出发点是消化手头FTC竞赛剩余的标准机械零件,搭配可快速迭代的3D打印结构件,搭建一套可灵活拓展功能的小型移动验证平台,核心控制单元搭载树莓派,驱动端采用NEO 550电机提供行走动力,整体结构偏向轻量化、易拆装的实验属性,适合高校创客团队、个人开发者做二次功能拓展。从实际应用场景来看,这类小型轮式底盘既可以作为机器人入门教学的实操载体,用来演示带传动布局、轮系定位、电控元件安装的基础机械逻辑,也可以通过在顶部预留的安装平面加装传感器模块,拓展成环境巡检、小型物料转运、视觉识别验证的移动载体,相比市面上的成品RC车,这套结构的所有安装位都做了通用化设计,不需要额外打孔攻丝就能适配多数常用的创客类传感器、控制板。

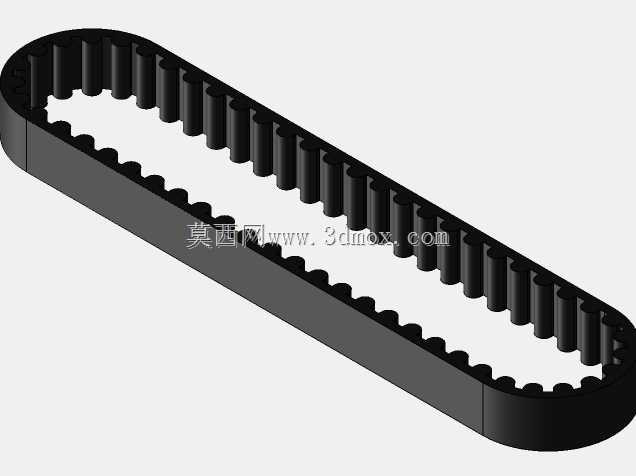

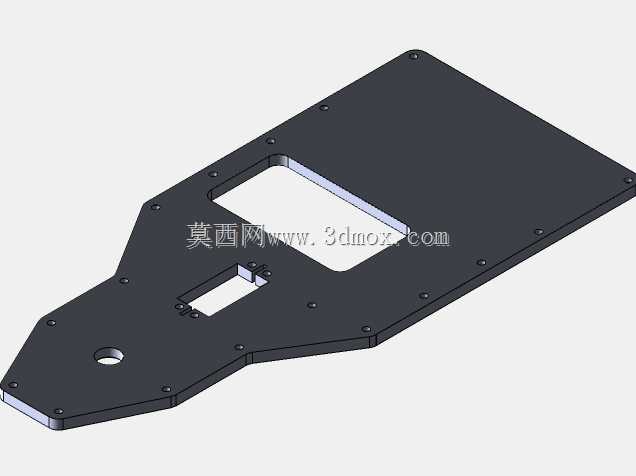

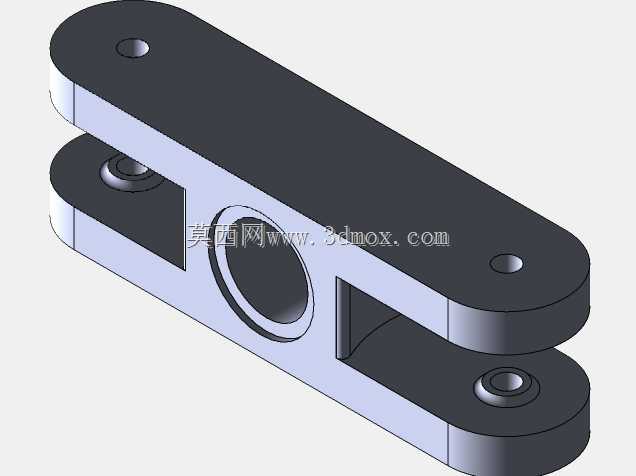

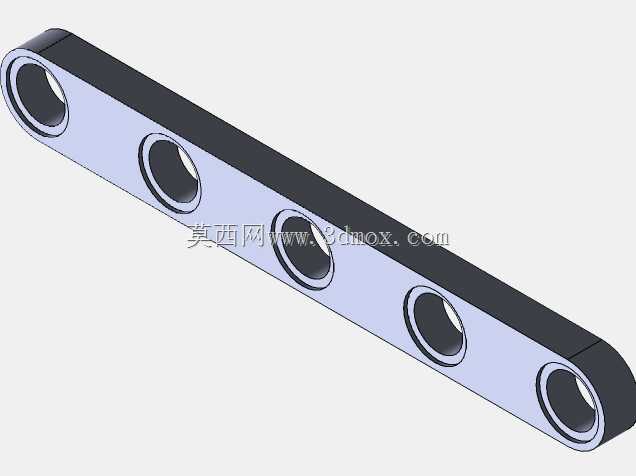

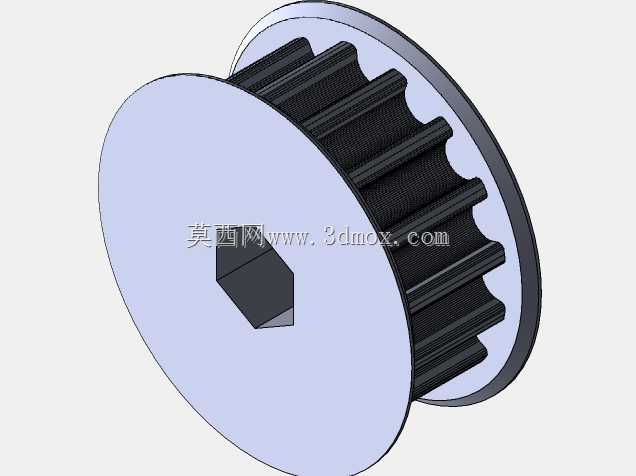

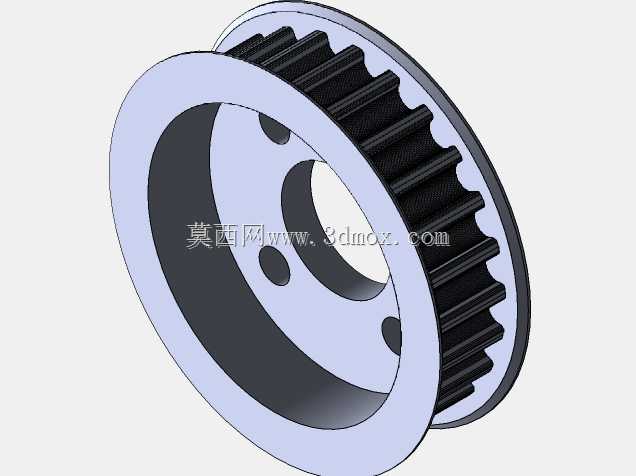

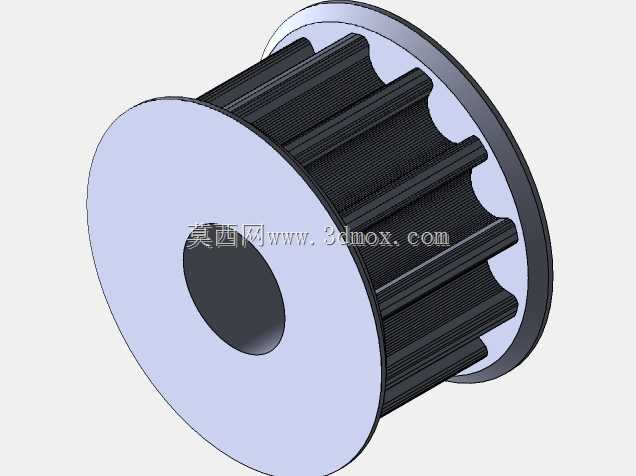

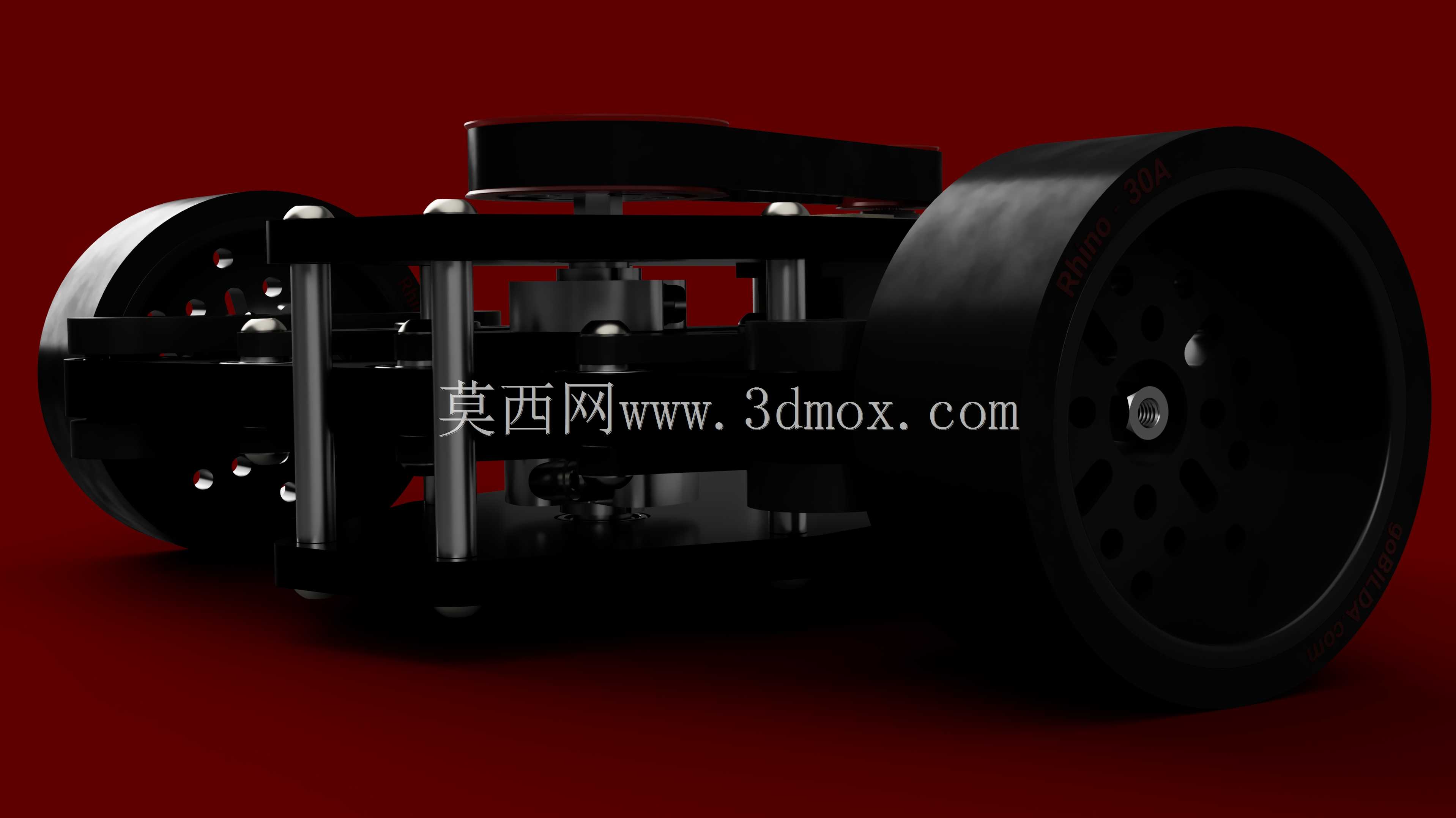

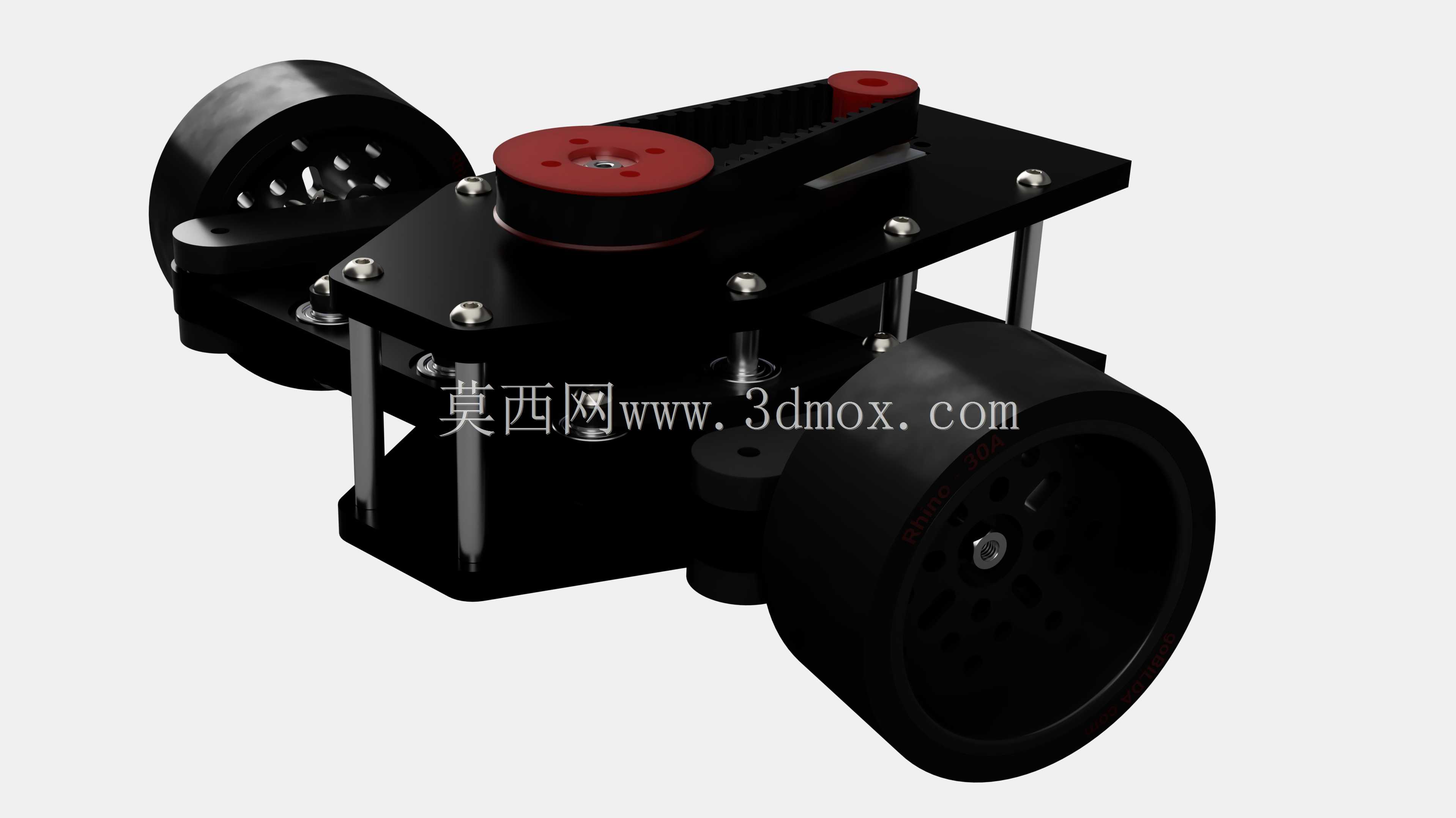

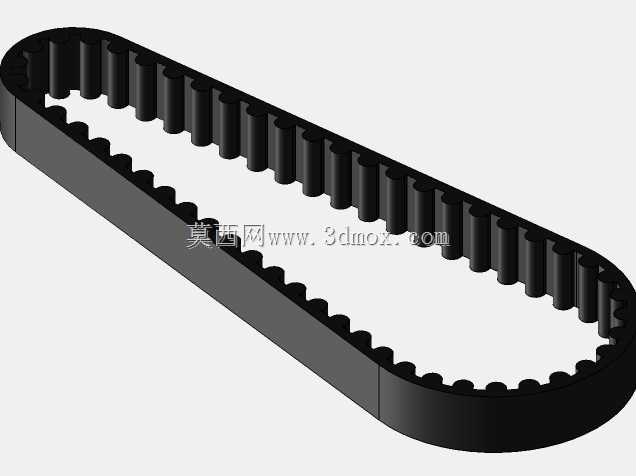

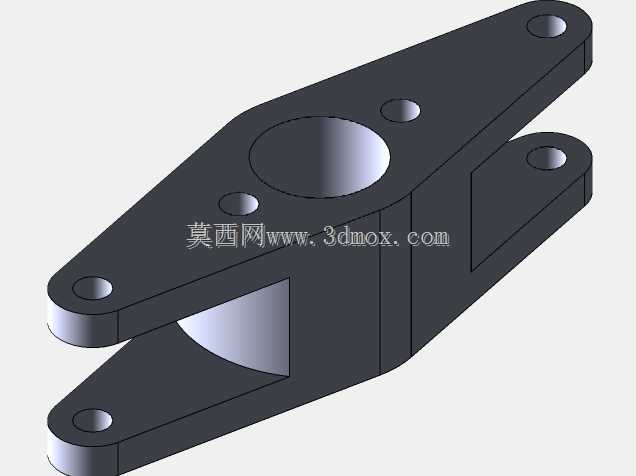

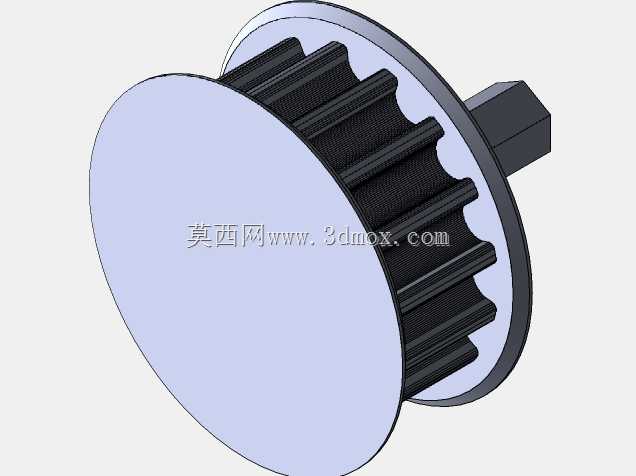

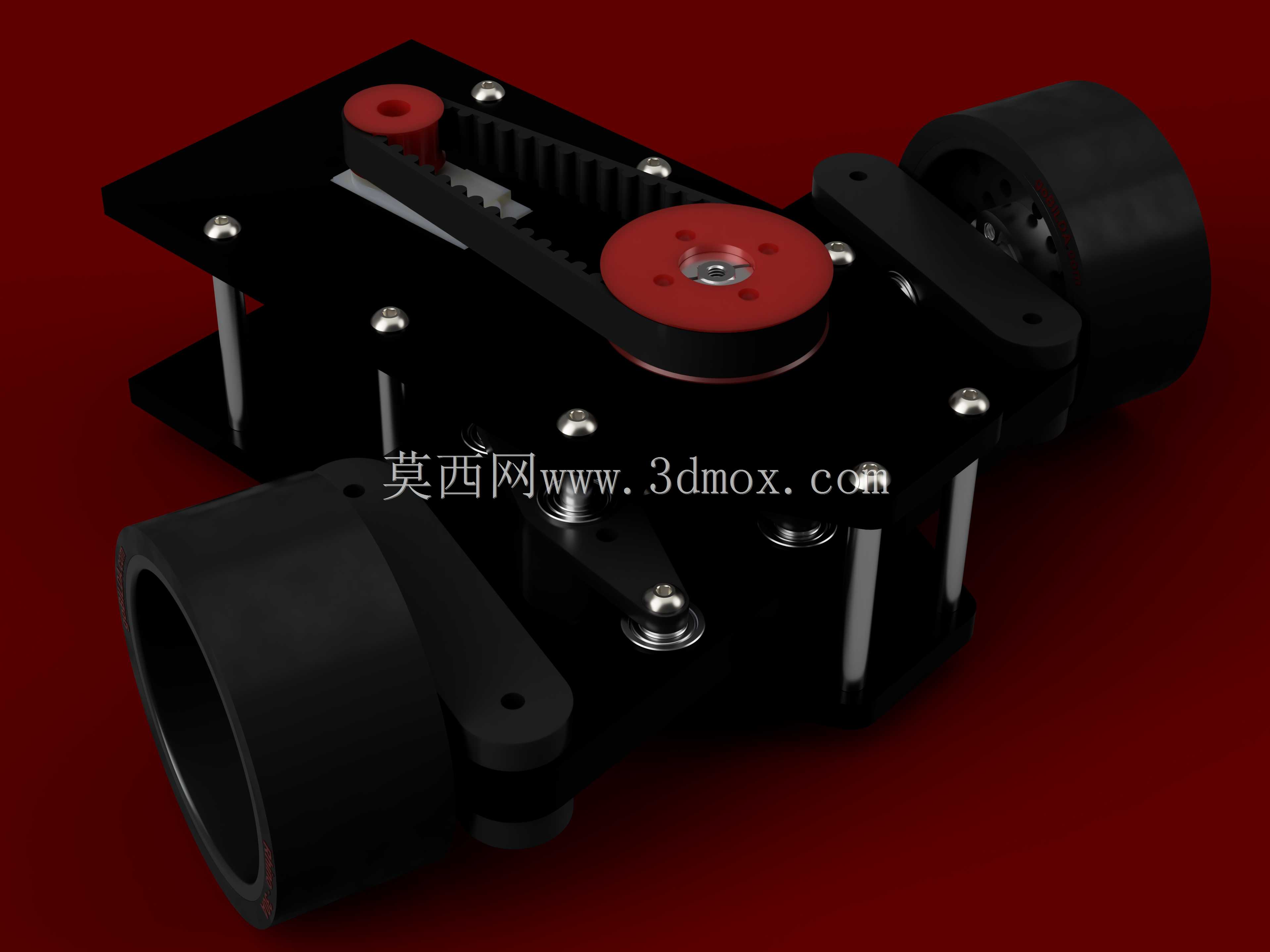

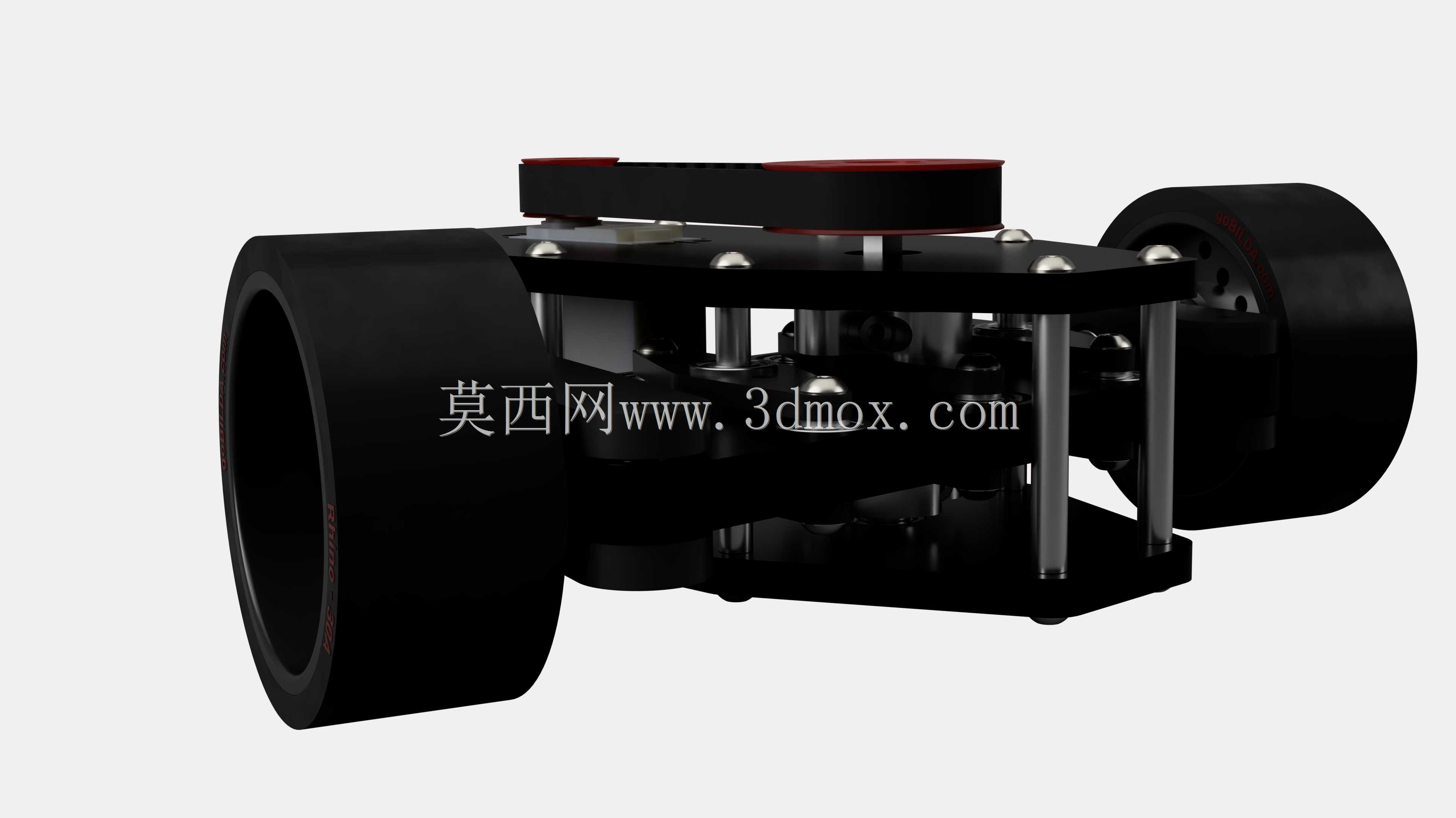

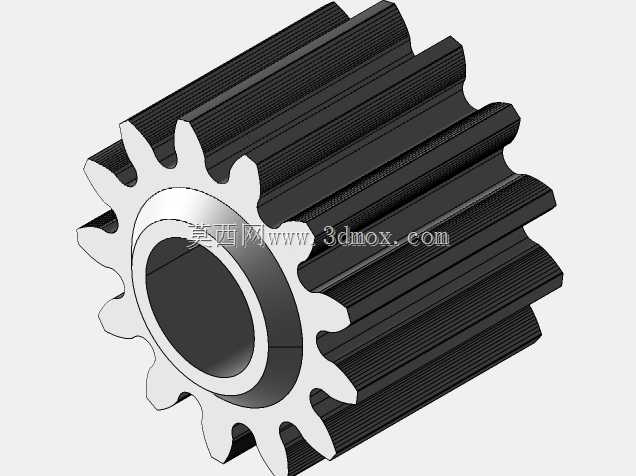

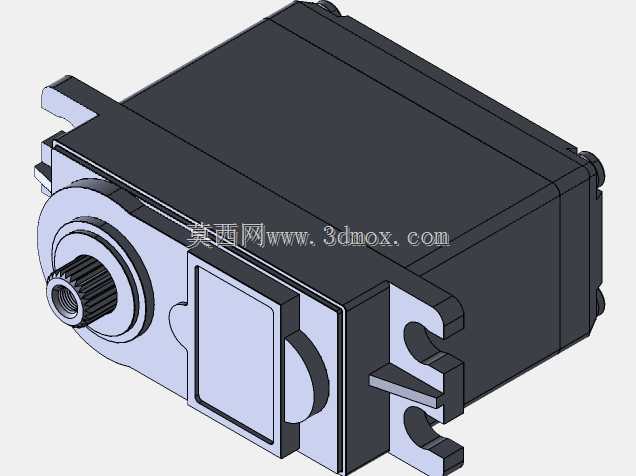

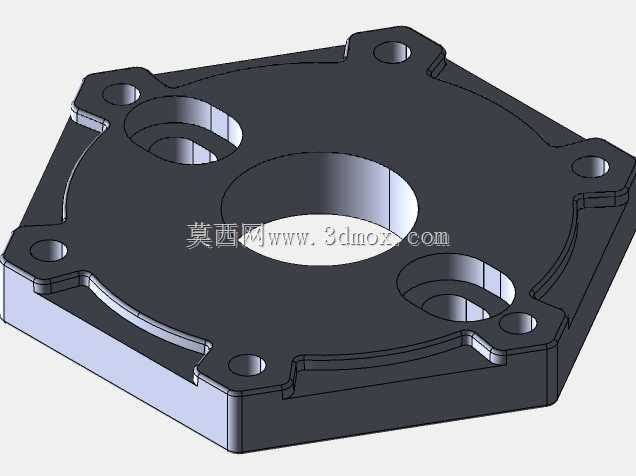

结构设计上,底盘主体采用平板式镂空框架,这种布局一方面能最大程度降低整车自重,减少行走过程中的动力损耗,另一方面镂空区域可以直接容纳传动带张紧结构、电机安装座、走线槽,不需要额外设计独立的护线结构,所有线束都可以从框架的镂空间隙中排布,避免轮组运动过程中剐蹭线束。行走轮组采用四轮布局,前轮为转向轮组,后轮为驱动轮组,驱动端通过同步带将电机输出动力传递到后轮轴,相比齿轮直驱的方案,同步带传动能吸收一部分启动瞬间的冲击载荷,就算行走过程中轮组遇到小的障碍物卡滞,也不会直接对电机输出轴造成刚性冲击,能有效延长驱动元件的使用寿命。转向部分采用独立的摇臂式转向结构,每个前轮都通过独立的铰接座固定在底盘前端,转向拉杆的连接位预留了多个调节孔位,可以根据实际调试需求调整转向行程,适配不同的转弯半径要求。

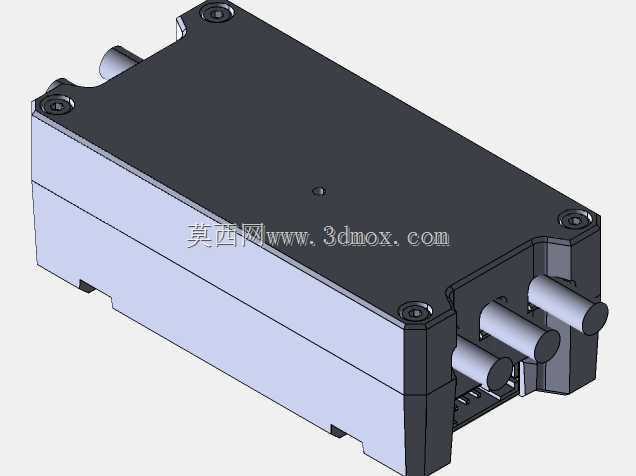

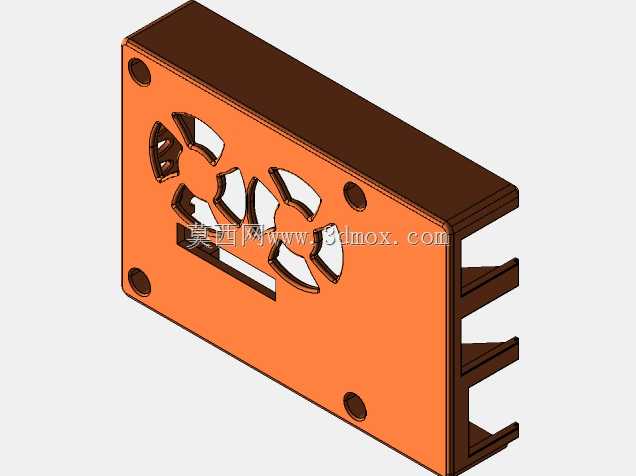

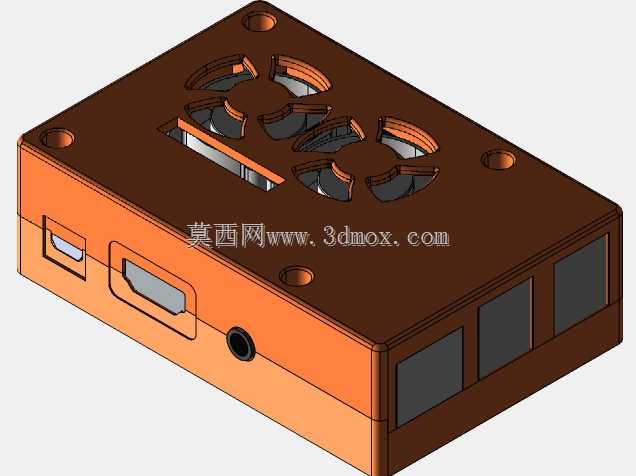

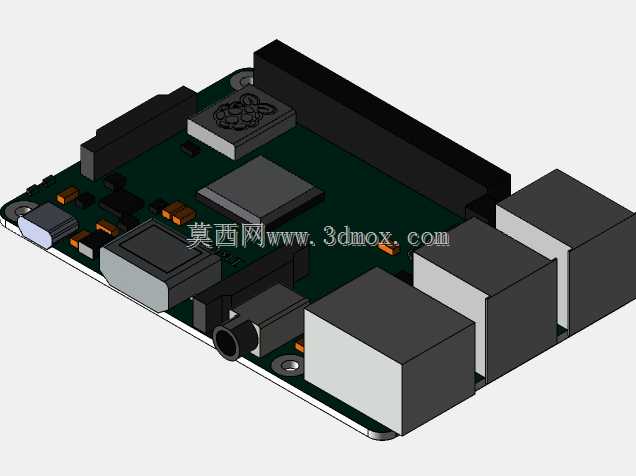

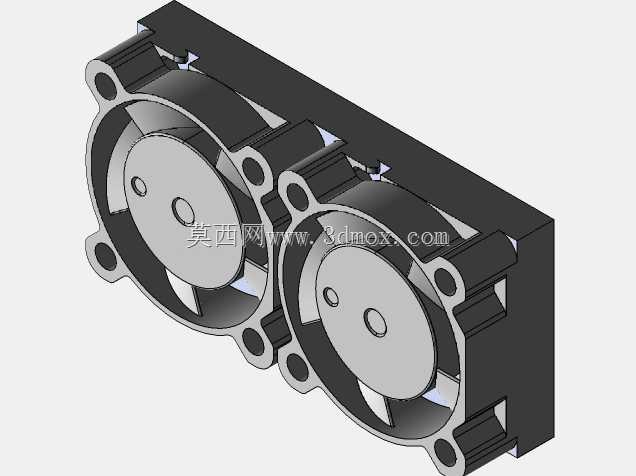

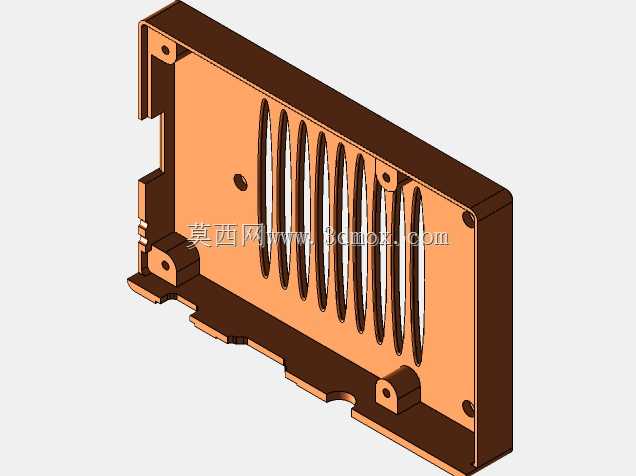

顶部的电控盒采用分体式设计,盒体本身也可以通过3D打印制作,盒盖表面预留了散热槽和状态指示灯的观察位,内部空间刚好可以容纳树莓派主控板、电机驱动板、接线端子等电控元件,电控盒通过四颗内六角螺丝固定在底盘中部的安装凸台上,凸台的高度刚好避开下方传动带的运动路径,不会出现运动干涉。轮组的轮毂也做了适配设计,既可以使用现成的标准RC车轮,也可以直接打印定制的轮毂结构,轮胎安装位的直径按照通用模型轮胎的尺寸做了公差匹配,安装时不需要额外粘接就能实现紧配合固定。

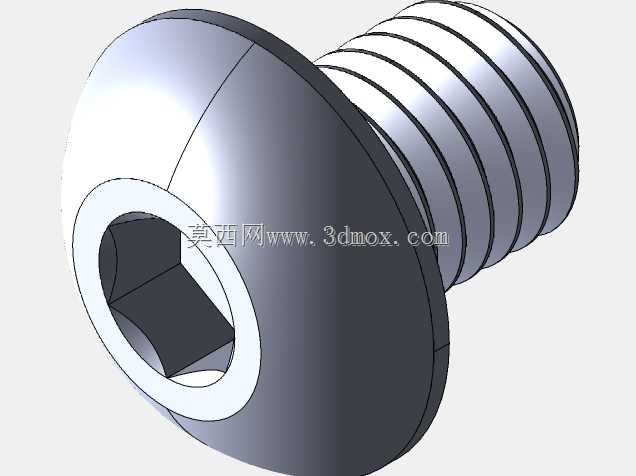

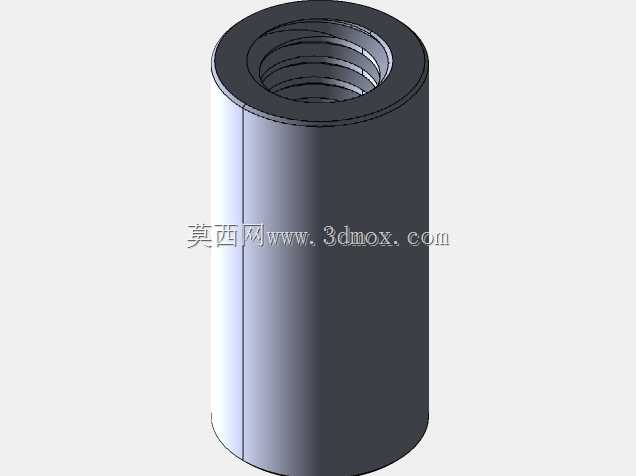

从安装边界来看,整车的轮距、轴距都参考了常规桌面级3D打印机的成型尺寸做了限制,所有3D打印结构件的最大尺寸都不超过200mm,不需要大尺寸打印设备就能完成所有自制零件的加工,底盘上所有的标准件安装孔都按照公制螺丝的标准尺寸设计,常用的M3、M4螺丝都可以直接适配,不需要单独定制非标准紧固件。底盘前端和后端都预留了拓展安装孔位,可以加装防撞条、机械臂支架、传感器安装架等附加结构,不需要对原有底盘做破坏性修改就能完成功能拓展。传动部分的张紧轮做了可调式设计,张紧轮的安装座开有长条形调节槽,使用过程中如果同步带出现松弛,只需要松开张紧轮的固定螺丝,调整张紧轮的位置就能重新张紧传动带,不需要拆解整个底盘结构。

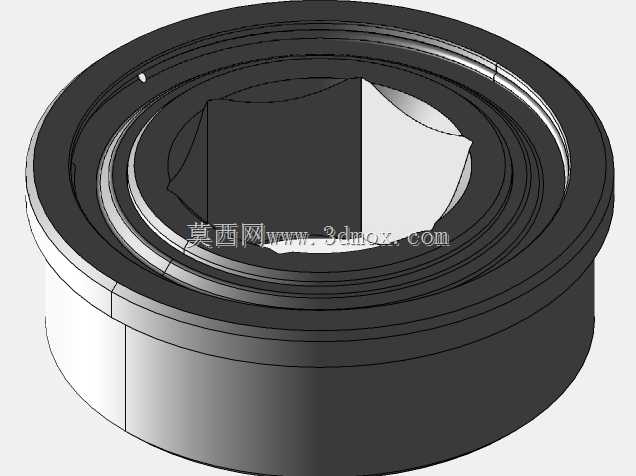

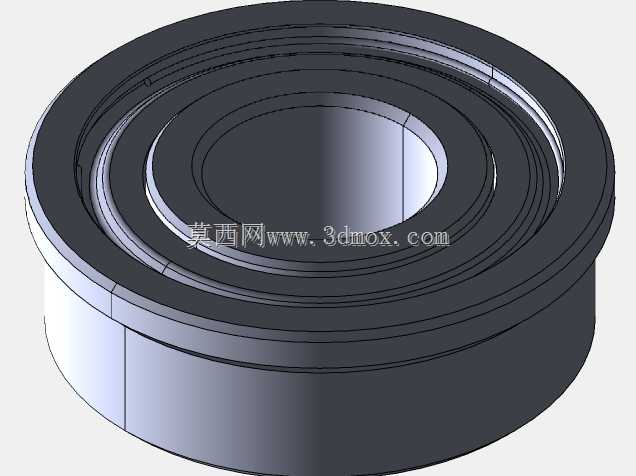

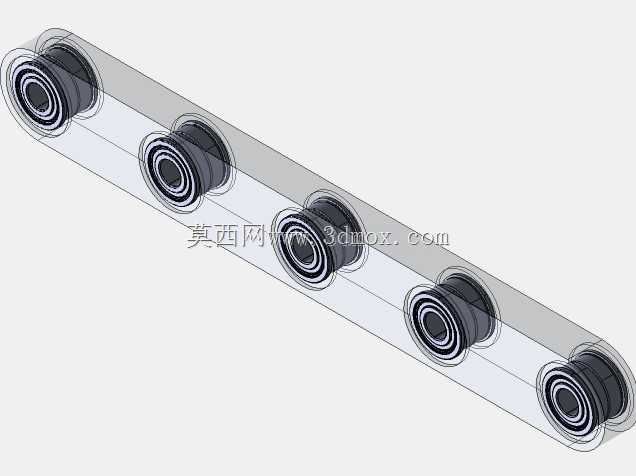

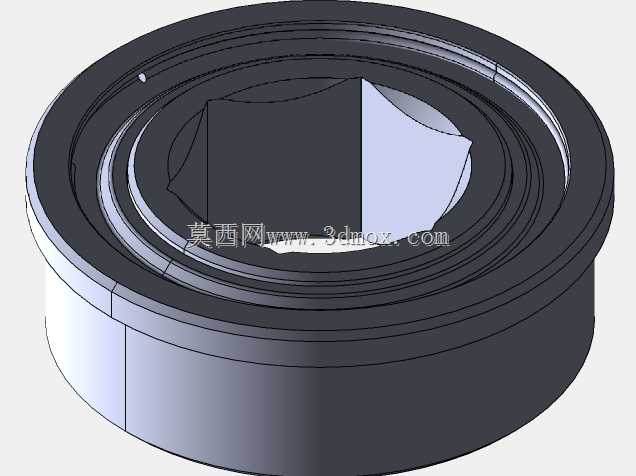

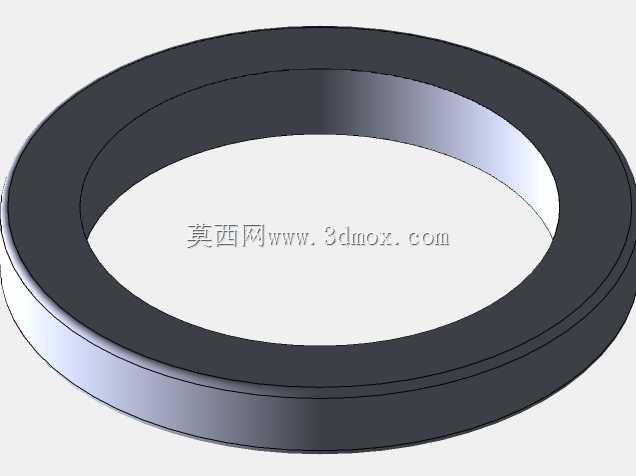

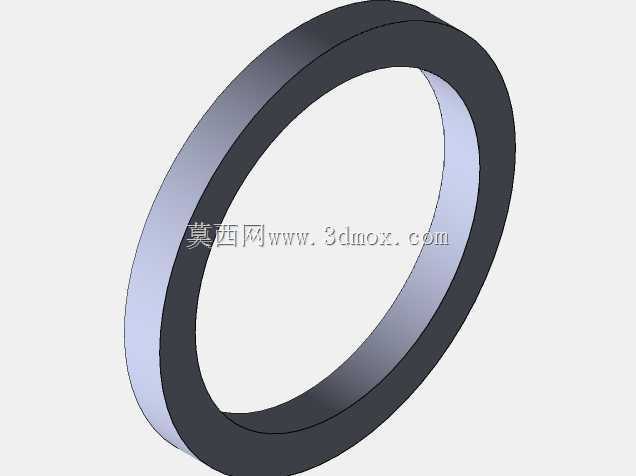

实际调试过程中,这套结构的重心控制在底盘中部偏下的位置,电池组可以放置在底盘中部的镂空区域,进一步降低整车重心,行走过程中不容易出现侧翻,就算是在坡度不超过15度的斜面行走,也能保持足够的稳定性。轮组的铰接位置都预留了轴承安装位,安装标准微型轴承之后,转向和轮组转动的阻尼非常小,能有效减少动力的无效损耗,提升整车的续航表现。整个结构的装配逻辑非常清晰,所有零件都有对应的定位止口,装配过程中不需要复杂的工装夹具,按照从下到上的顺序就能完成整车组装,就算是机械基础较弱的开发者,也能在短时间内完成整车的装配调试。
