2020-2040规格工业挤压铝合金型材

　　在非标自动化设备搭建、小型3D打印设备框架组装、桌面级CNC机架改制这类场景里，20系列的铝型材一直是轻量化结构搭建的核心选型，这次的2020-2040规格型材，本质是在标准2020铝型材的截面基础上做了纵向功能拓展，兼顾了单型材的安装灵活性与组合拼接的结构刚性。从截面设计来看，这款型材保留了欧标20系列铝型材的核心槽口特征，槽宽适配标准M4/M5T型螺母，不需要额外做攻丝处理就能完成各类连接件、面板、功能附件的快速装配，这也是挤压铝型材在小设备搭建里替代焊接钢框架的核心优势——所有连接都是可拆卸的，后期调整设备布局、更换功能模块的时候不需要切割破坏原有结构，只需要松开紧固件就能重新排布。

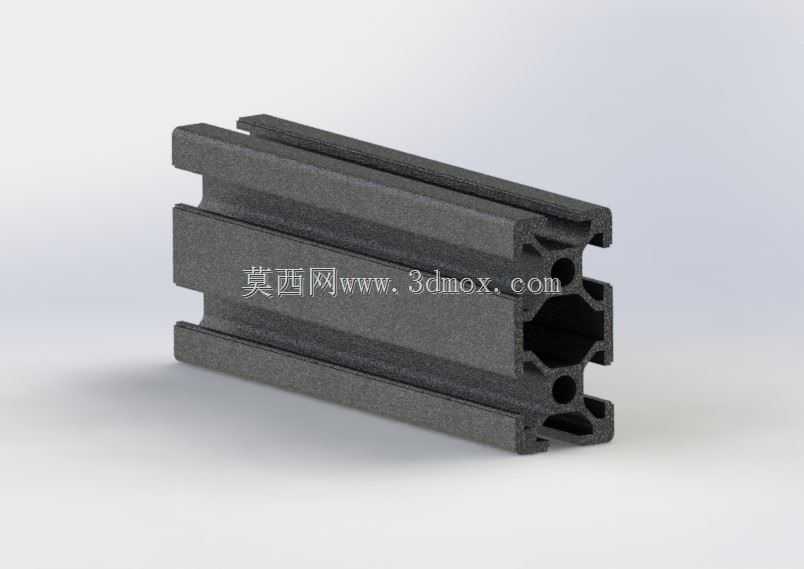

　　不同于标准等截面的2020或者2040型材，这款型材的截面做了非对称的腔体设计，一侧是双列平行的T型槽结构，适合用来安装直线导轨、拖链支架、传感器安装座这类需要沿型材长度方向调整位置的附件，另一侧预留了两个贯通的圆形安装孔位，孔位的同轴度沿型材挤压方向全程保持一致，既可以用来穿设设备内部的走线，避免线缆外露造成的安全隐患与积灰问题，也可以穿入圆钢做加强芯，在需要承受较大弯矩的安装场景下提升整根型材的抗弯能力，不需要更换更大截面的型材就能满足负载要求，能有效控制设备的整体重量与材料成本。

　　从安装边界来看，这款型材的截面外接尺寸控制精准，单根型材的宽度方向尺寸公差控制在±0.2mm以内，长度方向可以根据实际搭建需求任意裁切，拼接的时候相邻两根型材的连接面可以做到完全贴合，不会出现因为截面尺寸偏差导致的框架错位问题。在做设备框架搭建的时候，这款型材既可以单独作为横梁、竖梁使用，也可以两根对拼组成等效4040规格的立柱，在需要更高刚性的位置不需要单独采购大规格型材，通过标准角码、内置连接件就能完成拼接，适配性非常强。

　　实际应用中，这类型材常用来搭建小型桌面设备的主体框架，比如桌面级点胶机的机架、小型检测设备的支撑框架、实验室非标测试工装的基体，因为铝合金本身的氧化层有不错的耐腐蚀能力，不需要额外做表面喷漆处理，挤压成型后的银白氧化外观就能满足一般工业场景的使用要求，在洁净度要求较高的车间环境里使用也不会出现掉漆、锈蚀掉屑的问题。设计这款型材的三维模型时，重点还原了截面的所有细节特征，包括T型槽的收口尺寸、腔体的壁厚、安装孔的位置与直径，在做装配设计的时候可以直接调用模型完成整体框架的虚拟装配，提前验证所有连接件、安装附件的干涉情况，避免实际裁切组装的时候出现尺寸不匹配的问题。

　　不同于焊接结构需要提前预留焊接收缩量，铝型材搭建的结构所有尺寸都是可以精准控制的，这款型材的槽口位置设计也考虑了附件安装的兼容性，市面上常规的20系列铝型材专用配件，比如角槽连接件、端面连接板、脚轮安装座、蹄脚调节座都可以直接适配，不需要单独定制特殊配件，能大幅缩短设备的搭建周期。在做轻量化设计的时候，这款型材的米重控制在合理区间，在满足常规小型设备负载要求的前提下，比同刚性的钢框架重量轻60%以上，设备移动、调整位置的时候更加方便，也能降低对底部支撑脚轮、支撑脚的负载要求。

　　另外，型材的非对称截面设计也给特殊场景的安装提供了便利，比如需要在型材侧面安装滑动导轨的时候，双列平行槽的一侧可以直接固定导轨的两个安装边，不需要额外增加转接板，导轨的安装基准面直接和型材的挤压成型面贴合，能保证导轨的直线度，减少后期校直的工作量。而带贯通孔的一侧既可以走气路、电路的管线，也可以在孔内安装弹性缓冲件、定位销这类功能零件，拓展了单根型材的使用场景，不需要在型材上额外钻孔加工，保留了型材整体的结构强度，也减少了二次加工的工序。
