SG90微型舵机伺服执行机构三维结构

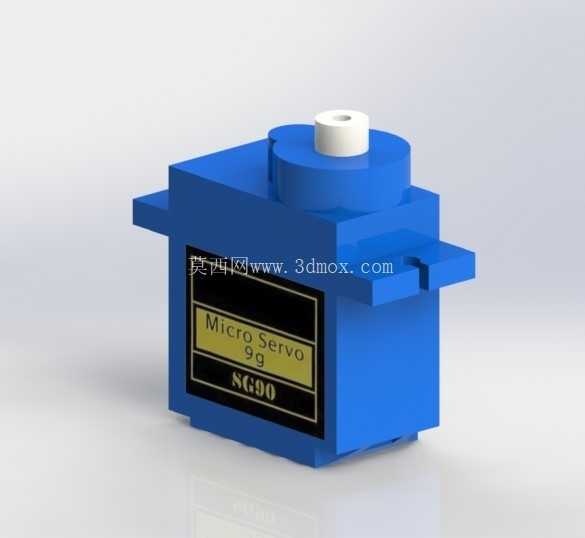

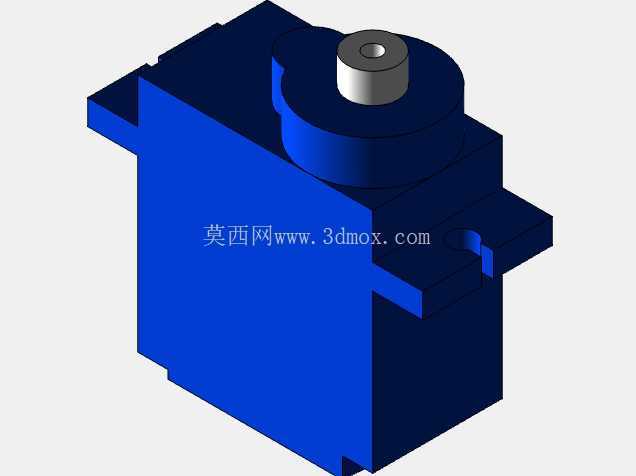

　　在桌面级小型自动化装置、航模舵面控制、教育类机器人实训平台、智能门锁锁舌驱动、小型摄像头云台俯仰转向机构这类对安装空间、自重、控制精度有均衡要求的场景里，9g级微型伺服舵机是应用频次极高的执行元件，本次呈现的SG90舵机三维结构，完整还原了量产实物的所有装配边界与结构细节，可直接用于整机装配的干涉校验、安装支架的配套设计、运动仿真的动作模拟环节。从实际工程使用的角度看，这类微型舵机的核心功能是接收PWM控制信号，输出指定角度的转角位移与额定扭矩，带动负载完成定角度的往复摆动动作，不同于连续旋转的动力电机，它自带位置反馈闭环，不需要额外加装编码器就能实现0-180度范围内的角度定位，控制逻辑简单，驱动电路集成在舵机壳体内部，不需要外部搭配复杂的驱动模块，非常适合空间紧凑、负载不大的点位摆动工况。做结构设计的时候，首先要卡准的就是安装边界，这款舵机主体为方正的蓝色塑壳结构，两侧伸出带安装孔的固定耳，安装孔的中心距、孔径都严格匹配通用9g舵机的行业通用尺寸，顶部的输出轴为白色塑料齿盘结构，轴径、齿形、输出轴端面到壳体底部的高度都和实物完全一致，设计配套安装座、摇臂的时候，直接调用这个模型就能完成配合尺寸的匹配，不需要反复核对二维图纸的公差，能大幅减少样机打样阶段的装配干涉问题。

　　从结构设计思路上看，这款舵机把直流驱动电机、减速齿轮组、位置反馈电位器、控制电路板全部集成在一个封闭的塑壳内部，整体布局非常紧凑，电机布置在壳体内侧，通过多级尼龙减速齿轮把高转速低扭矩的电机输出，转化为低转速高扭矩的轴端输出，齿轮组的传动比经过匹配，刚好能在4.8V-6V的常规供电电压下，输出满足小型负载需求的扭矩，同时保证转角响应速度满足航模、小型机器人的动作响应要求。输出轴的限位结构设计在齿轮组末端，配合电位器的转动行程，把输出转角限制在0到180度的常用区间，避免超程转动损坏内部齿轮与电位器。

　　实际选型使用的时候，要注意几个关键的结构细节：一是壳体底部的出线位置，三维模型里还原了出线口的位置与尺寸，设计安装腔的时候要预留足够的走线空间，避免装配时压断舵机引线；二是两侧固定耳的厚度与安装孔的沉台结构，用M2自攻螺丝固定的时候，螺丝长度不能超过固定耳到壳体内腔的安全距离，否则螺丝拧入过深会顶到内部的齿轮或者电路板，造成舵机卡滞甚至电路短路；三是输出摇臂的安装配合，输出轴的齿形为细牙花键结构，配套的塑料摇臂和金属摇臂都要匹配这个花键规格，设计自定义摇臂的时候，可以直接提取模型里输出轴的花键轮廓做配合特征，保证装配后无旷量，角度定位准确。在做整机运动仿真的时候，这个模型可以直接设置转动副，把输出轴的转动范围限定在实际工作行程内，模拟舵机带动负载摆动的全过程，提前验证运动过程中是否会和周边结构件发生碰撞，比如做小型机械爪开合机构的时候，就能通过仿真验证爪头开合角度是否满足抓取范围要求，舵机扭矩是否能匹配抓取负载的阻力矩，提前调整舵机安装位置或者连杆传动比，避免样机制作完成后出现动作不到位、舵机堵转烧损的问题。很多刚接触小型自动化结构设计的工程师，容易忽略微型舵机的安装应力问题，这款舵机的塑壳本身刚性有限，如果固定的时候两个安装耳的受力不均，或者安装座的平面度太差，拧紧螺丝后会造成壳体变形，挤压内部的齿轮组，导致舵机转动阻力变大、空载电流升高，严重的甚至会直接卡滞，调用这个三维模型做安装结构设计的时候，可以提前做安装座的平面度校验，在固定耳位置预留轻微的浮动间隙，避免装配应力传递到壳体上。

　　另外，舵机输出轴的径向承载能力有限，设计负载连接结构的时候，尽量让负载的作用力通过输出轴的轴心，避免产生过大的径向弯矩，否则会加速输出轴轴承的磨损，缩短舵机的使用寿命，这一点在做云台类结构的时候尤其要注意，摄像头的重心要尽量落在舵机输出轴的轴线上，减少偏载带来的额外力矩。从结构细节还原度来看，模型完整呈现了壳体上的标签区域、各部分壳体的扣合结构、输出轴顶端的安装孔位，不管是做产品的爆炸图展示、装配工艺说明，还是做教学演示的结构拆解动画，都能直接使用，不需要再额外做细节补全。和同规格的其他微型舵机相比，SG90的结构尺寸已经形成了行业事实标准，很多同级别舵机都采用完全一致的安装孔位与输出轴尺寸，掌握这个模型的结构参数，就能快速适配绝大多数9g级微型舵机的安装设计，不需要针对不同品牌的同规格产品重复做结构适配，能大幅提升小型智能硬件、教学机器人、航模产品的结构设计效率。在做3D打印安装支架的时候，直接参考这个模型的安装耳尺寸、轴高尺寸来设计支架的配合位置，打印完成后就能直接装配，不需要反复修配，能减少迭代次数，缩短样机制作周期。
