内螺纹连接黄铜手柄式球阀结构设计

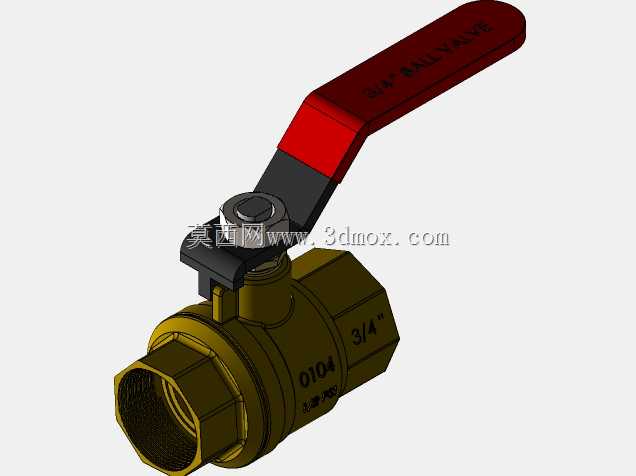

　　在民用给排水、小型液压回路、低压气动输送、暖通空调支管等场景里，这类小通径内螺纹球阀是管路系统里出镜率极高的通断控制元件，日常做管路检修、支路切换、介质截断操作时，全靠这类部件实现快速的流道开闭，相比闸阀、截止阀，它的启闭行程极短，手柄旋转90度即可完成全开到全关的动作，操作效率优势非常明显。从结构设计逻辑来看，这款球阀采用两片式黄铜锻压阀体结构，通径规格对应3/4英寸内螺纹接口，两端内螺纹直接和同规格的外螺纹管路端配合，安装时不需要额外的法兰转接件，在小口径管路布设场景里能大幅压缩安装空间，减少管路连接的密封泄漏点。阀体选用黄铜材质一方面是兼顾成本与抗腐蚀性能，在常温水、低压压缩空气、非腐蚀性轻质油品等常规介质工况下，

　　黄铜的化学稳定性足够支撑长期使用，同时材质本身的切削加工性能优异，阀体流道、密封槽、螺纹部位的加工精度更容易控制，批量生产时的工艺良率更高。核心的启闭件是带通孔的球形阀芯，阀芯和阀体之间靠软质密封件实现线密封，相比硬密封结构，软密封的预紧力要求更低，手动操作时的扭矩更小，不需要借助额外的加力杆，徒手扳动手柄就能实现可靠密封，完全切断介质流通。手柄部分采用浸塑工艺的钢板冲压结构，红黑配色的设计一方面是工业现场的安全色标识，能让运维人员快速识别阀门位置，另一方面浸塑层的防滑性能更好，手上沾有少量油污、水渍时也能稳定施力，不会出现打滑问题；手柄和阀杆的连接采用扁方配合结构，靠顶部的锁紧螺母压合固定，

　　长期使用出现手柄松动时只需要拧紧顶部螺母就能消除配合间隙，不需要拆解整个阀门，现场维护的便利性很高。阀杆部位设置了防吹出结构，就算阀体内出现异常压力升高，阀杆也不会被内部压力顶出造成介质泄漏，这一点在低压管路的安全设计里非常关键，很多早期的球阀没有做防吹出结构，压力波动时阀杆飞出的安全隐患时有发生。从安装边界来看，这款球阀的整体外形尺寸紧凑，手柄处于全开位置时的外延长度不会超过阀体轴向长度的1.5倍，在管路排布密集的机柜内部、设备夹层里布设时，不需要预留过大的操作空间，手柄旋转的90度行程范围内没有结构干涉就能正常使用；两端内螺纹的加工精度符合普通管螺纹标准，安装时配合生料带或者密封胶就能实现可靠的螺纹密封，

　　安装扭矩控制在合理区间内不会出现阀体开裂、螺纹滑牙的问题。流道设计采用全通径结构，球阀全开状态下的流道内径和连接管路的内径基本一致，介质通过时的流阻极小，不会出现明显的压力损失，也不容易在阀腔内部积存介质杂质，长期使用不容易出现结垢卡滞的问题。在实际选型适配时，要注意这款球阀的适用压力等级，常规工况下适用于1.6MPa及以下的常温介质管路，不能用于高温蒸汽、强腐蚀性酸碱介质的管路场景，否则密封件会快速老化失效，阀体材质也会出现腐蚀泄漏。建模过程中需要重点关注几个配合公差：阀芯和密封座的配合间隙要控制在合理范围，间隙过大会导致密封失效泄漏，间隙过小会造成启闭扭矩过大，手动操作费力；阀杆和阀体填料函的配合要兼顾密封性能和转动灵活性，填料压盖的压紧量要留足调整余量，长期使用出现填料磨损泄漏时，可以通过拧紧压盖螺母实现密封补偿，不需要更换整阀；两端内螺纹的同轴度要严格控制，否则安装时会出现管路别劲，长期受力会导致阀体连接部位出现应力开裂。另外手柄的限位结构设计在阀体顶部的铸造凸台上，全开和全关位置都有硬限位，手柄旋转到限位位置时刚好对应阀芯通孔和流道完全对齐或者完全垂直的状态，运维人员不需要观察阀内部状态，只需要看手柄和管路的方向就能判断阀门的开闭状态，手柄和管路平行时为全开，垂直时为全关，现场巡检时能快速判断阀门状态，避免误操作。
