手动内螺纹三通球阀结构设计

　　在民用给排水、小型化工流体输送、暖通空调支路管控、小型液压试验台管路搭建等场景中，这类手动三通球阀是管路系统里实现流体换向、通断控制的核心基础元件，相比闸阀、截止阀，它的启闭行程极短，仅需转动手柄90度即可完成全开或全关动作，操作力矩小，现场运维人员无需借助额外工具就能快速完成管路状态切换，在需要频繁启闭、快速截断介质的支路管段中适配性极强。

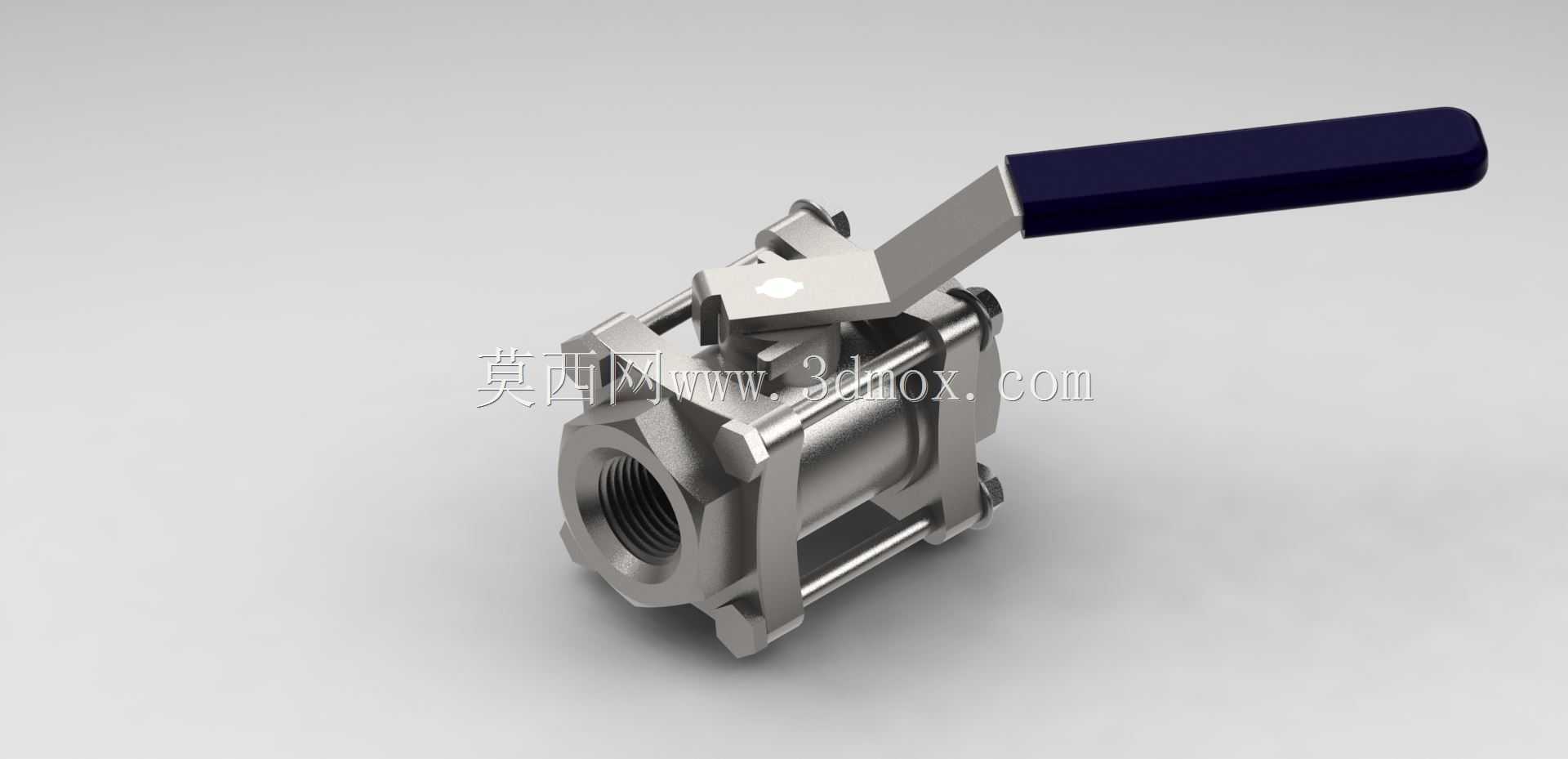

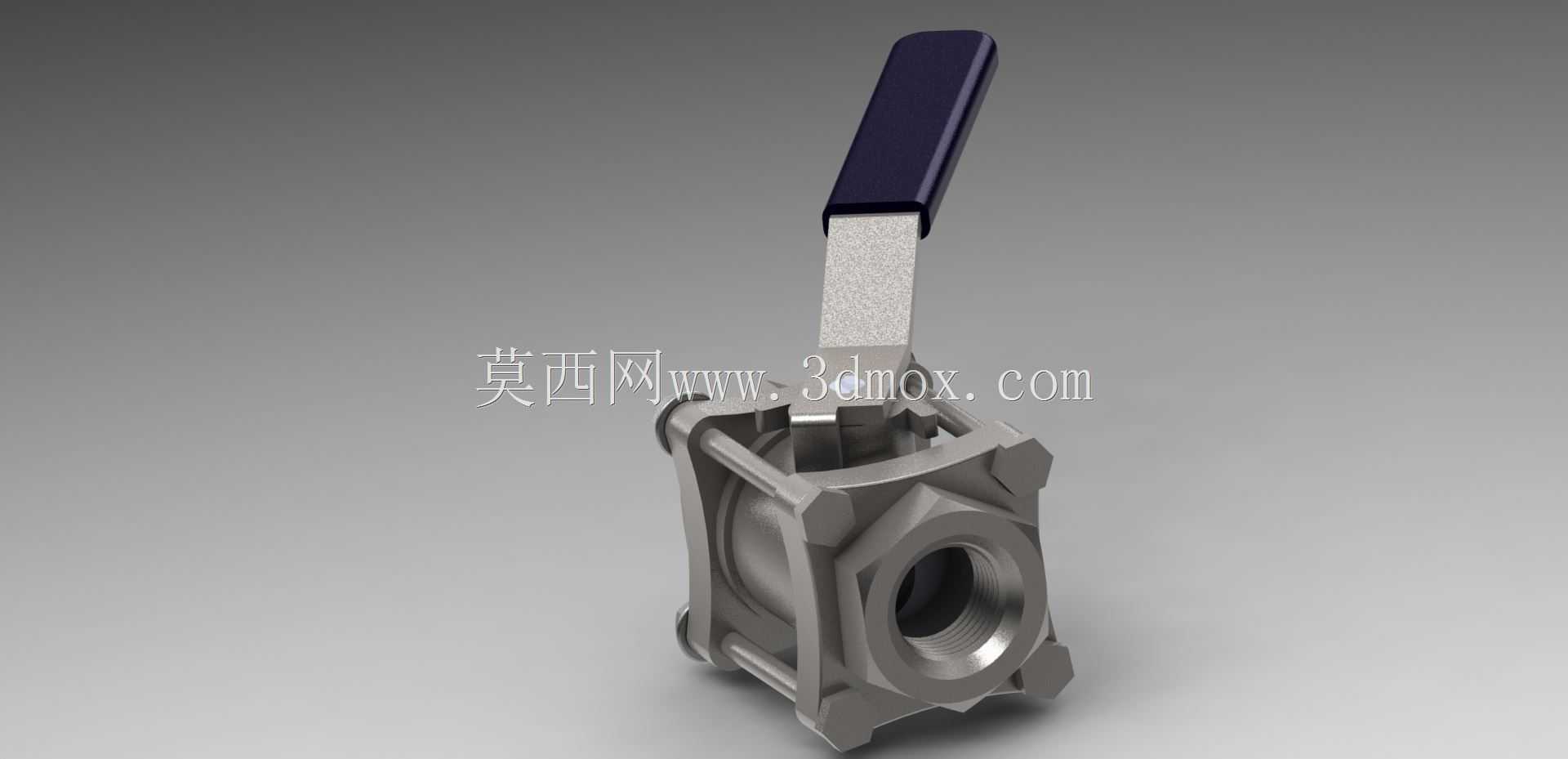

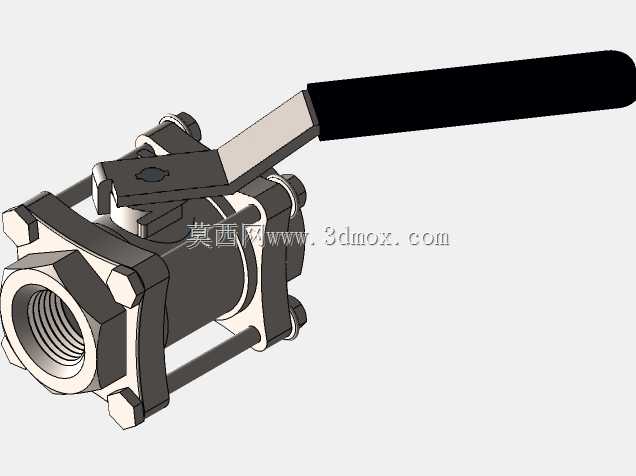

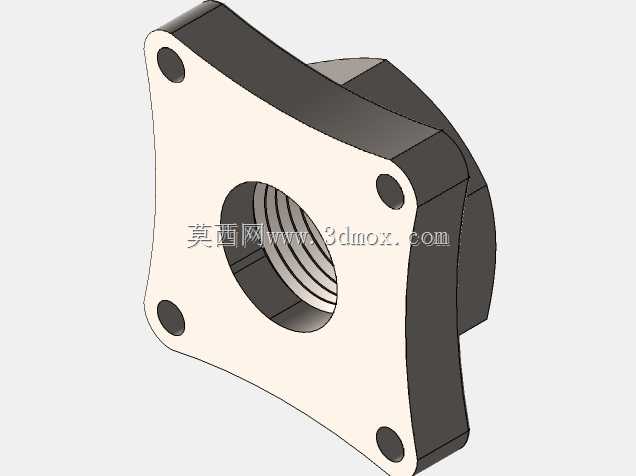

　　从结构设计逻辑来看，这款球阀采用一体式方体铸造壳体，三个接口均为内螺纹结构，适配常规低压流体输送用镀锌钢管、PPR外螺纹接头的安装需求，壳体外部做了加强筋凸起结构，既能够提升壳体在承压状态下的结构强度，避免1.6MPa公称压力下出现壳体变形、渗漏问题，也能在安装时为管钳提供夹持受力位，防止安装过程中夹伤壳体密封面。内部的启闭件为带通孔的金属球体，球体与壳体之间采用软质密封座贴合，密封预紧力通过壳体端盖的装配尺寸控制，既保证密封面无间隙渗漏，又不会因为预紧力过大导致球体转动卡滞。

　　手柄组件采用扁方连接结构与阀杆顶端配合，阀杆与壳体之间设置填料密封结构，防止介质从阀杆装配间隙泄漏，手柄在全开位置时与管路通孔方向平行，全关位置时与通孔方向垂直，现场人员无需查看阀位标识，仅通过手柄朝向就能快速判断管路通断状态，避免误操作。设计过程中需要重点控制球体通孔与接口的同轴度公差，保证全开状态下介质流道无明显缩径，降低管路局部压力损失，减少介质流经阀门时的紊流、振动与噪音问题。

　　安装边界方面，这款球阀的三个接口轴线处于同一平面，两两夹角为90度，安装时需要预留足够的手柄转动空间，保证手柄能够完成90度无阻碍转动，避免周边管路、支架遮挡手柄导致无法完全启闭。接口螺纹采用常规管螺纹标准，安装时需在螺纹处缠绕密封生料带或配合密封胶使用，控制拧紧力矩在合理区间，避免力矩过大导致壳体螺纹开裂。日常运维中，长期处于全开或全关状态的球阀需要定期做启闭动作，防止球体与密封座长期固定接触出现粘结、卡滞问题，保证应急状态下能够可靠动作。

　　不同于电动、气动球阀需要配套动力源与控制元件，这款手动球阀无需额外供电供气，结构简单可靠，故障点极少，在无自动化控制需求的小型管路系统中，能够大幅降低采购与运维成本，同时它的流道阻力系数远低于同口径的截止阀，在输送含有少量微小固体颗粒的流体介质时，不易出现颗粒卡滞密封面的问题，适用介质范围覆盖清水、低压气体、无强腐蚀性的轻质油品等多种常见工业与民用流体。设计建模过程中，需要重点核对球体转动行程与手柄限位结构的匹配度，保证手柄转到限位位置时，球体通孔刚好完全对齐或完全错开流道，避免出现行程不足导致的启闭不到位、内漏问题，同时阀杆的防飞出结构需要做可靠性验证，防止管路内压异常升高时阀杆被压力顶出造成介质泄漏事故。
