多截面放样成型起重弯钩结构设计

　　在车间物料转运、轻型设备吊装、工装夹具挂接这类日常作业场景里，弯钩是出现频率极高的受力构件，小到工位旁的工具悬挂，大到产线边半吨以内的工件周转，都能看到这类构件的身影。和市面上常见的焊接拼接弯钩不同，这个采用多截面实体放样完成的整体式弯钩，从根源上规避了焊缝位置应力集中带来的断裂风险，整个构件没有拼接缝隙，受力时应力流线可以顺着钩体的曲面连续传递，不会在拼接位置出现应力突变的薄弱点。

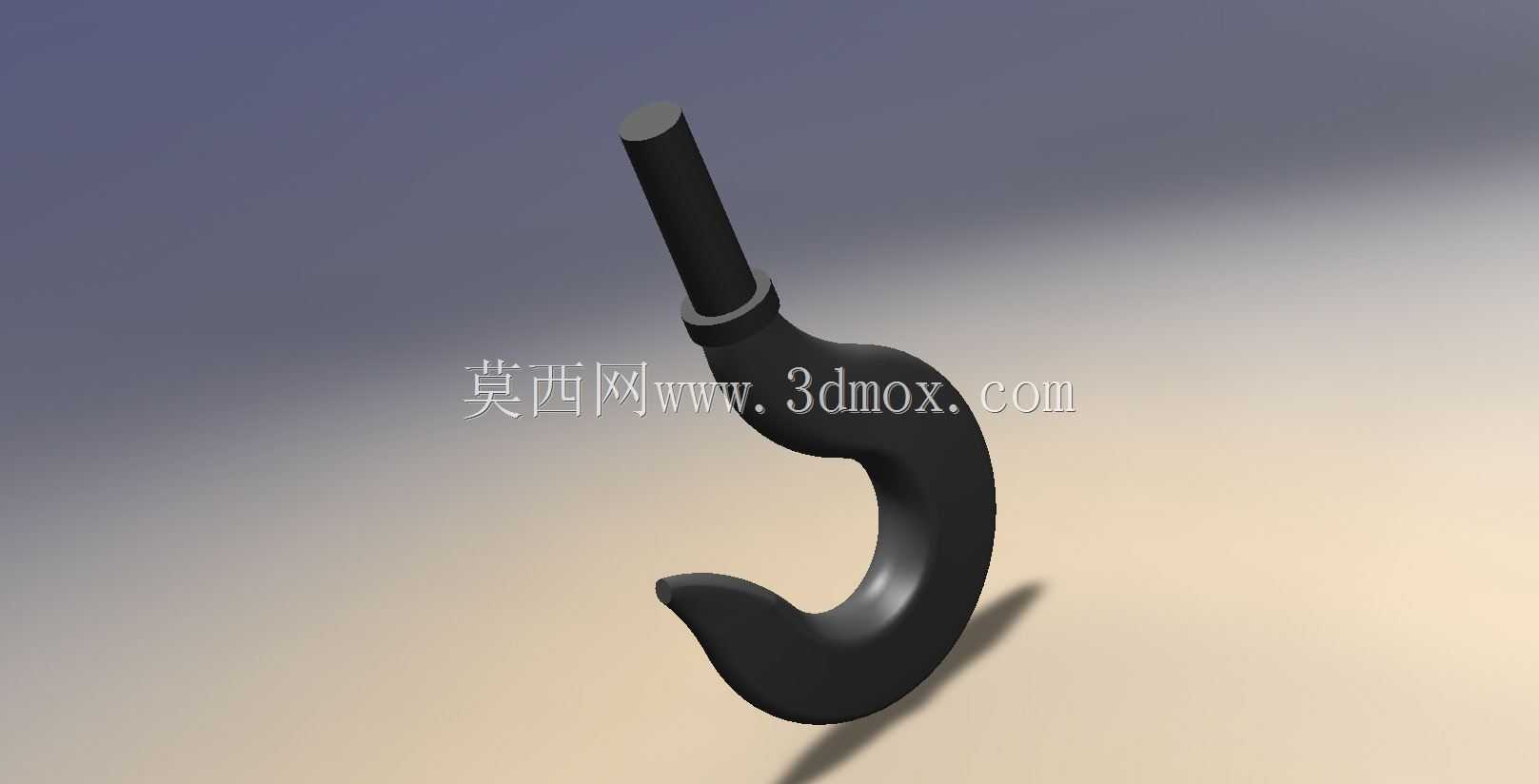

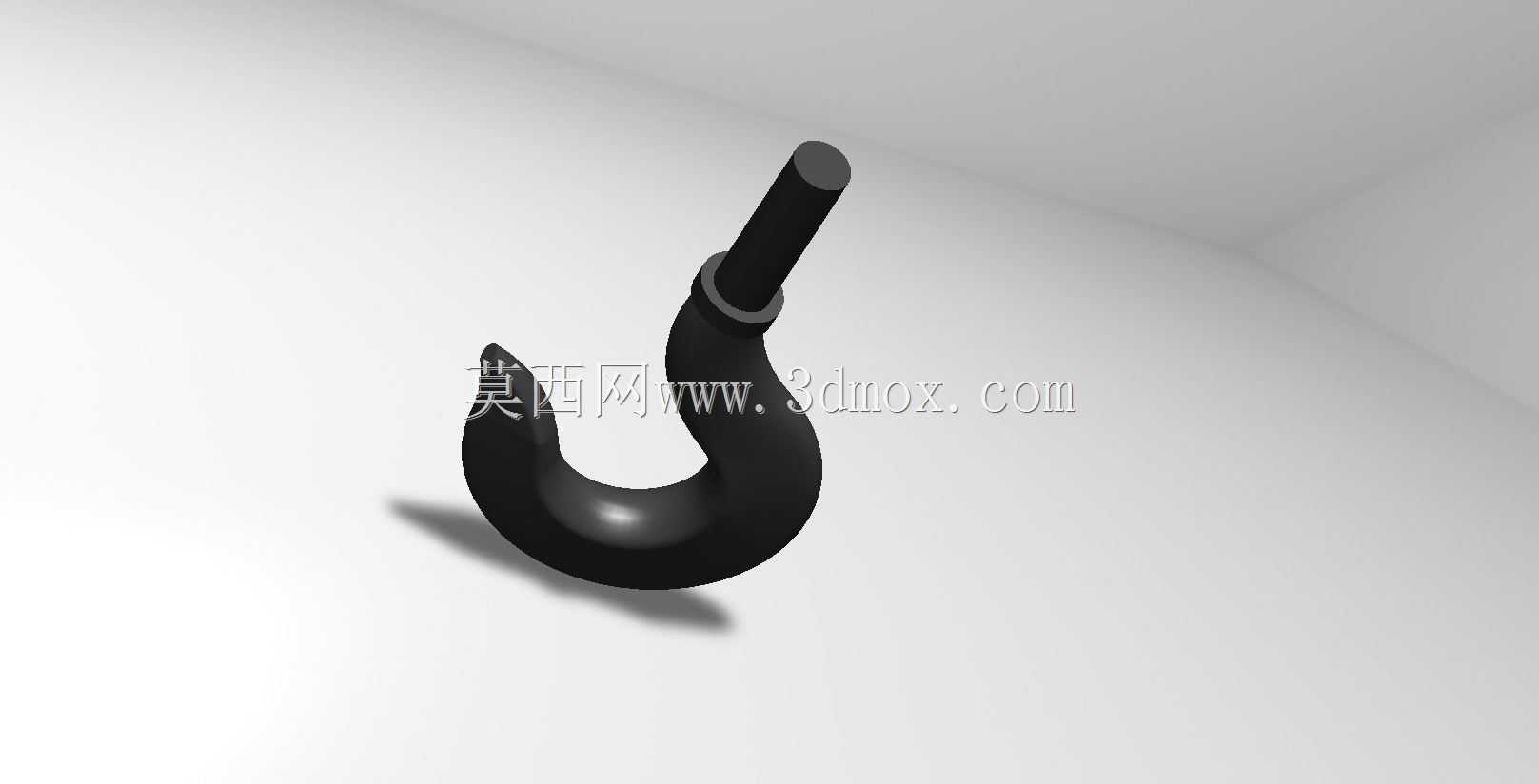

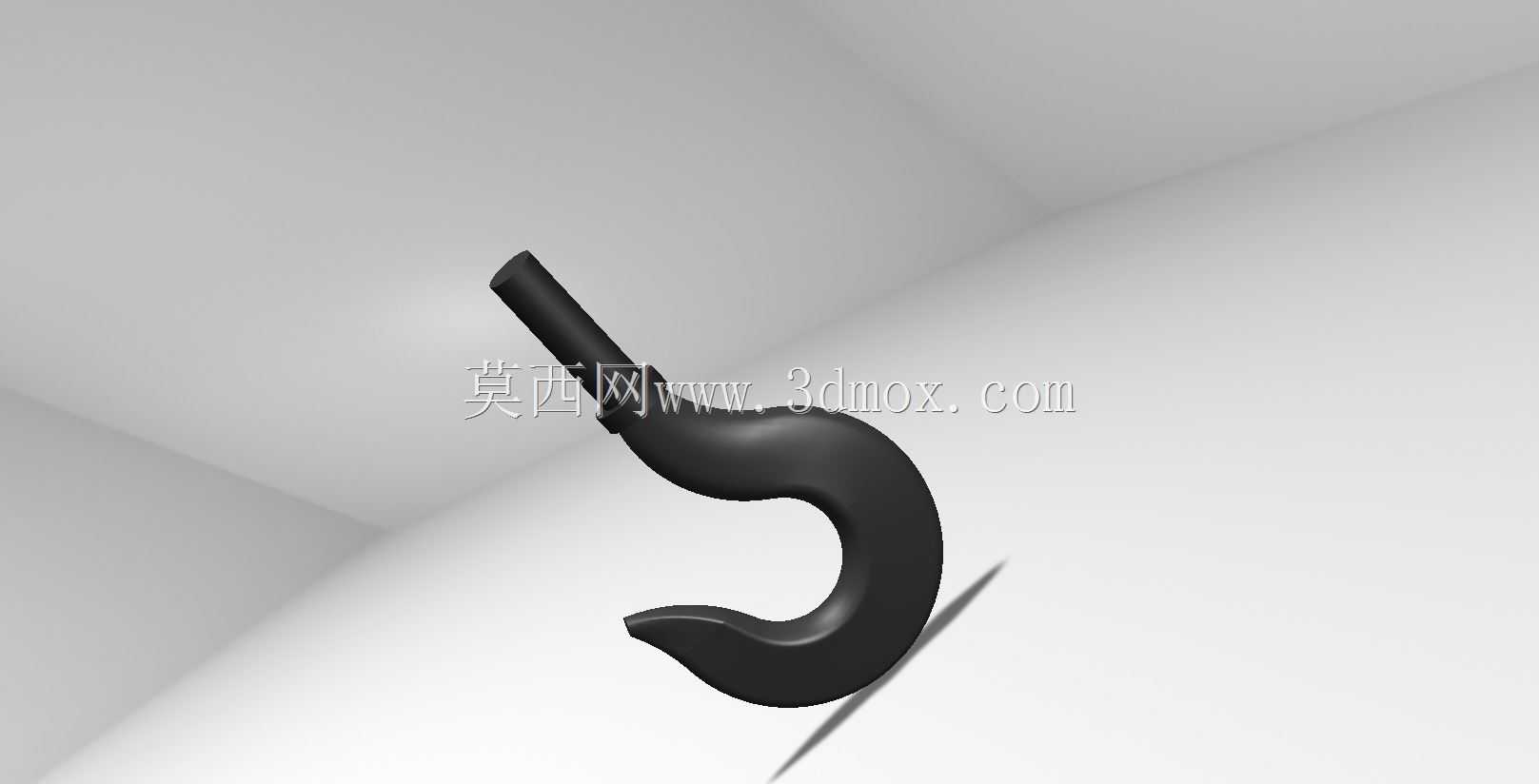

　　从实际使用的受力逻辑来看，弯钩作业时主要承受垂直方向的拉力，同时在起吊瞬间会伴随一定的侧向摆动载荷，所以设计时没有采用等直径的圆杆直接弯制成型的方案，而是沿着钩体的受力路径做了变截面处理：钩尖位置做了向内收的圆弧过渡，避免挂接吊索、吊环时出现滑脱；钩身的弯曲段是整个构件受力最大的区域，截面尺寸比直杆段放大了15%左右，同时弯曲段的内侧圆弧做了加大处理，减少吊索与钩体接触位置的应力集中，也能避免尖锐棱角磨损吊索的编织纤维；直杆段作为和上方吊具连接的部分，做了等直径设计，端部预留的环形凸台是定位结构，安装时可以卡在吊具的连接孔位外侧，防止直杆从连接孔中滑出，不需要额外加装开口销也能保证连接的可靠性。

　　建模过程中采用多截面放样的思路，本质是还原实际锻造弯钩的金属流线走向，每一个截面的轮廓都沿着钩体的中心曲率线排布，截面之间的过渡采用曲率连续的连接方式，不会出现硬棱或者截面突变的情况。如果是用普通的扫描特征做这类弯钩，很容易在弯曲半径较小的内侧出现材料堆积、外侧截面畸变的问题，放样时逐段调整每个截面的角度和尺寸，就能保证钩体各个位置的壁厚均匀，不会出现局部应力过大的区域。

　　从安装边界来看，这个弯钩的直杆段直径适配常规的M20吊具连接孔，直杆段的有效连接长度控制在60mm，能够适配厚度在10-50mm之间的吊耳板、连接法兰，安装时只需要将直杆穿入连接孔，在端部加装平垫和防松螺母即可完成固定，不需要做额外的焊接或者加工。钩体的开口尺寸设计为45mm，能够适配直径在30mm以内的吊环、钢丝绳索具、编织吊装带，挂接时吊索可以自然滑入钩身的最低受力点，不会卡在钩尖位置。

　　在日常使用场景里，这类弯钩可以搭配手动葫芦、小型悬臂吊使用，也可以作为工位物料架的悬挂构件，用来挂接工具篮、小型工件周转箱。和冲压成型的薄板弯钩相比，整体实心放样结构的抗冲击性能更好，即使起吊时出现瞬间的载荷冲击，也不会出现钩体变形或者开裂的问题；和铸造弯钩相比，放样建模后导出的加工模型可以直接用于数控加工或者模锻成型，表面精度更高，不需要做大量的后续打磨处理。

　　设计时还特意考虑了吊索的磨损问题，钩身和吊索接触的所有曲面都做了R3以上的圆角处理，没有尖锐的棱角，长期使用时不会切割吊装带的纤维层，也不会在钢丝绳表面压出明显的压痕，能够延长配套吊具的使用寿命。钩尖位置做了15度的内收角度，当吊索受到侧向拉力时，会顺着钩尖的斜面滑回钩身内部，不会从开口位置滑脱，即使没有加装防脱卡扣，也能满足常规轻型吊装的防脱要求，当然在涉及高危作业的场景下，还是可以在钩尖位置额外加装弹簧防脱片，安装时只需要在钩尖对应的直杆位置钻一个2mm的定位孔即可，不需要改动钩体的主体受力结构。

　　从结构校验的逻辑来看，这种变截面放样的钩体，在做有限元受力分析时，最大应力点出现在钩身弯曲段的内侧，这和实际吊装作业中的断裂位置完全吻合，设计时通过放大该区域的截面尺寸，将最大应力控制在材料许用应力的60%以内，预留了足够的安全余量，即使出现1.5倍的额定载荷冲击，也不会出现塑性变形。整个钩体的外形没有多余的装饰结构，所有曲面都是为了优化受力走向、减少应力集中而设计，没有为了外观好看增加不必要的凸起或者凹槽，避免这些位置成为应力集中的断裂起点。
