手动螺旋顶升支撑工装结构设计

　　在设备检修、小型构件安装、工位物料调平这类需要小行程稳定顶升的作业场景里，手动螺旋顶升结构的应用覆盖范围极广，不同于液压类顶升设备存在的泄压回落风险、气动顶升的气源依赖问题，纯机械螺纹传动的螺旋顶升结构，能在无动力供给的野外作业、车间临时工位调整、重型构件长期支撑场景下保持稳定的负载保持能力，不会出现负载状态下的自滑移问题。

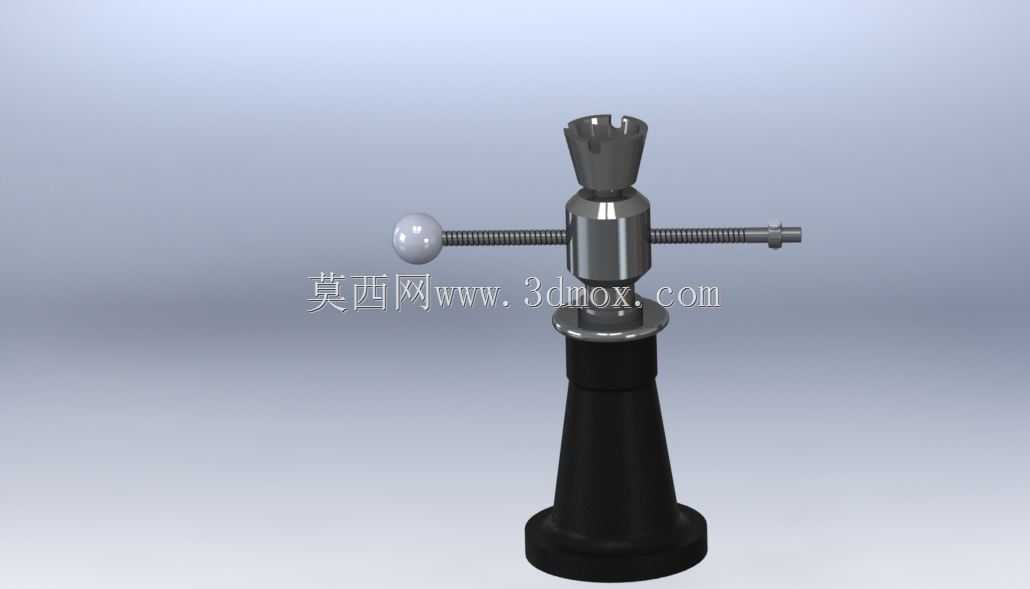

　　这套螺旋顶升结构的核心传动副采用梯形传动螺纹设计，摒弃了普通连接螺纹的小牙型角设计，选用传动效率与自锁性能平衡的牙型参数，确保在承受额定负载时，即便撤去操作端的输入力矩，顶升螺杆也不会在负载作用下反向回转，从机械结构本身实现负载锁止，不需要额外添加锁止销、制动片这类附加零件，减少了故障点。操作端采用穿装式横杆配合球形握持端的设计，横杆与螺杆端部的通孔采用间隙配合，操作人员可以根据操作空间的大小调整横杆伸出的长度，在空间受限的工位可以缩短横杆伸出长度避免干涉，在需要大输入扭矩顶升较重负载时，可以将横杆完全伸出甚至加接延长套管，通过增大力臂降低操作力，球形握持端的设计能让操作人员在转动横杆时，手部不会因为横杆的圆周运动出现硌伤、滑脱的问题，适配不同角度的施力方向。

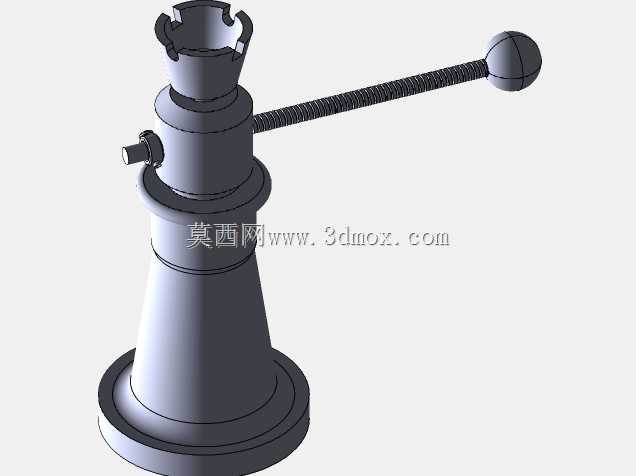

　　顶部的承载头采用开槽式V型支撑面设计，区别于平面支撑头只能适配平面被支撑件的局限，V型槽结构既可以支撑平面类的构件底座，也可以卡持圆轴类、管状类工件，避免被支撑件在顶升过程中出现侧向滑移，承载头与顶升螺杆之间采用止推端面配合，顶升螺杆回转升降时，承载头可以保持不转，不会带动被支撑工件一同转动摩擦工件表面。底部的支撑底座采用锥台扩面结构，底座与地面或者安装基面的接触面积远大于螺杆直径，能有效降低单位面积的压应力，避免在较软的基面（比如木质工位板、混凝土地面）上出现底座下陷的问题，锥台结构的重心更低，即便顶升行程达到上限，整体结构的重心依然落在底座支撑面范围内，不会出现侧翻风险。

　　从设计边界来看，这套结构的整体闭合高度适配常见的工位初始间隙，最大顶升行程覆盖日常检修、调平作业的常用行程范围，整体外轮廓最大直径控制在合理区间，不需要占用过大的安装操作空间，操作人员可以单手完成携带、放置、操作的全流程。传动螺杆的行程限位通过螺杆末端的轴肩实现，当螺杆上升到最大行程位置时，轴肩会与主体螺母的下端面接触，机械硬限位避免螺杆脱出主体结构，不需要额外设置行程开关类的电气限位元件，纯机械结构的可靠性更高，能在多粉尘、潮湿、油污的恶劣工况下稳定工作，不会因为污染物进入电气元件出现失效问题。

　　在结构细节处理上，主体螺母与外套筒采用过盈压装配合，外套筒表面做防滑处理，操作人员在放置、移动顶升结构时可以稳定握持，不会因为表面沾附油污出现滑脱。螺杆的外露螺纹部分在设计时预留了润滑脂存储间隙，日常维护时只需要在螺纹表面涂抹少量润滑脂，就能保证长期操作的顺畅性，降低螺纹磨损速度，延长整体结构的使用寿命。这种纯机械螺旋顶升结构没有密封件、液压油、密封胶这类易损易耗件，长期存放也不会出现漏油、密封件老化失效的问题，适合作为应急检修、工位常备的工装设备，在没有定期维护的存储条件下，拿出来就能正常使用，不存在长期放置后的功能失效问题。

　　针对不同的使用场景，这套结构的支撑面可以根据被支撑件的形状做适配调整，比如支撑平面工件时可以在V型槽上加装平面垫板，支撑异形工件时可以更换对应型面的支撑头，不需要改动主体传动结构就能实现多场景适配，主体结构的通用性极强。在受力传递路径上，负载从顶部支撑头传递到顶升螺杆，再通过梯形螺纹副传递到主体螺母，再通过外套筒传递到底座，最终分散到支撑基面上，整个传力路径没有冗余的结构零件，每一个零件都参与受力，整体结构的材料利用率很高，在保证额定负载强度的前提下，整体重量控制在单人可轻松搬运的范围内，不需要借助起重设备就能完成工位转移。
