民航客机涡轮风扇发动机外观结构

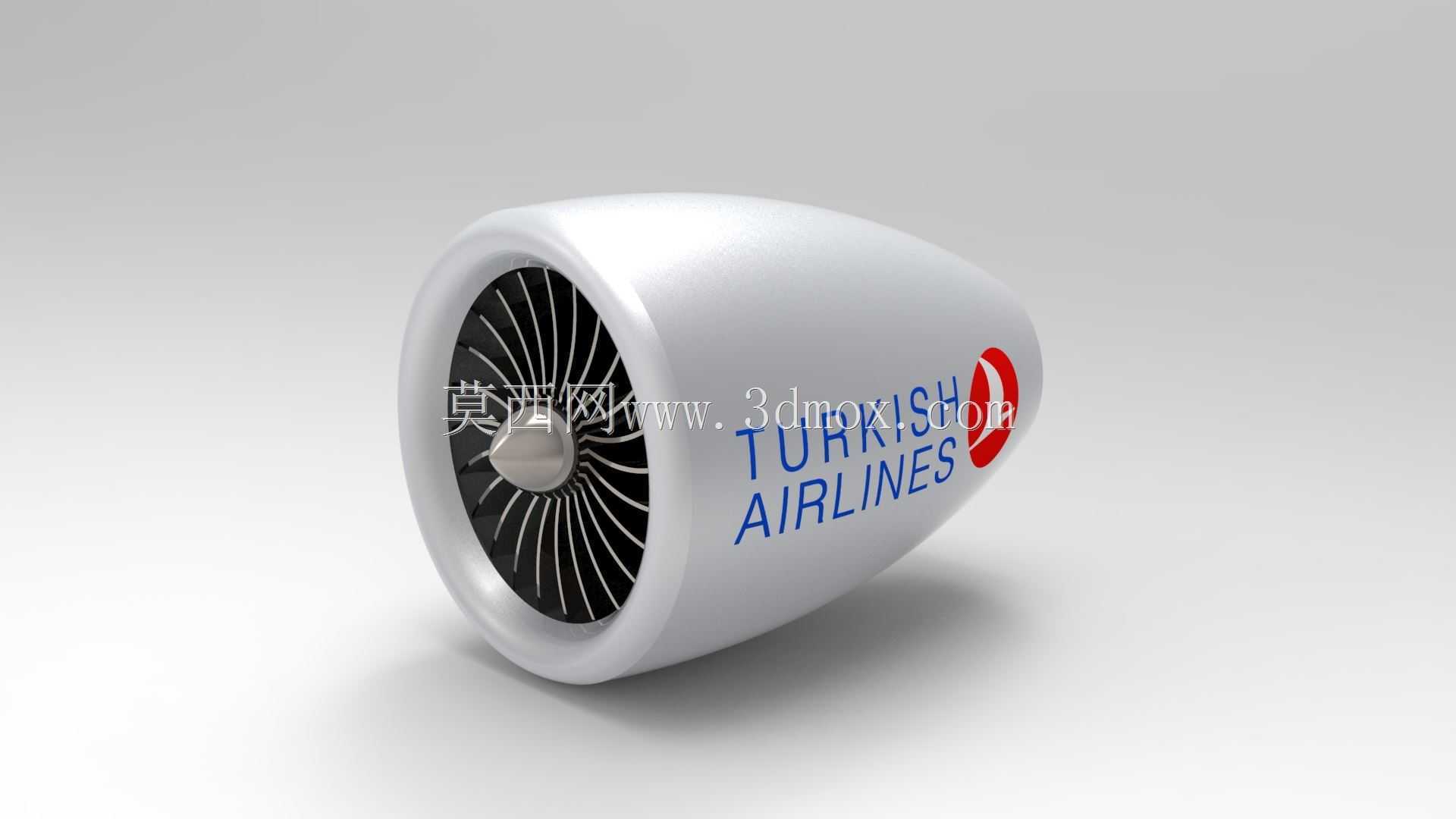

　　该模型还原的是大涵道比涡轮风扇发动机的外部整流结构，这类动力单元是当前干线民航客机的核心动力来源，单台推力覆盖120kN至350kN区间，适配150座级到400座级的窄体、宽体民用客机，也可经过改型后用于大型军用运输机、空中加油机等特种航空平台，在商用航空运营场景中，这类发动机的外部整流结构直接影响飞行过程中的气动阻力、发动机进气效率以及地面维护时的操作可达性。从结构设计逻辑来看，模型呈现的发动机短舱部分采用了流线型纺锤体构型，前端进气道唇口做了大圆角过渡处理，能够在不同飞行迎角、不同马赫数的工况下，保证进入风扇叶片的气流均匀度，避免进气畸变引发的压气机喘振问题；短舱外壳的曲面曲率经过多轮气动优化，在巡航阶段（马赫数0.78-0.

　　85区间）能够将短舱自身的压差阻力控制在全机阻力的3%-5%区间，有效降低巡航阶段的燃油消耗率。短舱侧面预留的标识安装区域，对应实际机型上的发动机型号铭牌、航空公司标识喷涂位，该区域的曲面做了局部平面化处理，避免标识喷涂后出现视觉变形，同时该区域下方预留了维护口盖的安装边界，日常航线维护时可直接打开对应口盖完成滑油加注、传感器校准、管路检查等操作，无需拆解整个短舱结构。从安装边界来看，这类发动机通过吊挂结构与机翼下方的连接接头固定，短舱上部的吊挂连接面做了局部加厚处理，能够承受发动机工作时的最大推力载荷以及飞行过程中的气动载荷、振动载荷，短舱与机翼前缘的间隙控制在0.8m-1.2m区间，

　　既避免发动机工作时的振动传递到机翼结构引发共振，也预留了足够的空间供发动机反推装置展开时的运动行程，不会与机翼前缘缝翼、襟翼等活动舵面发生运动干涉。模型还原的前端风扇整流罩部分，采用了对称的同心圆结构，内部的风扇叶片采用了宽弦设计，叶片前缘做了后掠处理，能够降低风扇叶片在高亚音速工况下的激波损失，提升风扇的工作效率；风扇中心的进气锥采用了抛物线型构型，能够将进气道来流平滑导向风扇叶片通道，减少进气端的流动损失。在实际工程应用中，这类短舱结构多采用碳纤维复合材料铺层制造，在保证结构强度满足鸟撞、冰雹撞击等适航要求的前提下，相比传统金属结构能够减重20%-30%，有效降低发动机的整体重量，提升飞机的商载能力。

　　短舱尾部的喷口部分做了收敛-扩张过渡设计，内涵道的高温燃气与外涵道的低温气流在喷口处混合后排出，能够有效降低发动机的排气噪音，满足民航机场的噪音管控要求，同时混合后的排气能够提升推进效率，进一步降低燃油消耗。在建模过程中，这类航空动力部件的曲面构建需要严格遵循气动外形的数模要求，所有曲面的G2连续性需要满足气动计算的精度要求，避免曲面出现不光顺的折角引发额外的气动阻力；同时短舱上的所有维护口盖、传感器安装座、管路接口的位置都需要与实际维护需求匹配，保证后续做装配仿真、维护仿真时的结构准确性。
