小型6V直流驱动电机三维结构设计

　　在桌面级小型自动化装置、学生科创项目、低功耗便携传动机构的设计选型中，这类6V规格的直流电机是出镜率极高的动力元件，很多刚接触结构设计的工程师第一次做动力匹配时，最先接触的往往就是这类小尺寸低压直流驱动单元。从实际应用场景来看，这类电机常被用在小型智能小车驱动、桌面迷你风扇动力输出、电动玩具传动结构、小型自动门锁驱动、便携医疗采样装置的动力模块里，因为供电电压低，配套驱动电路简单，不需要高压绝缘的复杂结构设计，对安装空间的包容度也很高，很适合用在对供电安全、整机尺寸有严格限制的便携类设备中。

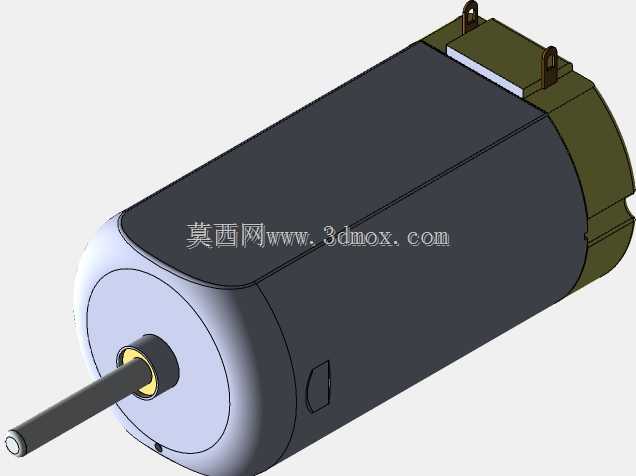

　　从结构设计思路来看，这个模型还原了这类小直流电机的典型结构布局：主体采用圆柱式机壳设计，一端做了平直切边处理，这个切边不是造型上的装饰，而是实际安装时的定位基准——很多设备的电机安装座会做对应平面，靠这个切边限制电机周向转动，避免输出轴带载时电机本体跟转，导致传动失效。输出轴从机壳前端的端盖中心伸出，轴径做了统一的标准适配尺寸，能直接匹配市面上常见的小型塑料齿轮、同步带轮、偏心轮等传动零件，不需要额外做轴径转接，能大幅降低配套传动件的选型成本。机壳尾部预留了接线引脚的安装位，引脚位置做了凸起的定位结构，焊接供电导线时能避免导线拉扯导致引脚脱焊，也能在安装时快速对准接线方向，减少装配时的对位调整时间。

　　从安装边界和尺寸适配的角度来说，这类电机的机壳外径属于通用小电机的标准尺寸段，安装时既可以采用抱紧式的圆筒安装座，靠橡胶圈或者紧定螺钉固定机壳，也可以利用机壳前端端盖上的两个安装孔，用螺丝直接锁在设备的安装基板上，两种安装方式都能保证足够的固定强度，适配不同的设备内部空间布局。输出轴的伸出长度做了冗余设计，既可以直接安装负载轮，也可以根据实际传动需求加装轴套延长，或者截断到需要的长度，不会因为轴长问题干涉周边的结构件。机壳侧面的两个内凹槽位，是为了适配卡扣式安装结构设计的，很多量产的小型消费类产品为了提升装配效率，会不用螺丝固定，直接在塑料机架上做对应卡扣，卡入这两个槽位就能完成电机固定，省去拧螺丝的工序，提升产线装配速度。

　　从功能特性上来说，这类低压直流电机的启动扭矩足够带动小型传动负载，转速区间匹配多数小型设备的动力需求，不需要额外做太大减速比的减速箱就能直接驱动轻载机构，如果需要更低转速更大扭矩，也可以在输出轴端配套行星减速箱或者齿轮减速组，电机本身的输出轴尺寸和机壳安装位都能和标准减速箱直接适配，不需要做定制化的转接结构。机壳采用金属拉伸成型的结构，既能保护内部的转子、磁瓦、换向器等核心部件，也能起到散热作用，电机持续运转时产生的热量可以通过金属机壳快速散发到周边空气中，避免长时间运转导致内部过热烧坏绕组。端盖和机壳的配合采用卷边压合的工艺，模型里也还原了这个压合边的结构，实际生产中这种连接方式的结构强度足够，装配工艺简单，适合大批量量产，能有效控制零部件的生产成本。

　　在做三维建模的时候，这类电机的结构还原重点不在内部的绕组细节，而在外部的安装配合尺寸：机壳的外径公差、切边的平面位置、输出轴的轴径和伸出长度、安装孔的孔位间距、尾部引脚的位置和尺寸，这些都是结构设计时需要和周边零件做配合的关键尺寸，一旦尺寸偏差，就会导致实际装配时电机装不进安装座，或者输出轴和传动件对中不良，出现运转卡顿、噪音过大的问题。很多新手工程师在建模时容易忽略机壳切边的定位作用，把电机做成完整圆柱，实际装配时就会出现电机跟转的问题，不得不后期加胶或者额外增加紧定结构，反而增加了装配复杂度。另外机壳尾部的接线空间也要预留足够，不能在电机尾部紧贴布置其他结构件，要留出焊接导线和走线的空间，避免导线被机壳和机架挤压破损，造成供电短路的问题。

　　在实际选型应用时，还要注意这类电机的输出轴负载不能超过设计限值，径向负载过大容易导致输出轴弯曲，或者端盖内的轴承过早磨损，缩短电机使用寿命；轴向负载也要控制在允许范围内，避免轴承受力过大出现卡滞。如果设备的使用环境存在较大振动，优先选择带安装孔锁螺丝的固定方式，不要单纯依靠卡扣或者抱紧结构固定，避免振动导致电机移位，出现传动错位。这类电机的供电线路要尽量远离设备内的信号线路，避免电机运转时的碳刷火花干扰周边传感器的信号采集，如果是对信号干扰敏感的设备，可以在电机供电端并联滤波电容，降低电磁干扰的影响。
