轮式负压吸附爬壁作业机器人结构设计

　　这款轮式负压吸附爬壁作业设备，主要面向垂直壁面、倾斜立面甚至倒置壁面的检测、维护、清洁类作业场景，在石化储罐壁面探伤、高层建筑外墙检测、船舶外板除锈、风电塔筒维护等场景中，可替代人工完成高危壁面作业，大幅降低高空作业的安全风险，同时提升作业的连续性与效率。不同于传统磁吸式爬壁设备仅能适配导磁壁面的局限，该结构采用中心负压涵道产生吸附力的方案，可适配混凝土、玻璃、涂层钢板、复合材料等多种非导磁壁面，适用场景覆盖范围更广。

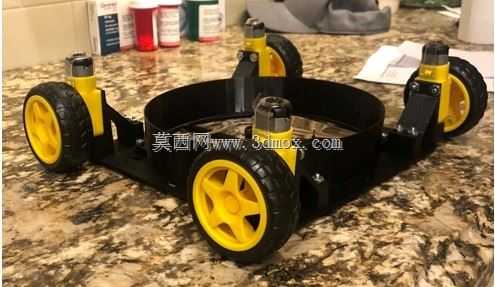

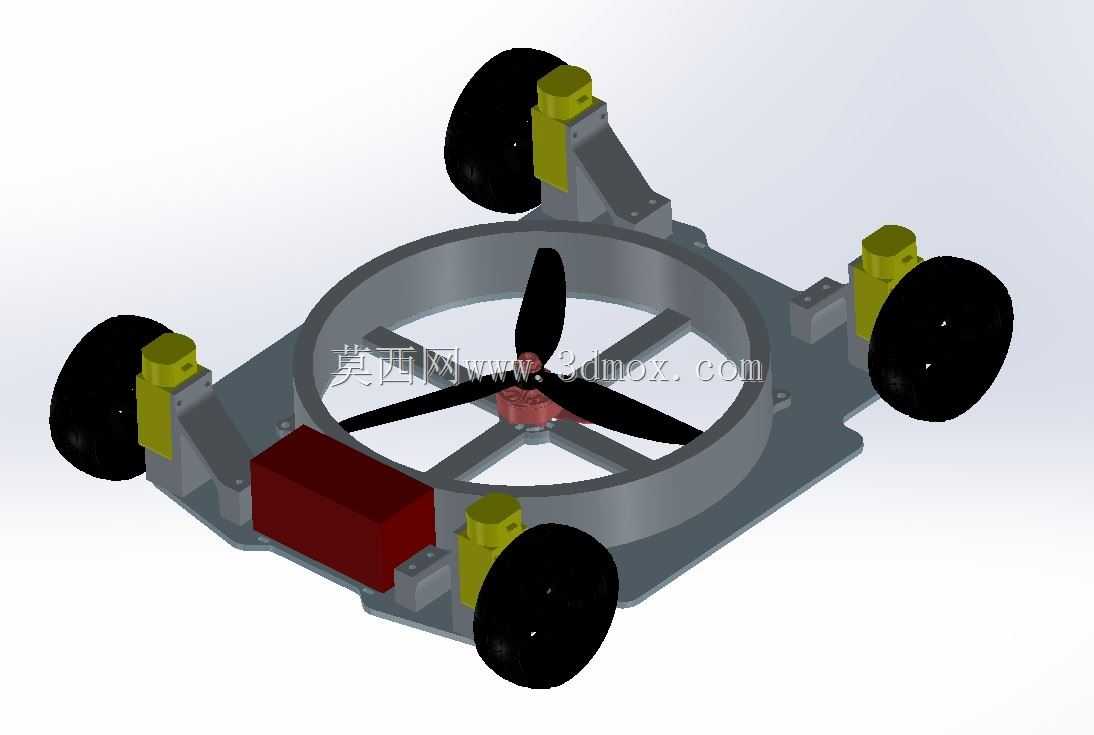

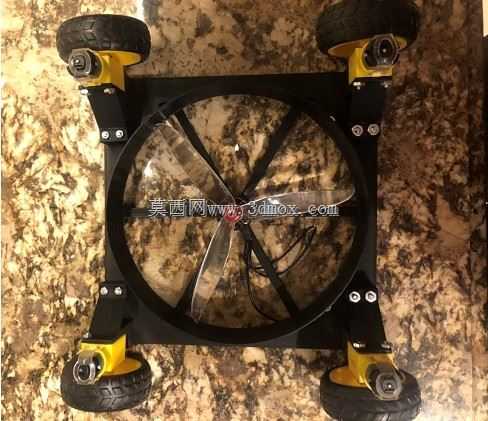

　　从结构布局来看，整机采用环形主承载框架作为基体，框架中心预留涵道风扇安装位，风扇运转时在框架与壁面之间形成封闭负压腔，依靠腔体内外的气压差将整机压紧在壁面，吸附力大小可通过风扇转速动态调节，匹配不同壁面粗糙度、不同倾斜角度下的吸附需求，避免吸附力过大导致行走阻力过高、或是吸附力不足引发滑脱风险。行走机构采用四轮独立布局，四个行走轮分别通过带减震余量的摆臂与主框架连接，每个摆臂上集成独立的驱动单元，摆臂的铰接结构可让行走轮在遇到壁面焊缝、微小凸起、局部凹陷时自动调整姿态，保证四个轮子始终贴合壁面，维持负压腔的密封性能，避免因单轮悬空导致负压泄漏、吸附力骤降的问题。

　　设计过程中，核心考量的是吸附力与行走阻力的平衡：负压腔的密封边采用柔性耐磨材质，与壁面保持微小间隙，既减少行走时的滑动摩擦阻力，又能维持腔体内的负压梯度；四个驱动轮采用高摩擦系数的橡胶材质，轮面设计有微纹路，在压紧状态下可提供足够的静摩擦力，抵消整机重力沿壁面的分力以及作业时的反作用力。主框架上预留的块状安装位，可根据作业需求搭载不同的功能模块，比如检测类的超声探伤探头、视觉检测相机，或是清洁类的高压喷嘴、滚刷机构，维护类的喷涂、打磨执行端，模块安装位采用标准化的连接孔位，可快速完成不同作业模块的换装，提升设备的通用性。

　　从安装边界与尺寸适配角度，整机采用扁平化布局，整体厚度控制在较低范围，重心尽可能贴近壁面，减少倾覆力矩；环形框架的外径尺寸经过优化，既保证负压腔有足够的面积产生所需吸附力，又控制整机整体尺寸，可在带曲率的壁面（比如储罐圆弧壁、塔筒曲面）上自适应贴合，框架边缘做圆弧过渡处理，避免在曲面壁面上出现局部密封间隙过大的问题。四个行走轮的轮距经过匹配计算，在保证行走稳定性的同时，可跨越壁面上常见的小尺寸凸起、板缝等障碍，摆臂的摆动行程预留足够余量，在壁面存在10mm以内的局部高差时，仍能保证所有轮子贴合壁面。电气驱动模块集中布置在框架侧方的块状安装位，重心位置经过配平，使得整机重心落在四个轮子的支撑多边形中心，避免行走时出现偏载，导致某一侧轮子正压力过大、磨损加剧，或是另一侧正压力不足出现打滑。

　　涵道风扇的安装采用中心十字支撑结构，支撑臂与主框架刚性连接，保证风扇运转时的稳定性，避免风扇振动传递到主框架影响行走稳定性，同时支撑结构的流道经过优化，减少气流阻力，提升负压生成效率。整机的走线全部沿框架内部的走线槽布置，避免外露线路在壁面行走时被凸起剐蹭，所有驱动模块的接线端都做了密封处理，可适应户外喷淋、多尘的作业环境。在结构强度校核上，主框架采用轻量化的高强度材质，在承受整机自重、吸附力反作用力、作业模块负载的情况下，整体变形量控制在允许范围内，避免框架变形导致负压腔密封间隙变大、吸附效率下降。摆臂的铰接位置采用耐磨衬套，长期摆动作业下的磨损量可控，保证轮系的姿态调整精度，维持长期使用的可靠性。
