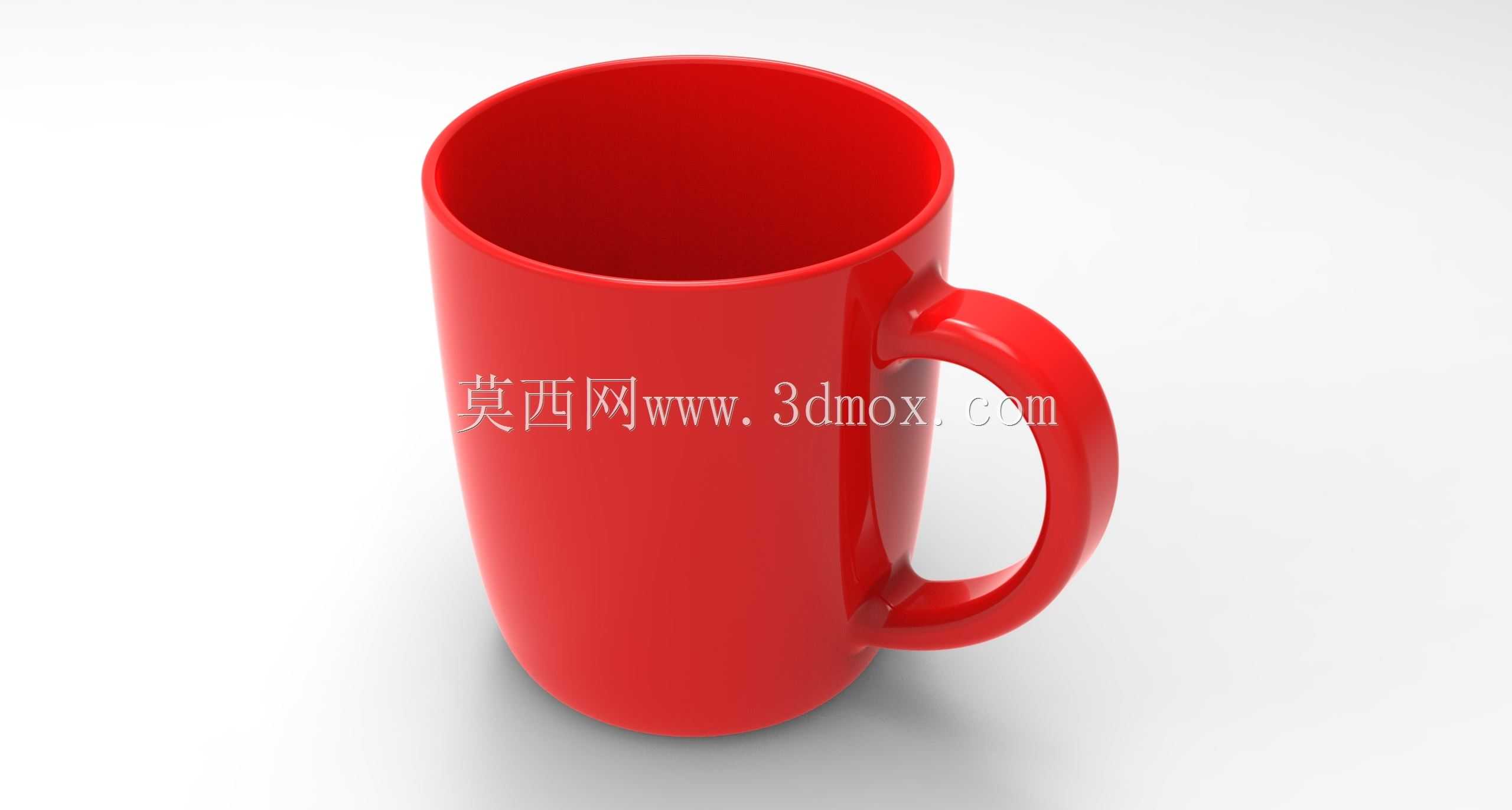

带把手直筒红色日常饮水马克杯结构设计

　　这款直筒带把手的饮水杯，在日常消费场景与商用餐饮场景中都有极高的适配性，不管是办公场景下的个人饮水使用、连锁咖啡店的外带配套盛具，还是家居环境中的日常饮水、热饮盛放，都能满足基础的使用需求。从结构设计的角度来看，整体采用等径直筒的杯身构型，首先是考虑到加工环节的脱模便利性，不管是采用注塑成型的塑料杯工艺，还是陶瓷注浆成型的工艺，直筒构型的拔模角度控制在1.5度左右即可顺利完成脱模，不会出现侧壁倒扣导致的成型缺陷，同时直筒构型的内部容积计算更加简便，在标定容量的时候可以直接通过圆柱体积公式核算，不需要额外做变径段的容积补偿，能有效降低前期设计阶段的核算工作量。杯身的壁厚设计采用均匀等厚方案，整体壁厚控制在2.5mm，这个厚度区间对于常用的PP塑料、AS塑料或者陶瓷材质来说，既能保证杯体的结构强度，在盛装100摄氏度沸水的时候不会因为壁厚不均出现应力集中导致的变形或者开裂问题，同时也不会因为壁厚过大导致材料浪费，或者盛装热饮时外壁温度过高出现烫手的问题。把手部分采用C型镂空结构，和杯身的连接位置做了R3的圆角过渡，一方面是避免直角连接位置的应力集中，在杯子跌落或者受到侧向冲击的时候，连接位置不会因为应力突变出现断裂，另一方面圆角过渡也能提升握持的触感，不会有尖锐的棱角硌手。把手的内圈净空尺寸设计为45mm70mm，这个尺寸可以满足成年人四指穿入握持的需求，不管是手型偏大的男性用户还是手型偏小的女性用户，都能稳定握持，

　　不会出现内圈过小卡手或者内圈过大握持不稳的问题。杯口位置做了1.2mm的卷边处理，卷边向外翻出1.5mm，这个设计首先是提升杯口的结构强度，避免杯口因为薄壁出现磕碰变形，同时卷边的设计在饮用的时候可以贴合唇部轮廓，提升饮用时的触感，不会因为薄壁切口锋利划伤唇部，另外向外翻出的卷边也可以适配常规的杯盖结构，不管是密封硅胶盖还是一次性的纸质杯盖，都能和卷边位置形成稳定的配合，实现密封防漏的效果。杯底位置设计了2mm高度的凹入式底脚，底脚的外圈和放置平面接触，接触宽度为3mm，这个设计首先是可以避免杯底整个平面和桌面直接接触，当桌面有少量积水的时候，不会因为水膜的张力导致杯子和桌面吸附在一起，拿起的时候出现打滑的问题，

　　同时凹入的底脚结构也可以在叠放的时候，让上方杯子的底脚卡入下方杯子的杯口内部，实现多个杯子的堆叠收纳，减少仓储和运输环节的占用空间，堆叠的配合间隙控制在0.8mm，既可以保证堆叠的时候顺畅卡入，不会出现卡滞无法分离的问题，也不会因为间隙过大导致堆叠后倾斜歪倒。从表面处理的角度来看，杯身整体采用高光面处理，一方面是便于日常使用后的清洁，污渍不容易附着在光滑的表面上，简单冲洗即可清理干净，另一方面高光的红色表面也有更好的视觉呈现效果，适合作为品牌定制的载体，可以在杯身表面印刷品牌标识或者图案，满足商用场景的定制需求。在设计验证阶段，需要重点校核把手和杯身连接位置的结构强度，通过有限元分析模拟满水状态下提起把手时的应力分布，

　　确保连接位置的最大应力低于所选材料的许用应力，同时还要做跌落测试验证，模拟杯子从1米高度自由跌落到水泥地面的场景，确保杯身和把手不会出现碎裂或者开裂的问题。另外还要考虑热变形的问题，当杯内盛装95摄氏度以上的热饮时，杯身的变形量要控制在0.5mm以内，不会因为热变形导致杯底不平放置不稳，或者杯口变形无法适配杯盖。这款杯子的整体外形尺寸为杯身直径80mm，总高度120mm，不含把手的最大外径就是杯身的80mm，把手向外突出的尺寸为35mm，整体的安装边界也就是放置时占用的平面尺寸为115mm80mm，这个尺寸可以适配绝大多数常规的杯架结构，不管是办公桌上的杯架、汽车上的水杯架，还是饮水机上的接水位，都可以顺利放入，不会出现尺寸过大无法放置的问题。杯体的有效容积为480ml，这个容量刚好可以满足常规大杯咖啡或者日常饮水的容量需求，不会因为容量过大导致水凉得太快，也不会因为容量过小需要频繁接水。在细节设计上，杯身内部的底面和侧壁连接位置做了R5的圆角过渡，这个圆角一方面是避免内部直角位置残留污渍，清洁的时候可以无死角冲洗，另一方面在注塑或者注浆成型的时候，圆角可以让材料流动更加顺畅，不会出现内部缺料或者成型缺陷，同时圆角过渡也能减少温度变化时的应力集中，提升杯体的抗热震性能，当杯子从低温环境突然注入热水的时候，不会因为应力集中出现开裂。
