带冷却结构的三款喷气式涡轮叶片设计

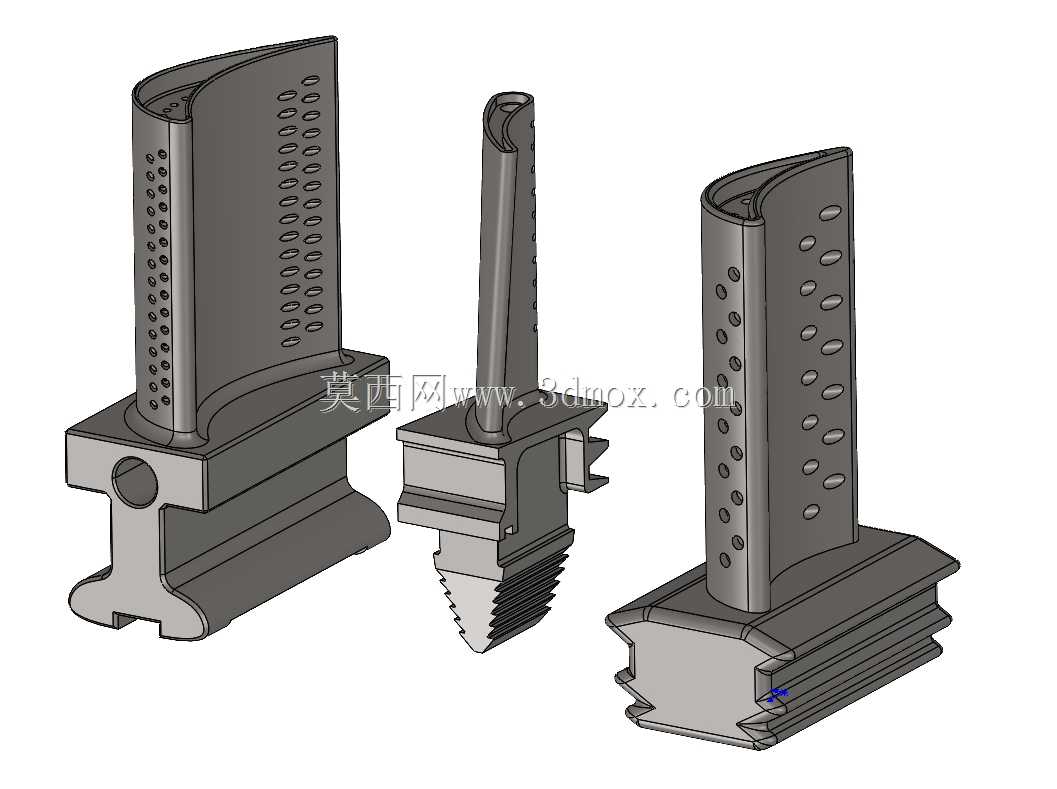

　　在航空燃气涡轮发动机、地面重型燃气轮机的热端核心段，涡轮叶片是直接承受高温高压燃气冲击、将燃气热能与动能转化为转子轴功的核心承载部件，其结构设计直接决定整套动力装置的热效率、输出功率与服役寿命。本次呈现的三款不同结构的涡轮叶片，均针对高温燃气工况设计了一体化的通风冷却腔道与表面气膜冷却孔结构，三款叶片统一缩放至相近的外形尺寸区间，可直接用于金属3D打印工艺的样件试制、结构验证与教学演示场景。

　　从实际工况适配角度来看，三款叶片分别对应不同涡轮级的使用需求：左侧叶片采用枞树型榫根配合侧向定位销孔的安装结构，叶身表面排布多排阵列式径向冷却孔，叶冠位置做了加厚封边设计，适配涡轮中后级转速稍低、燃气温度梯度相对平缓的工作段，安装时榫根与轮盘榫槽配合后，穿入定位销即可完成周向与轴向锁止，安装边界上榫根的配合公差需控制在H7/g6区间，保证高温工况下热膨胀后仍有足够的装夹应力，不会出现叶片飞脱风险。中间的叶片采用带螺纹段的细长型榫头结构，叶身相对窄长，冷却孔沿叶身型线呈螺旋状排布，适配小型涡轮增压器或者辅助动力单元的涡轮转子，这类转子转速更高、轮盘尺寸更小，螺纹式榫头可以在更小的安装空间内提供足够的锁紧力，叶身的窄长设计可以降低高速旋转下的离心载荷，减少轮盘的承载负担。右侧的叶片采用多道密封齿结构的燕尾型榫根，叶身表面的冷却孔呈交错阵列排布，叶身型线的弯扭角度更大，适配涡轮第一级导向器后的高压动叶工况，这类位置燃气温度最高、冲击载荷最大，交错排布的冷却孔可以在叶身表面形成更均匀的气膜覆盖，隔绝高温燃气与叶身基体的直接接触，榫根上的多道密封齿可以配合轮盘上的密封结构，减少冷却气的泄漏量，提升冷却效率。

　　在设计思路上，三款叶片的叶身型线均遵循等环量流型设计原则，保证燃气在叶栅通道内流动时的压力损失控制在合理区间，叶身内部的冷却腔道采用了扰流柱加回流通道的结构设计，冷却气从榫根位置的进气口进入腔道后，先通过扰流柱强化与叶身内壁的换热，再从叶身表面的冷却孔流出形成气膜，相比传统的直通孔冷却结构，换热效率可以提升30%以上，同时减少冷却气的消耗量，避免过多冷却气混入燃气降低整机热效率。三款叶片的叶根位置均做了圆角过渡处理，避免应力集中，在高速旋转的离心载荷作用下，圆角过渡区域的应力集中系数可以降低40%，大幅提升叶片的疲劳寿命。

　　从安装边界来看，三款叶片的叶根安装接口尺寸统一适配同规格的轮盘榫槽参数，在做结构验证时可以直接替换安装，不需要重新加工轮盘，方便不同结构叶片的性能对比测试。叶身的最大外轮廓尺寸控制在统一区间内，保证安装后叶栅通道的通流面积一致，不会因为叶片尺寸差异影响流场测试结果。叶片表面的冷却孔直径统一采用0.5mm的标准孔径，孔的轴线与叶身表面呈30度夹角，保证流出的冷却气可以紧贴叶身表面流动，形成稳定的冷却气膜。在金属3D打印试制场景下，三款叶片的摆放角度均做了优化，叶身型线与打印基板呈45度夹角，不需要添加过多支撑结构即可完成打印，打印完成后仅需要对榫根配合面做少量精加工即可满足装配要求，大幅缩短样件试制周期。

　　在实际工程应用中，这类带冷却结构的涡轮叶片除了航空发动机、地面燃气轮机领域外，还可以适配微型燃气轮机、车用涡轮增压器、工业尾气透平发电装置等场景，不同结构的叶片可以根据具体的工况温度、转速、载荷要求做选型参考，比如在尾气透平场景下，燃气中含有一定的杂质颗粒，就可以选择叶身更厚、冷却孔直径稍大的左侧叶片结构，避免颗粒堵塞冷却孔；在小型航空辅助动力单元场景下，追求更小的重量与更高的转速，就可以选择中间的窄长型叶片结构；在重型燃气轮机的第一级动叶场景下，追求更高的冷却效率与更长的服役寿命，就可以选择右侧带交错冷却孔与密封齿榫根的叶片结构。
