KS-W型货运挂车底盘承载结构三维设计

　　该模型还原的是短途场内转运、厂区物料周转场景下常用的轻型平板货运挂车结构，这类承载装置常与厂区内燃牵引车、电动牵引车头搭配使用，多用于生产车间工序间的工件转运、仓储库区的整托物料调拨、物流场站的散货短驳作业，相比自走式货运车辆，这类无动力挂车的购置与维护成本更低，可根据调度需求灵活编组，适配多频次、小批量的场内转运需求，在机械制造厂区、建材仓储堆场、农副产品集散场地都有广泛的应用空间。

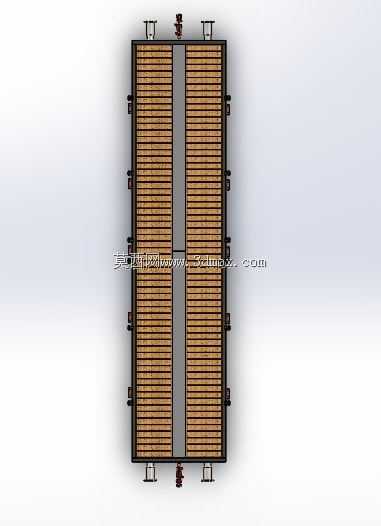

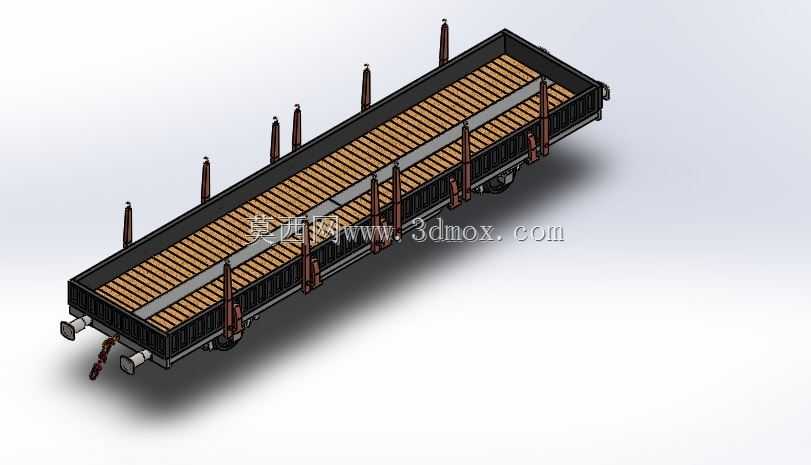

　　从结构功能来看，整个装置以焊接式矩形管车架作为核心承载基体，车架主梁采用贯通式矩形截面型钢焊接成型，横梁按等间距排布与主梁焊接固定，形成均匀的承载网格结构，可避免局部集中载荷造成的车架变形，车架上表面铺设花纹承载平板，既增大与所载货物的摩擦力防止运输过程中货物滑移，也能避免零散小件从车架缝隙掉落。车架两侧等距设置的插装式立柱，可根据所载货物的形态选择插装或拆除，当运输管材、型材、成捆棒料这类长尺寸物料时，插装立柱可起到侧向挡护作用，避免物料在车辆加减速、转弯过程中从侧面滑落；当运输整托栈板货物、大型成型工件时，可将立柱拆除，获得完全开放的平整承载面，适配不同外形尺寸的货物装载需求。

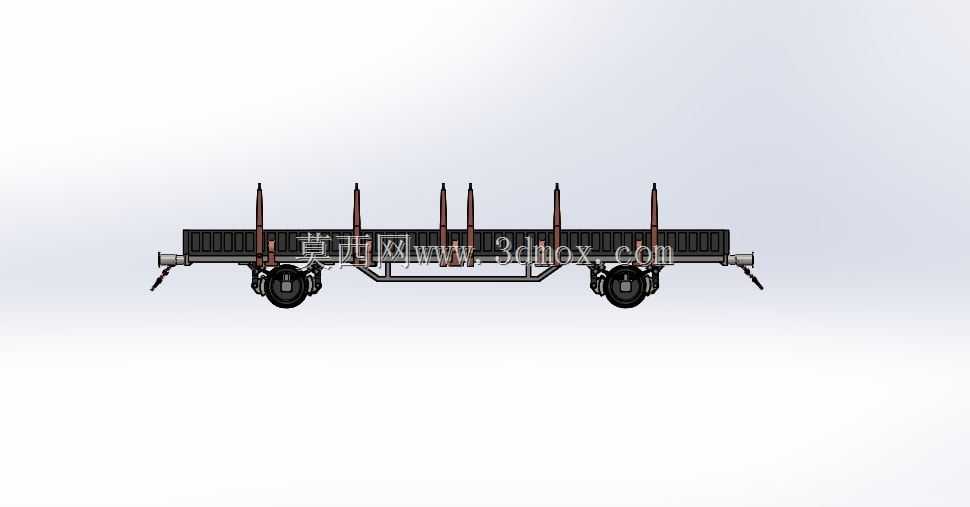

　　行走机构采用双轴式轮组布置，轮组通过悬挂连接结构与车架底部固定，轮距匹配厂区常规道路的通行宽度，单轮载荷按轻型转运场景设计，轮组内置转动轴承结构，可保证车辆在牵引行驶过程中转向灵活，同时轮组的安装位置经过重心匹配设计，空载与额定载荷状态下的整车重心均落在轮组支撑范围内，避免行驶过程中出现翘头、侧倾风险。车架两端均设置有牵引连接结构，可实现双向牵引挂接，无需调转车头即可完成挂车的连挂与解编，适配狭窄厂区通道内的调度作业，牵引连接位置设置有缓冲阻尼结构，可吸收牵引启动、制动过程中的冲击载荷，避免刚性连接造成的结构损伤，同时也能减少所载货物受到的惯性冲击。

　　设计过程中优先考虑了结构的通用性与维护便捷性，所有轮组、牵引连接销、立柱插装位均采用标准化接口设计，易损件可直接替换通用标准件，降低后期运维的配件成本。车架的外形尺寸按场内道路的转弯半径、通行限界做了匹配设计，整车宽度控制在常规厂区单车道可通行范围内，长度适配常规栈板的并排摆放需求，立柱的高度满足常规散堆货物、成捆物料的挡护高度要求，不会因为立柱过高造成室内通行时的净高干涉。安装边界方面，轮组的安装座在车架底部预留了统一的螺栓连接孔位，可根据实际使用需求更换不同材质、不同载荷等级的轮组，牵引连接结构的销孔尺寸匹配厂区通用牵引车的牵引销规格，无需额外加工转接件即可直接挂接使用，车架上表面预留的绑带挂点沿车架周边等距分布，可在固定异形货物时快速绑定捆扎带，无需额外焊接挂点结构。

　　从结构细节来看，车架底部设置有横向加强筋，对应轮组安装、牵引销安装的受力集中位置做了局部加厚焊接处理，避免长期交变载荷作用下出现焊缝开裂的问题，立柱插装位设置有防脱定位结构，插装后可通过弹性销锁定，避免车辆行驶过程中立柱受震动脱出，车架侧边设置有小型反光标识安装位，可在室外场地作业时提升低光照环境下的可见性，两端的牵引结构旁设置有驻车支撑装置，挂车解编停放时可将支撑腿放下，保持车架水平放置，避免挂车溜车或前倾。整个结构没有冗余的装饰性设计，所有结构特征都服务于承载、转运、挂接的实际功能需求，建模过程中对焊缝位置、连接孔位、运动间隙都做了还原，可直接用于同类轻型挂车的结构参考、受力仿真分析，也可作为厂区物流系统仿真的场景组件使用，轮组与车架的相对转动关系、牵引结构的连接自由度都做了符合实际运动逻辑的约束，可直接用于运动模拟演示。
