越野车摇臂转向架连接销轴结构设计

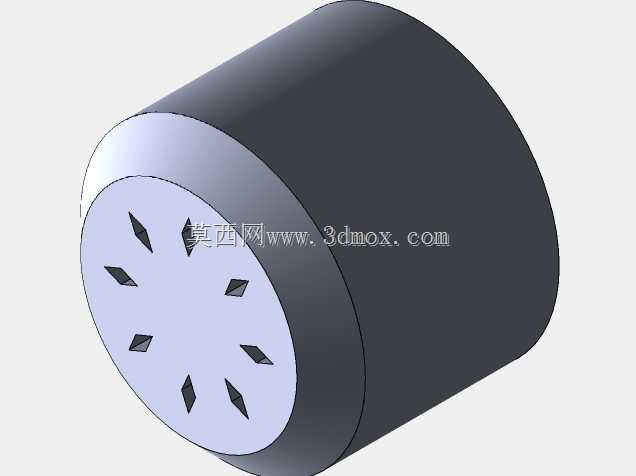

　　在非道路越野车辆的行走系统设计中，摇臂转向架是承担载荷传递、转向动作执行的核心连接单元，而本次呈现的销轴类零件，是摇臂转向架与车架、悬挂摆臂之间实现铰接传动的关键受力构件。这类零件的应用场景集中在全地形越野车、特种作业越野车辆的底盘行走段，需要同时承受垂直方向的整车载荷冲击、转向过程中的横向剪切力，以及非铺装路面行驶时持续的交变扭转作用力，其结构可靠性直接决定车辆转向动作的平顺性与恶劣路况下的行驶安全性。

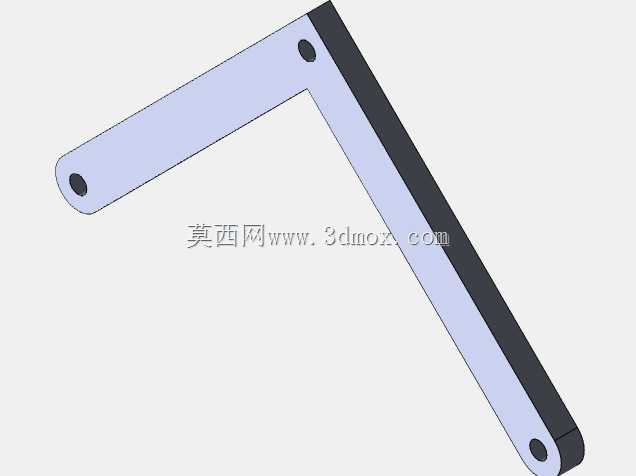

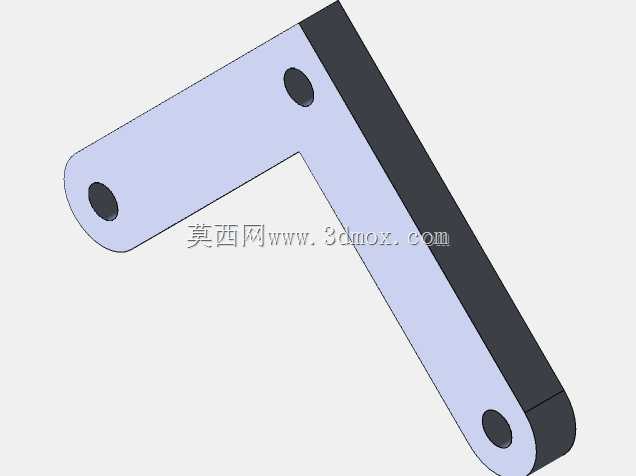

　　从实际用途来看，该销轴并非简单的定位连接件，它需要为摇臂转向架提供稳定的回转支点，保证转向动作过程中摇臂能够绕固定轴线顺畅转动，同时限制铰接位置的径向窜动，避免转向间隙过大导致的行驶跑偏、转向虚位问题。在车辆通过坑洼、陡坡等复杂地形时，摇臂随路面起伏产生的摆动力矩会全部作用在销轴的配合面上，因此零件的结构设计必须兼顾耐磨性能与抗疲劳强度。

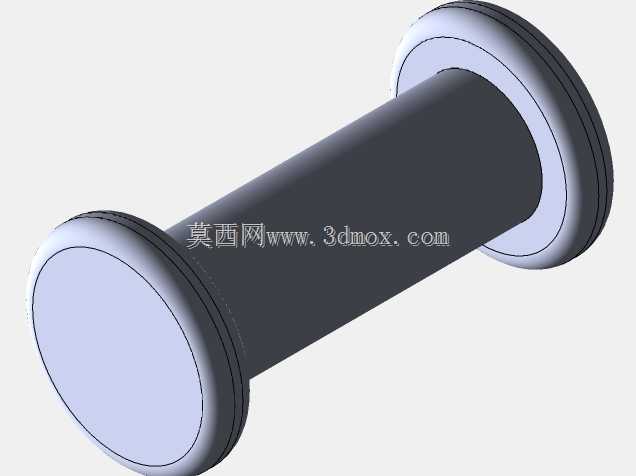

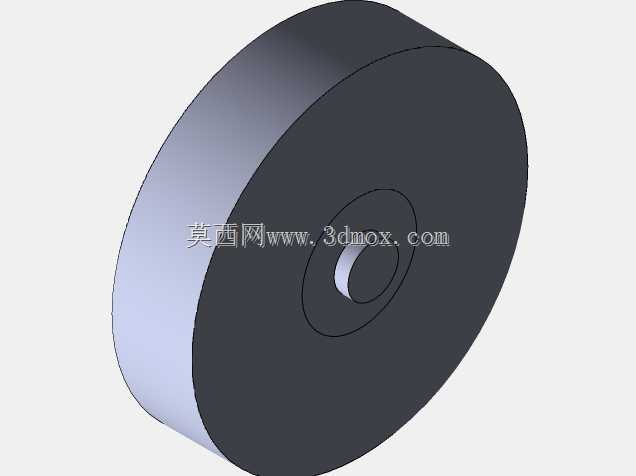

　　从功能特性层面分析，该零件采用两端带限位凸缘的轴类结构，两端的凸缘直径大于轴身主体直径，安装后可以直接卡在铰接支座的限位槽内，无需额外加装轴向定位卡环或挡圈，减少了装配环节的零件数量，也避免了小尺寸定位零件在长期振动工况下松脱失效的风险。轴身主体为等直径圆柱面，表面粗糙度要求控制在合理区间，既保证与衬套配合时的转动顺滑度，又不会因为表面过于光滑导致润滑油膜难以附着，降低长期使用的磨损速率。两端凸缘的外侧设计有环形凹槽，可用于安装密封圈，阻挡泥沙、灰尘进入铰接配合面，延长衬套与销轴的使用寿命，这一细节设计完全针对越野场景下多尘、多泥沙的使用环境。

　　设计思路上，这类销轴没有采用复杂的异形结构，而是遵循重载铰接零件的等强度设计原则，轴身直径根据整车满载时的最大铰接载荷计算确定，保证在最大冲击载荷下轴身的剪切应力、弯曲应力均处于材料许用应力范围内。两端凸缘的厚度根据轴向受力大小确定，避免凸缘在侧向冲击力作用下发生断裂或变形。轴身与凸缘的衔接位置采用大圆角过渡，消除应力集中点，防止交变载荷作用下在衔接位置产生疲劳裂纹。不同于普通民用车辆的铰接销轴，该零件没有设计润滑油注油通道，而是适配自润滑衬套使用，减少野外作业时的维护频次，更符合越野车辆长距离无维护行驶的使用需求。

　　从安装边界与尺寸配合来看，轴身的直径尺寸与摇臂、车架支座上的安装孔位采用基孔制间隙配合，配合间隙控制在极小范围内，既保证装配时能够顺利压入，又不会因为间隙过大导致铰接位置晃动。销轴的总长度由铰接位置的支座宽度、摇臂铰接段厚度以及两端密封件的安装尺寸共同决定，安装后两端凸缘的内侧面与支座端面保留微小间隙，避免转向转动时出现端面摩擦卡滞。轴身的配合长度覆盖整个摇臂铰接段的宽度，保证受力均匀分布在整个接触面上，避免局部压强过大导致的衬套异常磨损。在实际装配过程中，该销轴采用径向压装方式装入铰接孔，无需额外的轴向固定件即可实现可靠定位，拆卸时可通过凸缘上预留的工艺螺纹孔拔出，方便野外场景下的快速检修更换。

　　在实际工程应用中，这类销轴的材料通常选用中碳合金钢经调质处理，表面进行淬火硬化，兼顾芯部的韧性与表面的耐磨性能，能够适应越野场景下频繁的冲击载荷。设计过程中需要反复校核不同工况下的受力情况，包括满载转向、单侧车轮抬升、高速通过颠簸路面等极限场景，确保零件在所有工况下都具备足够的安全系数。不同于普通传动销轴，该零件的尺寸精度直接影响转向系统的自由行程，因此轴身的圆柱度、两端凸缘与轴身的同轴度都有较高的形位公差要求，避免装配后出现转动卡滞、受力偏载的问题。
