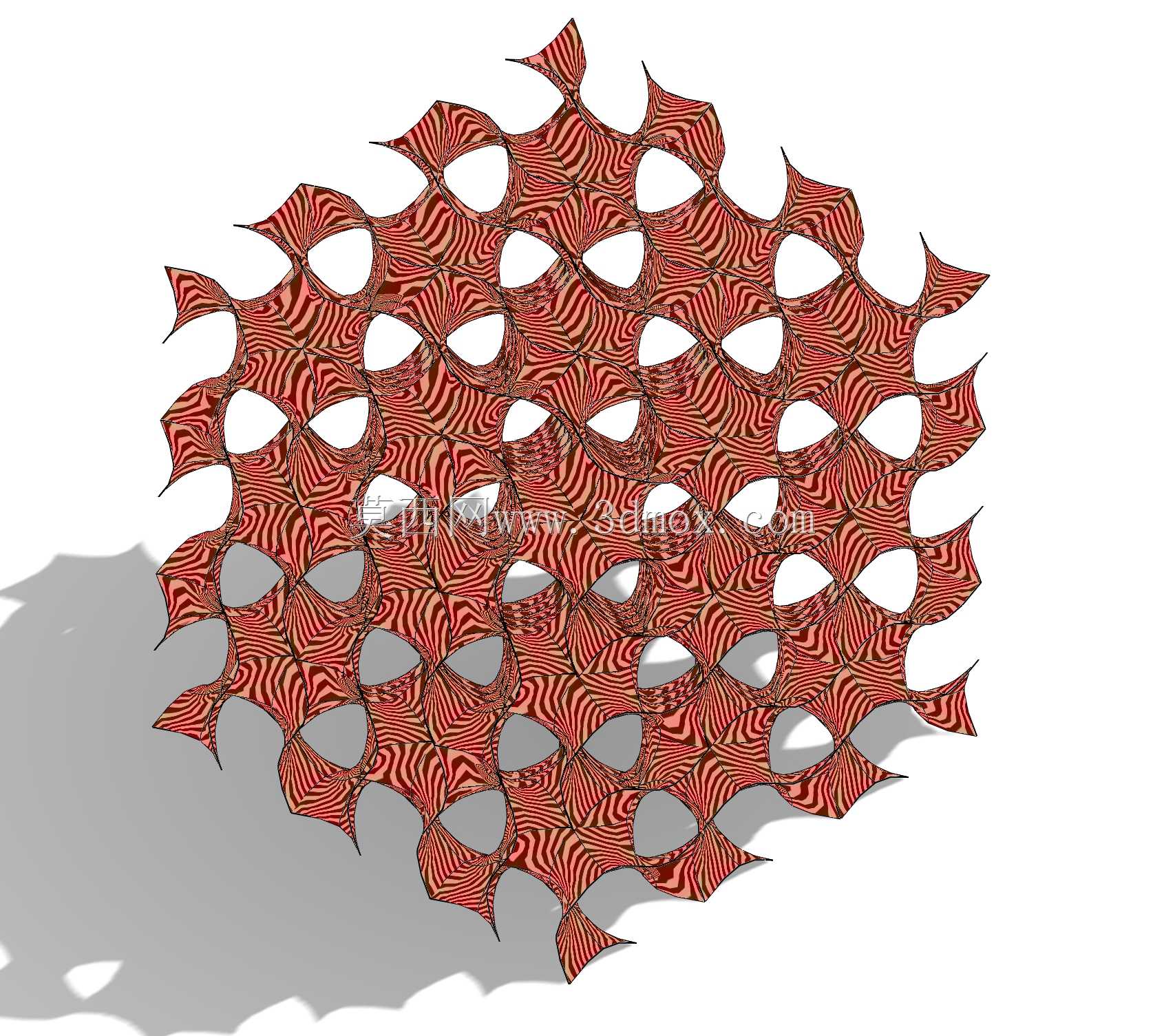

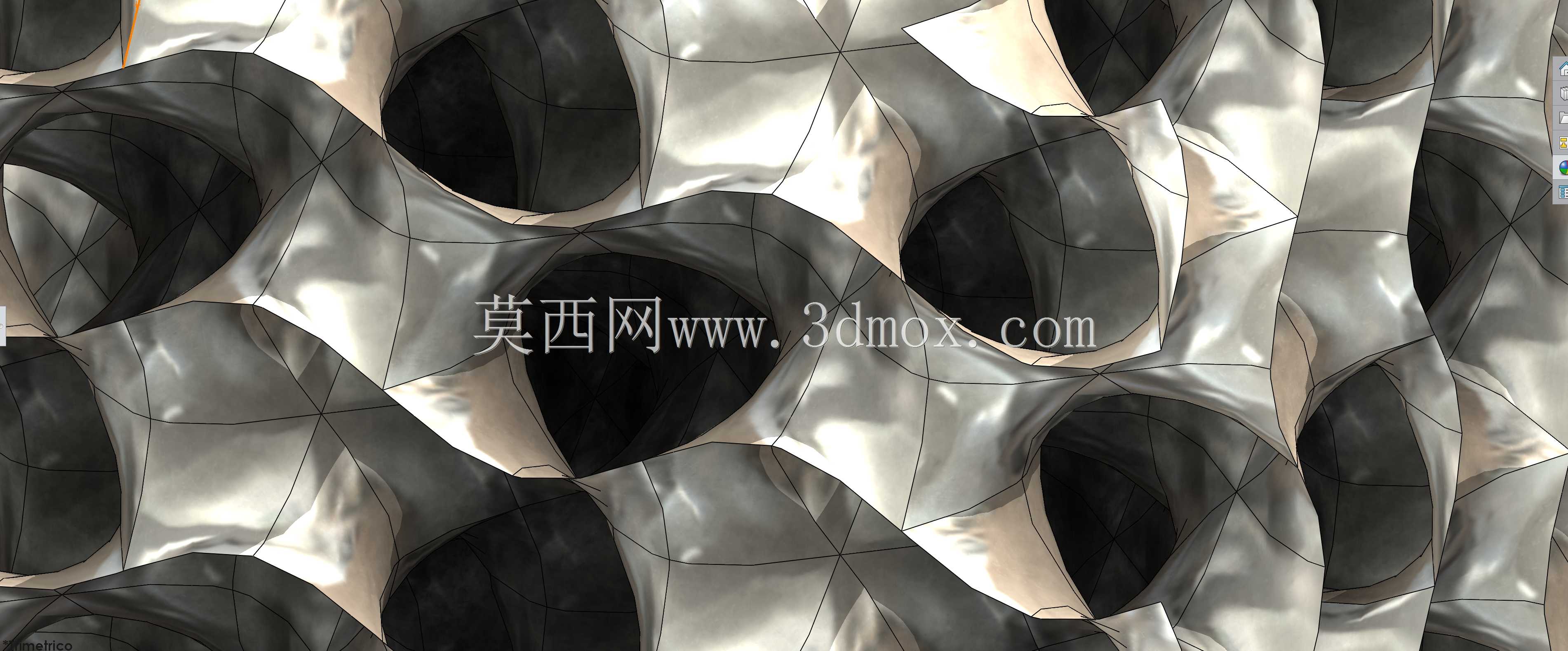

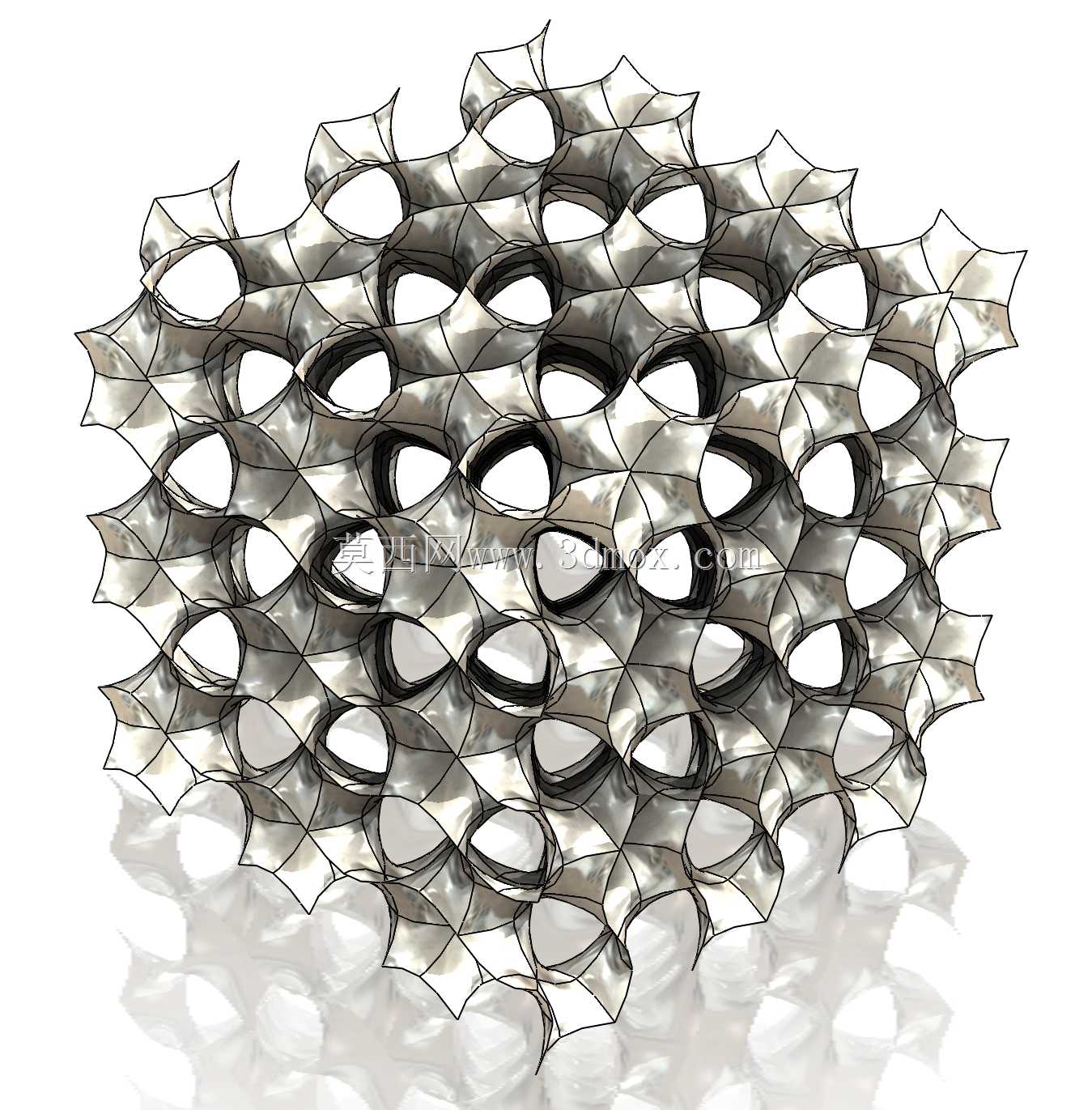

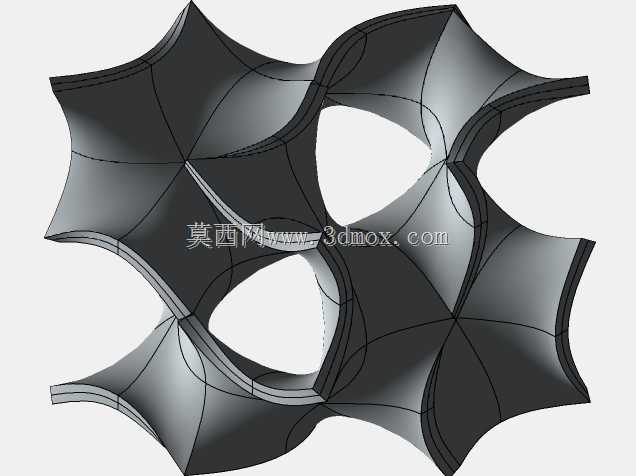

这类基于正弦曲线驱动生成的多孔晶格结构,最早的工程化落地思路源自对天然多孔材质的力学性能复刻,目前在高端装备的轻量化设计场景中已经有了不少成熟应用。不同于传统的蜂窝、泡沫类多孔结构,该结构通过连续正弦曲面的空间阵列生成,不存在传统晶格结构常见的应力集中棱边,在承受多向交变载荷时,应力可以沿着连续曲面平滑传导,不会在节点位置出现突变断裂的风险。在航空航天领域的非主承力舱段内部支撑件设计中,这类结构可以在满足刚度要求的前提下,将零部件重量降低六成以上,同时还能兼顾隔热、吸能的附加功能,替代传统的铣削加工实体支架,大幅减少材料浪费。在新能源汽车的电池包内部缓冲支撑结构设计中,这类连续曲面多孔结构可以在车辆发生碰撞时,

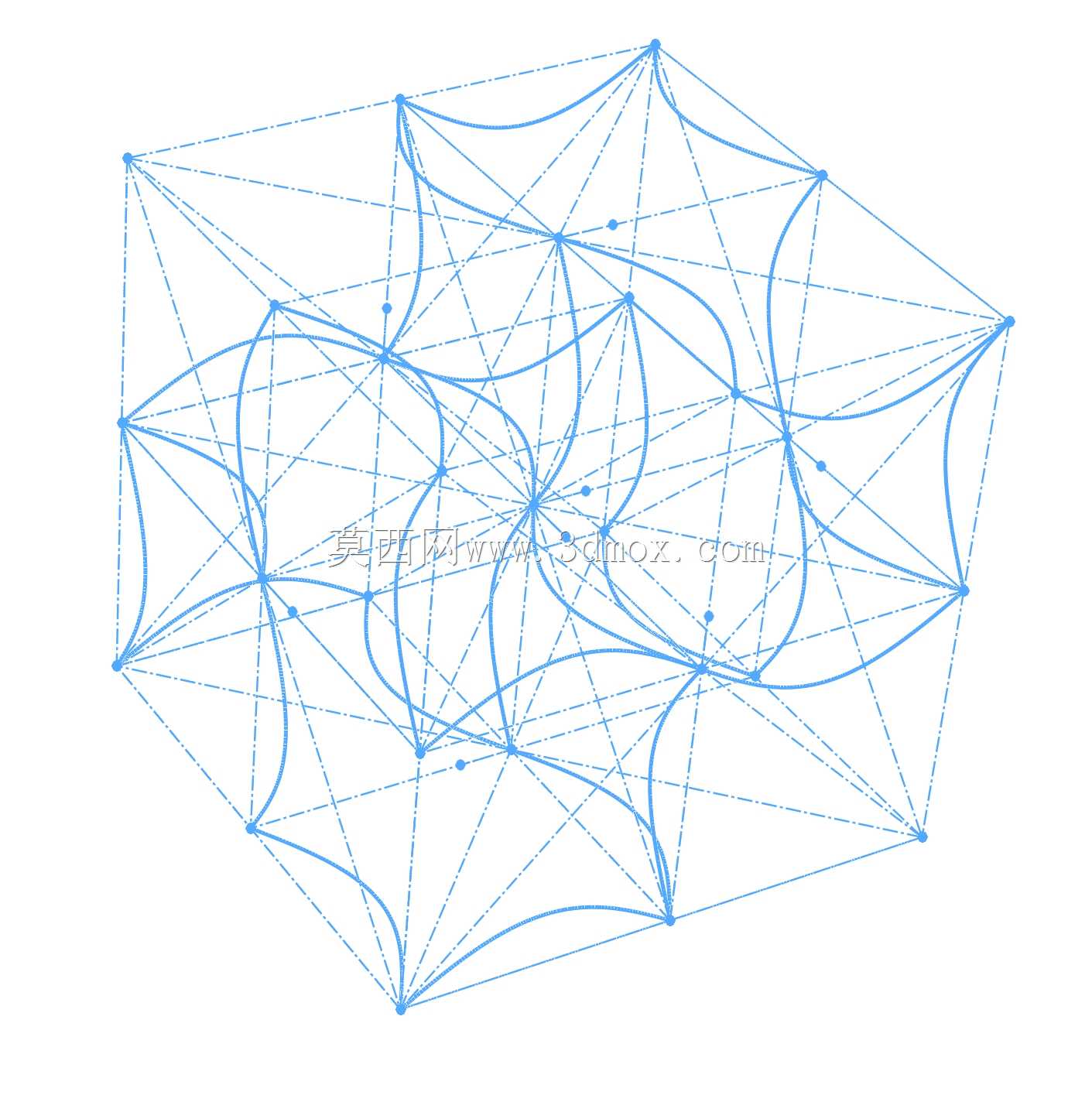

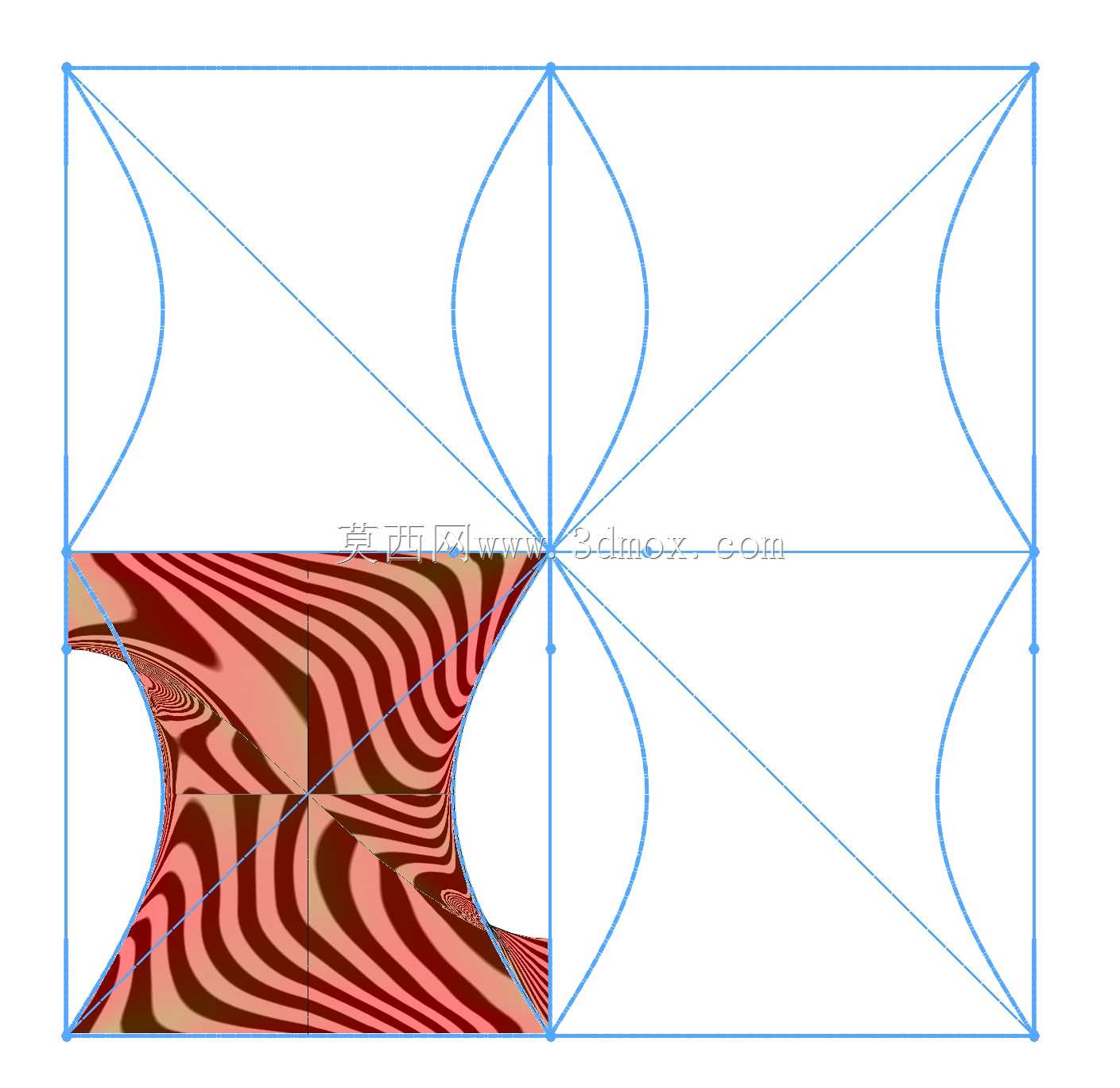

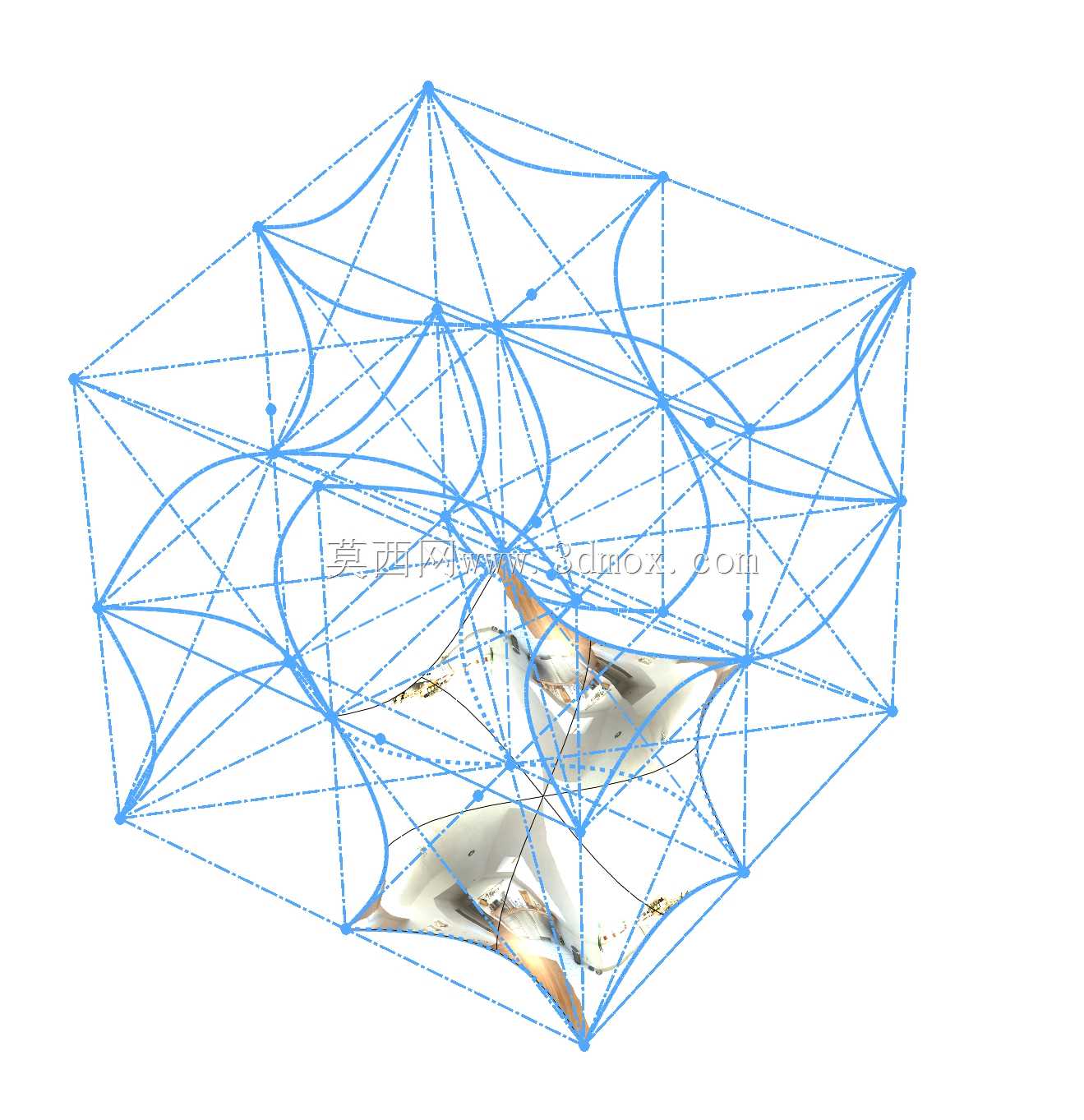

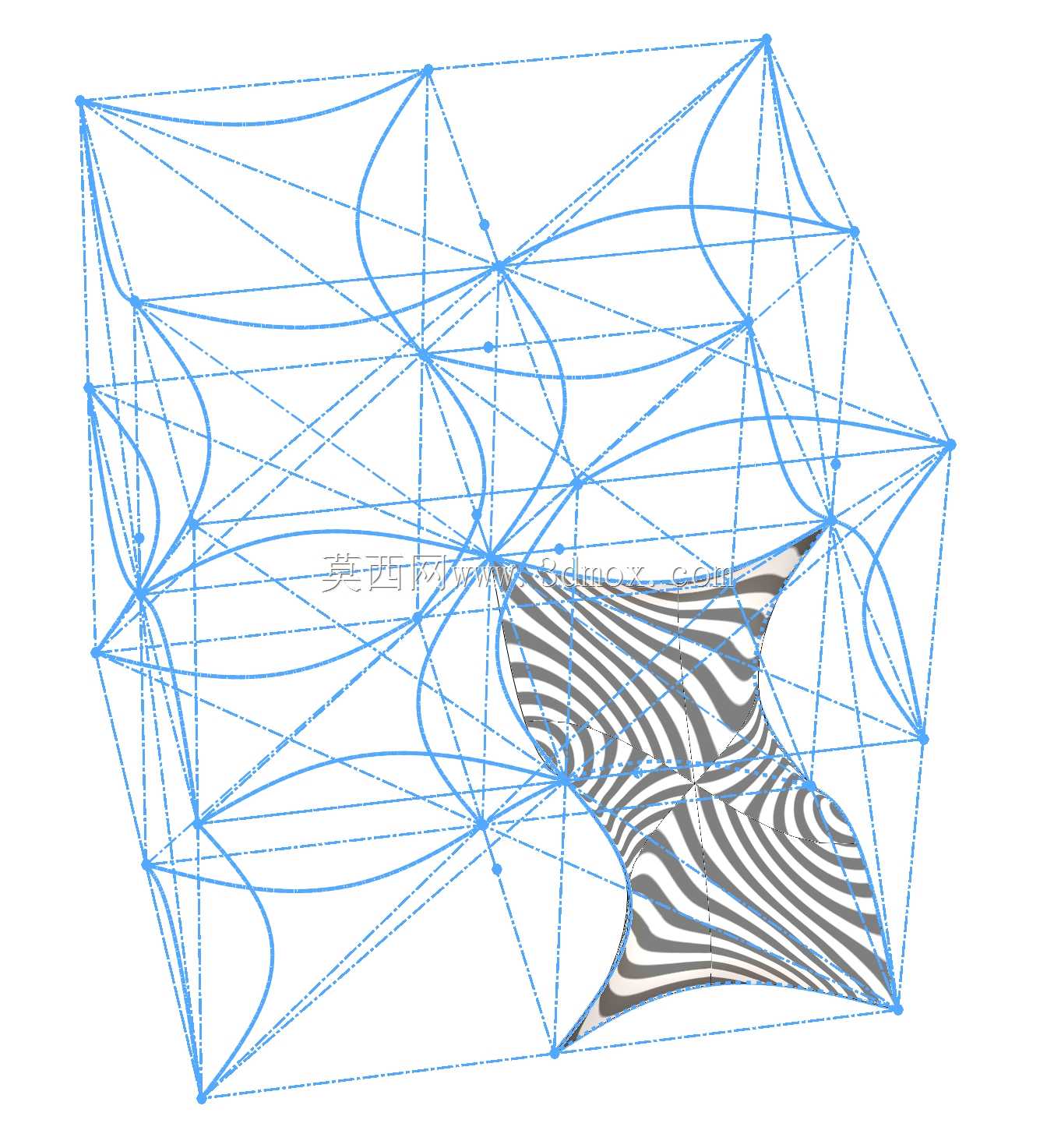

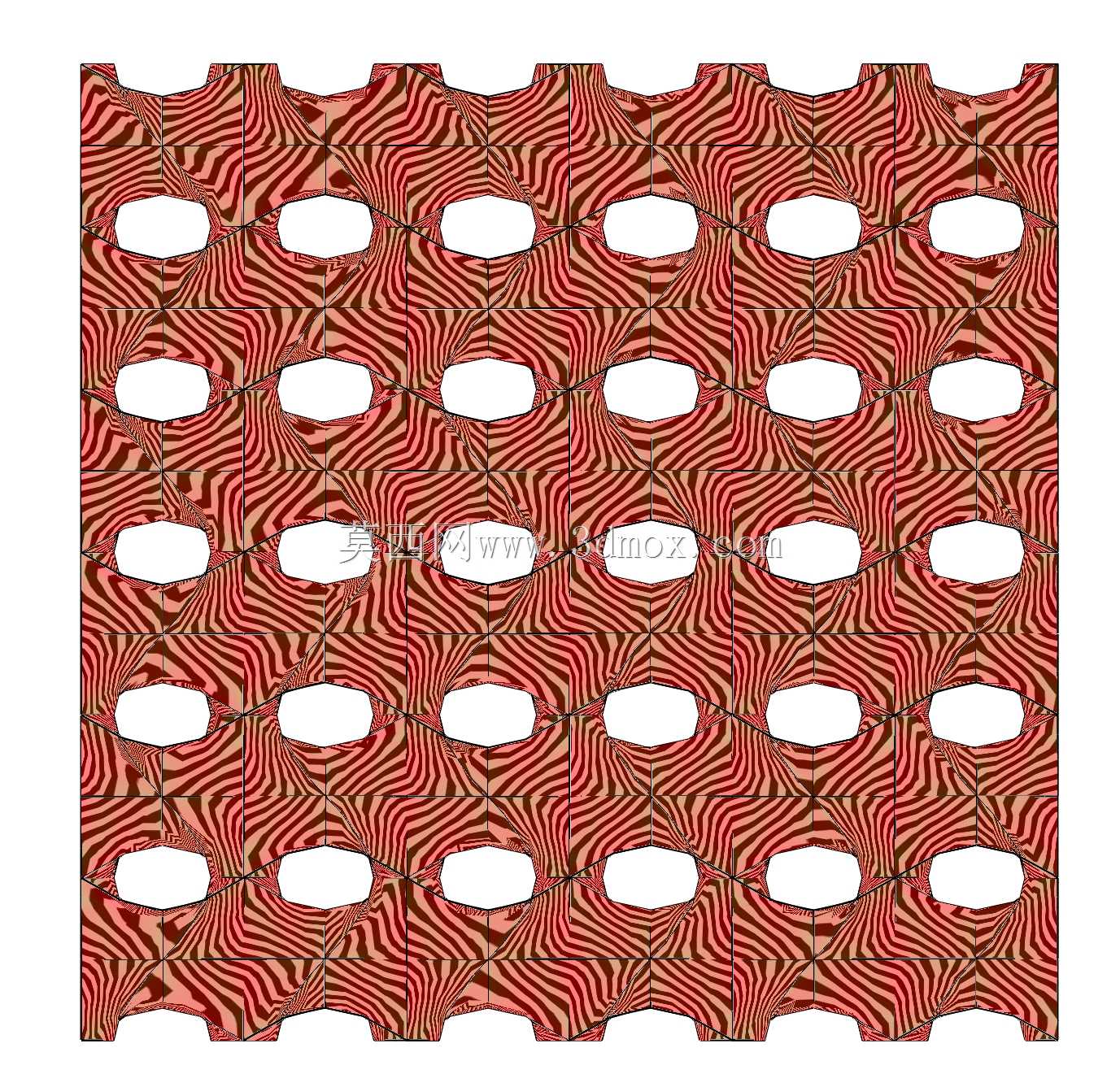

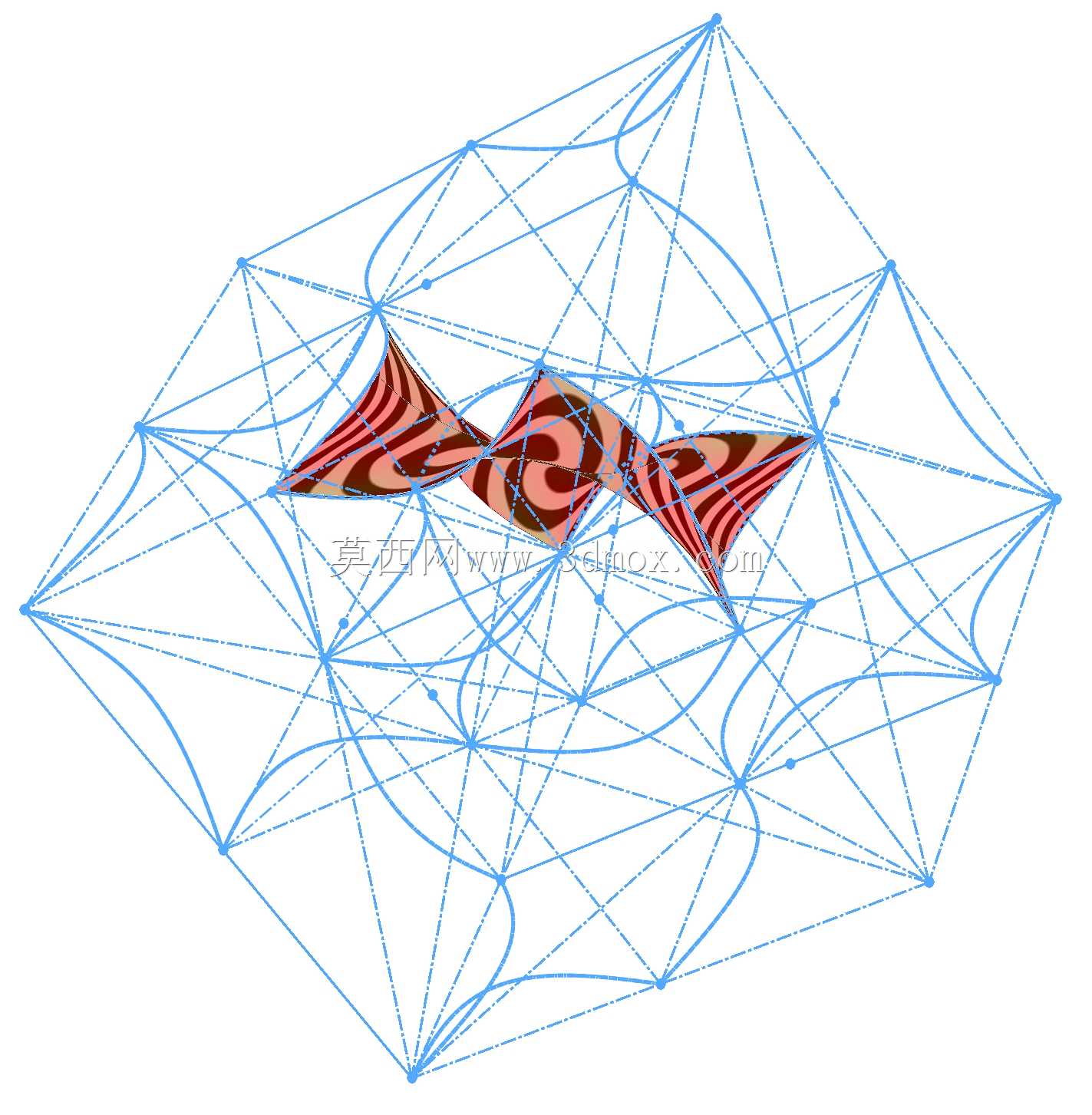

通过曲面的逐层渐进变形吸收冲击能量,避免电池模组受到刚性挤压引发安全风险,相比传统的冲压金属缓冲支架,吸能效率可以提升40%左右,同时重量更轻,不会过多占用电池包的有效空间。从设计逻辑上看,该结构的生成核心是将正弦曲线的周期、振幅作为可调参数,在三维空间中沿三个正交方向进行阵列驱动,通过曲面的布尔运算形成连续贯通的多孔形态,设计过程中可以根据实际承载需求,调整不同方向上的正弦曲线参数,匹配不同方向的载荷大小,比如在主承载方向上减小正弦曲线的周期、增大曲面壁厚,在非承载方向上增大孔隙率,实现力学性能与重量的最优平衡。在实际建模过程中,需要重点控制相邻曲面之间的过渡圆角,避免曲面相交位置出现薄壁尖角,否则在后续3D打印成型过程中,
尖角位置容易出现打印翘曲、支撑难以去除的问题,同时在承受载荷时尖角位置容易萌生裂纹。从安装边界来看,这类结构通常不会作为独立零部件直接使用,而是作为功能结构集成在零部件的内部,设计时需要在结构的连接端面预留1-2mm厚度的实体安装边,安装边上可以根据装配需求加工螺纹孔、定位销孔,避免多孔结构直接与其他零部件接触,防止装配时孔隙边缘被压溃导致连接失效。外形尺寸方面,该类结构的单胞尺寸通常控制在5-20mm之间,单胞尺寸过小会导致孔隙过小,3D打印过程中内部残留的粉末难以清理,单胞尺寸过大则会导致结构整体刚度不足,无法满足承载要求,壁厚通常根据成型工艺调整,采用金属激光熔融打印时壁厚最小可以做到0.2mm,

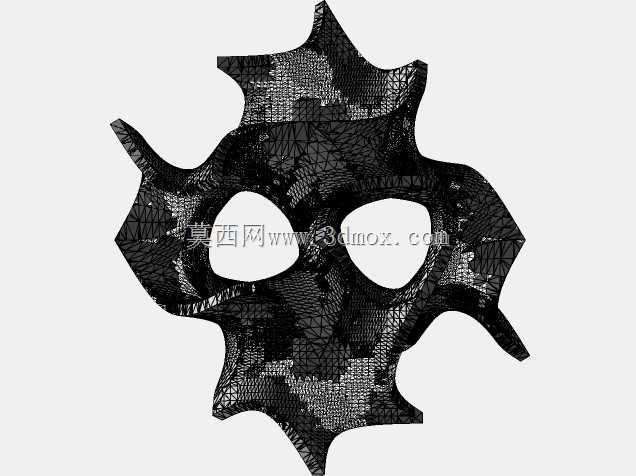

采用工程塑料打印时壁厚建议不小于1mm,避免打印过程中出现结构变形。在骨科植入物的设计场景中,这类结构的孔隙尺寸可以调整到适合骨组织长入的范围,通常是300-800μm,植入人体后骨组织可以沿着连续曲面生长,最终实现植入物与人体骨组织的骨性结合,相比传统的实心金属植入物,弹性模量更接近人体骨组织,可以有效减少应力遮挡效应,提升植入物的长期使用寿命。在设计这类结构时,还需要考虑流体通过的场景需求,比如在换热器的芯体设计中,连续的正弦曲面可以不断扰动流体的流动状态,打破边界层的稳定存在,提升换热效率,同时贯通的孔隙不会造成流体堵塞,相比传统的翅片式换热器,换热效率更高,流动阻力更小。需要注意的是,这类结构目前主要通过增材制造工艺实现成型,传统的机加工、铸造工艺无法完成这类复杂内部曲面的加工,因此在设计阶段就需要匹配所选增材制造工艺的成型精度、最小成型壁厚、支撑去除难度等工艺约束,避免设计出的结构无法顺利成型。在进行力学仿真验证时,不能采用传统实体单元的简化仿真方式,需要对曲面进行网格细化,重点考核曲面过渡位置的应力分布,确保在额定载荷下最大应力不超过材料的屈服强度,同时还要进行疲劳仿真验证,确保在交变载荷下结构的使用寿命满足设计要求。
