适配8mm直流电机的小型四旋翼机架结构

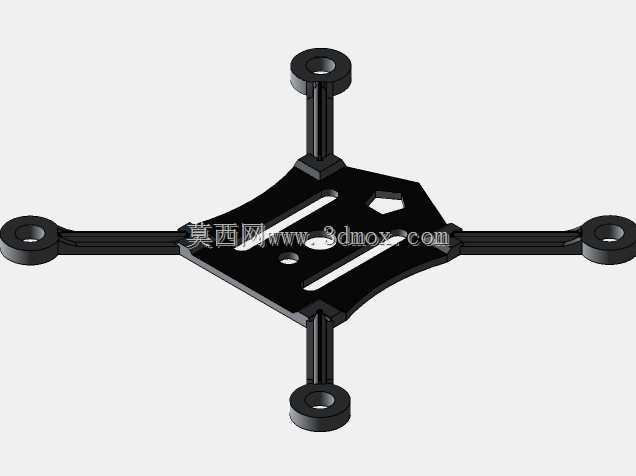

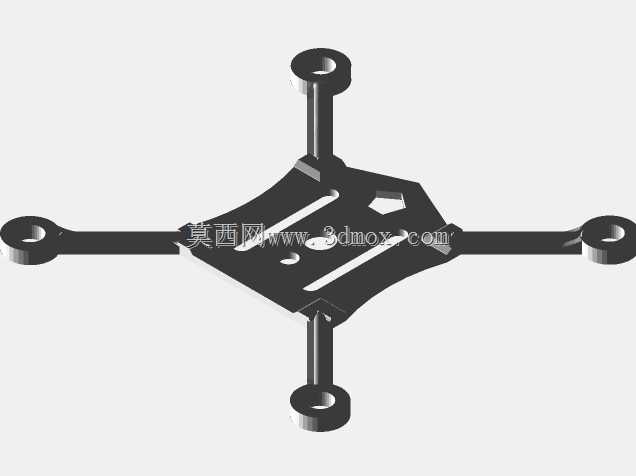

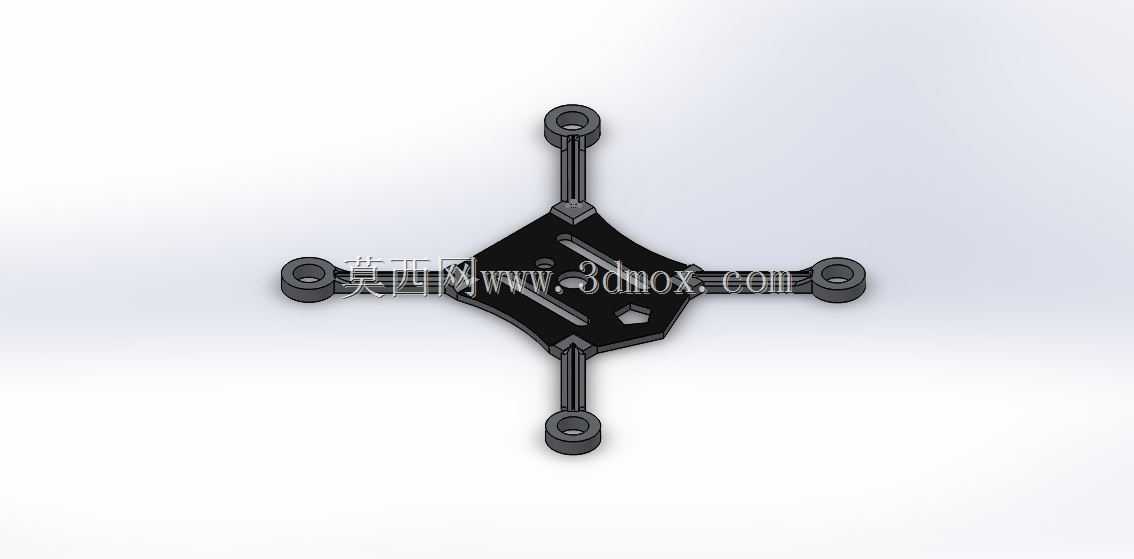

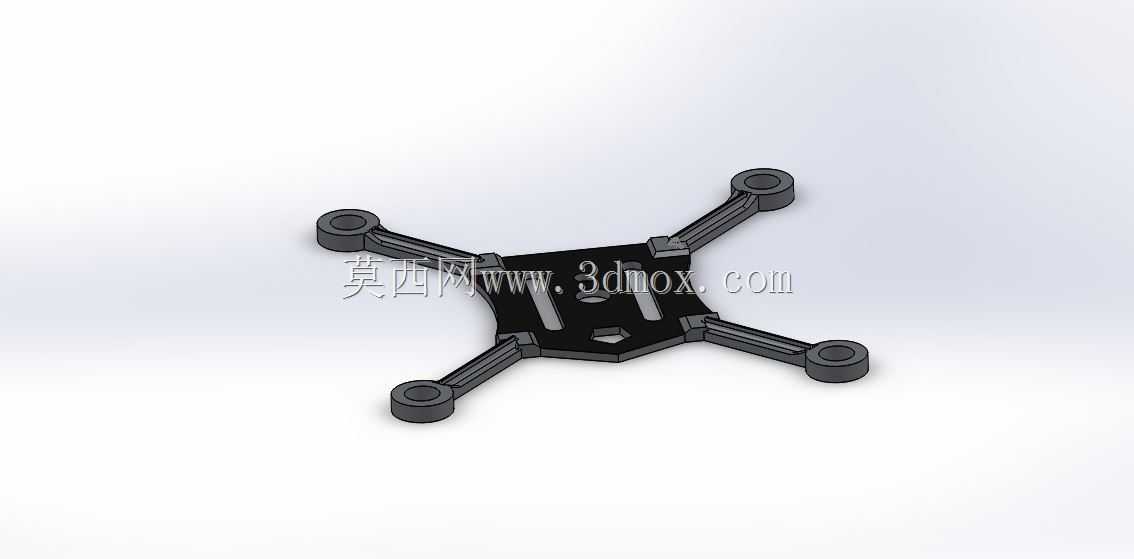

　　在微型航模研发与小型无人机试制场景中，机架作为核心承载结构，直接决定了整机的动力匹配度、飞行稳定性与装配容错空间。这款小型四旋翼机架采用X型对称布局，四个机臂从中心承载台向外等角度延伸，末端设置同轴电机安装座，安装座内孔直径严格匹配8mm规格直流电机的安装止口，无需额外转接件即可完成动力单元的同轴定位，能有效减少动力输出时的偏心振动，保障旋翼转动时的动平衡表现。机架中心区域预留了分层安装空间，可依次叠放飞控板、电池、电调等核心元器件，中心台面上设置的多组定位槽与镂空结构，一方面用于减轻整机自重，降低动力负载，另一方面可作为走线通道，将电机连接线、电调信号线规整收纳在机架内侧，避免飞行过程中线材外露与旋翼发生干涉。从安装边界来看，

　　机架整体外廓尺寸控制在1101105毫米范围内，属于微型四旋翼的紧凑尺寸范畴，机臂长度经过反复校核，在搭配对应尺寸螺旋桨时，相邻旋翼的转动平面不会出现重叠打桨的问题，同时机臂截面采用加强筋结构设计，在控制壁厚减轻重量的前提下，保证机臂具备足够的抗扭刚度，在电机急加速、飞行姿态快速调整时，机臂不会出现明显形变导致的动力轴线偏移。在实际应用场景中，这类微型机架多用于室内教学演示、小型航拍试验、青少年航模竞赛等场景，紧凑的尺寸让整机具备良好的抗摔性能，即便发生低空坠落，对称式的结构也能分散冲击力，降低中心元器件的损坏概率。设计过程中，四个电机安装座的端面平面度做了公差约束，保证电机安装后输出轴与机架平面保持垂直，

　　避免出现旋翼拉力方向倾斜导致的飞行姿态漂移；中心台的安装孔位采用通用化孔距设计，可适配市面上主流的微型飞控板安装规格，降低用户的二次改装成本。机臂与中心台采用一体化结构设计，省去了装配式机臂的连接紧固件，既减少了装配工序，也避免了连接部位松动带来的飞行隐患，机架表面的镂空区域同时兼顾了散热需求，电调与电池工作时产生的热量可通过镂空结构快速散出，避免长时间飞行时元器件积热导致的性能下降。从结构受力角度分析，X型布局的机架在飞行时，四个机臂的受力可均匀传递至中心承载台，单个机臂受到的冲击载荷会通过加强筋分散到相邻结构上，相比非对称布局具备更好的结构强度冗余。对于三维结构设计从业者而言，这类微型机架的设计要点在于平衡重量、

　　强度与安装兼容性三者的关系，过厚的机臂会增加不必要的自重，缩短续航时间，过薄的结构则会在飞行振动下出现疲劳断裂，这款机架的壁厚与加强筋布局经过多轮迭代优化，在110毫米的尺寸级别下实现了强度与重量的最优匹配，电机安装座的深度也做了针对性设计，既可以保证8mm直流电机的安装定位深度足够，不会在飞行中出现电机松脱，也不会过多占用机臂末端空间，给螺旋桨的安装留出足够的锁紧余量。在试制验证阶段，这类机架可通过3D打印快速制作样件，完成动力匹配测试与飞行姿态调试，对称式的结构也让建模过程中的参数化调整更为便捷，只需调整机臂长度、安装座孔径等参数，即可快速衍生出适配不同电机规格、不同尺寸螺旋桨的衍生版本，适配更多微型航模的定制化需求。
