四旋翼飞行器机架结构设计方案

项目分类:通用机械零部件 发布时间:2024-05-24 ID:753691
  • 四旋翼飞行器机架结构设计方案
  • 四旋翼飞行器机架结构设计方案
  • 四旋翼飞行器机架结构设计方案
  • 四旋翼飞行器机架结构设计方案
  • 四旋翼飞行器机架结构设计方案

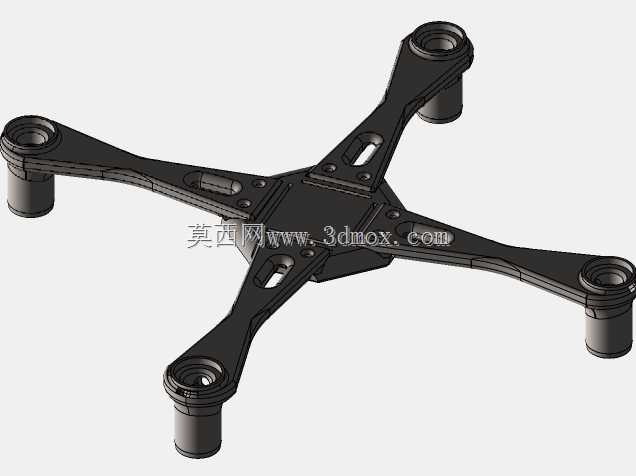

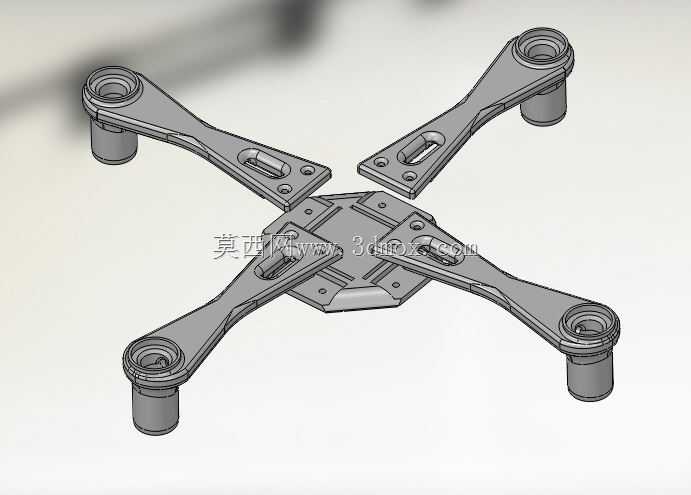

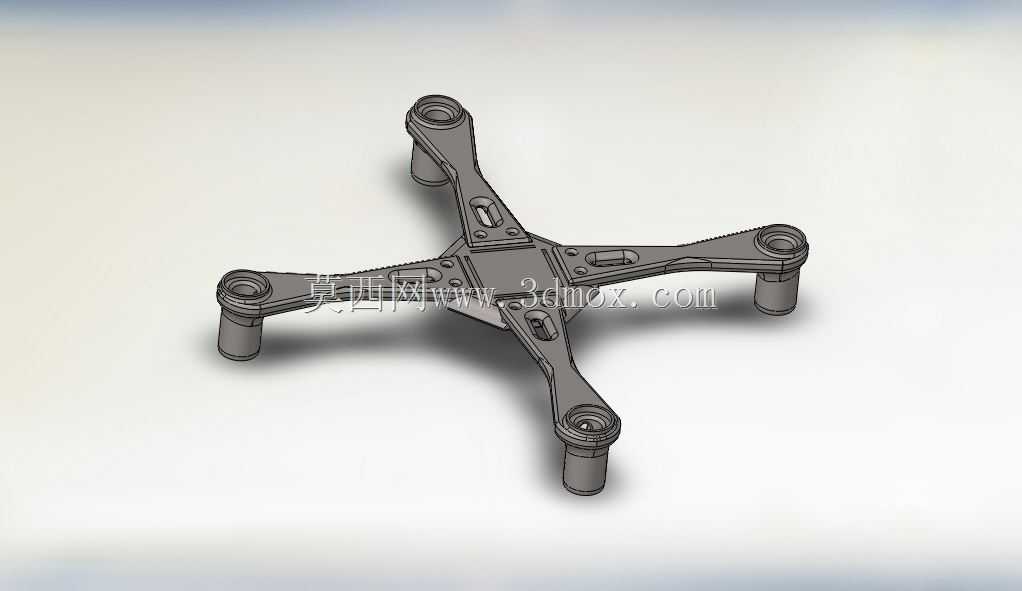

  这套四旋翼机架的结构设计,核心围绕偏远地区低空物资投送的实际需求展开,尤其是针对交通不便区域的应急药品配送场景,需要在结构强度、自重、飞行稳定性三者之间找到最优平衡。从结构布局来看,采用了X型对称四臂构型,四个机臂从中心集成台向外呈90度夹角均匀延伸,这种布局的优势在于动力输出的对称性极佳,飞控系统的姿态解算逻辑更简单,飞行过程中抗侧风干扰的能力更强,相比十字型布局,X型布局在前进飞行时的迎风阻力分布更均匀,不会出现单侧机臂扰流过大影响姿态稳定的问题。

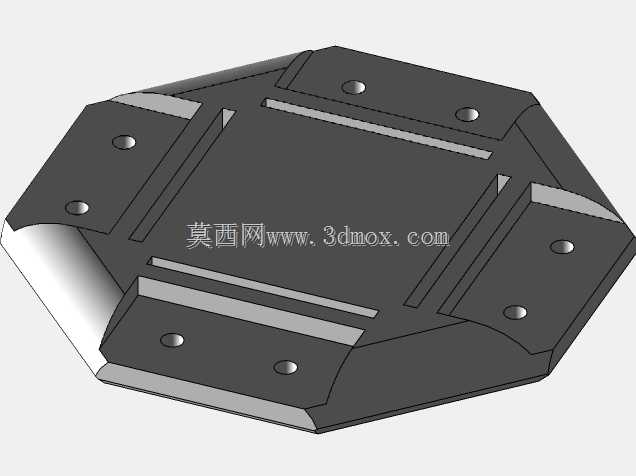

  中心集成台是整个机架的受力核心,所有机臂的载荷最终都会传递到这个区域,设计时在中心台预留了多层安装位,最上层可以放置飞控主板、GPS模块与数传天线,中层预留了电池仓的固定卡槽,下层则可以挂载任务载荷,比如小型药品保温箱或者航拍吊舱,各层之间的连接柱采用了一体化的凸台设计,不需要额外加装金属螺柱就能实现层板的固定,减少了装配时的零件数量,也降低了多余紧固件带来的自重增量。每个机臂的末端都设计了同轴的电机安装座,安装座的端面做了0.2mm的精定位凸台,能够保证电机安装后输出轴与机臂平面保持绝对垂直,避免因为电机安装倾斜带来的动力损耗与姿态偏移,安装座上预留的四个安装孔位适配主流的22系列、23系列无刷电机,孔位公差控制在±0.05mm,不需要额外扩孔就能完成电机的装配。机臂本身采用了变截面的薄壁结构,靠近中心台的位置截面厚度更大,用来承受飞行过程中电机产生的弯矩与振动,越往末端截面逐渐收窄,在保证结构刚度的前提下尽可能削减不必要的结构重量,机臂表面还设计了多道纵向的加强筋,这些加强筋沿着机臂的受力方向布置,能够在不增加壁厚的情况下大幅提升机臂的抗扭刚度,避免大机动飞行时机臂出现共振形变。

  从安装边界来看,机臂展开后相邻两个电机轴的中心距控制在280mm,这个尺寸属于小型四旋翼的黄金尺寸区间,既能够搭载10寸螺旋桨获得足够的升力冗余,又不会因为尺寸过大导致便携性下降,机架整体的自重控制在120g以内,搭配3S 1500mAh锂电池时,有效载荷能力可以达到300g,完全满足小批量急救药品、小型医疗检测样本的短途投送需求。中心台的底部预留了标准的挂载接口,接口间距为30.5mm,能够兼容市面上绝大多数的快拆挂载装置,不需要额外改装就能快速切换不同的任务载荷。走线槽沿着机臂内部一体化成型,电机的电源线与电调信号线可以完全隐藏在机臂内部,既避免了飞行过程中线缆被螺旋桨打到的风险,也能减少外露线缆带来的空气阻力,走线槽在中心台位置预留了统一的出线口,所有线缆可以集中整理后连接到飞控与配电板,让整机的布线更加整洁,也降低了线路故障的排查难度。

  在结构细节处理上,所有的棱角位置都做了R2以上的圆角过渡,一方面是为了避免3D打印过程中出现应力集中导致的层间开裂,另一方面也能减少飞行过程中的尖角扰流,降低飞行噪音。机臂与中心台的连接位置做了加厚的过渡圆角,这个位置是整个机架受力最复杂的区域,飞行过程中电机的振动、机动飞行的惯性载荷都会在这个位置产生应力集中,加厚处理后能够大幅提升结构的疲劳寿命,即使在频繁起降、大机动飞行的场景下,也不会出现机臂断裂的问题。电机安装座的下方还设计了一体化的起落架支柱安装位,不需要额外打印转接件就能直接安装柱状起落架,起落架的高度预留了40mm的空间,能够保证挂载的载荷在起降过程中不会直接接触地面,同时也能给底部的传感器留出足够的安装与探测空间,避免地面杂波干扰传感器的正常工作。

  这套结构在设计时还充分考虑了加工的便利性,整体结构可以通过FDM3D打印一次性成型,不需要额外添加支撑结构,打印完成后只需要简单去除毛边就能进行装配,非常适合小批量快速试制与迭代,对于欠发达地区的本地维护来说,即使没有复杂的加工设备,也能通过普通的桌面级3D打印机完成备件的制作,大幅降低了设备的使用与维护门槛,刚好匹配项目最初面向第三世界农村地区提供低成本、高可靠低空运输工具的设计目标。
