桌面多卡位线缆理线固定支架结构

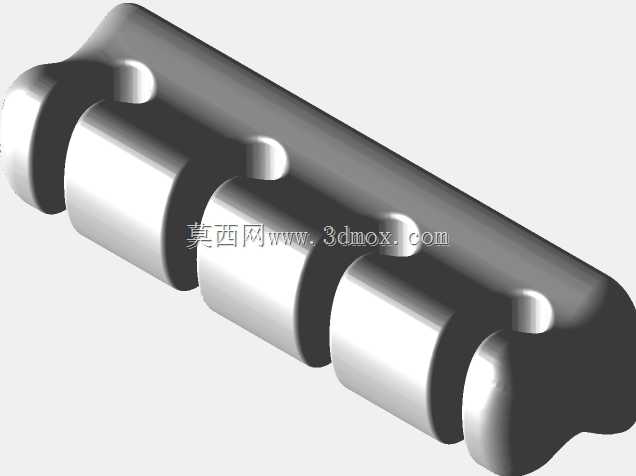

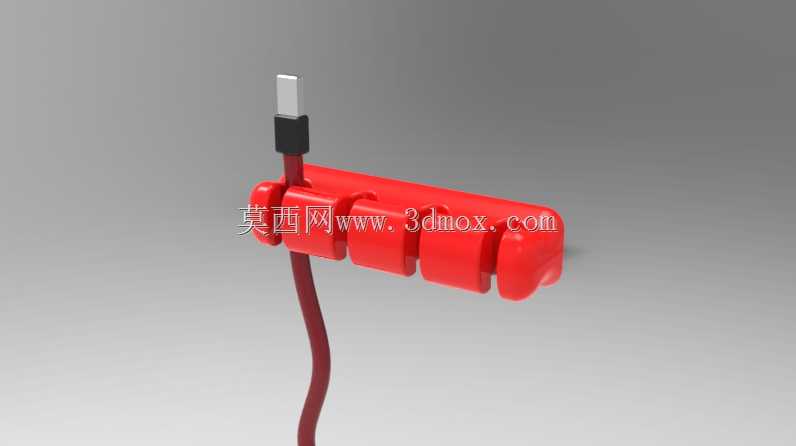

　　日常桌面作业场景中，各类充电线、数据线、设备连接线常出现滑落、缠绕、拖拽移位的问题，这类桌面线缆固定支架正是针对该类痛点设计的小型结构件，可适配办公桌、工作台、设备操作台等多类平面的线缆整理需求，解决线缆垂落拉扯接口、杂乱缠绕影响操作的实际问题。从结构设计来看，该支架采用一体式多卡位排布，主体为长条形基座，沿长度方向设置四个独立的线缆卡位槽，每个卡位槽采用半开放卡扣式结构，槽体内径适配常规3-6mm线径的USB线、充电线、小型设备信号线，线缆卡入后可依靠槽体两侧的弹性形变实现抱紧固定，不会出现卡接过紧损伤线皮、或是卡接过松线缆滑脱的问题，卡位之间设置等距分隔筋，既可以避免不同线缆之间互相缠绕干扰，也能强化基座整体的结构强度，

　　减少长期使用后的形变概率。基座末端采用圆弧收边设计，没有尖锐棱角，避免日常使用中剐蹭线缆或是划伤操作人员，整体结构无额外活动零部件，依靠自身结构弹性实现线缆的卡装固定，无需额外弹簧、卡扣等配件，生产可采用一体注塑成型工艺，加工工序少，量产一致性好。安装层面，该支架基座背面可适配背胶粘贴、螺丝锁附两种安装方式，安装边界灵活，既可以粘贴在木质桌面、金属设备外壳、塑料面板等平整表面，也可以通过预留的沉头孔位用M3螺丝锁附在工装板、设备机架侧面，整体安装占用空间小，基座宽度仅20mm左右，长度不超过80mm，突出安装面的高度不超过15mm，不会占用过多桌面操作空间，也不会与桌面放置的键盘、鼠标、小型工装夹具产生干涉。实际使用过程中，

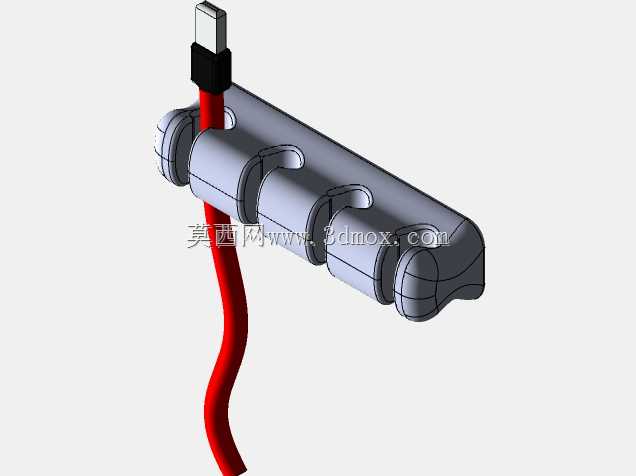

　　可根据线缆的走线方向调整安装位置，比如安装在桌面边缘时，可将从桌面上方垂下的充电线、数据线逐根卡入对应卡位，线缆从卡位引出后可保持顺直走向，不会因为拖拽导致接头处受力弯折，延长线缆接头的使用寿命；安装在设备操作台侧面时，可将设备的信号线、电源线分类卡入不同卡位，方便后期设备维护时快速梳理线路，排查线路故障，避免多根线缆混杂在一起增加维护难度。设计过程中针对卡位的抱紧力做了针对性优化，常规线径的线缆卡入后，施加5N左右的轴向拉力不会出现滑脱，完全可以满足日常桌面线缆的固定需求，同时卡接操作不需要额外工具，单手即可完成线缆的卡入与取出，调整线缆位置时操作便捷。卡位槽的入口处做了导向倒角处理，线缆卡入时可以顺着倒角滑入槽内，

　　不需要刻意对准槽口，操作容错率高，即使是视线不直视支架的情况下也能快速完成线缆卡装。基座的壁厚设计均匀，整体壁厚控制在2.5mm左右，既保证了足够的结构强度，卡接线缆时不会出现基座断裂的问题，也能减少注塑成型时的缩痕、翘曲等工艺缺陷，提升成品的外观质量与尺寸稳定性。这类小型理线结构件虽然体积不大，但在实际的办公、设备操作场景中能有效提升线缆排布的规整度，减少线缆杂乱带来的操作干扰，结构设计上充分考虑了日常使用的操作便捷性、安装适配性与长期使用的可靠性，没有冗余的结构设计，所有结构特征都服务于线缆固定、整理的核心功能，是实用性较强的桌面线缆整理结构方案。
