多关节工业机械臂结构设计

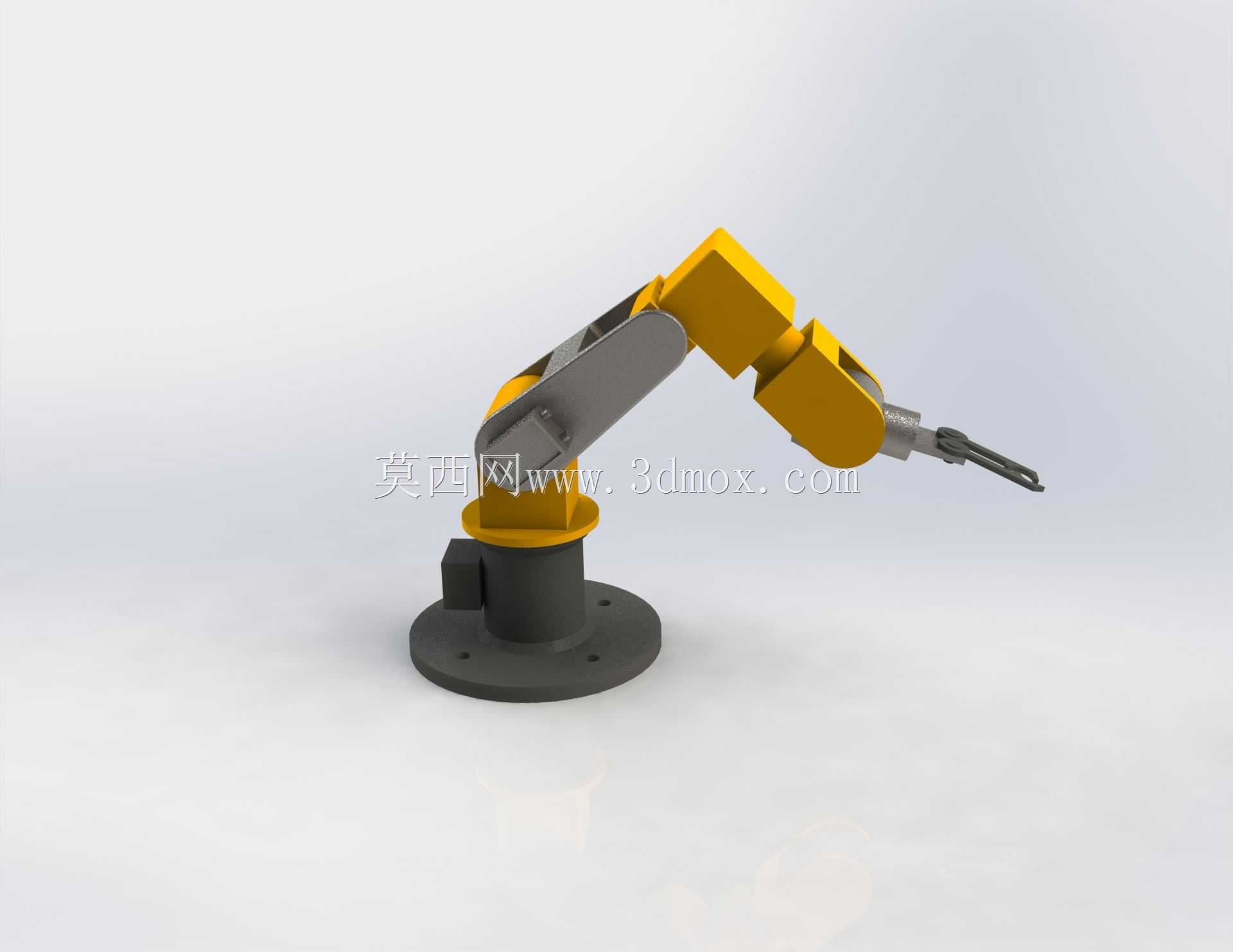

　　这款多关节机械臂的结构设计，核心围绕中小负载工位的柔性作业需求搭建，在3C电子零部件装配、实验室样本转运、小型注塑件取件这类对动作重复精度、部署空间有要求的场景中适配性较强。从结构布局来看，底座采用法兰盘式安装结构，圆周均布的安装孔可直接适配常见的设备台面、工装架安装基准面，安装时无需额外加工复杂转接件，只要保证安装面平面度公差在0.1mm以内，就能避免底座回转时出现偏载抖动。底座内部预留了伺服电机与谐波减速器的安装腔体，走线孔从腔体中心直通各关节臂内部，可将动力线、编码器信号线完全收纳在结构内部，避免设备运行时线缆外露剐蹭周边工装，也能减少车间粉尘、切削液对线束的侵蚀。

　　大臂与底座的连接采用回转关节结构，关节处的轴承选型兼顾径向承载与倾覆力矩抵抗能力，当臂身完全伸展时，可承受末端额定负载下的反向力矩，不会出现臂身下沉的问题。大臂与小臂的连接关节采用侧置式驱动布局，将驱动元件的重量尽量靠近回转中心，降低关节转动时的转动惯量，提升动作响应速度，这种布局也方便后期维护时拆解关节部件，无需将整段臂身完全拆卸就能更换密封件或轴承组件。小臂末端的腕关节设计了两个正交回转自由度，可实现末端执行器的俯仰与回转动作，配合前面三个关节的运动，能覆盖半球形的工作空间，在狭窄的工装间隙内也能调整到合适的作业角度。

　　末端执行器采用快换接口设计，可根据实际作业需求更换夹爪、吸盘、焊枪头等不同作业部件，接口处的定位销采用锥面定位结构，重复定位精度可控制在0.02mm以内，更换部件后无需重新校准零点位置就能直接投入作业。臂身的结构件采用铝合金材质加工，在保证结构刚性的前提下尽可能降低自身重量，减少各关节的负载压力，关节处的密封结构采用双唇形密封圈，可阻挡车间内的粉尘、少量切削液进入关节内部，延长轴承与传动部件的使用寿命。

　　从安装边界来看，这款机械臂的底座安装直径控制在200mm以内，整臂收缩状态下的高度不超过400mm，完全伸展后的作业半径可达600mm，适合部署在桌面型工作站、流水线侧旁的窄小空间内，不需要占用大面积的安装场地。设计过程中对各关节的运动行程做了硬限位与软限位双重防护，硬限位采用机械挡块结构，在程序失控的情况下可阻挡关节超行程转动，软限位则在控制系统中设置行程阈值，提前触发减速停止信号，避免硬限位碰撞带来的结构冲击。

　　各关节的走线槽内部都设计了线缆固定卡扣，可将线束按弯曲半径要求有序固定，避免臂身反复转动时线缆出现拉扯、弯折疲劳的问题，延长线束的使用寿命。关节处的轴承安装位采用过盈配合设计，装配时采用热装工艺，避免运行过程中轴承内圈与轴、外圈与安装座出现相对滑动，导致磨损间隙增大影响定位精度。臂身表面做了阳极氧化处理，不仅提升了表面硬度，也能抵御车间常见的油污、弱腐蚀介质侵蚀，日常清洁时直接用中性清洁剂擦拭即可，不会出现表面锈蚀掉漆的问题。

　　在实际应用中，这类小型多关节机械臂可替代人工完成重复性高、动作精度要求稳定的工位作业，比如电子元器件的插件作业、小零件的尺寸检测上下料、注塑机的取件作业等，相比人工操作可保持长时间的作业精度稳定性，也能避免高危工位对操作人员的伤害。结构设计时充分考虑了加工工艺性，所有结构件的加工面都尽量采用同一装夹基准，减少加工过程中的装夹次数，提升加工精度同时降低加工成本，非配合面采用拔模设计，适合采用压铸工艺批量生产，可有效控制量产阶段的制造成本。
