金银青铜质感冠军神盾装饰摆件结构设计

　　这款神盾造型的饰件，最初的设计切入点是做一款兼具机械结构质感与装饰属性的桌面陈设品，区别于常规平面徽章类产品，整体采用类轴承的环形分层结构逻辑，把滚动轴承的钢珠排布逻辑融入装饰结构里，让原本偏向文创类的饰件自带机械设计的严谨感。从实际应用场景来看，这类饰件既可以作为赛事纪念的实体奖杯配套饰牌，也可以单独作为桌面金属质感摆件，适配潮玩陈设、赛事周边、工业风装饰等多个场景，边缘的钢珠结构并非纯装饰，实际建模时预留了微小的转动间隙，装配后钢珠可在对应槽位内小范围滚动，把玩时能带来类似指尖陀螺的交互手感，避免了纯静态摆件的单调感。

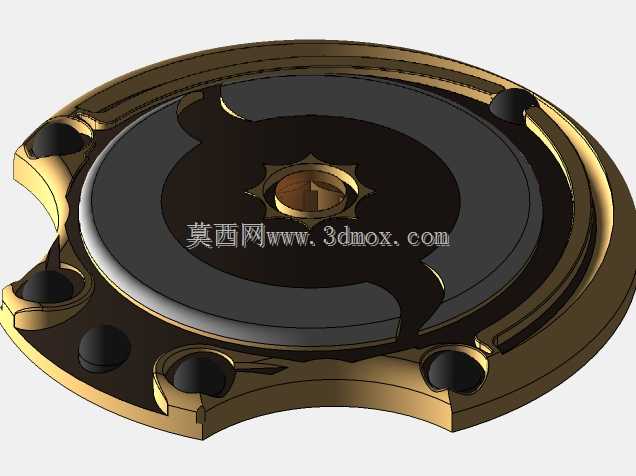

　　设计过程中没有采用常规盾牌的尖顶对称造型，而是把外轮廓做了非对称的圆弧切边处理，底部做了平缓的承托切面，不需要额外支架就可以直接平稳放置在水平台面上，解决了常规异形摆件必须搭配专用底座的问题，整体外轮廓最大直径控制在120mm范围内，厚度控制在18mm，放在桌面不会占用过多空间，也不会因为重心过高出现倾倒问题。分层结构从外到内依次做了金色外圈、白色纹饰层、棕色基底、中心宝石嵌座四个层级，每个层级之间预留了0.15mm的装配台阶，既可以做分色电镀处理，也可以采用不同材质拼接装配，不需要额外做粘接定位柱，靠台阶的过盈配合就能实现各层的固定。

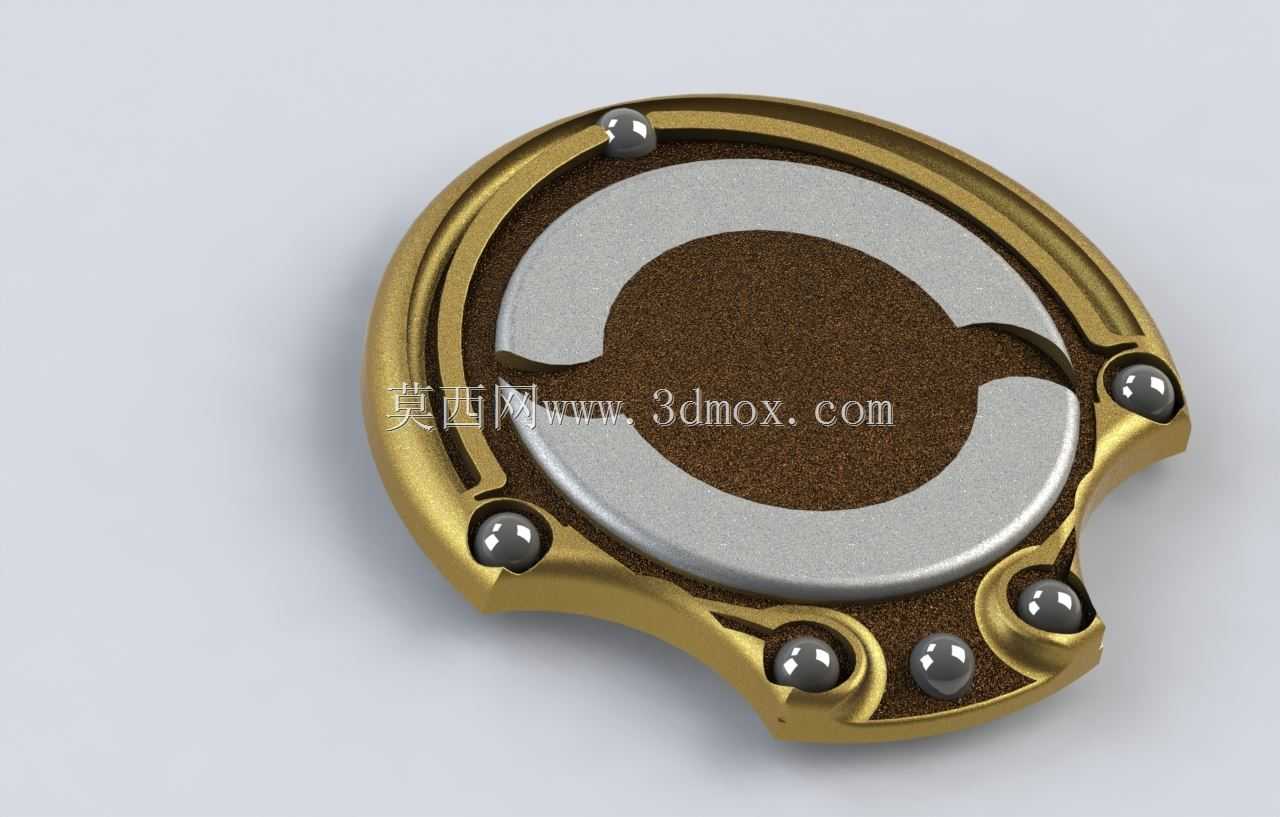

　　外圈的钢珠槽位采用和深沟球轴承完全一致的圆弧槽型设计，钢珠选用直径6mm的标准钢球，不需要定制特殊尺寸的滚珠，直接采购标准件就能完成装配，槽位的深度设计为钢珠直径的三分之一，既保证钢珠不会从槽位脱落，又能让钢珠露出外圈表面足够的高度，转动时的手感顺滑无卡顿。中心的宝石嵌座做了八边形的星芒包边，包边高度2mm，刚好可以卡住直径10mm的圆形饰石，不需要额外点胶固定，靠包边的轻微形变就能夹紧饰石，后期如果需要更换不同颜色的饰石也可以直接拆装，维护难度很低。

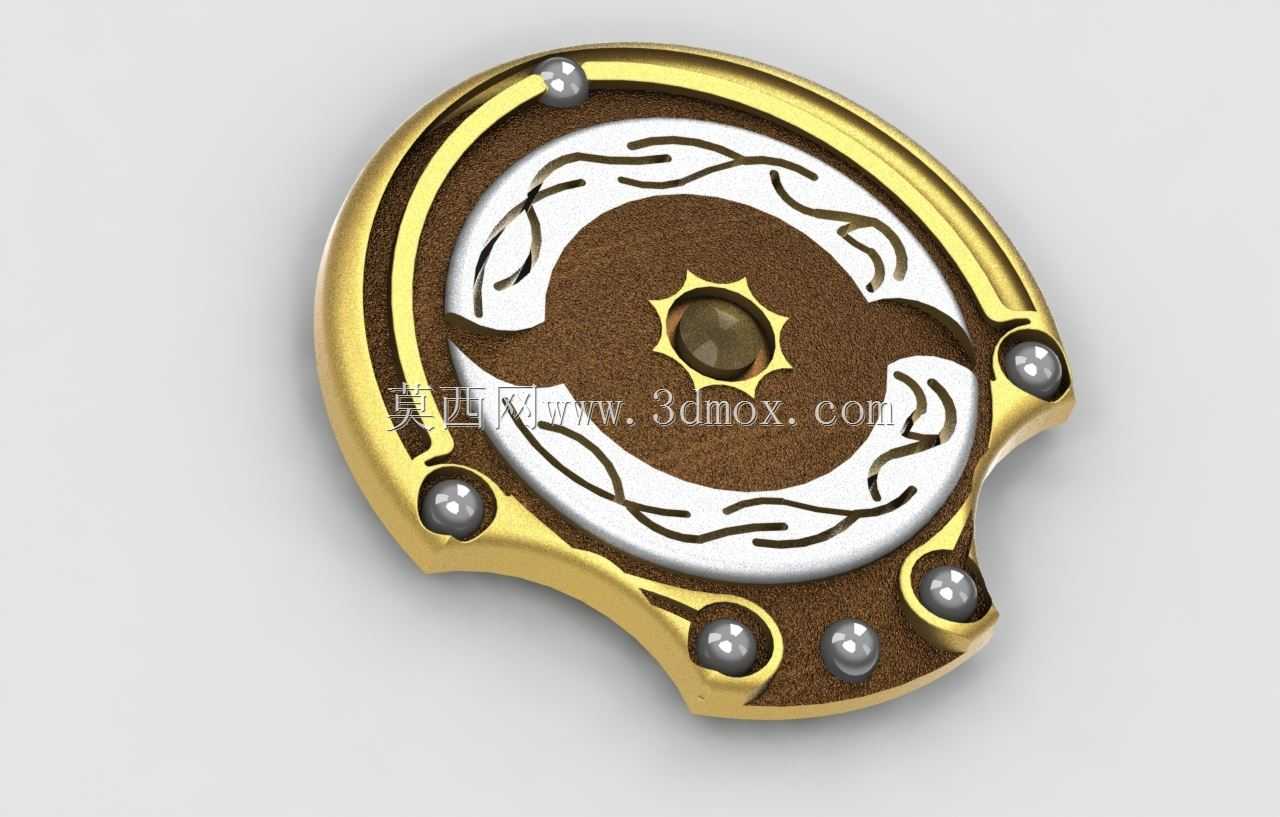

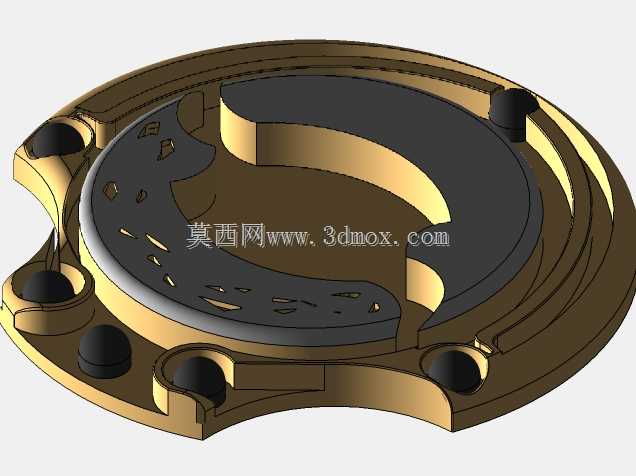

　　中间白色纹饰层的纹路采用了流线型的不对称纹样，纹路深度控制在0.8mm，做蚀刻或者填漆处理时不会因为纹路过深出现积漆问题，也不会因为纹路过浅导致填漆后容易磨损脱落。棕色基底部分做了细微的磨砂面纹理设计，和外圈的亮面金属质感形成明确的视觉层次，渲染时采用金银青铜三种金属材质搭配，既还原了古神盾的厚重金属质感，又通过不同材质的光泽差突出了各层结构的边界，不会因为整体都是金属材质显得结构模糊。

　　从安装边界来看，这款饰件如果需要作为壁挂饰件使用，背部预留了直径5mm的挂孔位，挂孔中心距离顶部边缘20mm，挂装后整体和墙面的贴合间隙控制在1mm以内，不会出现翘边问题；如果需要作为徽章佩戴，也可以在背部预留别针安装位，整体重量控制在180g以内，佩戴在衣物上不会出现拉扯衣物变形的问题。建模过程中所有的圆角处理都遵循机械加工的工艺要求，外露边缘全部做了R0.5的圆角过渡，没有尖锐的棱角，不管是把玩还是陈设都不会出现划伤手的问题，各层的壁厚全部控制在1.5mm以上，采用锌合金压铸或者CNC加工都可以实现量产，不需要做特殊的薄壁结构处理，生产良率可以得到有效保证。

　　结构设计时特意规避了常规文创产品只重外观不重结构合理性的问题，所有的装饰元素背后都有对应的结构逻辑支撑，比如外圈的七个钢珠槽位是按照不等距的角度排布，避免了等距排布带来的呆板感，同时每个槽位的位置都刚好对应外轮廓的凸起位置，不会因为开槽降低外圈的结构强度，即使从1米高度自由落体到木质桌面，也不会出现外圈变形或者钢珠脱落的问题。中心的星芒包边和内层纹饰层做了一体化的结构设计，减少了一个装配层级，既降低了装配难度，也避免了多层拼接带来的累积公差问题，整体装配完成后各层之间的缝隙均匀控制在0.1mm以内，外观上看不到明显的拼接缝隙。
