电力变压器配套扶手夹持固定夹爪

　　这套夹爪结构面向电力变压器装配工位的辅助固定需求开发，日常产线里变压器铁芯叠片完成绑扎、线圈套装结束后，操作人员需要在器身外侧临时固定绝缘扶手、走线护板或者检测工装，传统扎带捆绑会在硅钢片边缘留下压痕，普通金属卡子又存在磕碰线圈绝缘层的风险，这类分体拼合式夹爪就是为了解决工位上的临时夹持痛点设计的。

　　从实际使用场景来看，它既可以用在变压器厂内的器身装配周转环节，也能适配现场检修时的临时工装固定：器身随辊道输送到真空干燥罐之前，工人把夹爪卡在器身侧部的型材边框上，夹爪内侧的锯齿形咬合齿咬住边框侧壁，外侧的卡扣槽卡住扶手圆管或者绝缘板折边，全程不需要钻孔攻丝，也不会在变压器构件表面留下永久性安装孔，干燥完成后直接掰开卡扣就能取下，重复投入下一台产品的装配流程。

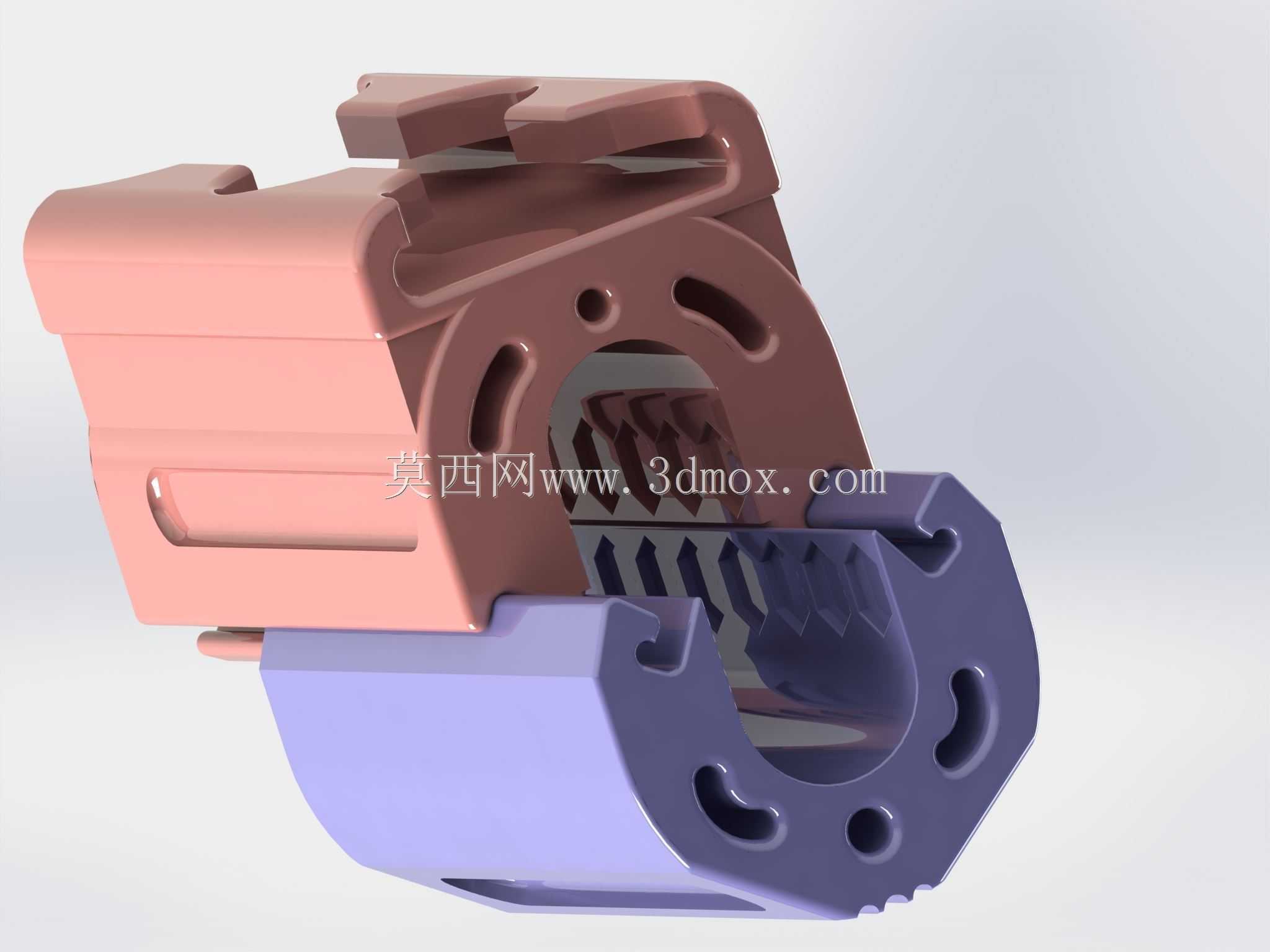

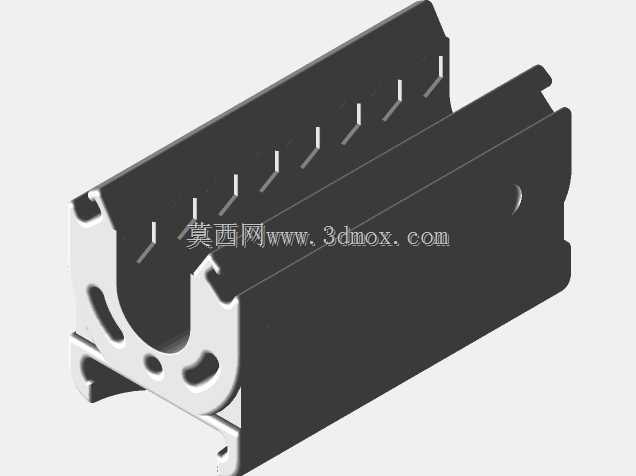

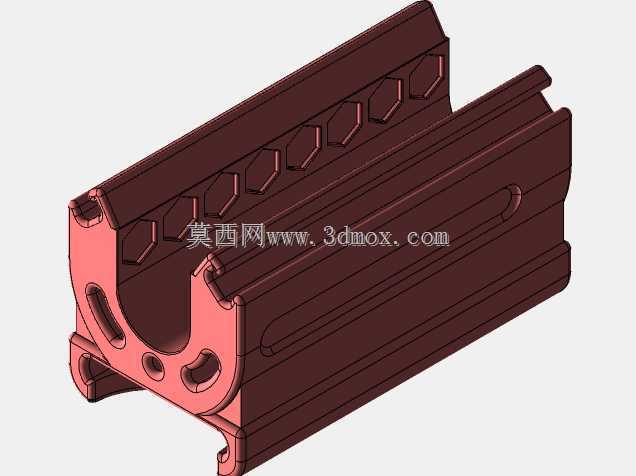

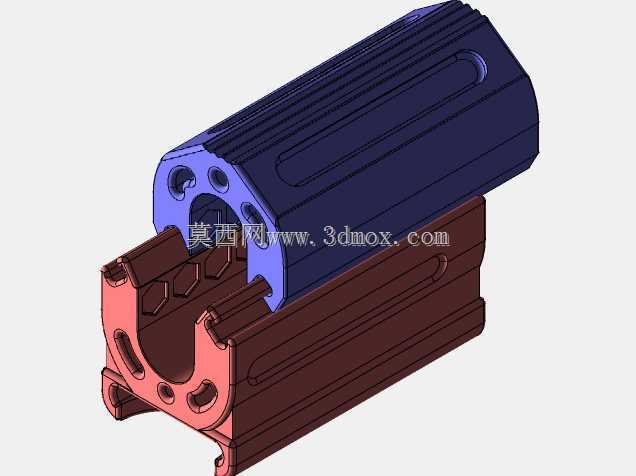

　　结构上采用上下两瓣分体拼合的设计思路，上半部分为暖色调的夹持基座，下半部分为深色调的锁紧托块，两者围合出C形的开口夹持腔。开口内侧排布了连续的三角形防滑齿，齿尖朝向夹爪锁紧的反方向，当被夹持的扶手或者板材受到向外拉扯的外力时，咬合齿会顺着受力方向进一步嵌入工件表面，不会出现松脱滑移。夹爪两侧的弧形板上开设了多组异形减重孔，这些孔并非单纯为了减少材料用量：长条形的弯孔沿着弧形板的应力走向布置，既可以让夹爪在卡入不同厚度的边框时产生微量弹性形变，适配3到8毫米区间的板厚公差，也能避免整面实体塑料件在注塑冷却过程中出现缩痕，控制零件的成型变形量。

　　安装边界方面，夹爪整体的外轮廓没有突出的尖锐棱角，所有转角都做了R2以上的圆角过渡，在变压器器身周围狭小的操作空间里挪动时，不会刮破线圈外层的绝缘纸。C形开口的入口处做了扩口导向斜面，对准边框后只需要用手掌轻压夹爪外侧，就能让开口顺着导向滑入卡接位置，不需要额外工具敲击。夹爪顶部预留了两块带卡槽的悬臂卡扣，卡扣的倒扣量设计在1.2毫米，既保证卡入后不会因为输送过程的振动自行脱开，也能让操作人员用手指掰开卡扣完成拆卸，单次拆装的动作耗时不超过两秒，匹配产线节拍要求。

　　材料选型上优先考虑耐温绝缘的工程塑料，常规工况下使用ABS改性料就能满足常温装配的强度需求，如果需要随器身进入真空干燥罐，承受一百摄氏度以上的热风循环环境，则更换为添加玻纤增强的尼龙材质，橡胶类软质材料虽然摩擦系数更高，但长期受压后会产生永久蠕变，反复使用几次就会失去夹持力，因此夹爪的主体刚性部分采用硬塑料，只在咬合齿的接触表面做细微的纹理滚花，不需要额外镶嵌橡胶垫。真空环境下使用时，这类纯机械卡扣结构不依赖气流压差产生夹持力，完全靠结构自身的弹性倒扣和咬合齿实现锁固，不会像真空吸盘那样因为密闭空间内空气被抽出而丧失吸附能力，在空间站相关的低气压工装场景、或者变压器真空干燥罐内部的工件固定场景中都能稳定工作。

　　夹爪的侧向弧形支撑板承担主要的锁紧力，板上的圆孔用于安装可选的锁紧销，当需要长期固定较重的附属部件时，可以在上下瓣对齐的销孔里插入塑料销钉，让两瓣夹爪形成完全闭合的环形约束，承载能力可以提升三倍以上。零件的分型面设置在夹爪侧面的中分线上，注塑时模具的抽芯方向沿着C形开口的轴向，内侧的锯齿咬合齿可以直接通过滑块侧向抽芯成型，不需要复杂的斜顶结构，量产时模具结构简单，单件成型周期短，零件出模后只需要剪除浇口凝料就能直接投入使用，不需要二次机加工。

　　在变压器的实际装配流程里，这类小夹爪属于容易被忽略但影响产线效率的辅助工装，过去车间常用铁丝或者尼龙扎带固定临时扶手，每台产品要消耗五六根扎带，拆除时还要用剪刀剪断，残留的扎带断头如果掉落到线圈缝隙里会成为放电隐患，这款可重复使用的夹爪投入使用后，既消除了异物残留的质量风险，也减少了一次性耗材的消耗，夹持位置可以根据操作需求随意调整，不会在器身表面留下捆绑的勒痕。
