三脚架支撑可转动齿轮摆件结构设计

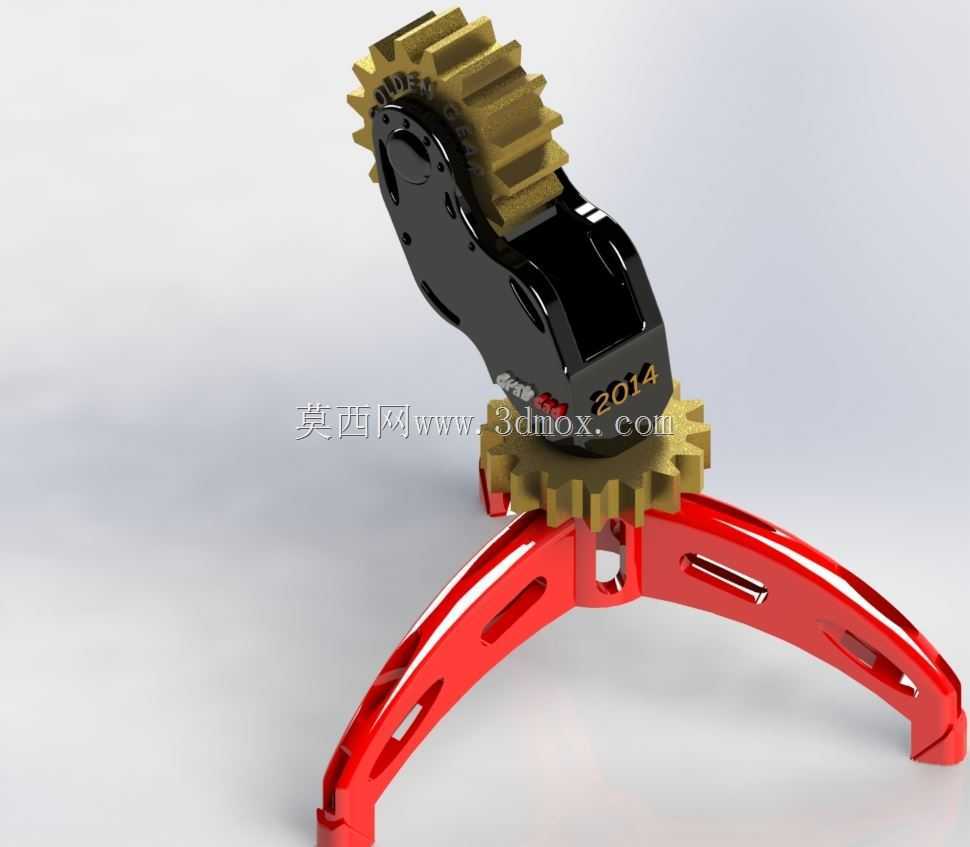

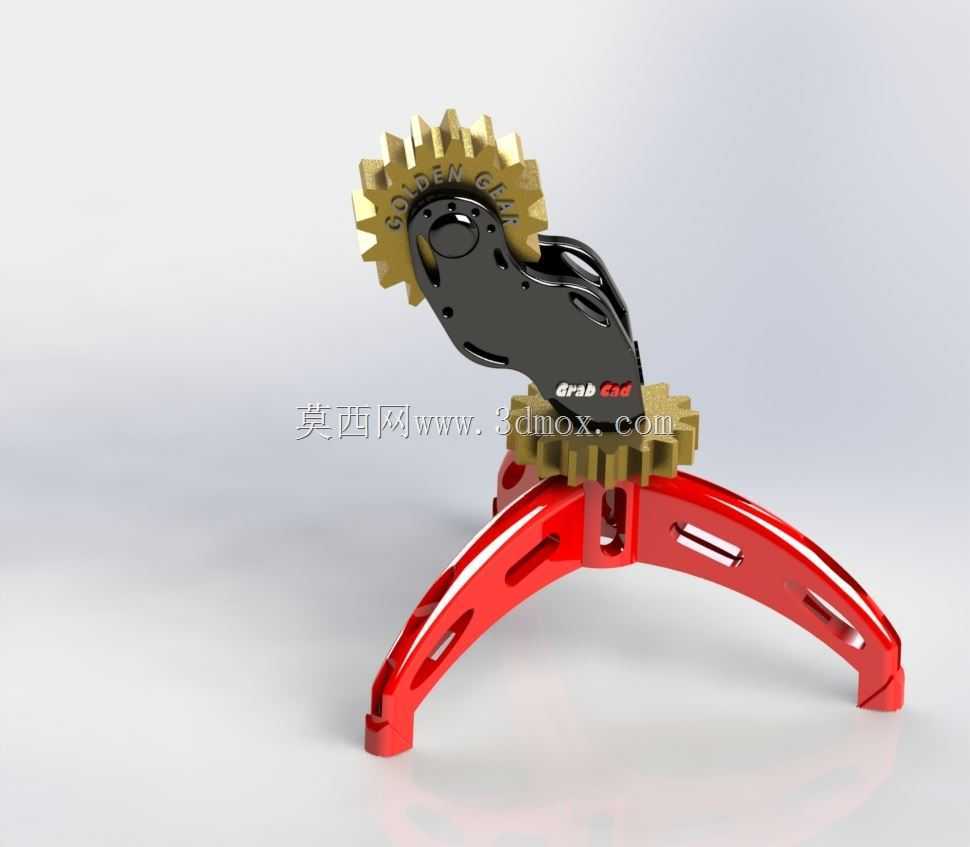

这款结构件采用三脚支撑底座作为承载主体，三个支脚呈120度均匀分布，支脚采用镂空减重设计，在保证结构刚性的前提下降低整体自重，支脚底部做了平面贴合处理，放置在平整台面时可保证足够的接触面积，避免出现晃动侧翻的问题。支撑座中心设置有齿轮安装定位轴，用于固定下层从动齿轮的安装位置，轴段与齿轮内孔采用间隙配合，保证齿轮可绕轴顺畅转动。上层主动齿轮与下层从动齿轮采用标准渐开线齿形啮合，啮合间隙控制在合理范围，转动过程中不会出现卡滞或齿面过度磨损的问题，齿轮齿面做了等厚处理，啮合接触面积均匀，传动过程平稳无明显冲击。手柄部件与上层主动齿轮通过紧固件连接为一体，扳动手柄即可带动上层齿轮转动，通过啮合传动带动下层齿轮同步转动，传动比根据两层齿轮的齿数比确定，转动过程中力矩传递顺畅，操作手感顺滑。整体结构没有额外的动力输入部件，完全依靠手动操作实现齿轮传动的动态展示，可放置在工业设计展厅、机械教学实验室作为传动原理演示教具，也可作为桌面创意摆件放置在工程师工位，直观展示齿轮啮合传动的基本原理。设计过程中优先考虑了各部件的装配工艺性，所有配合面均设置了合理的装配倒角，支脚与中心基座采用一体化结构设计，减少了装配环节的零件数量，降低装配复杂度。各运动部件之间预留了足够的运动间隙，转动过程中不会出现部件干涉的问题，齿轮的齿顶圆与支撑座、手柄之间的安全间隙经过校核，即使快速转动也不会出现剐蹭。整体外形尺寸适配常规桌面摆放场景，支脚展开后的最大外径可保证放置稳定性，整体高度控制在合理范围，不会占用过多桌面空间，安装时无需额外固定，直接放置在平整硬质平面即可正常使用，日常维护仅需定期在齿轮啮合面添加少量润滑脂，即可长期保证转动顺畅。
