0.6mm口径外螺纹3D打印机喷嘴结构

　　日常做FDM熔融沉积型3D打印机的维护与改装时，喷嘴是直接决定成型质量的核心易耗件，这次拆解建模的0.6mm口径喷嘴，是桌面级FDM设备里兼顾打印效率与成型精度的常用规格，比常规0.4mm口径的出丝效率提升近一倍，适合打印大尺寸制件、填充结构或者对表面细腻度要求不极端严苛的功能件，能大幅缩减单批次打印的耗时。从实际装机场景来看，这类喷嘴主要适配采用M6螺纹接口的挤出头热端组件，不管是入门级的桌面DIY机型，还是工业级的小幅面FDM生产设备，只要热端的安装螺纹规格匹配，都能直接替换使用，日常更换时不需要额外加工转接件，能大幅降低设备维护的配件成本。

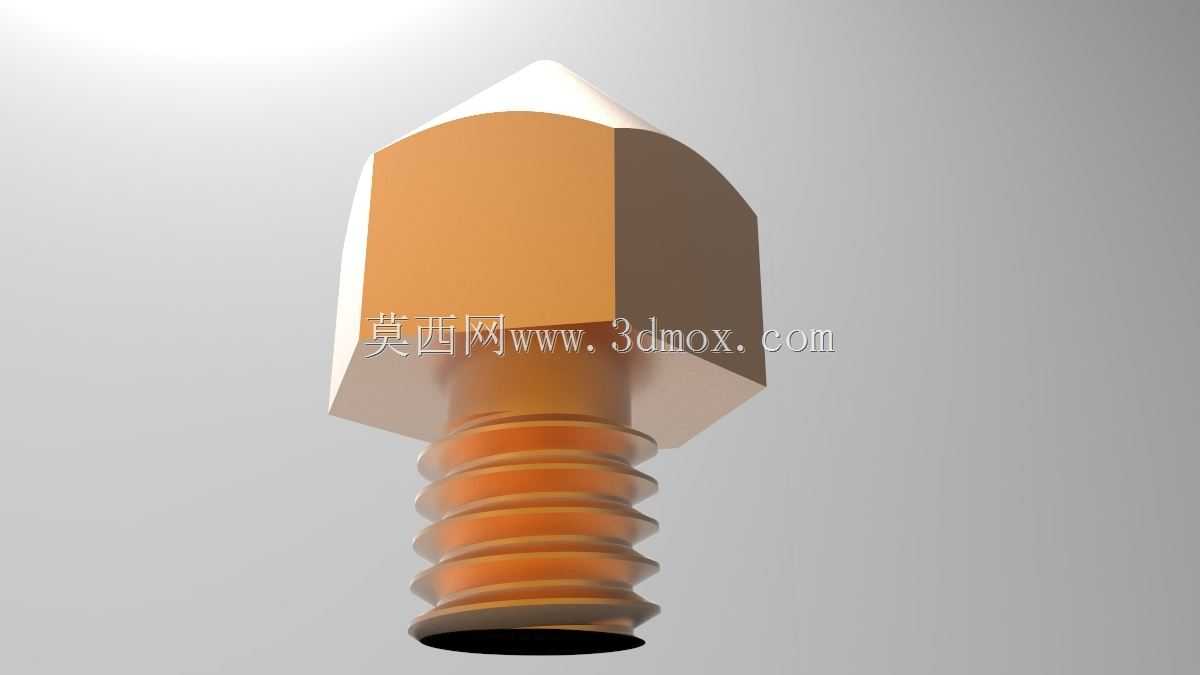

　　从功能特性上看，这个喷嘴的六角头部结构是专门为安装拆卸设计的，使用普通的8mm开口扳手或者套筒就能完成紧固操作，不需要定制专用工具，日常堵头清理、喷嘴更换的操作门槛很低，一线设备维护人员不需要额外培训就能完成操作。头部的锥形出丝端做了平滑的过渡设计，出丝口的端面做了精平处理，打印时能和首层打印面保持稳定的微小间隙，避免出现刮蹭模型、出丝不畅的问题，同时锥形结构能减少喷嘴和已打印成型层的接触面积，打印悬空结构、小角度斜面时不容易剐蹭到已经冷却的耗材，减少模型表面的拉丝、起翘缺陷。尾部的外螺纹段长度是按照常规热端加热块的厚度设计的，拧入后能刚好让喷嘴上端面贴合热端内部的喉管端面，避免出现耗材溢料、热量传导异常的问题，螺纹的牙型采用标准公制粗牙设计，反复拆装也不容易出现滑牙问题，能承受多次更换的磨损。

　　做这个模型的建模过程中，首先是从实际装机的尺寸边界倒推结构参数：先确定出丝口径为0.6mm，内部的融料通道从螺纹段上端的进料口到出丝口做平滑的锥面过渡，没有台阶死角，避免耗材在通道内残留碳化导致堵头，通道的内壁粗糙度要求控制在Ra1.6以内，减少耗材流动的阻力，保证PLA、ABS、PETG等常用熔融耗材都能顺畅挤出。六角头部的对边尺寸严格按照标准紧固件的公差设计，保证扳手夹持时不会出现打滑，头部和螺纹段的衔接处做了微小的退刀槽，既方便螺纹加工时的退刀操作，也能保证喷嘴拧入加热块时端面能完全贴合，不会出现安装间隙导致的热量流失。建模时特意把出丝口的边缘做了微小的倒角处理，避免实际加工时出现锐边崩缺，也能减少打印过程中剐蹭平台或者模型的概率。

　　从安装边界来看，这个喷嘴拧入加热块后的总伸出长度是经过匹配设计的，不会和打印平台、模型冷却风扇的风道产生干涉，适配常规的硅胶加热块保温套，安装保温套后不需要额外修剪就能完全包覆加热块，减少热量损耗，保证热端温度的稳定性。在实际打印应用中，0.6mm口径的喷嘴适配的层厚范围在0.2mm到0.4mm之间，打印填充时的走丝速度可以提升到80-120mm/s，相比小口径喷嘴能在保证制件结构强度的前提下，将打印效率提升40%以上，非常适合手板打样、工装夹具制作这类对交付速度要求高的场景。同时这个喷嘴的结构也兼容后续的耐磨改装，如果需要打印碳纤维填充、玻璃纤维填充这类磨损性较强的耗材，只需要在现有结构基础上更换硬质合金的内芯就能实现，外部的安装连接尺寸完全通用，不需要修改热端的其他结构。建模过程中所有的尺寸公差都按照实际机加工的要求预留，螺纹部分的公差采用6g级，保证和标准加热块的螺纹孔配合顺畅，不会出现过紧拧不动或者过松溢料的问题，六角头部的厚度也考虑了扳手夹持的受力需求，不会因为拧紧力矩过大导致头部变形断裂。
