适配索尼运动相机的四轴飞行器安装支架

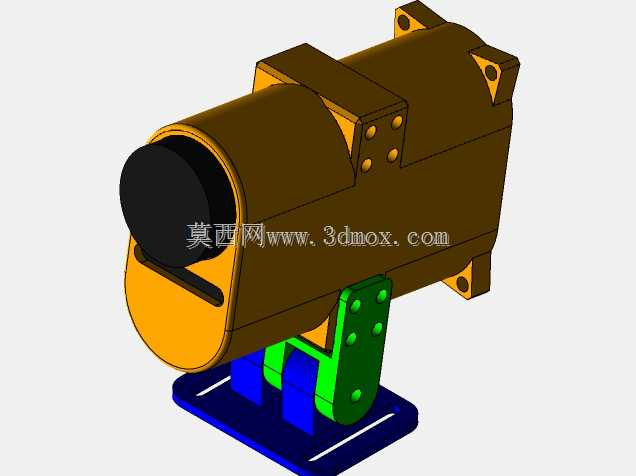

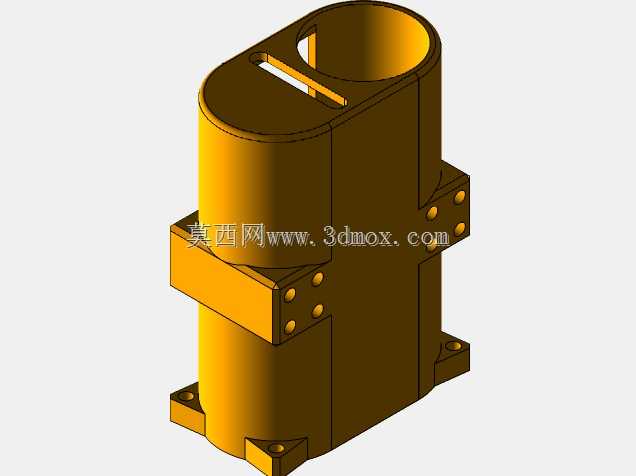

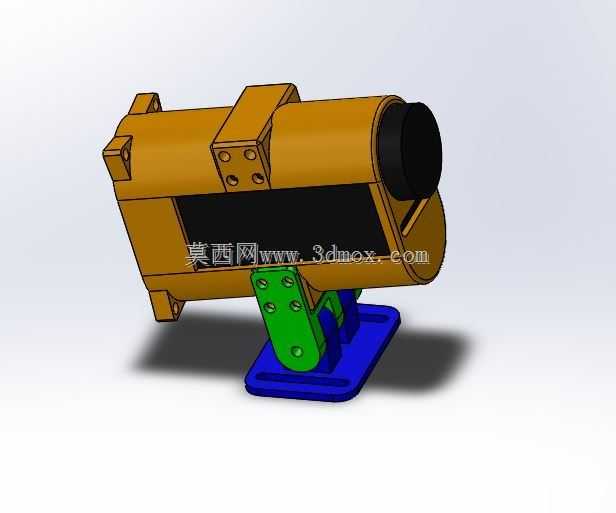

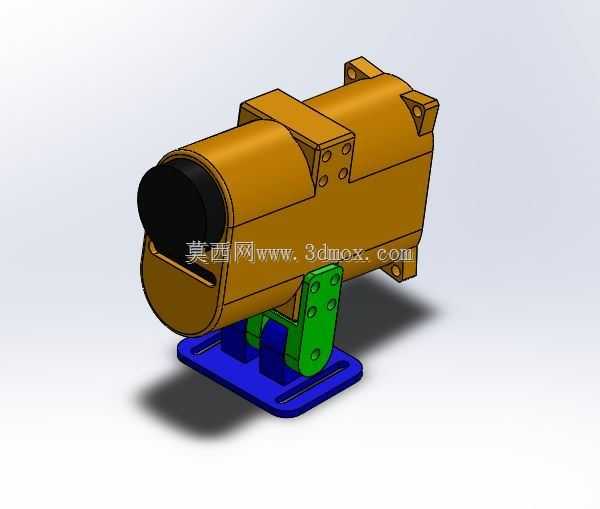

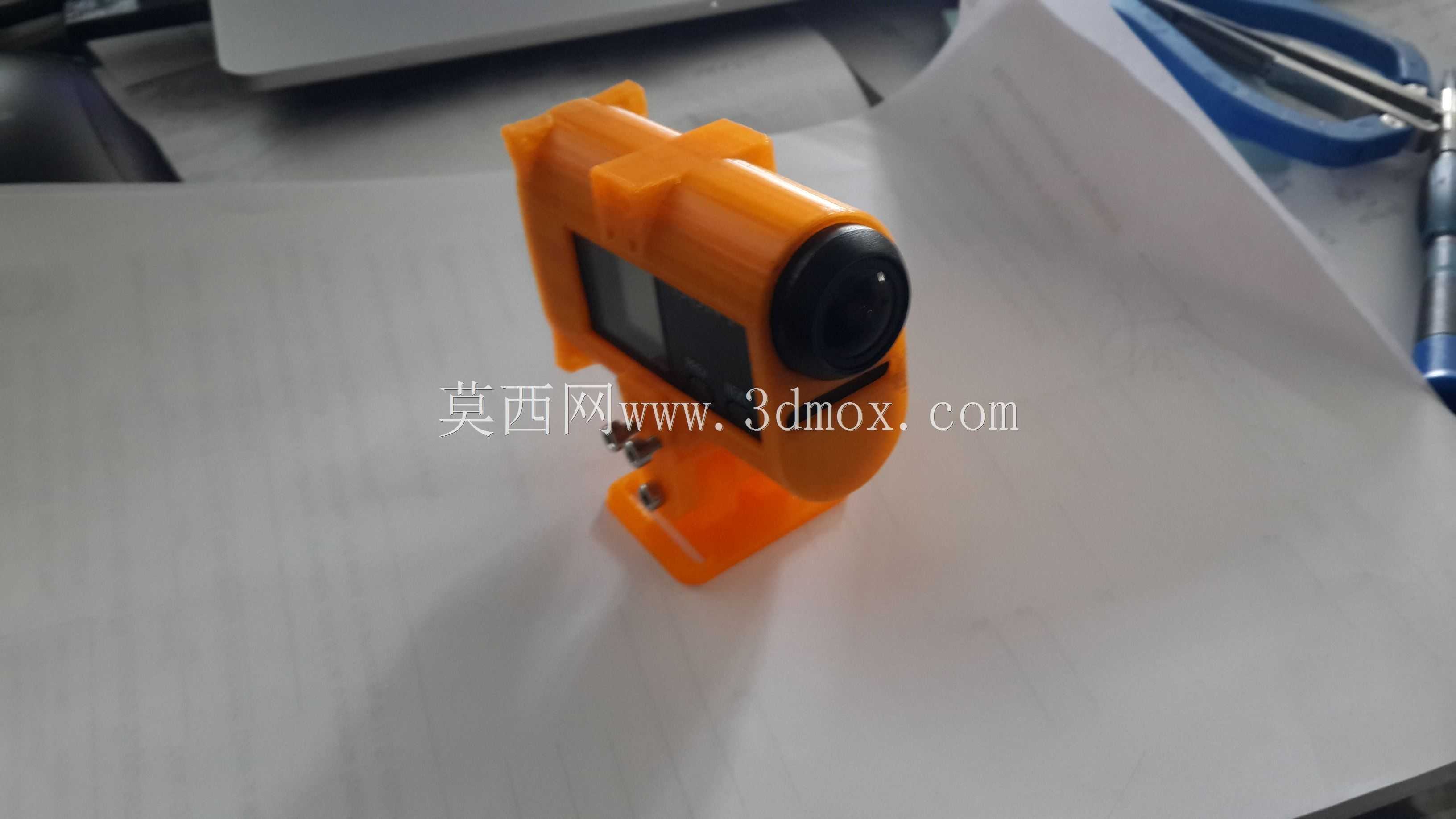

　　这套适配索尼运动相机的安装固定结构，主要面向消费级四轴飞行器的航拍挂载场景，解决运动相机与飞行平台的快速可靠连接问题，同时兼顾轻量化与打印制造的可行性。从实际使用场景来看，消费级四轴飞行器在进行户外航拍、运动跟拍时，需要将运动相机牢固固定在机身指定位置，既要避免飞行过程中振动导致的相机偏移、画面抖动，也要保证安装结构不会过度增加机身负载，影响飞行续航与机动性能，这套结构正是针对这类需求完成的设计。结构整体采用一体化的包裹式设计，主体腔体完全贴合索尼AS系列运动相机的外形轮廓，相机装入后可通过腔体侧壁的限位结构完成周向固定，前端预留镜头避让空间，不会遮挡拍摄视场角，同时腔体侧面预留对应相机操作按键、显示屏的镂空区域，

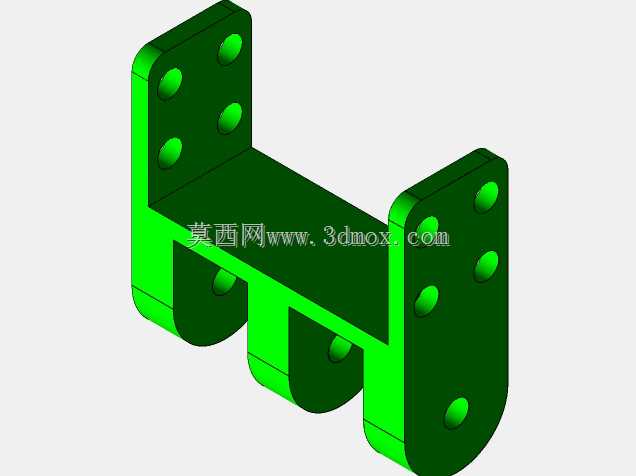

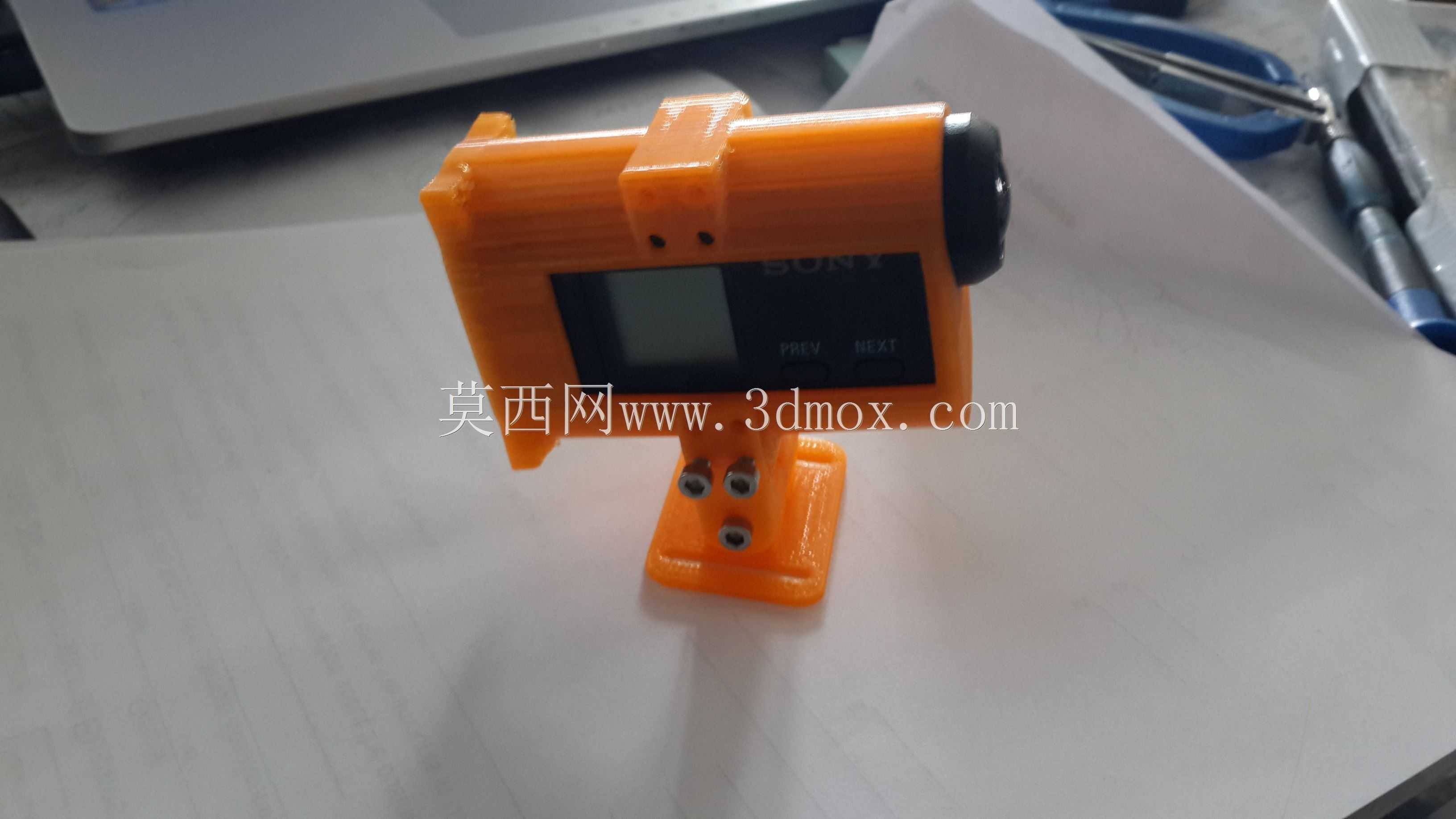

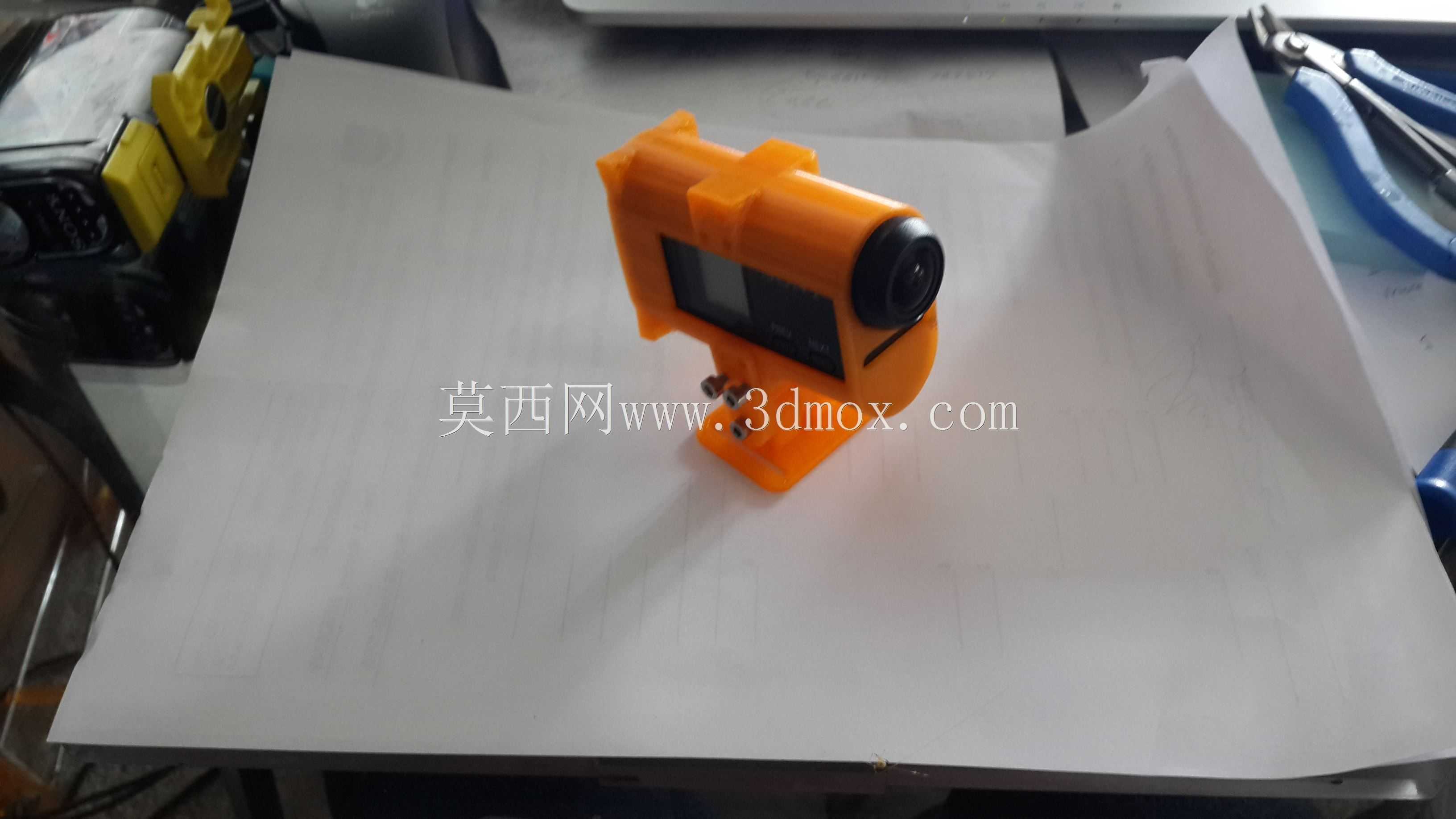

　　安装后无需拆卸支架即可完成相机的参数调整、录制启停等基础操作，减少户外使用时的拆装步骤。上部设置的挂载凸耳结构带有标准安装孔位，可直接匹配多数消费级四轴飞行器的机身挂载点，孔位周边做了局部加厚处理，避免飞行过程中连接位置出现应力集中导致的结构断裂，凸耳与主体腔体之间设置了加强筋结构，在不增加整体壁厚的前提下提升了结构的抗扭、抗弯性能，应对飞行过程中的气流扰动、机动动作带来的冲击载荷。设计阶段充分考虑了熔融沉积成型3D打印的工艺特性，整体结构无大角度悬空区域，打印时无需额外添加支撑结构，也无需设计打印筏，采用常规PLA耗材即可完成制造，打印温度设置在230摄氏度区间即可获得良好的层间结合强度，打印完成后仅需简单去除毛边即可直接使用，

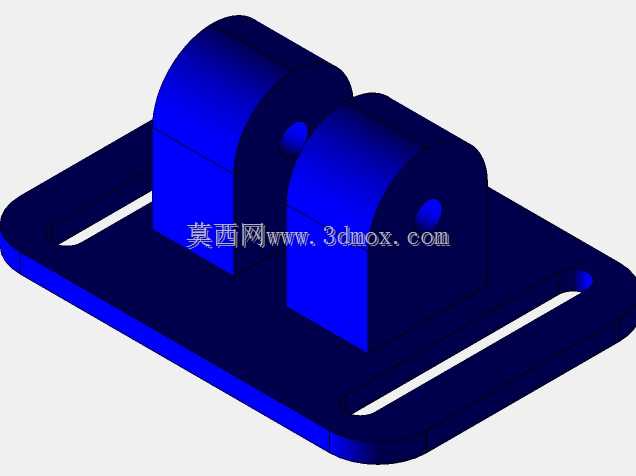

　　无需二次打磨、装配额外连接件，大幅降低了制造门槛与周期。从安装边界来看，结构整体外轮廓尺寸紧凑，装入相机后整体重心与挂载点的偏移量控制在极小范围内，不会导致飞行器飞行时出现重心偏置的问题，挂载孔位的间距、孔径均适配主流四轴飞行器的通用安装规格，无需对机身进行额外打孔、改装即可完成固定。结构下部设置的定位凸台可与机身的定位槽配合，进一步限制支架的周向转动，避免飞行过程中支架随气流出现转动导致拍摄画面倾斜。结构壁厚均匀设置，既保证了足够的结构强度，在1.5米高度自由跌落的冲击下不会出现开裂，也尽可能控制了整体重量，整套支架打印完成后的重量控制在15克以内，不会对飞行器的负载造成明显压力。腔体内部预留了0.2毫米的装配间隙，

　　相机装入后可通过轻微过盈配合实现初步固定，搭配侧面的锁紧卡扣结构，即使在飞行器做急转、升降等大机动动作时，相机也不会出现松脱滑落的问题。同时结构上预留了绑带穿槽，用户可根据使用需求额外增加绑带进行二次固定，进一步提升极端使用场景下的连接可靠性。镜头位置的避让边缘做了倒角处理，不会刮花相机镜头表面，也避免了打印过程中边缘出现翘边影响装配精度。整体结构没有复杂的曲面造型，所有特征均采用规则的拉伸、切除特征完成建模，用户可根据自身使用的不同型号运动相机、不同规格的四轴飞行器挂载尺寸，快速调整腔体尺寸、安装孔位参数，快速衍生出适配不同设备的安装支架结构，具备较强的可修改性与适配性。
