拖挂式可手动调节多晶硅光伏板发电装置

　　这套可移动光伏供电装置的设计初衷，是解决无电网覆盖区域的临时供电需求，常见于野外地质勘探作业点、临时救灾安置区、户外工程施工驻点、偏远牧区临时用电等场景，不需要提前浇筑固定基础，依靠车辆拖挂就能完成转场运输，抵达作业点位后仅需展开支撑腿即可快速投入使用，相比固定安装的光伏电站，部署灵活度提升明显，不需要复杂的现场布线与基础施工，单组装置就能满足小功率负载的日常用电需求，可搭配储能电池组完成电能存储，为照明、小型电动工具、通讯设备提供稳定电力供给。

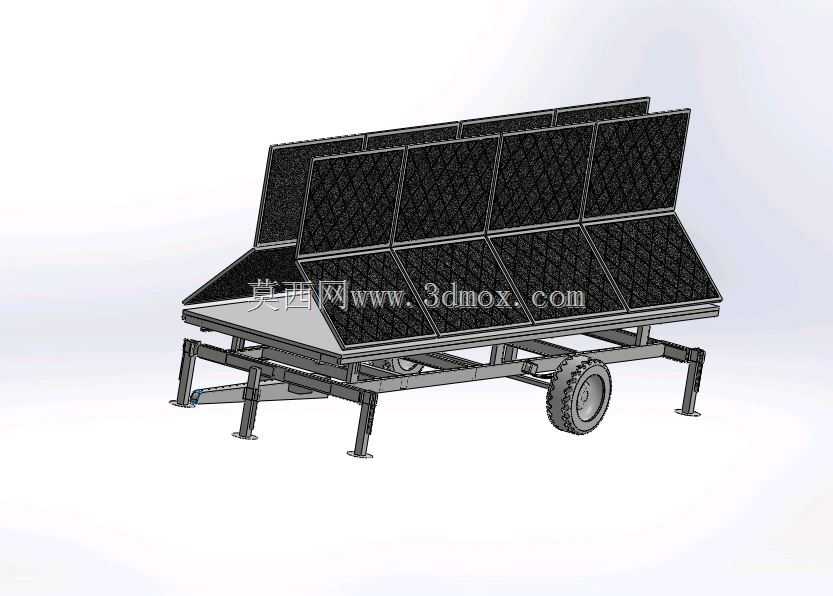

　　从结构设计逻辑来看，整套装置采用分层排布的光伏板布局，上下两排共八块光伏板通过框架固定在主承载台面上，主框架下方设置四组可伸缩的支撑支腿，支腿底部带有支撑盘，在不平整的野外场地可以单独调节每根支腿的伸出长度，保证整个台面处于水平状态，避免框架受力不均产生形变。承载台面与底部拖挂车桥之间设置回转支撑结构，配合四组减速器组成的传动链路，不需要额外接入电动驱动元件，手动操作即可完成光伏板的水平方位角调整，同时光伏板安装框架与主台面之间设置俯仰角度调节轴，可根据不同季节、不同纬度地区的太阳高度角手动调整板面倾斜角度，最大化提升光伏板的受光效率，整套调节结构没有复杂的电控元件，纯机械传动的结构在野外高温、高湿、多沙尘的环境下故障率更低，日常维护仅需定期给传动节点加注润滑脂即可。

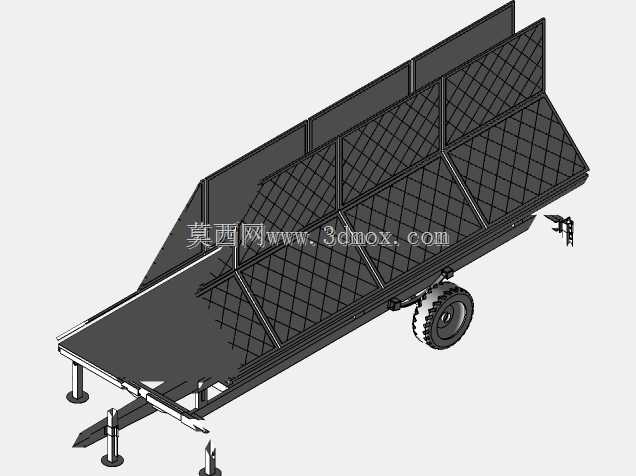

　　拖挂底盘部分采用单轴车桥设计，匹配单只橡胶充气轮胎，拖行状态下四组支撑腿向上收起，前端设置牵引连接结构，可挂接在小型皮卡、农用拖拉机尾部完成短距离转场，轮胎的承载能力经过匹配计算，完全满足整套光伏板与框架结构的总重量要求，拖行过程中框架与光伏板的固定点都设置减震胶垫，避免颠簸路面产生的刚性冲击造成光伏板隐裂、框架焊缝开裂等问题。光伏板的固定框架采用标准铝型材拼接设计，每块光伏板都通过压块独立固定，单块板出现故障时不需要拆解整个框架，单独拆卸对应压块即可完成更换，后期维护成本更低，框架边缘设置导流倒角，野外遇到大风天气时可以减少风阻对板面的正向冲击，配合可调节支撑腿的锚固点，可抵御六级以下的大风天气，不会出现倾覆问题。

　　从安装边界尺寸来看，整套装置拖行状态下的整体宽度符合道路通行的窄体设备要求，不需要办理特殊运输许可即可在普通乡村道路、野外便道通行，展开支撑腿之后的整体占地面积约为标准停车位的三分之二，不需要大面积平整场地，在坡度小于15度的硬质地面即可稳定架设。光伏板的接线端统一汇集到主台面下方的接线仓内，仓体设置防水密封胶条，雨天作业时不会出现线路短路问题，用户可根据实际用电需求在接线仓内外接逆变器、储能电池等配套设备，不需要额外对线路进行改造。整套结构的受力点都经过有限元校核，支撑腿与主框架的连接位置、回转支撑的安装位置、牵引架的受力位置都做了加强筋处理，反复调节、多次转场之后也不会出现结构疲劳变形的问题，手动调节的传动链路设置自锁结构，调整到目标角度之后可自动锁止，不需要额外插装固定销，操作步骤更简便，单人即可完成整套装置的架设、角度调节、撤收转场全流程作业，不需要额外配合作业人员。
