适配3D打印的模型火箭Ogive鼻锥结构

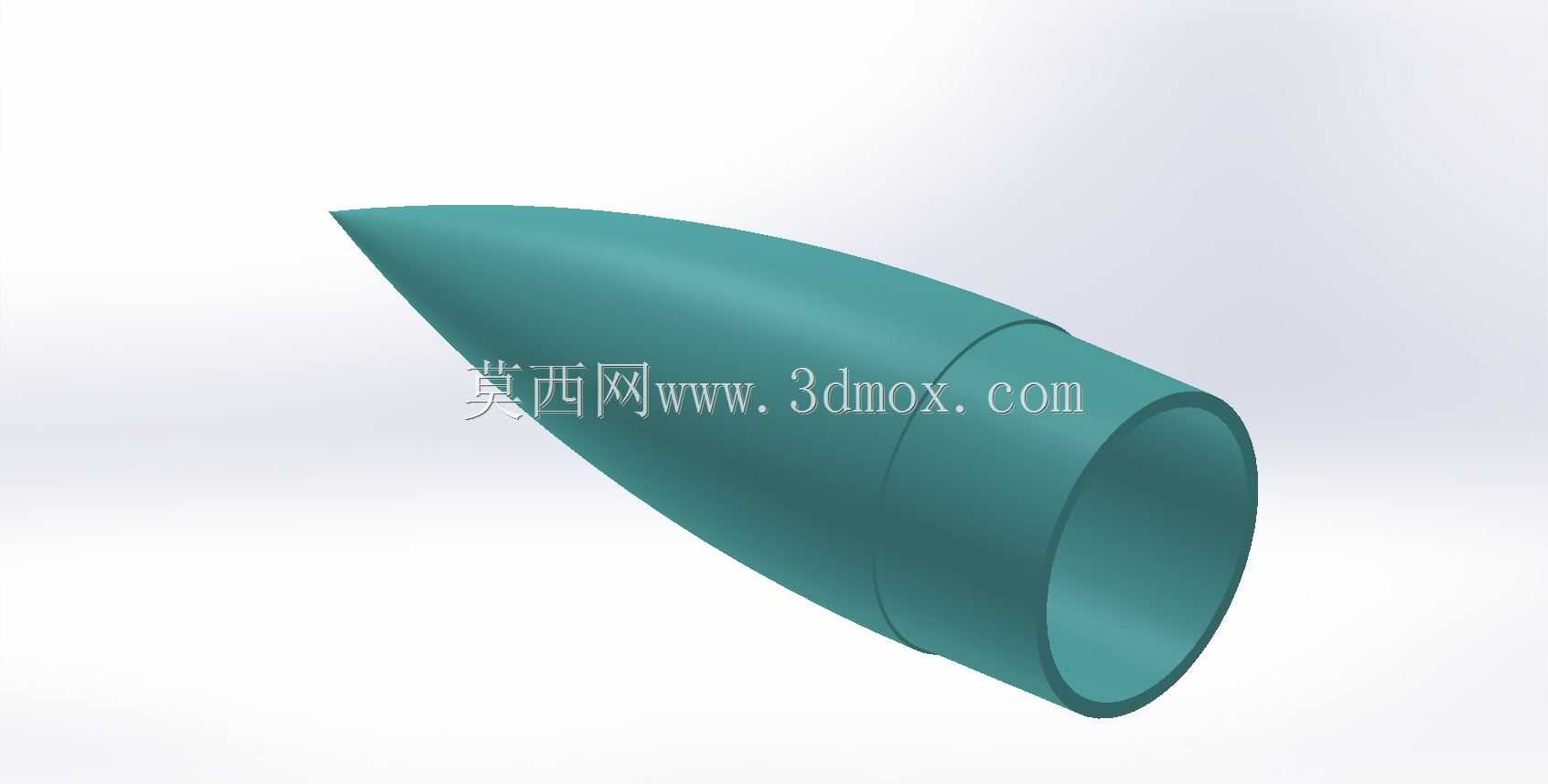

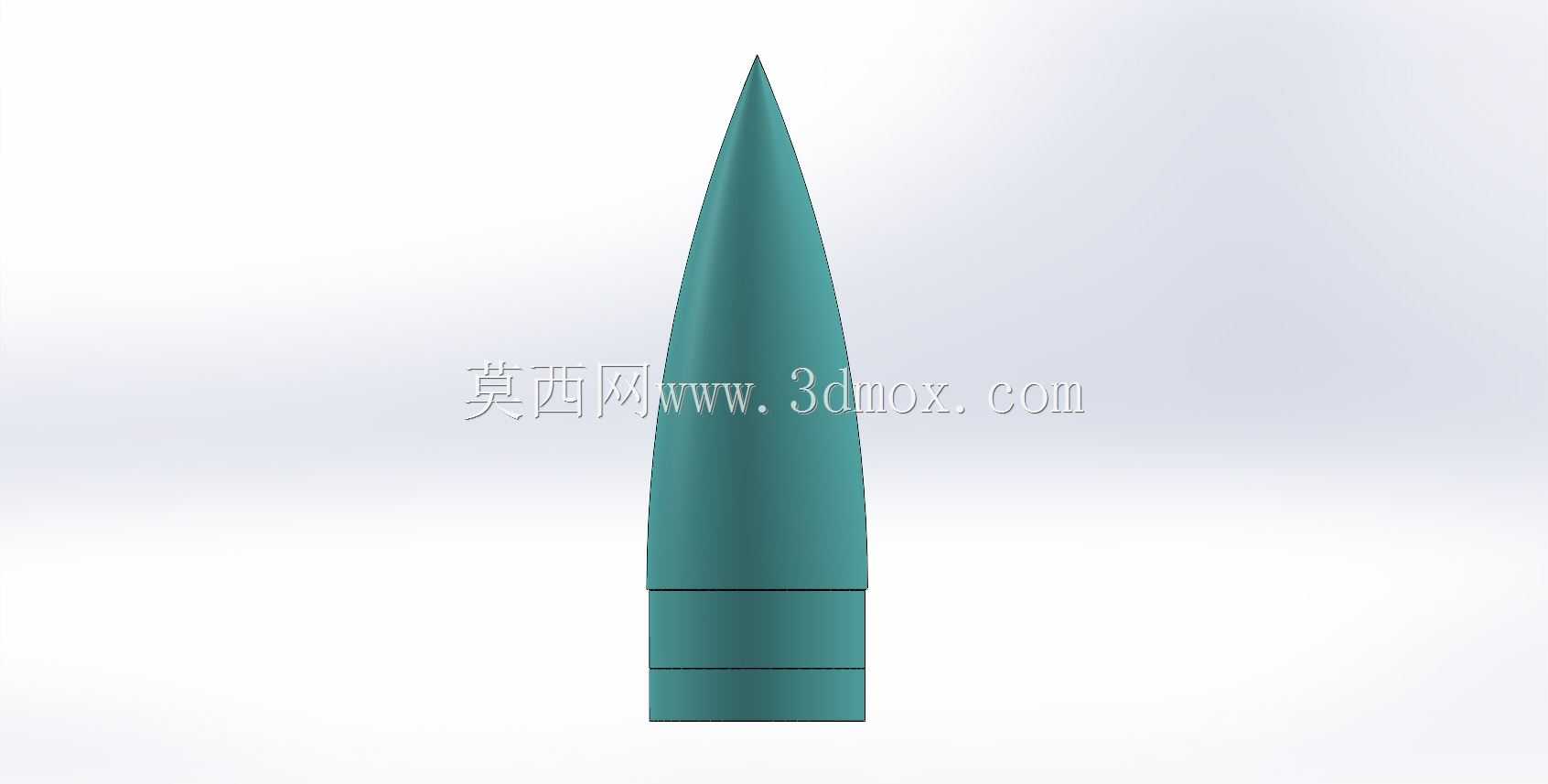

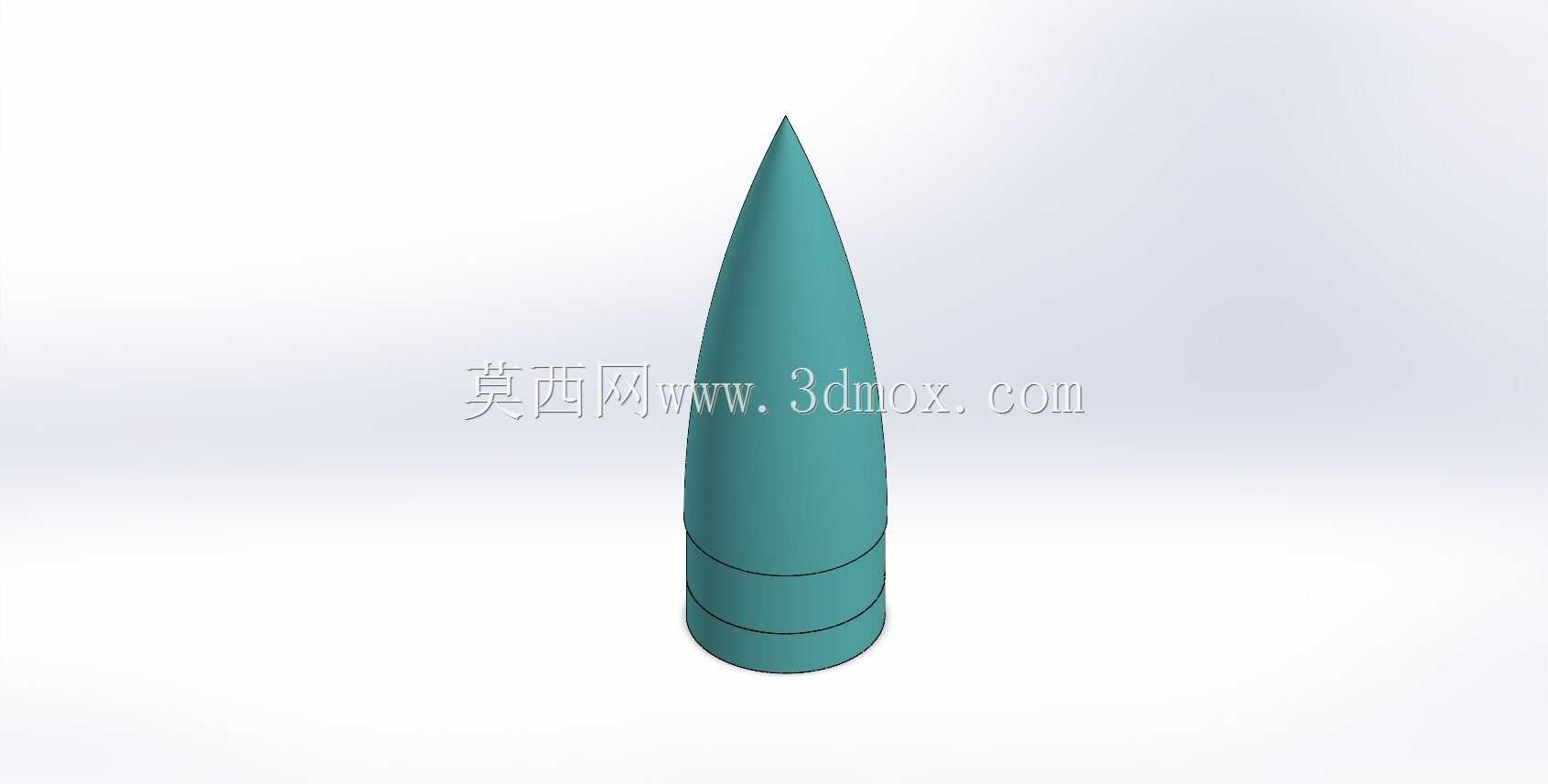

　　这款Ogive鼻锥是面向模型火箭应用场景设计的前端整流部件，核心作用是在模型火箭飞行过程中优化头部气流形态，降低飞行过程中的压差阻力与激波阻力，提升模型火箭的飞行稳定性与射程表现。从结构设计逻辑来看，整体采用切线拱线（Ogive）曲面构型，这类曲面在亚音速飞行段的减阻表现优于单纯锥形鼻锥，曲面曲率从尖端到尾部平滑过渡，不会出现气流在锥面突变位置产生过早分离的问题，能够让气流沿着锥面顺畅贴合流动，减少尾部紊流区的范围。设计阶段充分考虑了3D打印的工艺适配性，整体采用等壁厚空心结构，在保证结构刚度满足模型火箭发射过载要求的前提下，尽可能降低头部重量，避免模型火箭出现头重导致的静不稳定问题；鼻锥尾部设置了同轴定位止口，

　　止口外径与标准模型火箭箭体管材内径匹配，安装时可直接插入箭体前端，配合粘接剂即可完成固定，无需额外设计连接卡扣或者紧固件，简化了模型组装流程。从安装边界来看，尾部连接段的圆柱段长度预留了足够的粘接接触面积，能够承受发射瞬间的轴向过载，不会在发动机点火推力冲击下出现鼻锥脱落的问题；鼻锥尖端做了微小的圆角钝化处理，既不会明显影响气动减阻效果，又能避免3D打印过程中尖端出现翘曲、打印缺失的工艺缺陷，同时也能降低组装、搬运过程中尖锐部分划伤操作人员的风险。在实际应用场景中，这类鼻锥主要适配小口径模型火箭箭体，可用于高校学生火箭俱乐部的赛事模型、科普教学演示模型以及业余航天爱好者的自制模型，空心内部还可预留少量空间放置小型载荷，

　　比如微型高度计、航模指示灯等小型电子元件，内壁的平滑曲面不会对内置电子元件造成刮损。设计过程中对曲面的连续性做了反复校验，整个锥面不存在曲率突变的折边，3D打印时无需添加额外支撑结构，仅需在打印平台上对尾部端面做少量底垫即可完成打印，打印完成后仅需简单去除底垫毛刺即可直接使用，大幅降低了后处理工作量。壁厚取值经过多轮打印测试验证，既不会因为壁厚过薄导致打印过程中出现层间开裂、结构强度不足的问题，也不会因为壁厚过大增加不必要的重量，影响模型火箭的压心与重心匹配关系。鼻锥尾部与箭体连接的止口位置设置了微小的导入倒角，组装时能够快速对准箭体内孔，降低粘接组装的对位难度，即使是没有太多模型组装经验的新手也能快速完成装配。从气动特性匹配来看，该鼻锥的长径比取值适配常规模型火箭的飞行速度区间，在亚音速飞行状态下能够保持较好的流线形态，不会因为长径比过大导致结构刚度不足，也不会因为长径比过小导致减阻效果达不到设计预期。
