韦伯烧烤炉专用调节旋钮结构设计

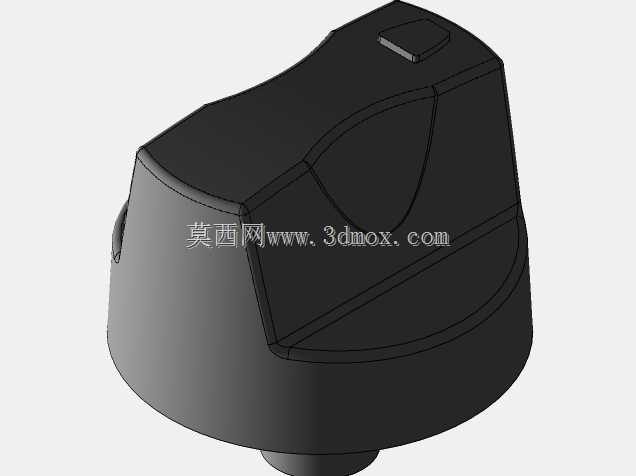

　　户外烧烤设备的操作交互部件里，调节旋钮是用户接触频次最高的结构件之一，这款适配韦伯烧烤炉的旋钮，核心作用是实现炉头火力档位的精准切换，用户在烤制不同食材时，通过旋转旋钮调整燃气出气量，匹配对应食材所需的加热温度，比如烤制厚切牛排时需要大火快速锁汁，低温慢烤肋排时则需要调至小火维持恒定炉温，旋钮的操作阻尼、档位清晰度直接影响用户的烹饪操作体验。从结构设计逻辑来看，这款旋钮采用了上宽下窄的类锥台外形，顶部做了贴合指腹的曲面凹陷处理，用户戴隔热手套操作时也能稳定施力，不会出现打滑脱手的情况，顶部凸起的档位指示块，能够和炉身面板上的档位标识精准对位，用户无需低头凑近观察，仅凭指示块的指向就能判断当前火力档位，适配户外强光下的操作场景。

　　旋钮下部的安装轴套部分，做了适配标准D型阀杆的内孔结构，实际装配时可以直接卡接在燃气调节阀的输出轴上，不需要额外的紧固件固定，装配效率较高，考虑到烧烤场景下的高温使用环境，旋钮主体选用耐温改性塑料材质，能够承受炉头传导的持续高温，不会出现受热变形、软化卡滞的问题。设计过程中针对安装边界做了适配调整，原参考结构的轴孔配合间隙偏紧，长期高温使用后因为材料热胀容易出现旋钮卡滞、无法顺畅旋转的问题，因此将轴孔直径做了0.5毫米的扩量调整，预留足够的热膨胀余量，同时在旋钮侧壁做了防滑纹理结构，即使手上沾有油污或者烧烤酱汁，也能顺畅转动旋钮完成档位调节。从实际应用场景来看，这类旋钮不仅适配家用立式烧烤炉，也可以用在嵌入式户外烧烤台、

　　便携式炭气两用烤炉上，只要阀杆尺寸匹配，就能直接替换安装，结构通用性较强。旋钮的外形做了圆弧过渡处理，没有尖锐棱角，用户操作时不会被刮伤，整体壁厚控制在2.5毫米左右，既保证了结构强度，不会因为用力旋转出现开裂，也控制了零件的材料用量，降低生产制造成本。在档位阻尼的设计上，旋钮和阀杆配合后，每旋转一个档位会有清晰的顿挫反馈，用户可以清晰感知档位切换是否到位，避免出现档位虚位、火力调节不准的问题，比如在烤制需要精准控温的烘焙类食材时，清晰的档位反馈能够帮助用户快速调整到需要的火力档位，不会因为旋钮空转导致炉温波动过大影响成品口感。考虑到户外使用的耐候性需求，旋钮表面做了哑光磨砂处理，长期暴露在户外日晒雨淋的环境下，也不会出现表面褪色、

　　掉漆的问题，油污附着后也很容易擦拭清洁，维护难度较低。安装时只需要将旋钮内孔对准阀杆垂直按压到位即可，不需要额外的工具，普通用户也能自行完成更换，售后维护成本较低。结构设计上还做了防呆处理，内孔的D型平面和阀杆的平面对应后才能装入，不会出现装反导致档位指示错位的问题，即使是没有装配经验的用户也能正确安装。
