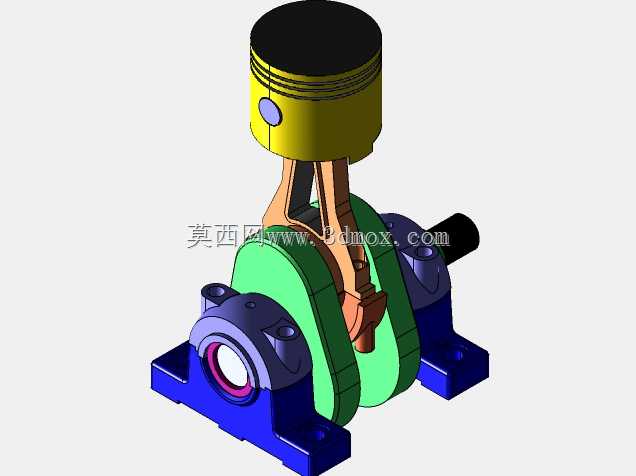

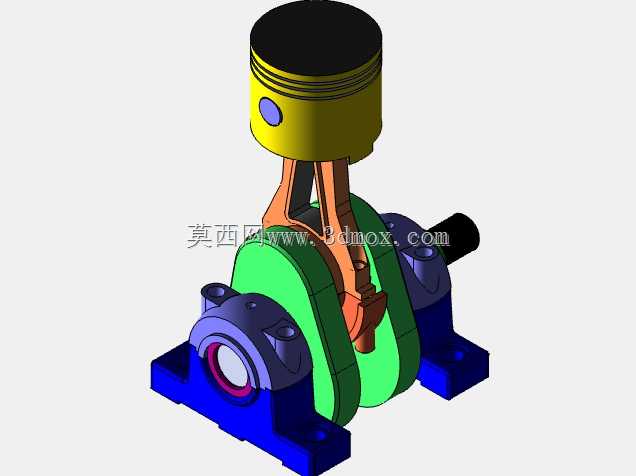

内燃机曲柄滑块传动机构三维结构

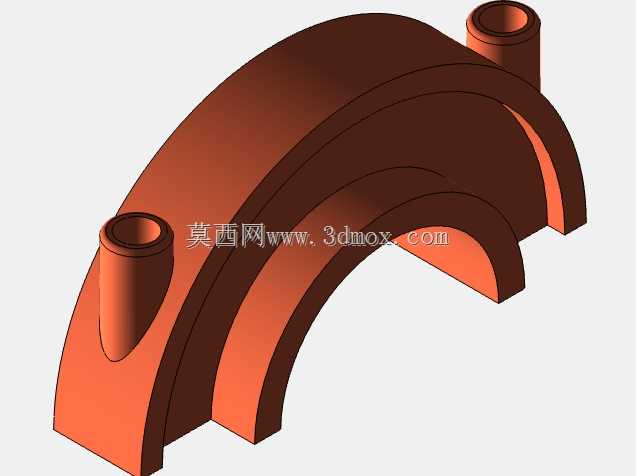

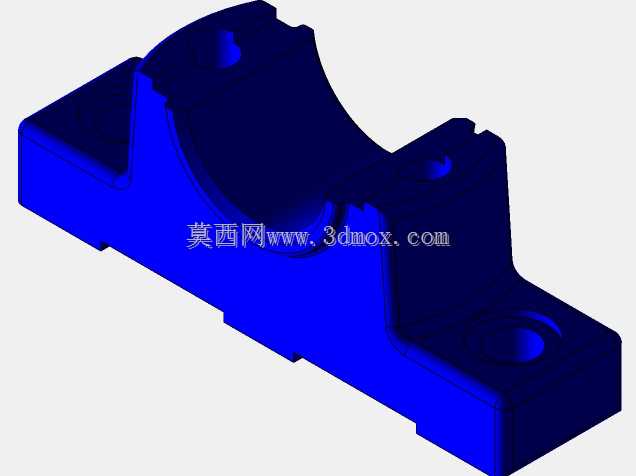

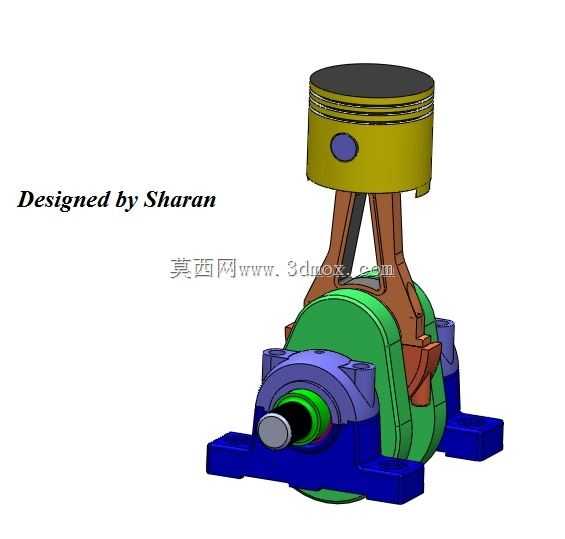

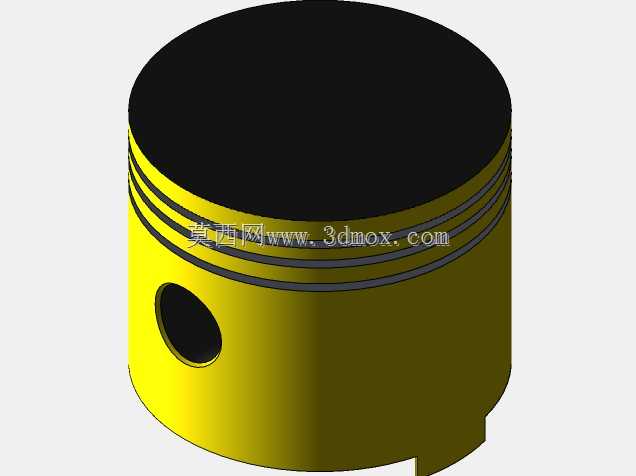

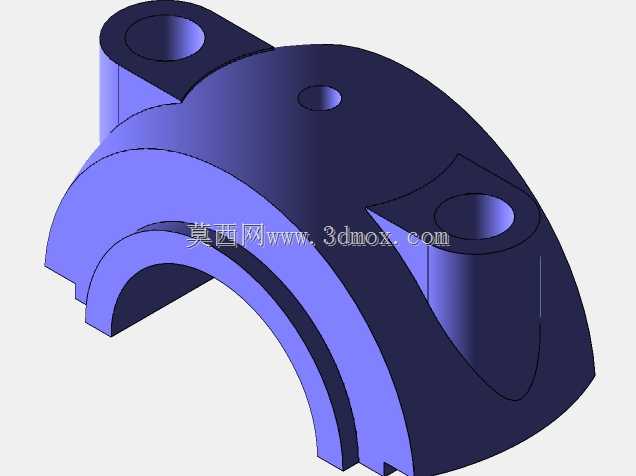

　　这套曲柄滑块机构是往复式内燃机核心的动力转换单元，日常在小型通用汽油机、单缸柴油机、摩托车主传动段都能见到同结构的实际应用，核心作用是把活塞承受的燃气爆发压力通过连杆传递给曲轴，完成直线往复运动到旋转运动的转换，是内燃机输出动力的核心传动链路。从结构设计逻辑来看，整个组件的安装基准是底部的分体式铸造机座，机座预留了四个地脚安装孔，安装时需要保证机座上的曲轴轴承孔同轴度控制在0.02mm以内，避免曲轴运转时出现偏磨抱轴的问题；机座内部集成了曲轴的主轴承安装位，轴承采用剖分式滑动轴承结构，适配曲轴高速运转时的径向载荷承载需求，同时预留了润滑油道的布设空间，保证运转时连杆大头、曲轴轴颈的持续润滑。活塞部分采用了三道环槽的设计，

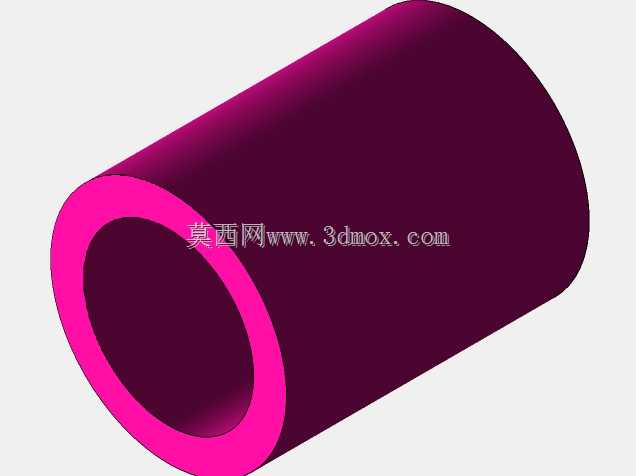

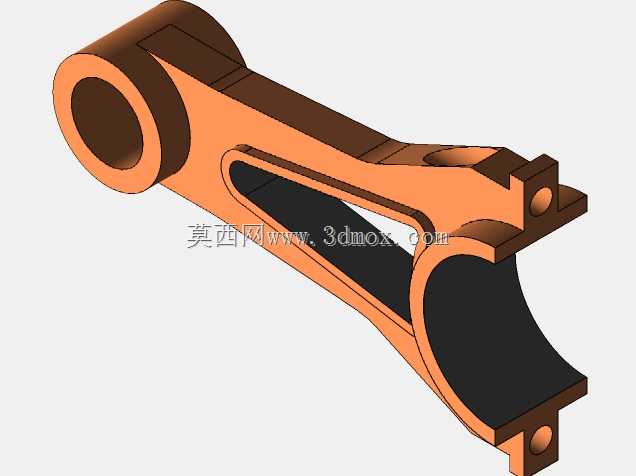

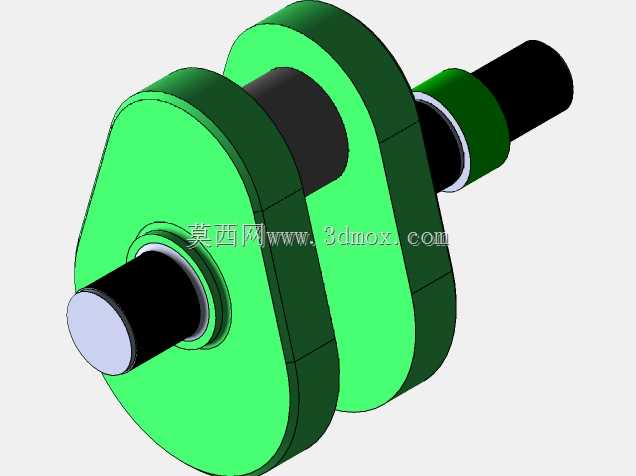

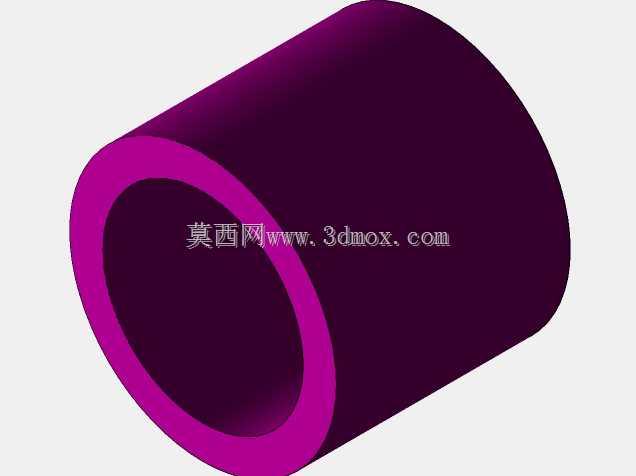

　　上方两道为气环，负责密封燃烧室的高压燃气，最下方一道为油环，负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧；活塞销采用全浮式设计，销座两端预留了卡环安装槽，防止活塞销轴向窜动刮蹭气缸壁，活塞与连杆小头通过活塞销铰接，连杆小头内部压入铜套，降低往复摆动时的磨损速率。连杆采用工字形截面的锻造结构，这种截面设计可以在保证结构强度、刚度的前提下尽可能降低往复运动的惯性质量，减少曲轴高速运转时的不平衡振动；连杆大头采用剖分式设计，通过连杆螺栓与曲轴的曲柄销连接，轴瓦表面预留了0.03-0.05mm的配合间隙，保证运转时润滑油膜可以稳定形成。曲轴部分采用整体式锻造结构，两端的主轴颈支撑在机座的轴承位上，

　　曲柄销与主轴颈的偏心距决定了活塞的行程长度，设计时需要严格控制偏心距的尺寸公差，避免活塞运行到上止点时碰撞气缸盖，或是下止点时活塞脱出气缸套；曲轴的动力输出端预留了键槽结构，可以直接连接飞轮、离合器或是其他动力输出部件，传递内燃机输出的扭矩。整个机构的安装边界需要注意，机座底部到活塞上止点的总高度需要匹配对应气缸体的安装尺寸，曲轴的轴向窜动量需要控制在0.1-0.3mm之间，通过两端的止推垫片进行间隙调整；活塞在气缸内的往复运动需要保证与气缸壁的配合间隙在0.02-0.04mm之间，间隙过大会导致气缸密封压力不足，功率下降，间隙过小则会在热机状态下出现活塞膨胀卡滞的问题。实际应用中，这套机构的运动特性直接决定了内燃机的振动水平，

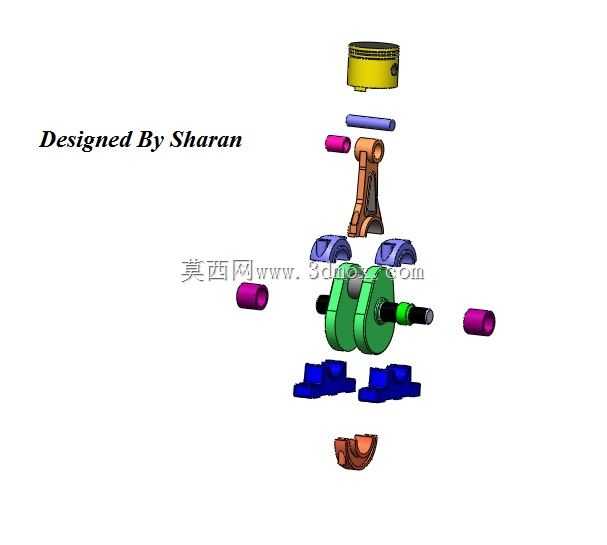

　　设计时需要对曲轴、连杆、活塞组成的往复运动组件进行动平衡校准，在曲柄的平衡块上预留去重位置，将运转时的一阶、二阶往复惯性力降到最低，减少整机运行时的振动和噪音。从建模细节来看，各个铰接位置的配合间隙都做了还原，活塞环的槽位、连杆的螺栓孔、机座的安装孔位都按照实际加工要求做了结构还原，没有出现结构干涉的问题，装配逻辑完全符合实际内燃机的装配工艺流程，可以直接用于教学演示、结构原理分析，也可以作为小型内燃机设计的参考基础结构，调整活塞直径、曲柄偏心距、连杆长度等参数后，就能适配不同排量、不同功率等级的往复式内燃机设计需求。
